Способ оптимального распределения нагрузок между параллельно работающими энергоблоками

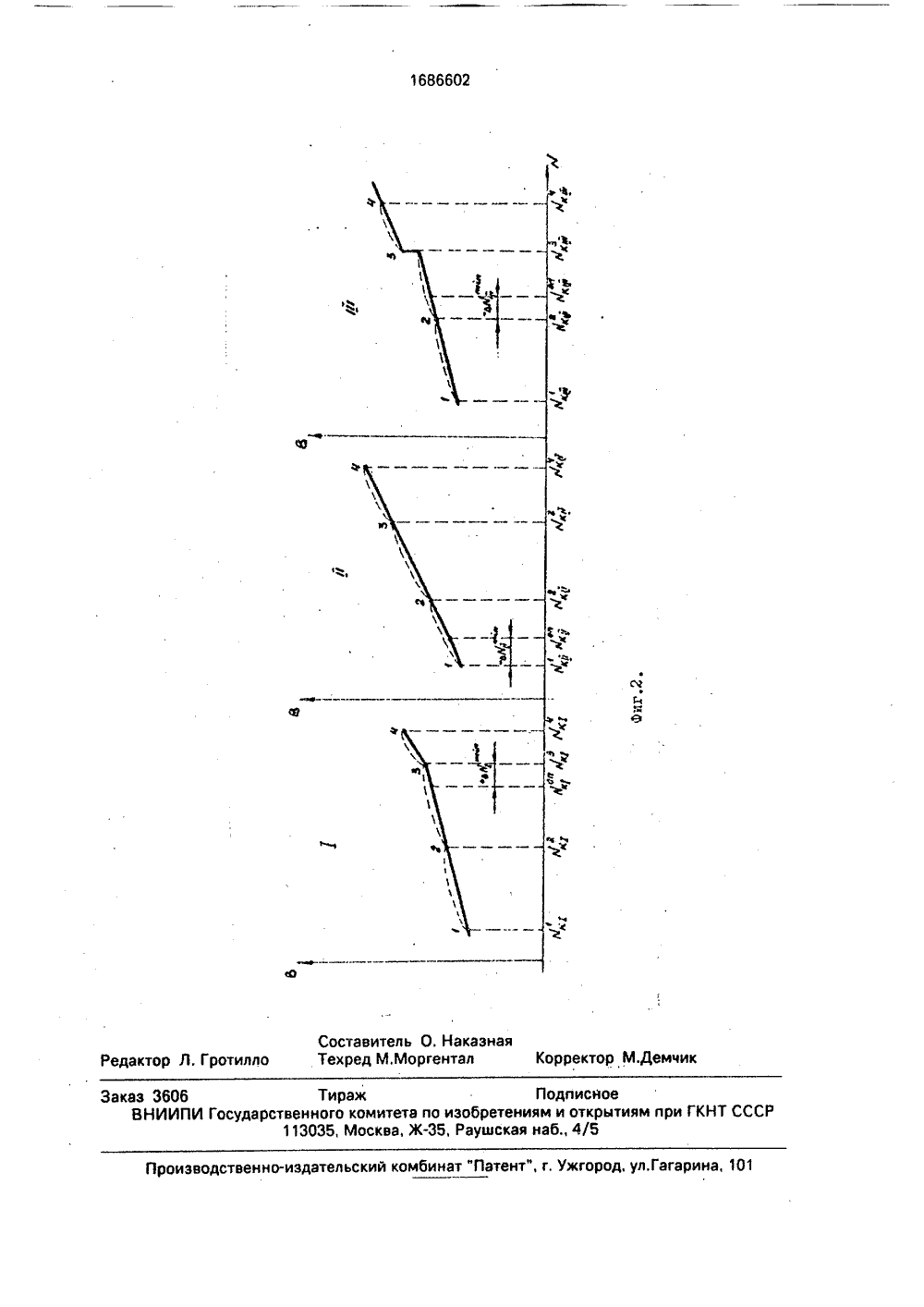

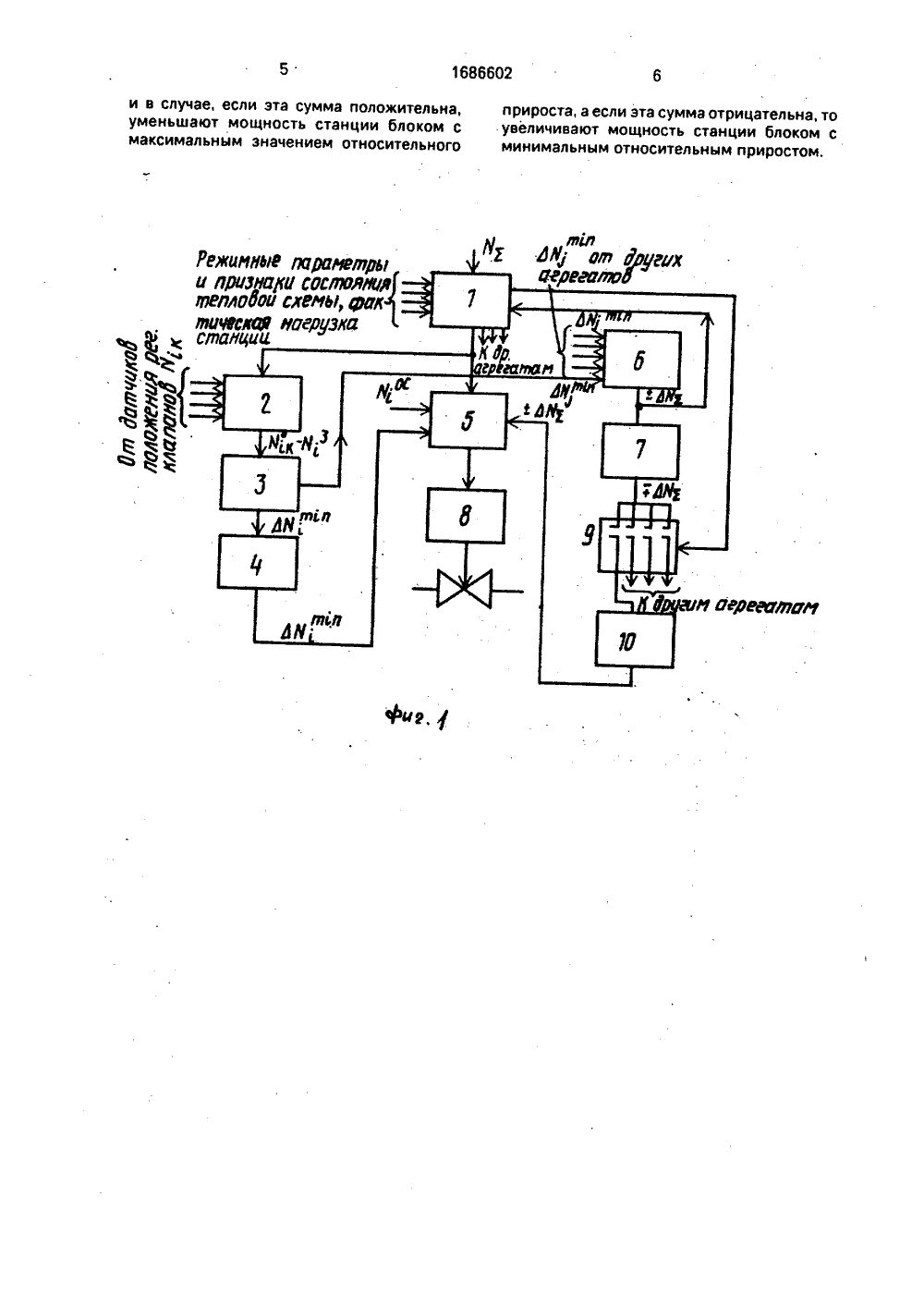

/46 ю)5 Н 0 ОСУДАРСТВЕННЫЙО ИЗОБРЕТЕНИЯМРИ ГКНТ СССР МИТЕТОТКРЫТИЯМ ОПИСАНИЕ ИЗ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Западный филиал Всесоюзного теплотехнического научно-исследовательскогоинститута им. Ф.Э.Дзержинского(56) Кутлер П.П. и др. Распределение нагрузок между турбоагрегатами ТЭС с учетомдросселирования пара в клапанах. - Теплоэнергетика, 1972, Ь 6, с. 18-23,Авторское свидетельство СССРМ 1053221, кл, Н 02 3 3/46, 1982,(54) СПОСОБ ОПТИМАЛЬНОГО РАСПРЕДЕЛЕНИЯ НАГРУЗОК МЕЖДУ ПАРАЛЛЕЛЬНОРАБОТАЮЩИМИ ЭНЕРГОБЛОКАМИ(57) Изобретение относится к энергетике иможет быть использовано в системах автоматизированной и автоматической обработкимощности электростанций при оптимизации Изобретение относится к области энергетики и может быть использовано в системах автоматизированной и автоматической отработки мощности электростанций при оптимизации распределения нагрузок в энергосистемах.Цель изобретения - повышение экономичности работы электростанций.На фиг.1 приведена схема для реализации описываемого способа; на фиг.2 - расходные характеристики,В вычислительноеустройство 1 поступает суммарное задание нагрузки(Й) электростанции. По поступающим туда же режимным параметрам работы энергоблоков и признакам состояния тепловой схемы вычислительное устройство определяет расходные характеристики, на основании,Ы 1686602 А 1 ЕТЕНИЯ 1.", , ы распределения нагрузок в энергосистемах.Цель изобретения - повышение экономичности работы электростанций. Это достигается тем, что рассчитанная величинаоптимальных заданий энергоагрегатамкоторая производится на основании характеристик, не учитывающих потерь в органахпарораспределения, корректируется так,чтобы все энергоагрегаты, в конечном счетекроме одного, работали в характерных точкахэнергетических характеристик. Положенияхарактерных точек (точек предоткрытия парораспределительных клапанов, включениямеханизмов и т.д,) вводят от датчиков положения кулачкового вала механизма парораспределения и выключателей механизмовсобственных нужд, Это позволяетдостоверно Яучесть фактическое положение точек излома,Максимально и минимально допустимые на (Яагрегат нагрузки также считаются характер- Сными точками. 2 ил. которых производит оптимальное распределение заданной нагрузки й, с выдачей соответствующего задания энергоблоком йз". Оптимальное задание 1-му энерго- блоку йм" поступает на блок 2, определяющий разность между мощностями, при которых расходная характеристка имеет разрыв непрерывности Ка и заданным оптимальным значением мощности ЦР - Цз В блоке 2 постоянно сохраняются значения мощности энергоблока, при которых произошел разрыв непрерывности расходных характеристик (точки предоткрытия регулирующих клапанов, переключения механизмов с.н,). Положение этих точек постоянно уточняется датчиками положения нагрузки в зоне нахождения точек разрыва. Блок 3 выбирает минимальное значение разностийа-Йз,. ти (определяет минимальное изменение мощности до ближайшей точки разрыва), Найденное минимальное значение мощности -го агрегата Лй через согласующий блок 4 подается на суммирующие блоки 5 и 6, на другие входы которых приходят сигналы соответственно оптимального задания -му энергоблоку Йз" и сигналы ЛЙ " от всех энергоблоков. Алгебраическое суммирование всех сигналов определяет величину несоответствия мощности станции заданной в результате достижения каждым агрегатом ближайшей точки разрыва, Результирующий сигнал с обратным знаком поступает на блок 7 задержки, Одновременно туда же подается от вычислительного устройства 1 сигнал последовательности загрузки (разгрузки) энергоблоков, который в зависимости от знака небаланса пропускает сигнал Ьйэ на загрузку или разгрузку одного из агрегатов.Таким образом, блок 5 суммирует сигналы оптимального задания от вычислительного устройства 1 (Ц), корректирующий сигнал (Й") от блока 3, необходимый для достижения агрегатом характерной точки, сигнал обратной связи (Й) и сигнал отработки неЬаланса (й/Ч) при его появлении, Результирующий сигнал (й ) через формирующий закон регулирования блока 8 совместно с исполнительным механизмом обеспечивает отработку задания или выдается на информационные устройства АСУ для ручной отработки. При исчерпании мощности одного агрегата нагрузку Ьй,гнабирает следующий агрегат. Таким образом, в результате работы системы все агрегаты, кроме одного, будут нагружаться до характерных точек, отражающих фактическое состояние агрегата с учетом наклона расходных характеристик агрегатов.Поясним применение способа на примере распределения нагрузок между тремя агрегатами, имеющими расходные характеристики (фиг.2). Там же условно показаны характерные точки и потери на дросселирование, которые при определении расходных характеристик не учтены, Допустим распределение заданной нагрузки согласно равенству относительных приростов даст оптимальные нагрузки Й 10 п, Й 2, йз. Как видно из фиг.2, ни одна из оптимальных нагрузок не находится в характерной точке. Для приведения нагрузок в характерные точки выполнены следующие действия. Определим разности между нагрузкой агрегата в каждой характерной точке и оптимальным зазданием ЬЙ 1= Й (1-Й 1ЬЙ 2= Й К 1-Й 1 = Й Ы-Й 1 ЬЙ 4=йц -Й 10" и т.д. для каждого агрегата,Выделим минимальные значения (по абсолютному значению) изменения мощностикаждым агрегатом для достижения характерной точки, Они обозначены на фиг,25 +йщ -байи, - ,йище, Минимальные поаЬсолютной величине значения с их знакомподаются на блок 5 суммирования (фиг,1)для отработки каждым агрегатом,Сумма изменения мощности в сторону10 увеличения и уменьшения нагрузок необязательно равна 0 (в нашем случае + Й" 1- Ьйци" - Ьйип ). Алгебраическая суммаэтих величин + Лй подается на вычислительное устройство 1 и блок 7. Вычислитель 15 ное устройство 1 в зависимости от знаканебаланса выявляет агрегат с максимальным относительным приростом, еслиЬй О, или с минимальным относительнымприростом, если ЬЙ 2 О, и подает сигнал на20 замыкание контактов соответствующего агрегата, Одновременно сигнал ЬЙ 2, изменив в блоке 7 знак на противоположный,через замкнутый контакт исполнительногоблока 9 интегратор 10 подается на суммиру 25 ющий блок 5 соответствующего агрегата.В результате отработки агрегат Й. 1 примет нагрузку йц, а агрегат 1 Ф 2 - йц 1 . Насуммирующий блок агрегата Ь 3 поступитсигнал Ьйап на уменьшение нагрузки и в30 случае равенства Ьй и Ьйцп" (если считать его прирост минимальным) тот же сигналЬйа", но с противоположным знаком, т,е.нагрузка агрегата не изменится, В случае неравенства Лй" и Ьйц" агрегат Ф 3 бу 35 дет компенсировать небаланс изменениемнагрузки в соответствующую сторону,ф ор мул а и зоб ретен ияСпособ оптимального распределениянагрузок между параллельно работающи 40 ми энергоблоками электростанций по методу относительных приростов на базеэнергетических характеристик энергоблоков, составленных без учета потерь на дросселирование, о т л и ч а ю щ и й с я тем, что,45 с целью повышения экономичности работыэлектростанций, опрЕделяют фактическиемощности агрегатов в точках предоткрытиярегулирующих клапанов турбины, устанавливают для каждого энергоблока минимальнуюразность между определенными фактическими мощностями в указанных точках и ее оптимальным значением, корректируютоптимальные значения нагрузок энергоблоков на величину соответствующих минималь 55 ных разностей, а возможный небаланссуммарного изменения мощности станции всторону увеличения или уменьшения нагрузки определяют как алгебраическую сумму минимальных разностей каждого энергоблокаи в случае, если эта сумма положительна, уменьшают мощность станции блоком с максимальным значением относительного прироста, а если эта сумма отрицательна, тоувеличивают мощность станции блоком сминимальным относительным приростом.1686602 ектор М.Демчи Редактор Л. Гротилло Зэка оизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Составитель О. НаказнТехред М.Моргентал 606 ТиражИПИ Государственного комитета по изобрете113035, Москва, Ж, Раушск Подписноеям и открытиям при ГКНТнаб., 4/5
