Устройство для изготовления нетканой ленты

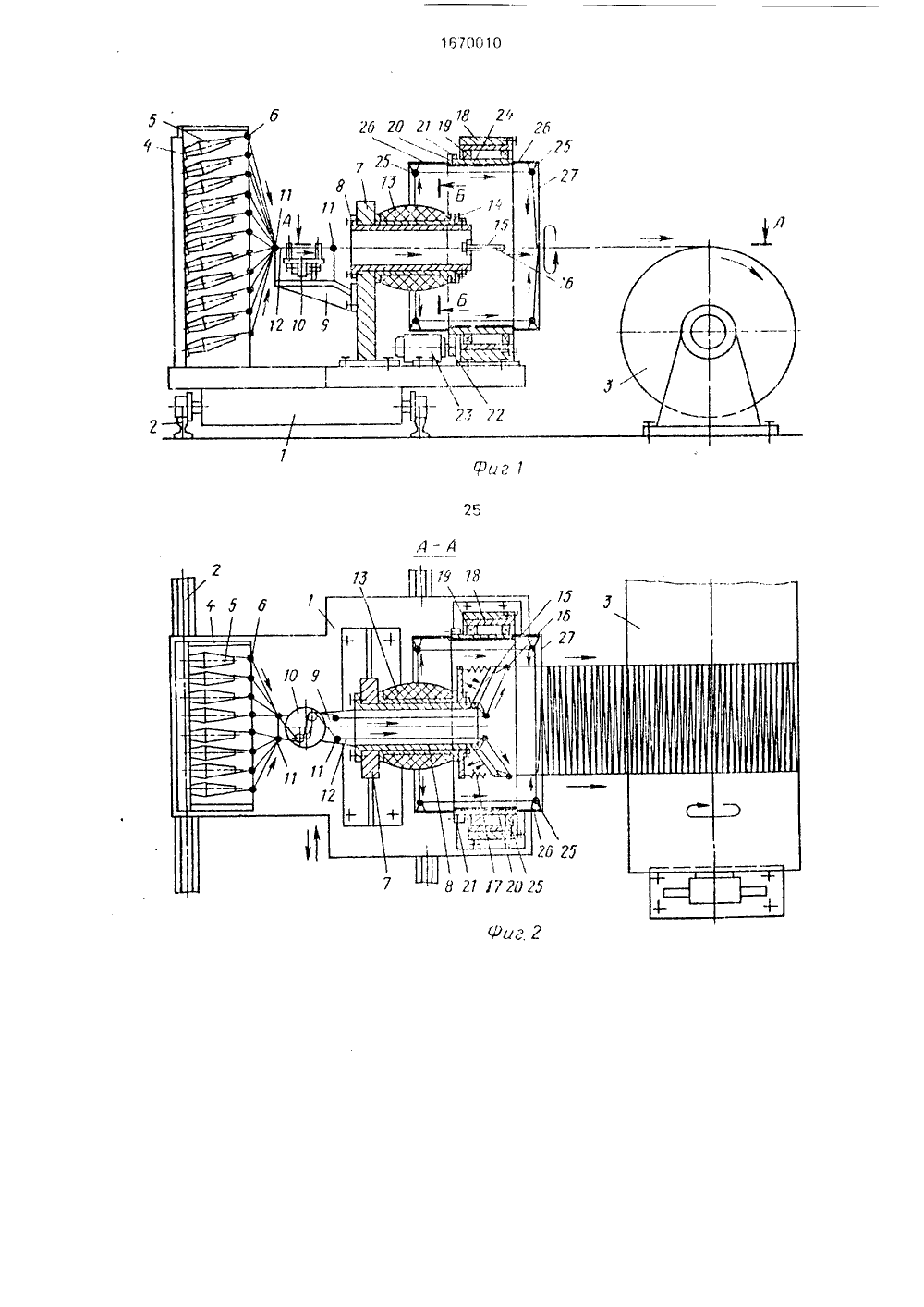

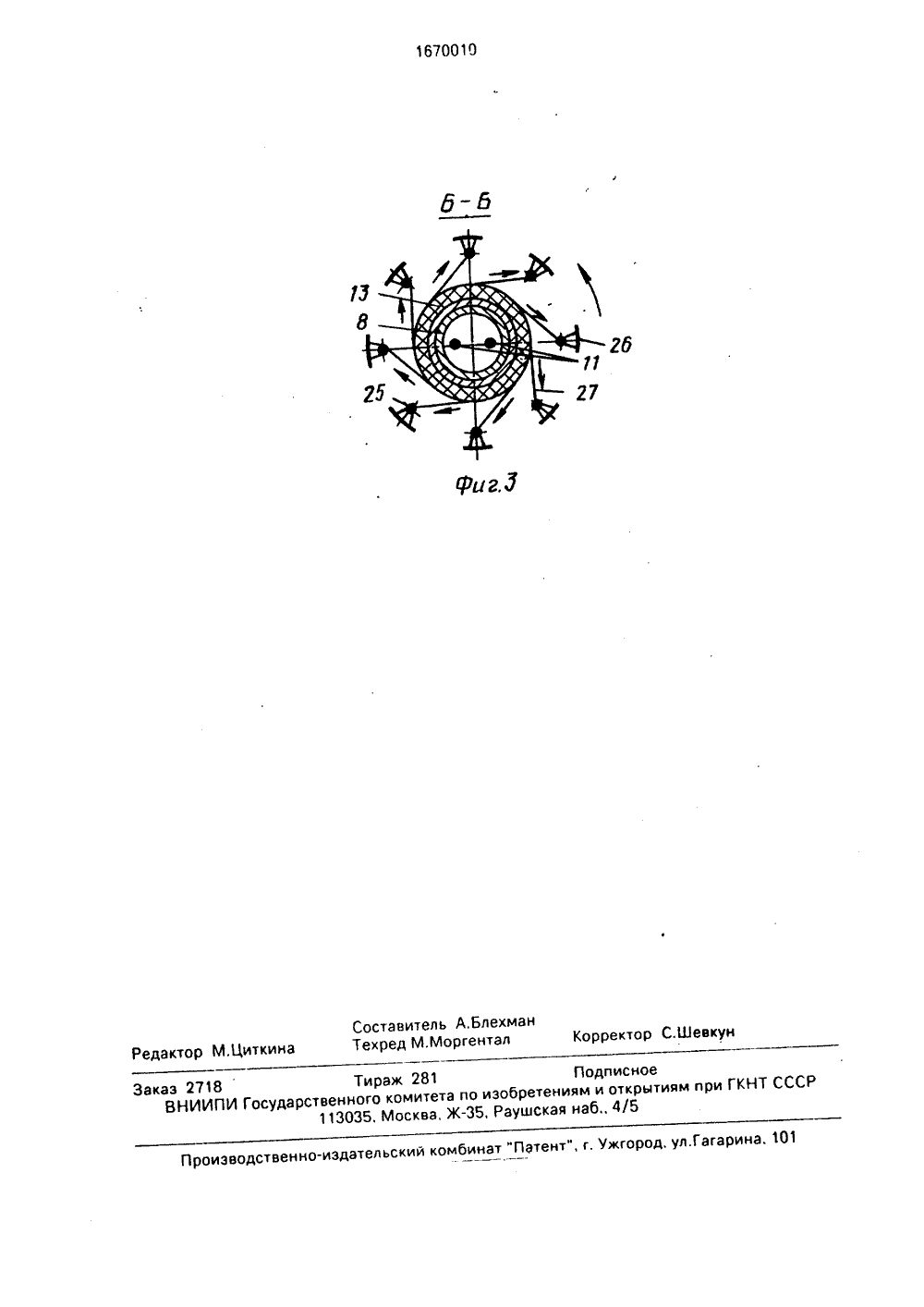

(56) Авторское свМ 1481298, кл. О М. 30 инже троитепьны ецкий, В.Л,Зе Шагин 8)идетельство ССС04 Н 3/04, 1987,ляков. И тву в,в яет ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНЕТКАНОЙ ЛЕНТЫ(57) Изобретение относится к проиэвоизделий из композиционных материалчастности из стеклопластиков, и поэв Изобретение относится к производству иэделий из композиционно-волокнистых материалов, в частности стеклопластиков, и предназначено для формирования нетканой ленты, которая используется в дальнейшем для намотки стеклопластиковых изделий ипи как конечный продукт.Цель изобретения - повышение производительности.На фиг. 1 показано устройство, общий вид; на фиг, 2 - сечение А-А на фиг. 1; на фиг, 3 - сечение Б-Б на фиг, 1.Основной корпусной деталью устройства, реализующего предлагаемый способ, является тележка 1, которая по рельсам 2 может перемещаться вдоль оси оправки 3. На тележке 1 установлен шпулярник 4 кромочных нитеи с бобинами 5 и нитепроводниками 6, стойка 7 с закрепленной на ней трубой 8, кронштейном 9, на котором закреплено повысить производительность устрпиства дпя изготовления нетканой ленты 8 устройстве нитевидный материал для псвивочных нитей формируется из множества отдельных нитей путем их намотки на паковку и наматывается на кромочные нити раздельно с помощью раздельных раскладчнкон, сл 1 атываясь с паковки, установленной на тележке устроистеа. Для этого шпулярник прививочных нитей представляет собой цилиндрическую паковку, установленную на трубе, а раскладчик повивочных нитей выполнен в ви. де цилиндрической обеча,ки, которая ко)сца(трично охватывает наколку и имеет на свосй внутренней поверх)(ос(и систему нитепроводников. 1 з.п. ф-лы, 3 ил,натяжное устройство 10 кромочных нитей и две пары нитепроводников 11, формирующих кромочные нити в жгуты 12,На трубе 8 установлена паковка 13 с повивочным нитеводным материалом намотанным на шпулю паковки методом снования.Паковка 13 зафиксирована на трубе 8 с помощью диска 14, которыи закреплен на торце трубы 8, Здесь же шарнирно закреплены рычаги 15 с нитепроводниками 16, подпружиненные относительно диска 14 с помощью пружин растяжения 17. При этом пружины 17 выполнены и установлены таким образом, что рычаги 15 определяют расстояние между кромочными жгутами 12 следующим образом: в свободном состсянии - беэ обжатия кромочных жгутов повивочными нитями - расстояние между выходными нитепроводниками 16 несколь 1670010ко больше значения лйп (пружины не работают), а при максимальном усилии обжатия кромочных жгутов повивочными нитями расстояние между выходными нитепроводниками 16 уменьшается до значения, немного превышающего лйш (пружины максимально растянуты).Кроме того, на тележке 1 закреплен корпус 18 с подшипниковыми опорами 19, на которых установлена обечайка 20, охватывающая концентрично трубу 8 с установленной на ней паковкой 13, На обечайке 20 с наружной стороны имеется зубчатый венец 21, который посредством шестерни 22 связан с приводом 23, также смонтированным на тележке 1.На внутренней поверхности обечайки равномерно размещены раскладчики 24, представляющие собой нитепроводники 25, закрепленные на пластинчатых пружинах 26,Нитепроводники 25 предназначены для движения в них повивочной нити 27.Для проведения замены паковки 13 необходимо освободить пружины 17, развернуть рычаги 15 в полость трубы 8 и снять диск 14. Затем производится смена пустой паковки на полную, а диск 14, рычаги 15 и пружины 17 устанавливаются в исходное положение.Устройство работает следующим образом.Перед началом работы нити со шпуль 5, установленных на шпулярнике 4, через нитепроводники б собираются в нитепроводники 11 и формируются в два кромочных жгута 12, которые, проходя через натяжное устройство 10, затем проводятся через внутреннюю полость трубы 8, через нитепроводники 16, установленные на рычаах 15, и наматываются на оправку 3.Нити 27 с паковки 13 поочередно(в соответствии со своим расположением на паковке) заправляются в нитепроводники 25 раскладчиков 24, выводятся к кромочным жгутам 12 и закрепляются на них с помощьюузлов,При работе устройства раскладчики 24,вращаясь вокруг паковки 13, последова 5 тельно осуществляют сьем витков нитевидного материала с паковки и одновременнуюповивку их на кромочные жгуты 12. Полнаявыработка (прием) вей длины послойноснятых с паковки 1 Л витков повивочного ма 10 териала обеспечивается рычагами 15 с помощью пружин 17, Пластинчатые пружины26 при работе устройства обеспечиваюткомпенсацию неравномерности вытягивания нитей 27 на кромочные жгуты 12, движу 15 щиеся к оправке. прогибаясь приувеличении скорости вытягивания повивочных нитей 27Изобретение ппзволяег повысить производительность благодаря обеспечению20 компенсации неравномерности вытягивания повивочных нитей с паковки, исключитьпровисание кромочных нитейФормула изобретения1. Устройсво для изготовления нетка 25 ной ленты, содержащее неподвижные шпулярники кромочных и повивочных нитей,трубу для проводки кромочных нитей, раскладчик повивочных нитей с ни 1 епроводниками, натяжные средства и нитепроводники30 для формирования крамочных нитей, о г л ич а ю щ е е с я тем, что. с целью повышенияпроизводительности, шпулярник повивочных нитей выполнен в виде цилиндрическойпаковки, смонтированной на трубе, а рас 35 кладчик повивочных нитей выполнен в видецилиндрической обечайки,смонтированнойконцентрично паковке и охватывающей последнюю, при этом нитепроводники дляформирования кромочных нитей смонтиро 40 ваны на внутренней поверхности обечайки.2, Устройство по и. 1, о т л и ч а ю щ е ес я тем, что нитепроводники для формирования кромочных нитей и нитепроводникираскладчика повивочных нитей выполнены45 подпружиненными.1670010бСоставитель А.Блехман Редактор М.Циткина Техред М,Моргентал Корректор С.Шевкун каз 2718 Тираж 281 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035. Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород. ул,Гагарина. 10
