Мультигидроциклон

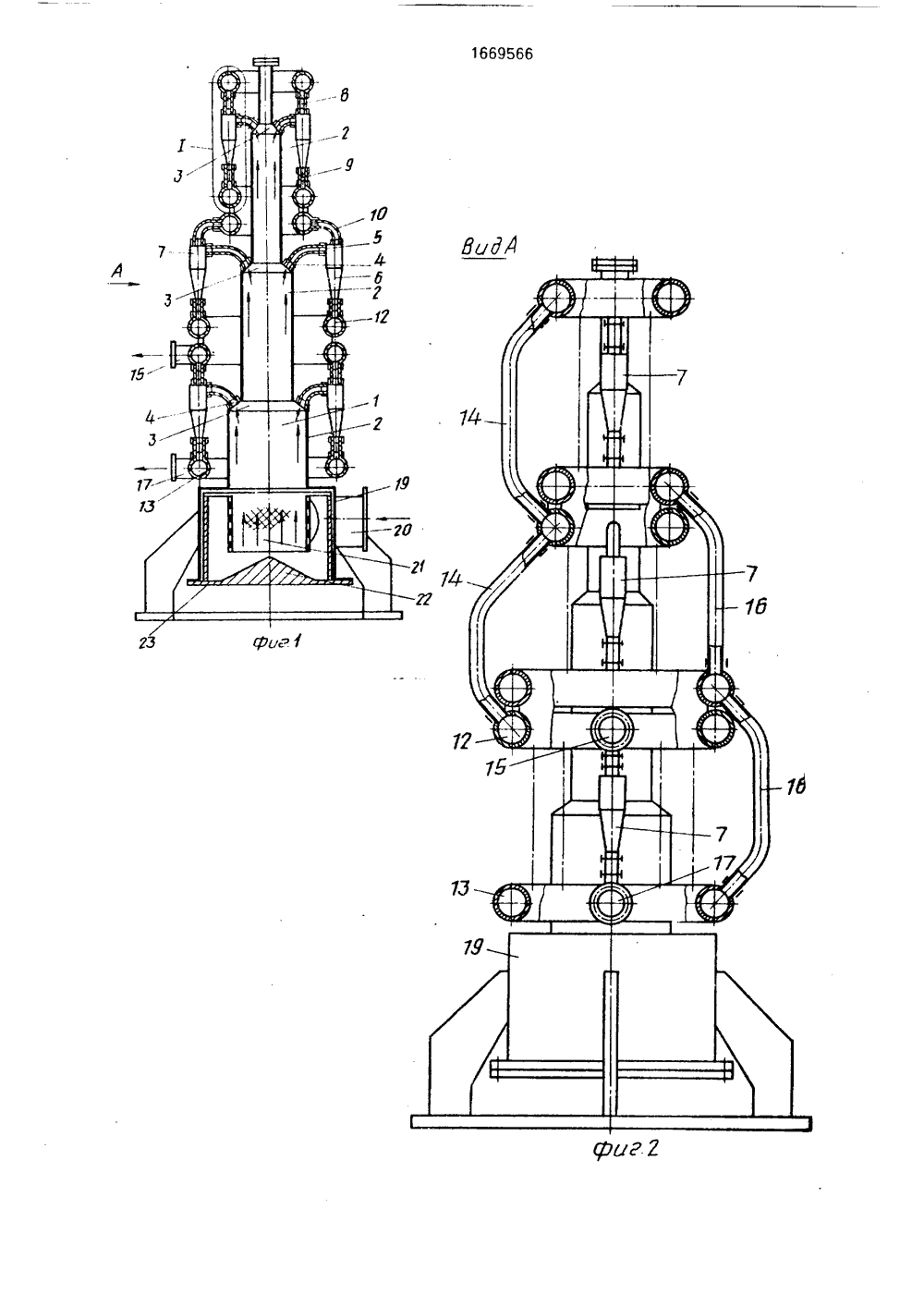

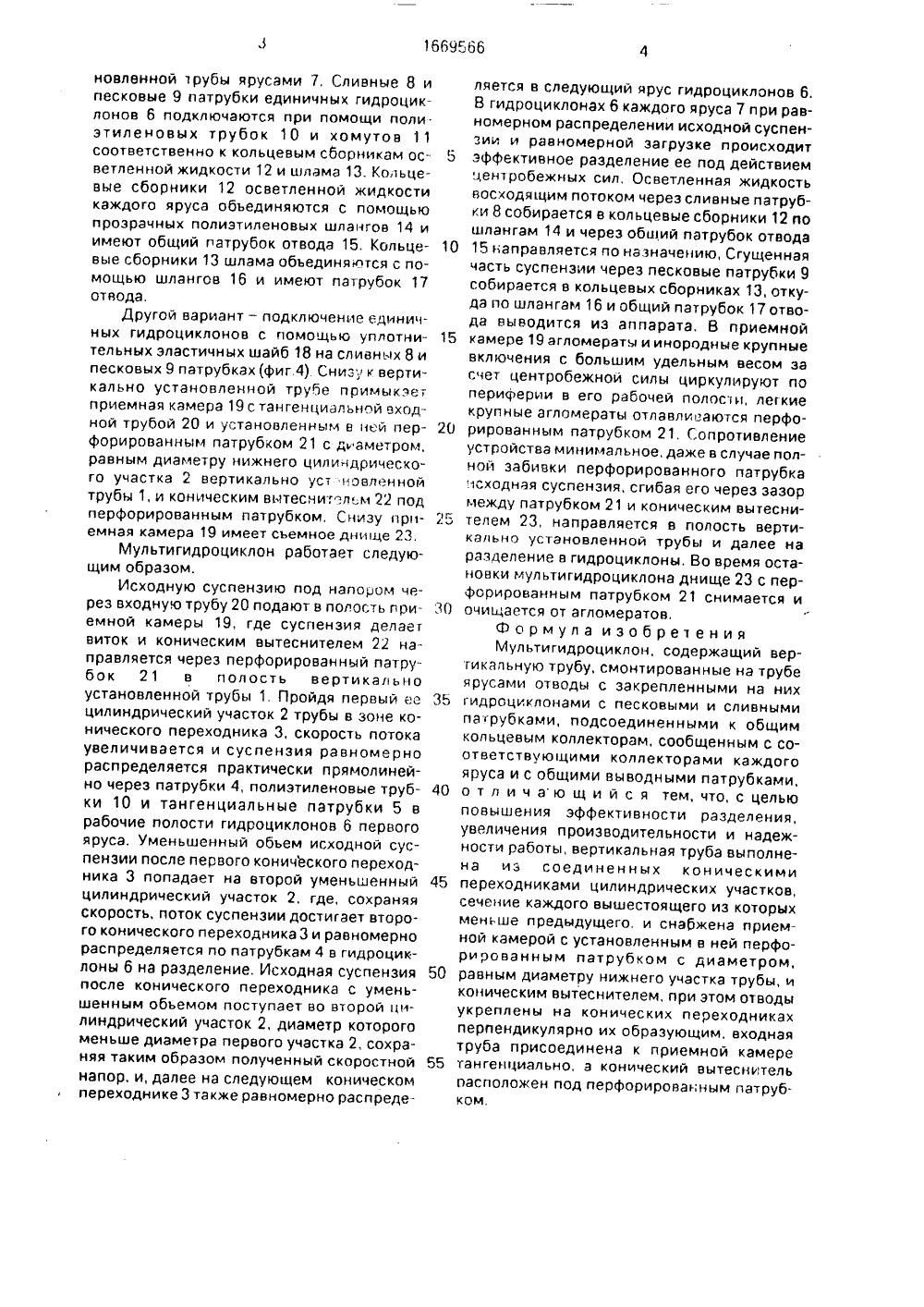

, Ф 1 рр, 2 дИ ИСАНИЕ ИЗОБРЕТЕНИ ВТОРСКОМУ С ТЕЛЬ ТВс сс ек- воОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ РИ ГКНТ СССР(71) Дзержинский филиал Ленинградскогонаучно-исследовательского и конструкторского института химического машиностроения(57) Изобретение относится к технике разделения суспенэий и позволяет повысить эффективность разделения, увеличитьпроизводительность и надежность работы,Мультигидроциклон состоит из вертикально установленной трубы (Т)1, выполненной Изобретение относится к технике разделения неоднородных жидких сред, в частности к аппаратам для разделения суспензий в поле центробежных сил, и может применяться в крахмалопаточной, химической и других отраслях промышленности,Цель изобретения - повышение эфф тивности разделения, увеличение произ дительности и надежности работы.На фиг.1 представлен мультигидроциклон, общий вид; на фиг.2 - вид по стрелке А на фиг.1; на фиг,3 и 4 - единичные гидроциклоны. подключенные в ярусе посредством из отдельных цилиндрических участков 2, уменьшающихся по диаметру снизу вверх и соединенных между собой коническими переходниками 3, к которым перпендикулярно их образующим и равномерно по кругу примыкают патрубки 4, соединенные с тангенциальными патрубками 5 единичных гидроциклонов (Г) 6, установленных ярусами 7. Сливные 8 и песковые 9 патрубки единичных Г 6 подключены соответственно к кольцевым сборникам каждого яруса осветленной жидкости 12 и шлама 13, которые соединены с помощью шлангов и имеют отдельные патрубки 15 и 17 отвода осветленной жидкости и шлама, Снизу к Т 1 примыкает приемная камера 19 с тангенциальной входной трубой 20 и установленным внутри камеры 19 перфорированным патрубком 21 с диаметром, равным диаметру Т 1, и коническим вытеснителем 22. 4 ил,полиэтиленовых трубок или уплотнительных шайб.Мультигидроциклон состоит иэ вертикально установленной трубы 1, выполненной из отдельных цилиндрических участков 2, уменьшающихся по диаметру снизу вверх и соединенных между собой с помощью конических переходников 3, к которым перпендикулярно их образующим и равномерно по кругу примыкают патрубки 4, соединенные с тангенциальными патрубками 5 единичных гидроциклонов 6, размещенных равномерно по кругу вокруг цилиндрических участков вертикально уста 1669566новленной отрубы ярусами 7, Сливные 8 и песковые 9 патрубки единичных гидроциклонов 6 подключаются при помощи поли. этиленовых трубок 10 и хомутов 11 соответственно к кольцевым сборникам осветленной жидкости 12 и шлама 13. Кольцевые сборники 12 осветленной жидкости каждого яруса объединяются с помощью прозрачных полиэтиленовых шлангов 14 и имеют общий патрубок отвода 15. Кольцевые сборники 13 шлама обьединяются с помощью шлангов 16 и имеют патрубок 17 отвода.Другой вариант - подключение единичных гидроциклонов с помощью уплотнительных эластичных шайб 18 на слианых 8 и песковых 9 патрубках (фиг.4) Снизу к вертикально установленной трубе примыкает приемная камера 19 с тангенциальной входной трубой 20 и установленным в ней перфорированным патрубком 21 с д аметром, равным диаметру нижнего цилиндрического участка 2 вертикально уст новленной трубы 1, и коническим вытеснит л и 22 под перфорированным патрубком, Снизу приемная камера 19 имеет съемное днище 23.Мультигидроциклон работает следующим образом.Исходную суспензию под напором через входную трубу 20 подают в полость и риемной камеры 19, где суспензия делает виток и коническим вытеснителем 22 направляется через перфорированный патрубок 21 в полость вертикально установленной трубы 1, Пройдя первый ее цилиндрический участок 2 трубы в зоне конического переходника 3, скорость потока увеличивается и суспензия равномерно распределяется практически прямолинейно через патрубки 4, полиэтиленовые трубки 10 и тангенциальные патрубки 5 в рабочие полости гидроциклонов 6 первого яруса. Уменьшенный объем исходной суспензии после первого конического переходника 3 попадает на второй уменьшенный цилиндрический участок 2, где, сохраняя скорость, поток суспензии достигает второго конического переходника 3 и равномерно распределяется по патрубкам 4 в гидроциклоны 6 на разделение, Исходная суспензия после конического переходника с уменьшенным объемом поступает во второй цилиндрический участок 2, диаметр которого меньше диаметра первого участка 2, сохраняя таким образом полученный скоростной напор, и, далее на следующем коническом переходнике 3 также равномерно распреде 5 10 15 20 ) 1.;г 30 35 40 45 50 55 ляется в следующий ярус гидроциклонов 6. В гидроциклонах 6 каждого яруса 7 при равномерном распределении исходной суспензии и равномерной загрузке происходит эффективное разделение ее под действием центробежных сил, Осветленная жидкость восходящим потоком через сливные патрубки 8 собирается в кольцевые сборники 12 по шлангам 14 и через обший патрубок отвода 15 направляется по назначению, Сгущенная часть суспензии через песковце патрубки 9 собирается в кольцевых сборниках 13, откуда по шлангам 16 и общий патрубок 17 отвода выводится из аппарата. В приемной камере 19 агломераты и инородные крупные включения с большим удельным весом за счет центробежной силы циркулируют по периферии в его рабочей полости, легкие крупные агломераты отлавливаются перфорированным патрубком 21, Сопротивление устройства минимальное, даже в случае полной забивки перфорированного патрубка исходная суспензия, сгибая его через зазор между патрубком 21 и коническим вытеснителем 23, направляется в полость вертикально установленной трубы и далее на разделение в гидроциклоны, Во время остановки мультигидроциклона днище 23 с перфорированным патрубком 21 снимается и очищается от агломератов,Формула изобретения Мультигидроциклон, содержащий вертикальную трубу, смонтированные на трубе ярусами отводы с закрепленными на них гидроциклонами с песковыми и сливными патрубками, подсоединенными к общим кольцевым коллекторам, сообщенным с соответствующими коллекторами каждого яруса и с общими выводными патрубками, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности разделения, увеличения производительности и надежности работы, вертикальная труба выполнена иэ соединенных коническими переходниками цилиндрических участков, сечение каждого вышестоящего из которых меньше предыдущего, и снабжена приемной камерой с установленным в ней перфорированным патрубком с диаметром, равным диаметру нижнего участка трубы, и коническим вытеснителем, при этом отводы укреплены на конических переходниках перпендикулярно их образующим, входная труба присоединена к приемной камере тангенциально, а конический вытеснитель пасположен под перфорированным патрубком.1669566 уг. оставитель М. Зацепинаехред М.Моргентал Коррек Лисин дак Производствен ательский комб Заказ 2696 Тираж 336 ВНИИПИ Государственного комитета 113035, Москва, ЖПодписноеизобретениям и открытиям при ГКНТ СССР
