Устройство для сортирования плодов на размерные фракции

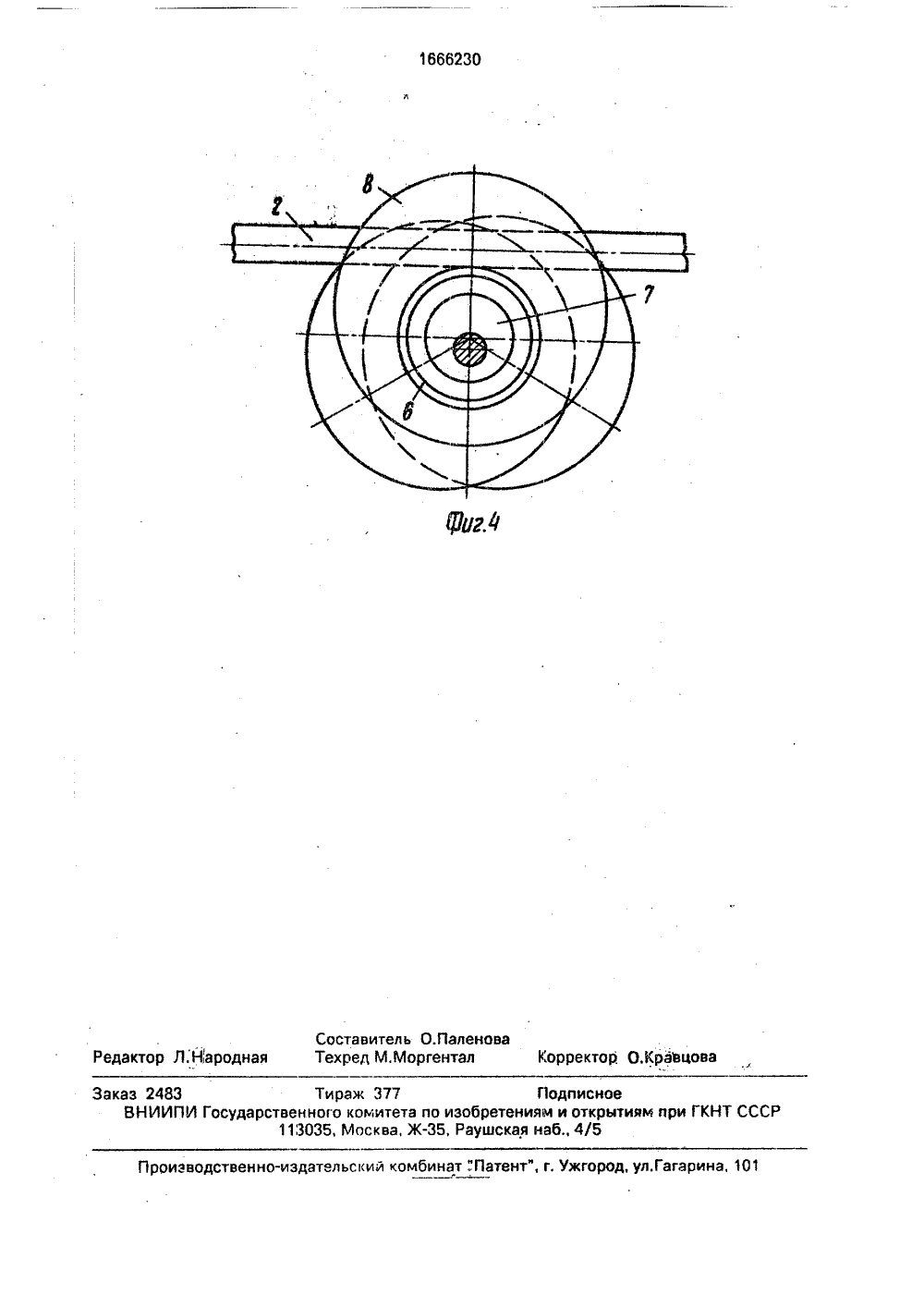

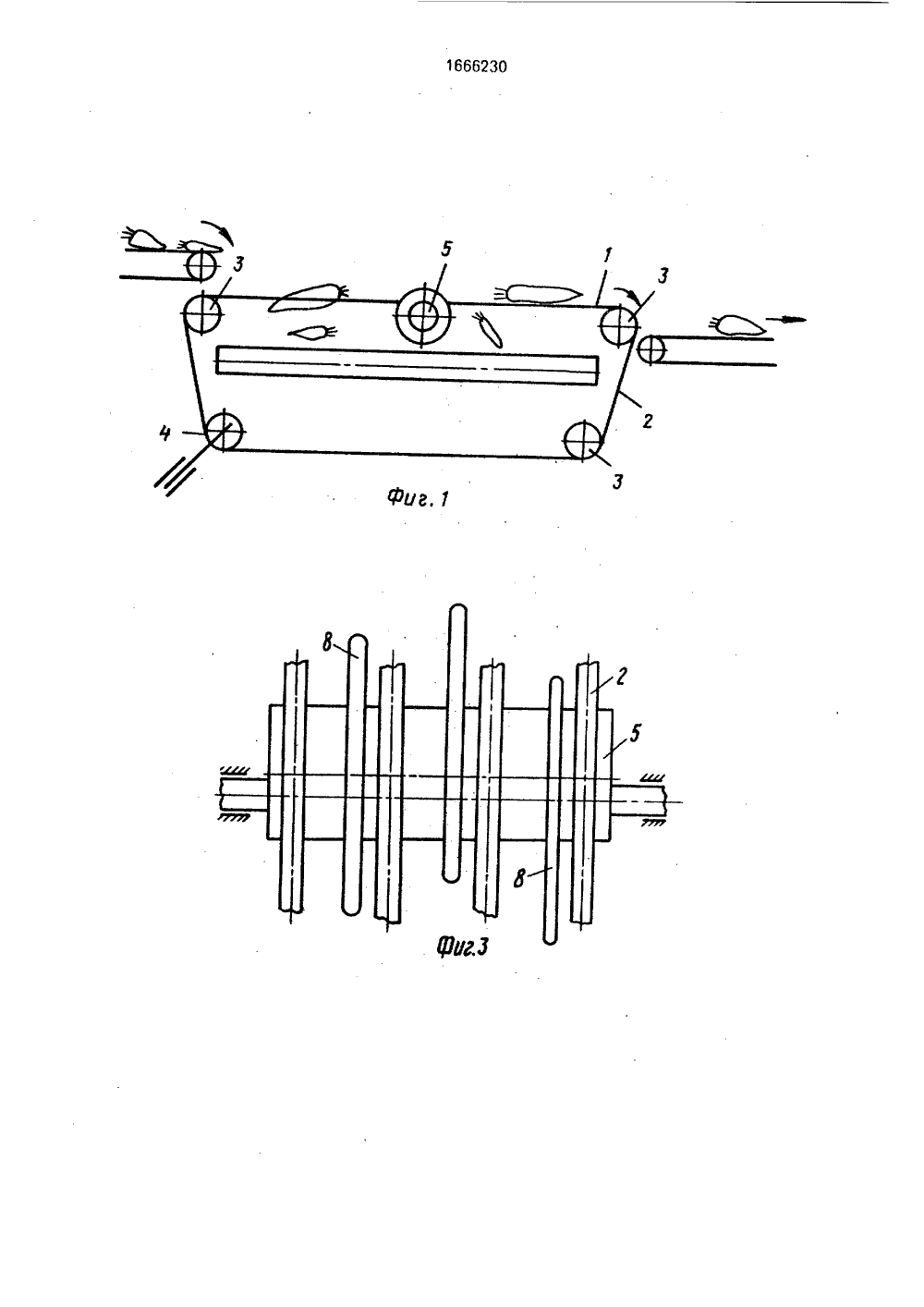

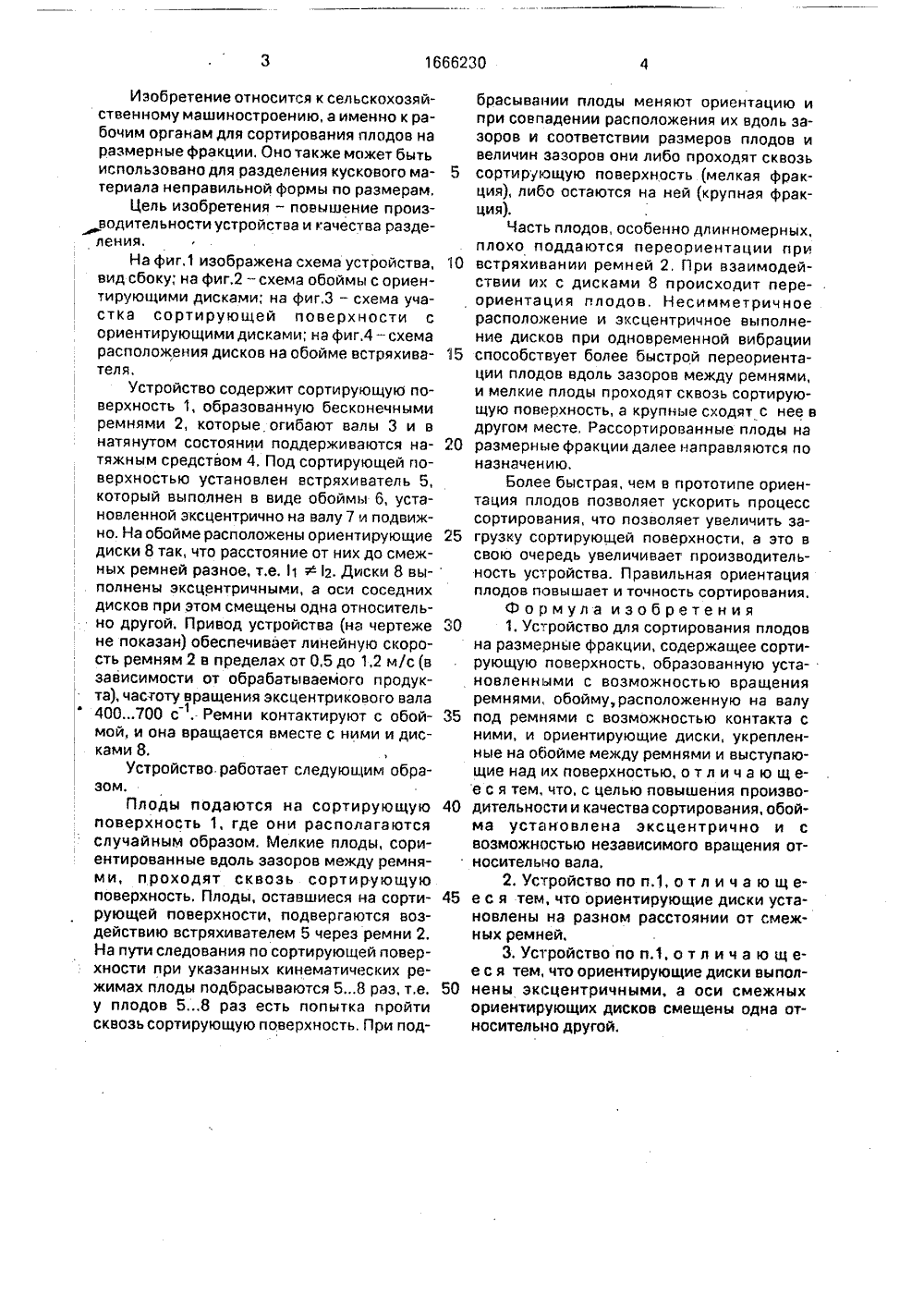

(51)5 В 07 В 13/07 ГОСУДАРСТВЕННЫЙ КОМИТЕТПОЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Научно-производственное объединение по сельскохозяйственному машиностроению(56) Авторское свидетельство СССР М 180909, кл. В 07 В 13/065, 1964,Авторское свидетельство СССР .М 948367, кл. В 07 В 13/07, 1980.(54) УСТРОЙСТВО ДЛЯ СОРТИРОВАНИЯ ПЛОДОВ НА РАЗМЕРНЫЕ ФРАКЦИИ (57) Изобретение относится к сортировке кускового материала, например плодов, неправильной формы по размерам. Цель - повышение произв-сти устройства и качества разделения. Сортирующая поверхность (СП) устр-ва образована расположенными с возможностью вращения ремнями (Р) 2, пол которыми на валу 7 установлен встряхиватель в виде обоймы 6 с возможностью контакта с ними. Обойма установлена эксцентрично с возможностью независимого вращения относительно вала 7. На обойме между Р 2 укреплены ориентирующие эксцентричные диски 8, выступающие над поверхностью Р 2 и установленные на разном расстоянии от смежных Р 2. Оси смежных дисков 8 смещены одна относительнс другой. На пути следования по СП плоды подбрасываются пять-восемь раз, меняя свою ориентацию, При совпадении расположения их вдоль зазоров и при соответствии размеров плодов и величин зазоров они либо проходят сквозь СП (мелкая фракция), либо остаются на ней (крупная фракция), Несимметричное и эксцентричное расположение дисков 8 при одновременной вибрации способствует более быстрой переориентации длинномерных плодов вдоль зазоров между Р 2. 2 з.п. ф-лы, 4 ил.Плоды подаются на сортирующую поверхность 1, где они располагаются случай ным образом. Мел кие плоды, сориентированные вдоль зазоров между ремнями, проходят сквозь сортирующуюповерхность. Плоды, оставшиеся на сортирующей поверхности, подвергаются воздействию встряхивателем 5 через ремни 2, На пути следования по сортирующей поверхности при указанных кинематических режимах плоды подбрасываются 58 раз, т,е. у плодов 58 раз есть попытка пройти сквозь сортирующую поверхность. При под 40 Изобретение относится к сельскохозяйственному машиностроению, а именно к рабочим органам для сортирования плодов на размерные фракции, Оно также может быть использовано для разделения кускового ма териала неправильной формы по размерам,Цепь изобретения - повышение производительности устройства и качества разделения.На фиг,1 изображена схема устройства, 10вид сбоку; на фиг,2 - схема обоймы с ориентирующими дисками; на фиг,3 - схема участка сорти рующей поверхности с ориентирующими дисками; на фиг,4 - схема расположения дисков на обойме встряхива теля.Устройство содержит сортирующую поверхность 1, образованную бесконечными ремнями 2, которые огибают валы 3 и в натянутом состоянии поддерживаются на тяжным средством 4. Под сортирующей поверхностью установлен встряхиватель 5, который выполнен в виде обоймы 6, установленной эксцентрично на валу 7 и подвижно. На обойме расположены ориентирующие 25 диски 8 так, что расстояние от них до смежных ремней разное, т.е, 11 Ф 2. Диски 8 выполнены эксцентричными, а оси соседних дисков при этом смещены одна относительно другой. Привод устройства (на чертеже 30 не показан) обеспечивает линейную скорость ремням 2 в пределах от 0,5 до 1,2 м/с (в зависимости от обрабатываемого продукта), частоту вращения эксцентрикового вала400700 с . Ремни контактируют с обоймой, и она вращается вместе с ними и дисками 8.Устройство работает следующим образом. брасывании плоды меняют ориентацию и при совпадении расположения их вдоль зазоров и соответствии размеров плодов и величин зазоров они либо проходят сквозь сортирующую поверхность (мелкая фракция), либо остаются на ней (крупная фракция).Часть плодов, особенно длинномерных, плохо поддаются переориентации при встряхивании ремней 2, При взаимодействии их с дисками 8 происходит переориентация плодов. Несимметричное расположение и эксцентричное выполнение дисков при одновременной вибрации способствует более быстрой переориентации плодов вдоль зазоров между ремнями, и мелкие плоды проходят сквозь сортирующую поверхность, а крупные сходят с нее в другом месте, Рассортированные плоды на размерные фракции далее направляются по назначению.Более быстрая, чем в прототипе ориентация плодов позволяет ускорить процесс сортирования, что позволяет увеличить загрузку сортирующей поверхности, а это в свою очередь увеличивает производительность устройства. Правильная ориентация плодов повышает и точность сортирования.Формула изобретения 1, Устройство для сортирования плодов на размерные фракции, содержащее сортирующую поверхность, образованную установленными с возможностью вращения ремнями, обойму, расположенную на валу под ремнями с возможностью контакта с ними, и ориентирующие диски, укрепленные на обойме между ремнями и выступающие над их поверхностью, о т л и ч а ю щ ее с я тем, что, с целью повышения производительности и качества сортирования, обойма установлена эксцентрично и с возможностью независимого вращения относителычо вала.2. Устройство по п.1, о т л и ч а ю щ ее с я тем, что ориентирующие диски установлены на разном расстоянии от смежных ремней.3. Устройство по п.1, о тл и ч а ю щ ее с я тем, что ориентирующие диски выполнены эксцентричными, а оси смежных ориентирующих дисков смещены одна относительно другой.1666230 О.Кравцов Редактор Л;Народная роизводственно-издательский комбинат."Патент", г. Ужгород, ул.Гагарина, 10 аказ 2483 ВНИИПИ Го Составитель О.ПаленоваТехред М.Моргентал Корр Тираж 377 Подписноеарственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
