Приспособление для растяжки рукава к упаковочному автомату, содержащему питающую трубу

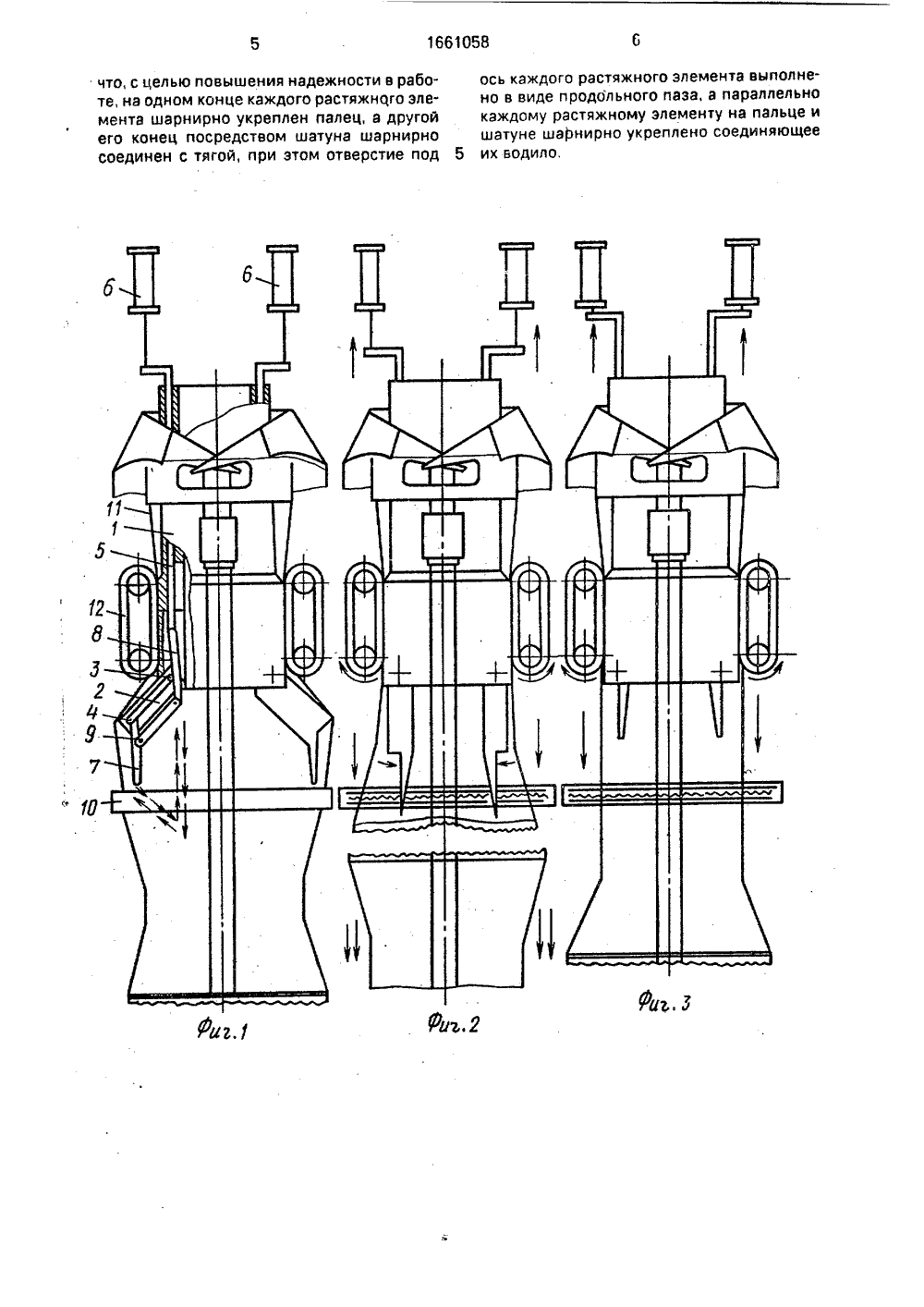

.ьВЭ РЕТЕН ТЕЛ ЬСТВУ ВТОРСКОМУ кии институт с, К.К. Бандо, 1987 ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБГЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ОПИСАНИЕ(54) ПРИСПОСОБЛЕНИЕ РУКАВА К УПАКОВОЧН СОДЕРЖАЩЕМУ ПИТАЮ (57) Изобретение предн пользования в упаково обеспечивает поперечну вообраэной пленки для речной сварки - запе изобретения - повышени боте, Приспособление дл содержит привод, связа ДЛЯ РАСТЯЖКИ ОМУ АВТОМАТУ, ЩУЮ ТРУБУ азначено для исчных автоматах и ю растяжку рука- проведения попечатывания, Цель е надежности в рая растяжки рукава нные с ним тяги 5,которые размещены в трубе 1 для ввода продукта в рукав 11 и соединены с растяжными элементами 2 посредством шатунов 8, Для обеспечения отрыва приваренного к зажимам рукава во время эапечатывания пакета в приспособлении предусмотрены звенья, состоящие из последовательно и шарнирно соединенных шатуна 8, водила 9, пальца 7. Так как растяжной элемент 2 соединен шарнирно с шатуном 8 и пальцем 7, образующееся звено при движении тяги 5 обеспечивает поворотное движение элемента 2 на стационарной оси 3 и движение . пальца 7 в неизменно вертикальном поло/жении. Вследствие такого выполнения оба растяжных элемента 2 при своем движении обеспечивают поперечную растяжку рукава е 11, а пальцы 7, продвигаясь вниз, осуществляют протяжку рукава вниз и его отрыв от зажимов поперечной сварки при термическом прилипании. 5 ил.ЮЬИзобретейие относится к упаковочнойтехнике, в частности к автоматам упаковкив пакеты, формируемые из рукавообразнойтермосклеиваемой пленки, и может бытьприменено для растяжки рукава при абра.зовании поперечного шва.Целью изобретения является повышение надежности в работе,На фиг. 1-3 изображено приспособление для растяжки рукава в трех стадиях; на- фиг. 4 и 5 - одна часть приспособления вДвух стадиях.Приспособление для растякки рукава купаковочному автомату, содержащему пиающую трубу 1, состоит из двух одинаковых синхронно действующихчастей, каждаяиз которых включает растяжной элемент 2,ось 3 которого закреплена на нижнем конце питающей трубы 1, а отверстие под ось 3на растяжном элементе 2 выполнено в видепаза 4. Приспособление также содержит тяги5, размещенные в трубе 1, и привод, выполненный в виде пневмоцилиндров 6, На одном конце каждого растяжнага элемента 2шарнирно укреплен палец 7, а другой егоконец посредством шатуна 8 шарнирно соединен с тягой 5. Параллельна каждомурастяжному элементу 2 на пальце 7 и шатуне 8 шарнирно укреплено соединяющее ихводило 9, образуя параллелограмм,Пальцы 7, водило 9, растякные элементы 2 и шатуны 8 расположень 1 в нижнейчасти трубы 1, выходят из нее во времяработы и достигают уровня поперечнойсварки, которая выполняется зажимами 10узла поперечной сварки. Протяжка рукава11 осуществляется узлами 12 протяжки, приэтом для работы с предлагаемым приспособлением узел протякки может работатькак в непрерывном, так и в периодическомрежимах.Приспособление работает следующимобразом,В момент сварки, т.е. во время запечатывания пакета, приспособление занимаетположение, изображенное на фиг, 1. В этомположении под действием привода тяги 5находятся в нижнем положении, а шатуны 8выдерживают параллелограммы, состоящие из растяжных элементов 2 и водил 9.Пальцы 7 занимают вертикальное положение выше положения зажимов 10. В результате растяжные элементы 2 действуютизнутри на рукав 11, поддерживая его врастянутом положении, что способствуеткачественной попеоечной сварке, В такомположении при сварке протяжка рукава 11может осуществгзться непрерывно илипериодически. Если она проводится непрерывно, резерв протягиваемого рукава скапливается в зоне ниже узла 12 протяжкивыше растяжных элементов 2,По окончании поперечной сварки зажимы 10 разводятся, а привод приводится в действие в обратном направлении и начинает перемещать тяги 5 вверх вдоль трубы 1, Это приводит к продвижению вверх шатунов 8, которые поворачивают на осях 3 растяжные элементы 2, В итоге этого движения параллелограммы, состоящие из растяжных элементов 2 и водил 9, переходят в вертикальное положение, а пальцы 7 при этом движутся вертикально вниз на определенное расстояние. При таком движении пальцы 7 упираются в шов, образованный при запечатывании, и продвигают рукав 11 вниз, Если во время запечатывания рукав 11 в зоне его поперечного шва прилипает к зажимам 10, пальцы 7 открывают его и протягивают вниз. Одновременно с этим начинается подача продукта, который располагается на дне рукава 11, по трубе 1, а также продолжается или начинается при периодической работе протяжка этого рукава узлам 12, В установленный момент подача продукта прекращается, а приводы начинают перемещать тяги 5 вниз. В итоге этого перемещения шатуры 8, перемещаясь вниз, поворачивают растяжные элементы 2 с водилами 9 по отношению к осям 3, Совместное движение обоих элементов 2 приводит к растяжке рукава 11 в зоне расположения зажимов 10, После занятия элементами 2 крайнео положения и полного растяжения рукава 11 приводы останавливаются и выдерживают приспособление в этом положении, пока зажимы 10 выполняют поперечную сварку и запечатывание заполненного пакета.В дальнейшем цикл повторяется, Предложенное приспособление обеспечивает растяжку рукава перед поперечной сваркой, а также способствует протяжке рукава и вместе с тем отрывает этот рукав от зажимов, если он при запечать 1 вании прилипает от термического воздействия. В итоге отпадает необходимость вручную отрывать прилипший рукав от зажимов и протягивать его вниз, что часто бывает с автоматами такого выполнения. В результате повышается надежность в работе и безопасность обслуживания,Формула изобретения Приспособление для растяжки рукава к упаковочному автомату, содержащему питающую трубу, включающее растяжные;.лементы, оси которых закреплены на нижнем конце питающей трубы, тяги, размещенные в трубе, и привод. о т л и ч а ю щ е е с я тем,что, с целью повышения надежности в работе, на одном конце каждого растяжного элемента шарнирно укреплен палец, а другой его конец посредством шатуна шарнирно соединен с тягой, при этом отверстие под 5 ось каждого растяжного элемента выполнено в виде продольного паза, а параллельно каждому растяжному элементу на пальце и шатуне шарнирно укреплено соединяющее их водило,1661058 Составитель Г. СырбуРедактор М. Стрельникова Техред М,Моргентал ректор Т, Палий Производственно-издательский комбинат "Патент", г. Ужго агарина, 10 аказ 2089 Тираж го ВНИИПИ Государственного комитет 113035, Москва, Подписноео изобретениям и открытиям при ГКНТ СССР35, Раушская наб 4/5
