Дозатор жидких добавок в измельченную массу

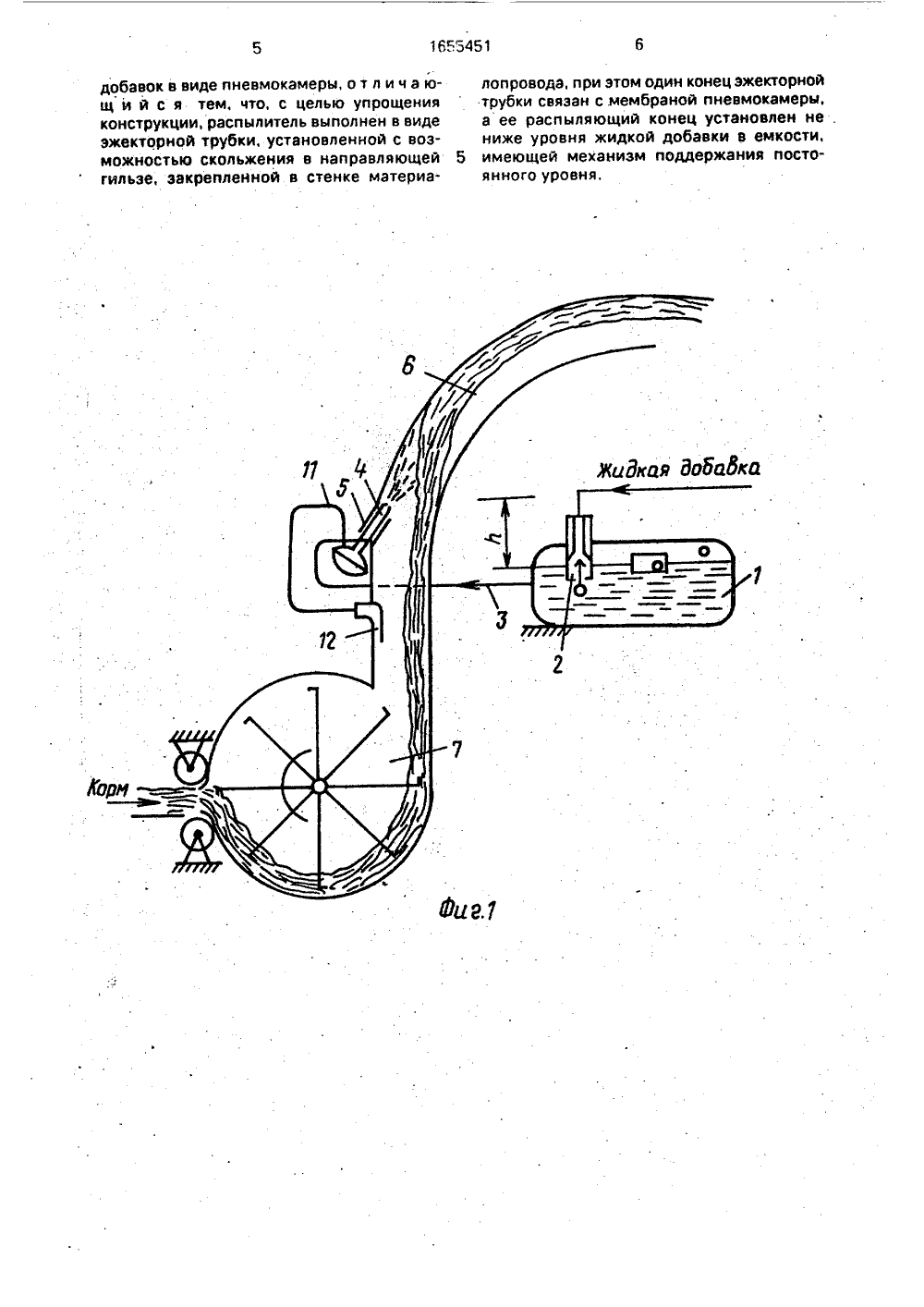

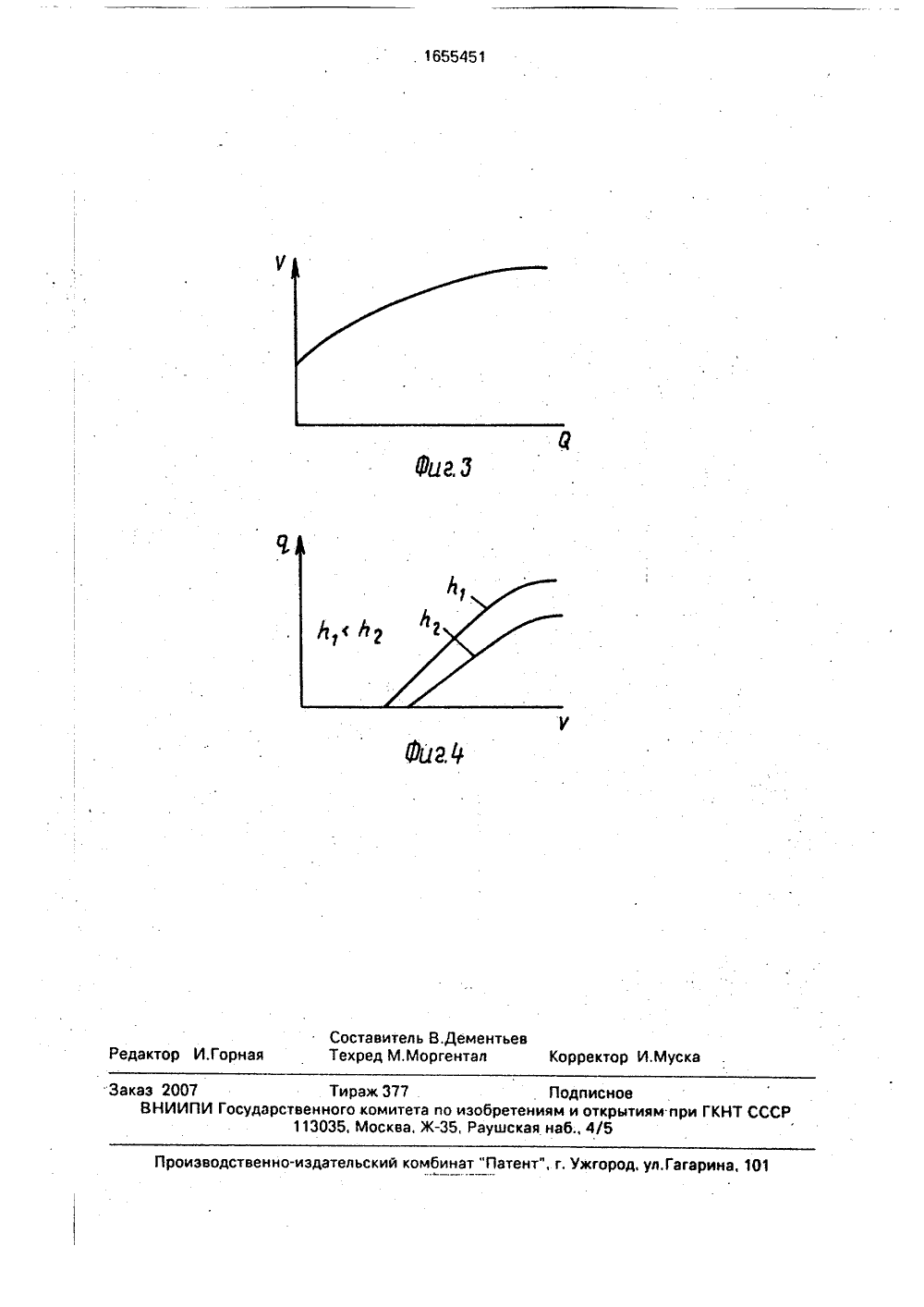

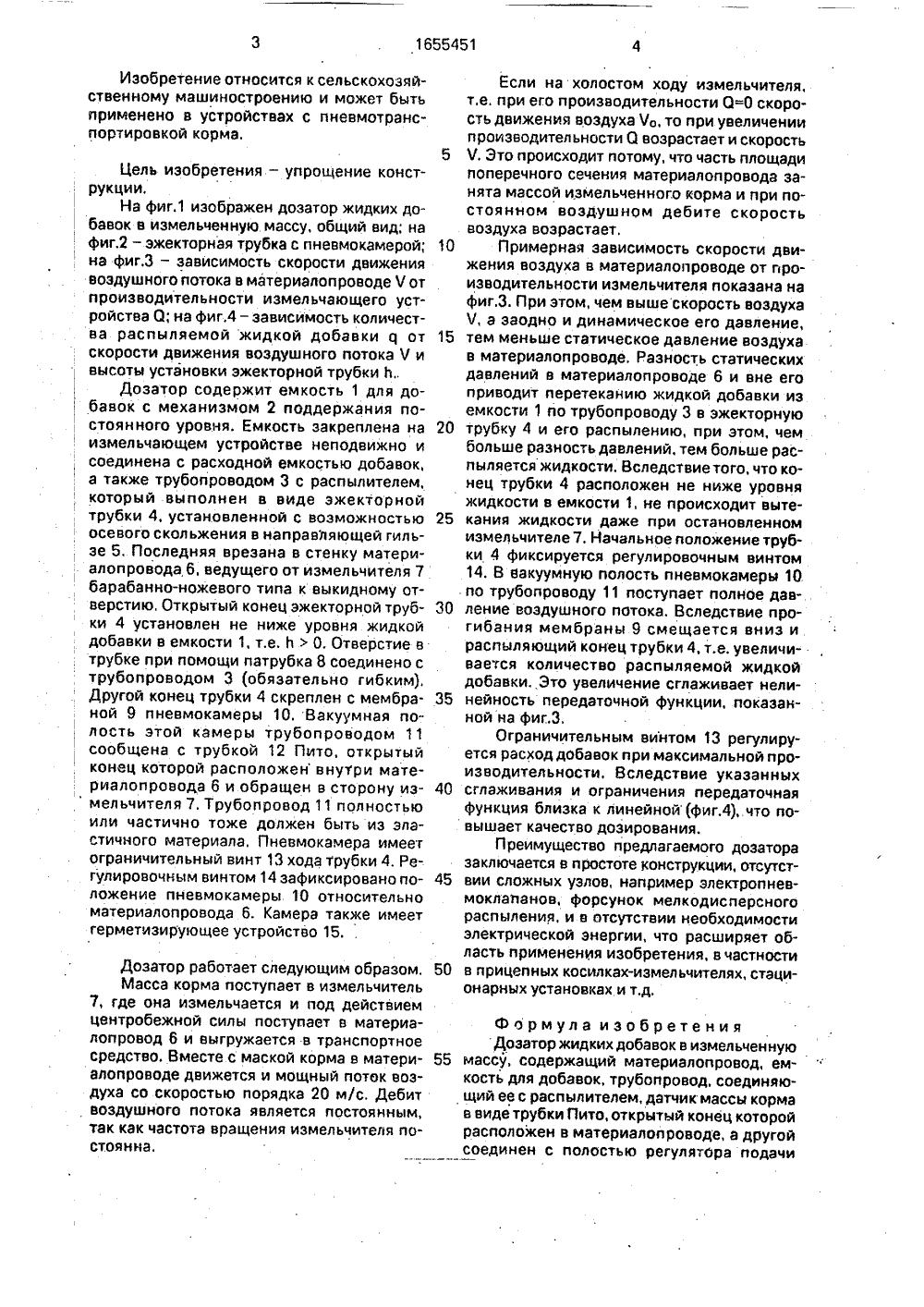

(с ОЧ ОЧ 73 иг.2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Институт повышения квалификации руководящих работников и специалистов народного хозяйства при Совете Министров Лит ССР(56) Авторское свидетельство СССР В 1491381, кл. А 01 О 43/08, 1987.Авторское свидетельство СССР ЬВ 1442169, кл. А 23 К 1/22, 1986.(54) ДОЗАТОР ЖИДКИХ ДОБАВОК В ИЗМЕЛЬЧЕННУЮ МАССУ(57) Изобретение относится к сельскохозяй; ственному машиностроению и может быть применено в устройствах с пневмотранспортировкой корма, Цель изобретения - упрощение конструкции, Количество поступающей добавки из емкости с постоянным уровнем жидкости в распыляющую эжекторную трубку 4 регулируется вследствие изменяемого по высоте положения открытого конца трубки 4, Другой конец трубки 4 оперт на мембрану 9 пневмокамеры 10, которая изгибается в зависимости от динамического напора воздушного потока в материалопро-воде 6, передаваемого посредством трубки Пито в вакуумную полость пневмокамеры,1655451 10 20 25 55 Изобретение относится к сельскохозяйственному машиностроению и может быть применено в устройствах с пневмотранспортировкой корма. Цель изобретения - упрощение конструкции,На фиг.1 изображен дозатор жидких добавок в измельченную массу, общий вид; на фиг.2 - эжекторная трубка с пневмокамерой, на фиг.З - зависимость скорости движения воздушного потока в материалопроводе Ч от производительности измельчающего устройства 0; на фиг,4 - зависимость количества распыляемой жидкой добавки ц от скорости движения воздушного потока Ч и высоты установки эжекторной трубки и,.Дозатор содержит емкость 1 для добавок с механизмом 2 поддержания постоянного уровня. Емкость закреплена на измельчающем устройстве неподвижно и соединена с расходной емкостью добавок, а также трубопроводом 3 с распылителем, который выполнен в виде зжекторной трубки 4, установленной с возможностью осевого скольжения в направляющей гильзе 5, Последняя врезана в стенку материалопровода б, ведущего от измельчителя 7 барабанно-ножевого типа к выкидному отверстию, Открытый конец эжекторной трубки 4 установлен не ниже уровня жидкой добавки в емкости 1, т.е. ЬО, Отверстие в трубке при помощи патрубка 8 соединено с трубопроводом 3 (обязательно гибким), Другой конец трубки 4 скреплен с мембраной 9 пневмокамеры 10. Вакуумная полость этой камеры трубопроводом 11 сообщена с трубкой 12 Пито, открытый конец которой расположен в нутр и материалопровода 6 и обращен в сторону из мельчителя 7. Трубопровод 11 полностью или частично тоже должен быть из эластичного материала, Пневмокамера имеет ограничительный винт 13 хода трубки 4. Регулировочным винтом 14 зафиксировано положение пневмокамеры 10 относительно материалопровода 6. Камера также имеет герметизируащее устройство 15 Дозатор работает следующим образом.Масса корма поступает в измельчитель 7, где она измельчается и под действием центробежной силы поступает в материалопровод б и выгружается в транспортное средство. Вместе с маской корма в материалопроводе движется и мощный поток воздуха со скоростью порядка 20 м/с. Дебит воздушного потока является постоянным, так как частота вращения измельчителя постоянна. Если на холостом ходу измельчителя, т.е. при его производительности 0=0 скорость движения воздуха Чо, то при увеличении производительности 0 возрастает и скорость Ч, Зто происходит потому, что часть площади поперечного сечения материалопровода занята массой измельченного корма и при постоянном воздушном дебите скорость воздуха возрастает.Примерная зависимость скорости движения воздуха в материалопроводе от производительности иэмельчителя показана на фиг.З. При этом, чем выше скорость воздуха Ч, а заодно и динамическое его давление,тем меньше статическое давление воздуха в материалопроводе. Разность статических давлений в материалопроводе 6 и вне его приводит перетеканию жидкой добавки из емкости 1 по трубопроводу 3 в эжекторную трубку 4 и его распылению, при этом, чем больше разность давлений, тем больше распыляется жидкости, Вследствие того, что конец трубки 4 расположен не ниже уровня жидкости в емкости 1, не происходит вытекания жидкости даже при остановленном измельчителе 7. Начальное положение трубки 4 фиксируется регулировочным винтом 14. В вакуумную полость пневмокамеры 10 .по трубопроводу 11 поступает полное дав ление воздушного потока. Вследствие прогибания мембраны 9 смещается вниз и. распыляющий конец трубки 4, т.е. увеличивается количество распыляемой жидкой добавки. Это увеличение сглаживает нели 35 нейность передаточной функции, показанной на фиг,.З,Ограничительным винтом 13 регулируется расход добавок при максимальной производительности. Вследствие указанных 40 сглаживания и ограничения передаточнаяфункция близка к линейной(фиг.4),.что повышает качество дозирования.П реимущество предлагаемого дозаторазаключается в простоте конструкции, отсутст вии сложных узлов, например электропневмоклапанов, форсунок мелкодисперсного распыления. и в отсутствии необходимости электрической энергии, что расширяет область применения изобретения, в частности 50 в прицепных косилках-измельчителях, стационарных установках и т,д. Формула изобретения Дозатор жидких добавок в измельченнуюмассу, содержащий материалопровод, емкость для добавок, трубопровод. соединяющий ее с распылителем, датчик массы корма в виде трубки Пито, открытый конец которой расположен в материалопроводе, а другой соединен с полостью регулятора подачидобавок в виде пневмокамеры, о т л и ч а ющ и й с я тем, что, с целью упрощения конструкции, распылитель выполнен в виде эжекторной трубки, установленной с возможностью скольжения в направляющей 5 гильзе, закрепленной в стенке материалопровода, при этом один конец эжекторной трубки связан с мембраной пневмокамеры, а ее распыляющий конец установлен не ниже уровня жидкой добавки в емкости, имеющей механизм поддержания постоянного уровня., 1 Б 55451УСоставитель В.Дементьев Редактор И.Горная Техред М. Моргентал Корректор И,Муска каэ 2007 Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб., 4/5роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
