Способ изготовления колец из полимерных термопластичных материалов

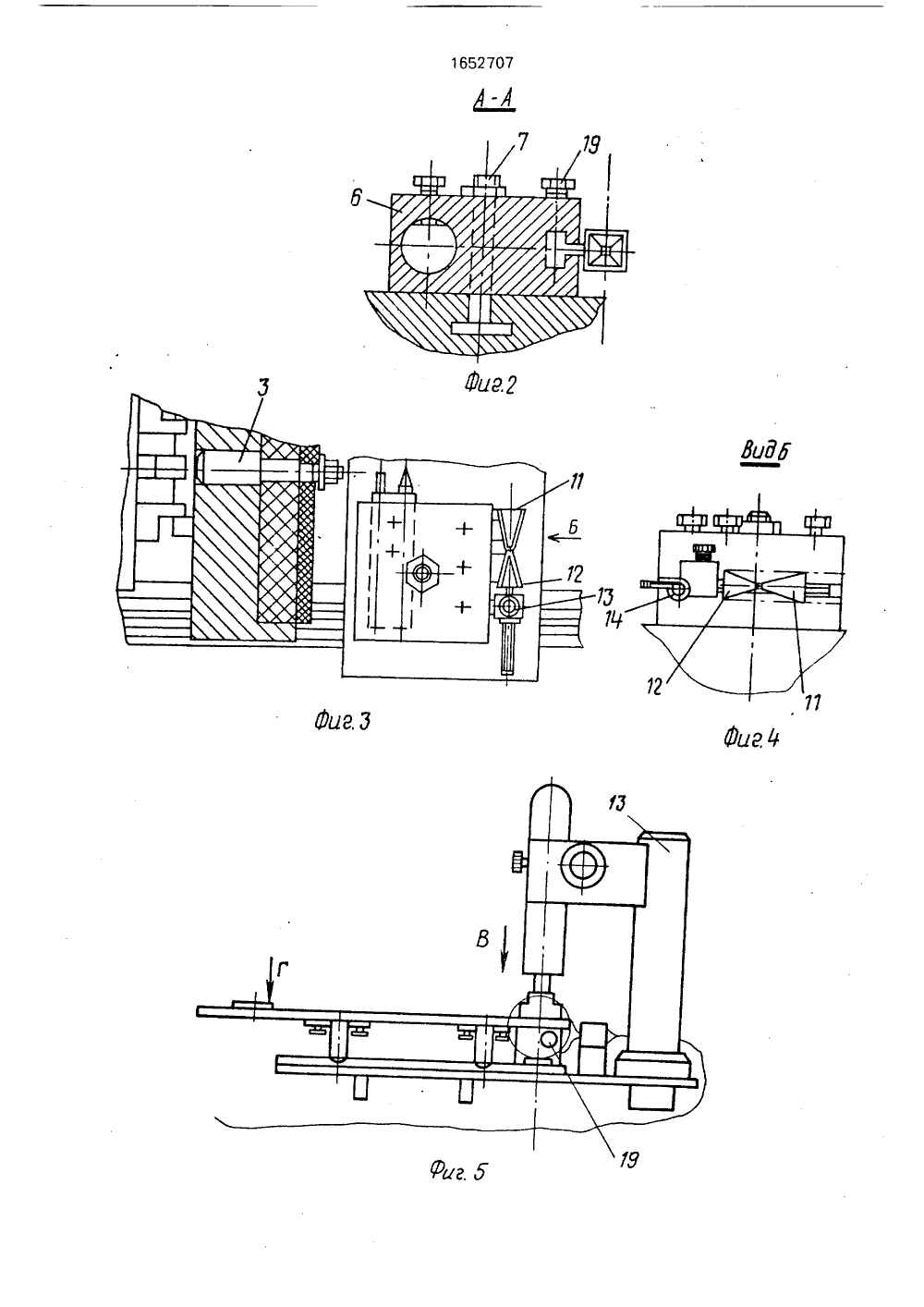

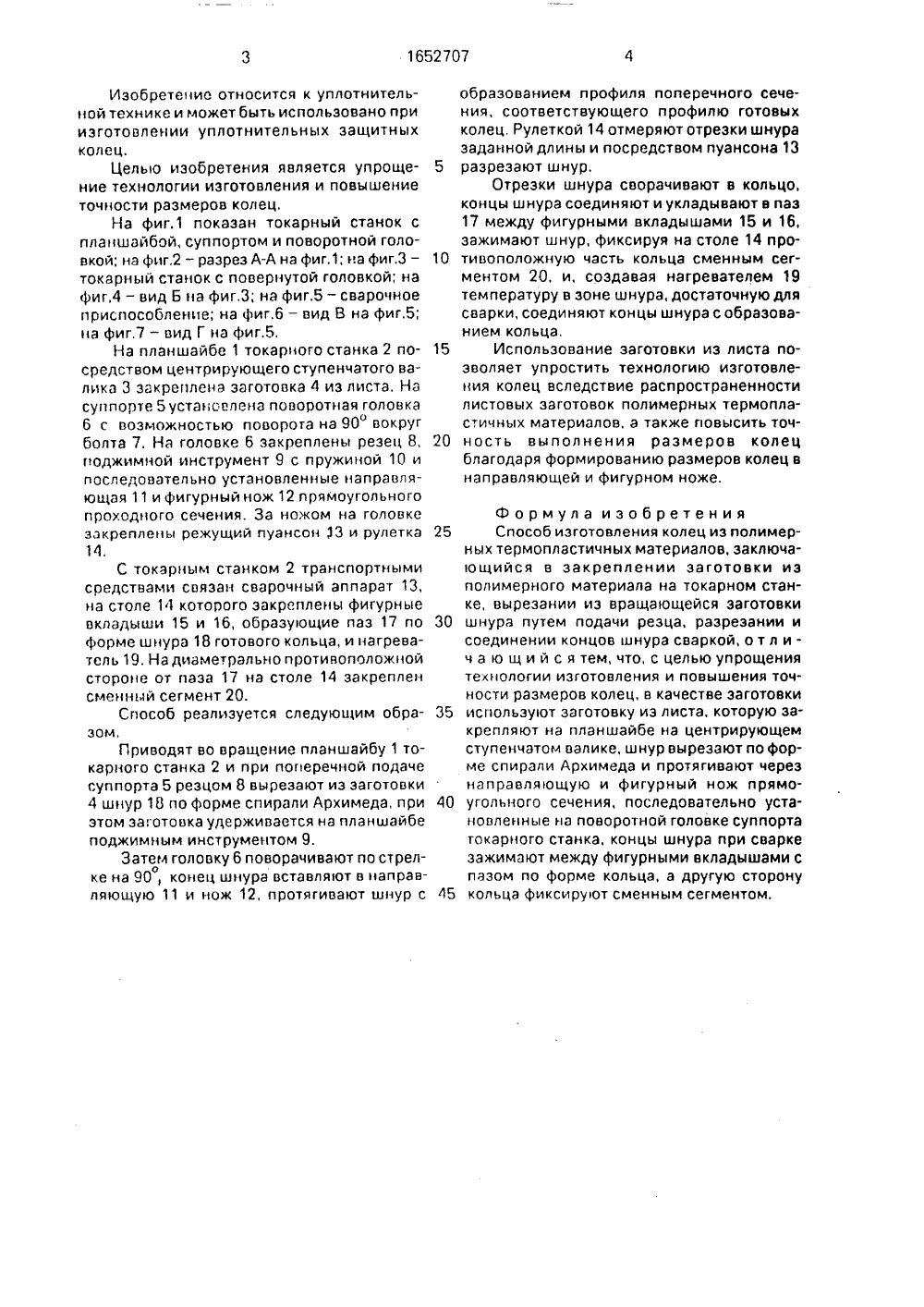

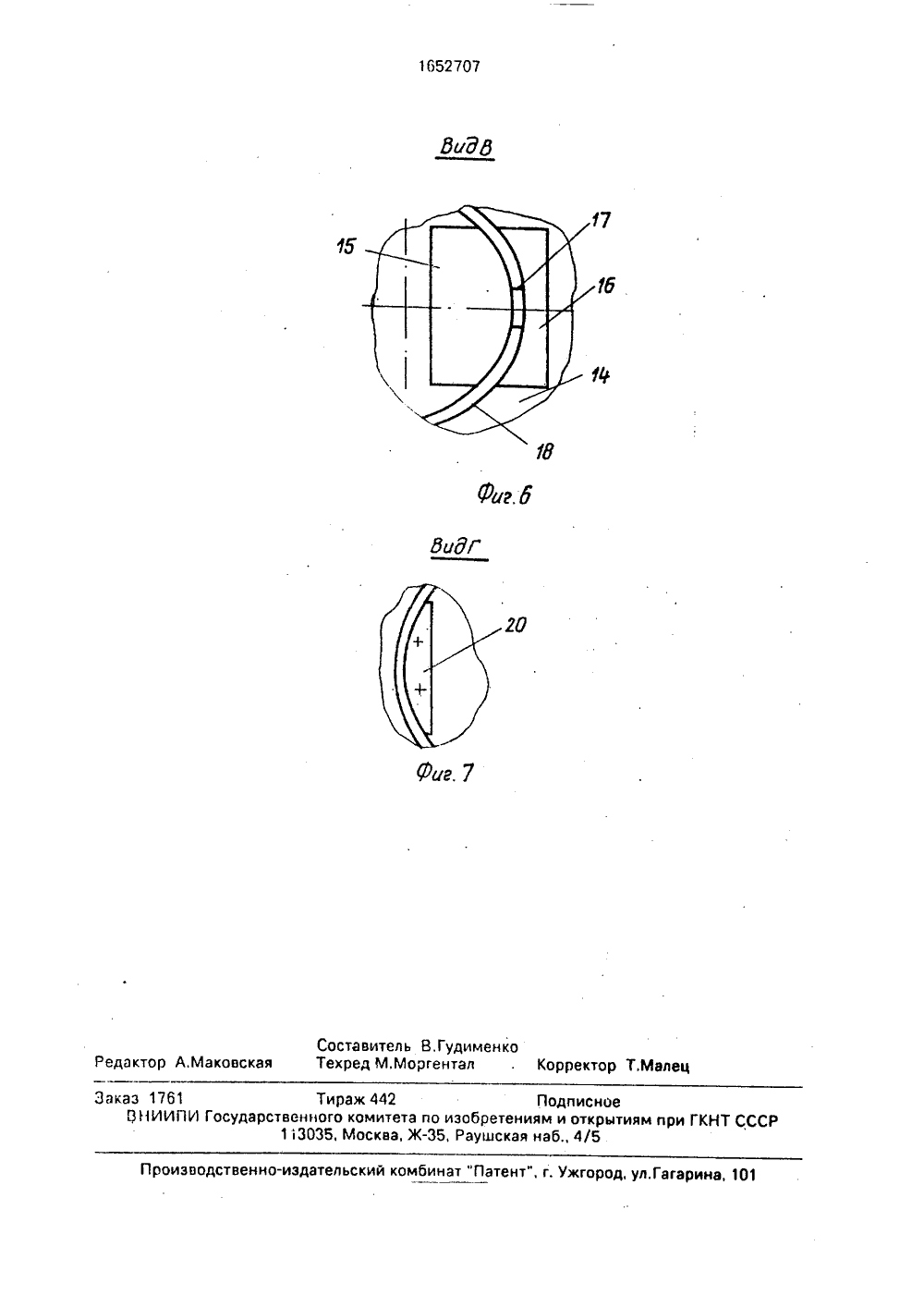

(5)5 ОПИСАНИЕ ИЗОБРЕТЕН Сь ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССМ 249599, кл, Р 16,3 15/10, 1968,(54) СПОСОБ ИЗГОТОВЛЕНИЯ КОЛЕЦ И ПОЛИМЕРНЫХ ТЕРМОПЛАСТИЧНЫХ М ТЕ РИАЛОВ(57) Изобретение относится к уплотнител ной технике и может использоваться и изготовлении уплотнительных и защити колец. Целью изобретения является упр щение технологии изготовления и повыш ние точности размеров колец. Заготовку из листового полимерного термопластичного материала закрепляют валиком на план- шайбе 1 токарного станка 2 и, сообщая резцу 8, закрепленному на поворотной головке 6 суппорта 5, поперечную подачу, из вращающейся заготовки вырезают шнур по форме спирали Архимеда. После этого поворачивают головку на 90 и протягивают шнур через направляющую 11 и фигурный нож 12, Затем разрезают шнур, укладывают в паэ между фигурными вкладышами сварочного аппарата, фиксируют кольцо сменным сегментом и соединяют концы шнура сваркой. Вырезка шнура из листа по спирали Архимеда упрощает технологию изготовления колец. а протяжка шнура позволяет повысить точность выполнения их размеров. 7 ил.Изобретение относится к уплотнительной технике и может быть использовано при изготовлении уплотнительных защитных колец.Цельо изобретения является упрощение технологии изготовления и повышение точности размеров колец,На фиг.1 показан токарный станок с планшайбой, суппортом и поворотной головкой; на фиг.2 - разрез А-А на фиг.1; на фиг,З - токарный станок с повернутой головкой; на фиг,4 - вид Б на фиг,З; на фиг,5 - сварочное приспособление; на фиг.6 - вид В на фиг.5; на фиг,7 - оид Г на фиг.5,На планшайбе 1 токарного станка 2 посредством центрирующего ступенчатого валика 3 закреплена заготовка 4 из листа, На суппорте 5 устаноолена поворотная головка 6 с возможностью поворота на 90" вокруг болта 7. На головке 6 закреплены резец 8, поджимной инструмент 9 с пружиной 10 и последовательно установленные направляющая 11 и фигурный нож 12 прямоугольного проходного сечения. За ножом на головке закреплены режущий пуансон 3 и рулетка 14,С токарным станком 2 транспортными средствами связан сварочный аппарат 13, на столе 11 которого закреплены фигурные вкладыши 15 и 16, образующие паз 17 по форме шнура 18 готового кольца, и нагреватель 19. На диаметрально противоположной стороне от паза 17 на столе 14 закреплен сменный сегмент 20.Способ реализуется следующим образом,Приводят во вращение планшайбу 1 токарного станка 2 и при поперечной подаче суппорта 5 резцом 8 вырезают иэ заготовки 4 шнур 18 по форме спирали Архимеда, при этом заготовка удерживается на планшайбе поджимным инструментом 9.Затем головку 6 поворачивают по стрелоке на 90, конец шнура вставляют в направляющую 11 и нож 12, протягивают шнур с образованием профиля поперечного сечения, соответствующего профилю готовыхколец, Рулеткой 14 отмеряют отрезки шнуразаданной длины и посредством пуансона 135 разрезают шнур.Отрезки шнура сворачивают в кольцо,концы шнура соединяют и укладывают в паэ17 между фигурными вкладышами 15 и 16,зажимают шнур, фиксируя на столе 14 про 10 тиооположную часть кольца сменным сегментом 20, и, создавая нагревателем 19температуру в зоне шнура, доСтаточную длясварки, соединяют концы шнура с образованием кольца,15 Использование заготовки из листа позволяет упростить технологию изготовления колец вследствие распространенностилистовых заготовок полимерных термопластичных материалов, а также повысить точ 20 ность выполнения размеров колецблагодаря формированию размеров колец внаправляющей и фигурном ноже. Формула изобретения 25 Способ изготовления колец из полимерных термопластичных материалов, заключающийся в закреплении заготовки иэ полимерного материала на токарном станке, вырезании из вращающейся заготовки 30 шнура путем подачи резца, разрезании исоединении концов шнура сваркой, о т л ич а ю щ и й с я тем, что, с целью упрощения технологии изготовления и повышения точности размеров колец, в качестве заготовки 35 используют заготовку иэ листа, которую закрепляют на планшайбе на центрирующем ступенчатом оалике, шнур вырезают по форме спирали Архимеда и протягивают через направляющую и фигурный нож прямо угольного сечения, последовательно установленные на поворотной головке суппорта токарного станка. концы шнура при сварке зажимают между фигурными вкладышами с пэзом по форме кольца, а другую сторону 45 кольца фиксируют сменным сегментом.1 Г)52707 20 Составитель В.ГудименкоА,Маковская Техред М.Моргентал . Корректор Т.Мале Реда роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Заказ 1761 Тираж 442 Подписное Ц НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 1 3035, Москва, Ж, Раушская наб., 4/5
