Способ получения антимикробного нетканого материала

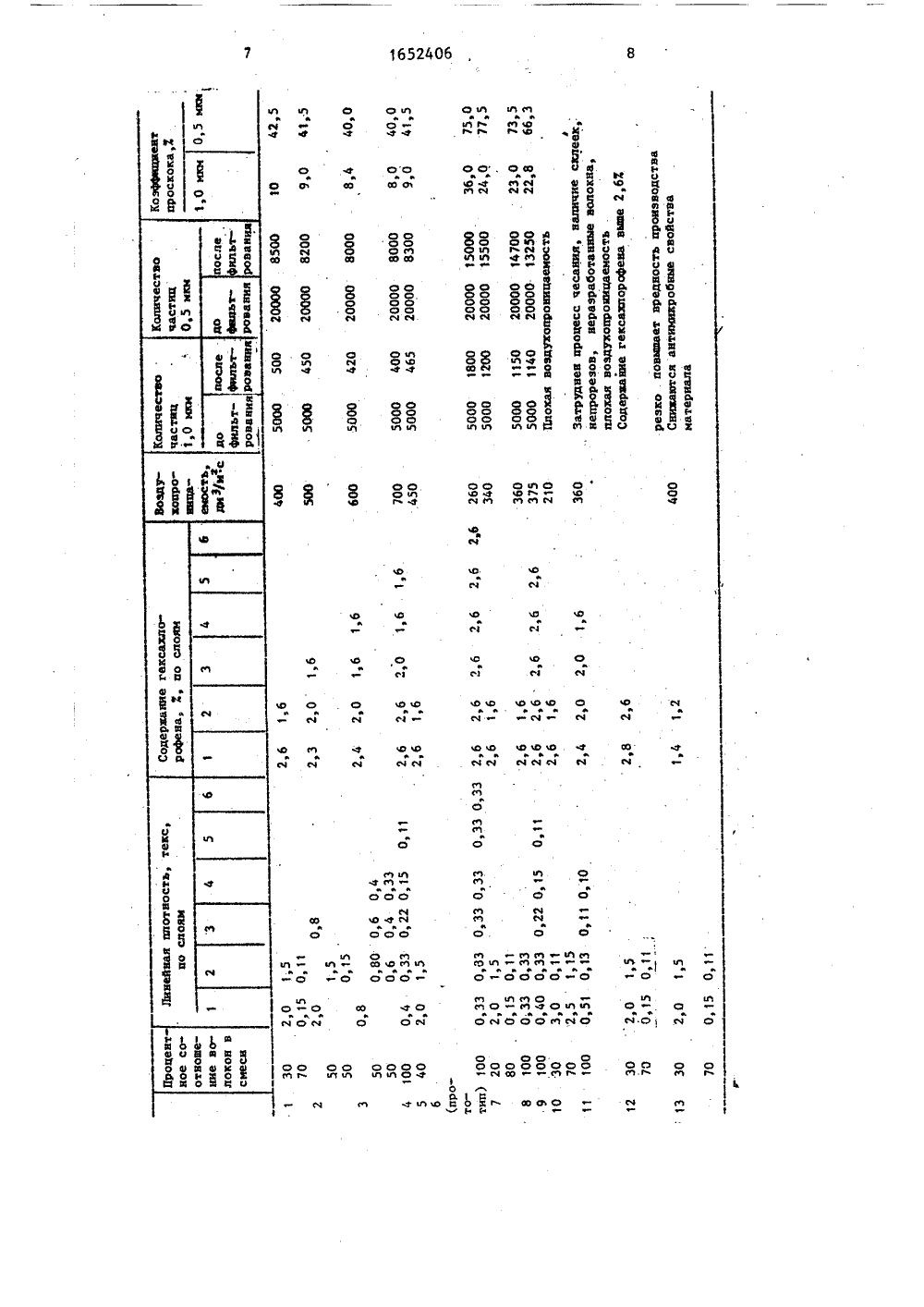

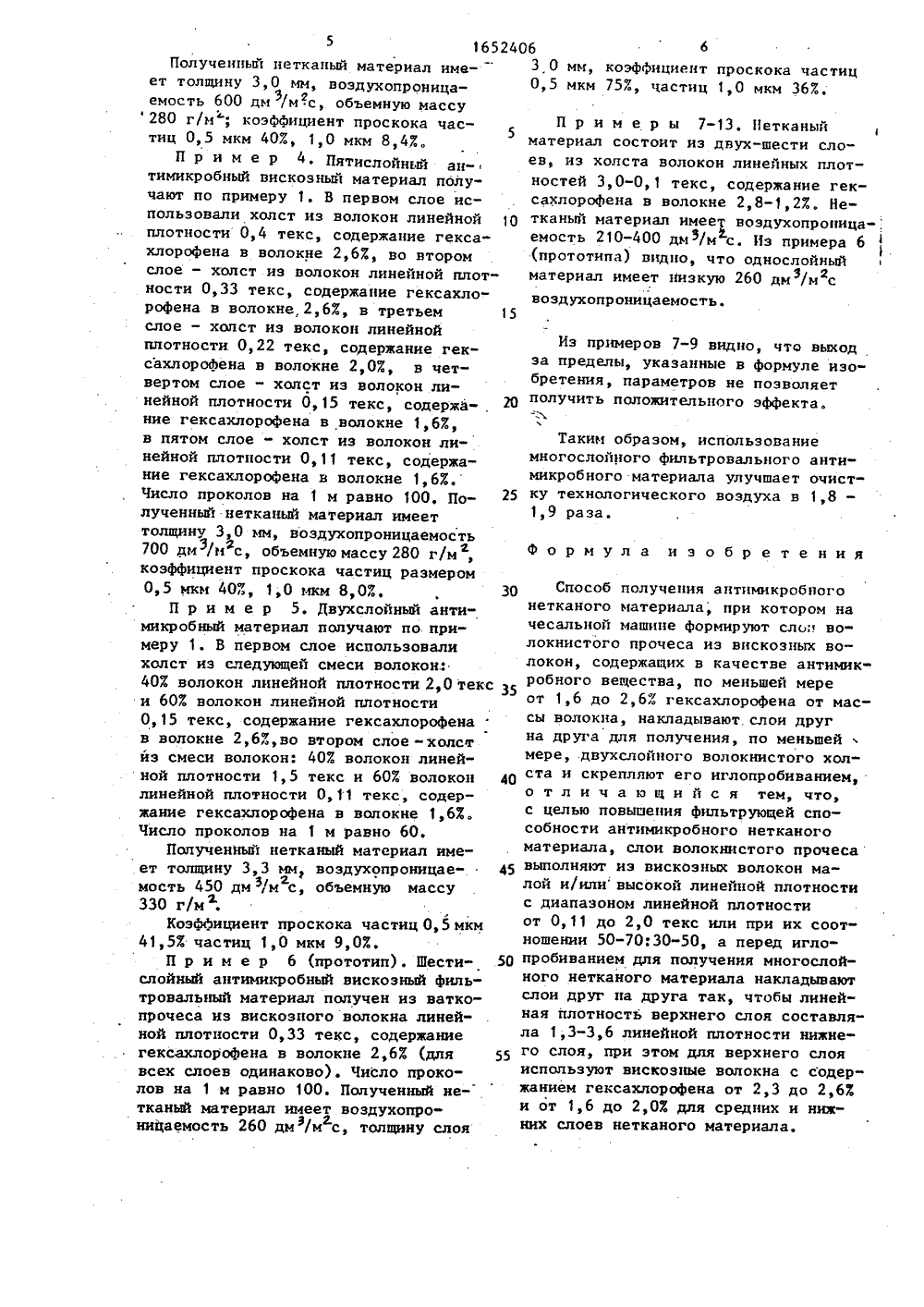

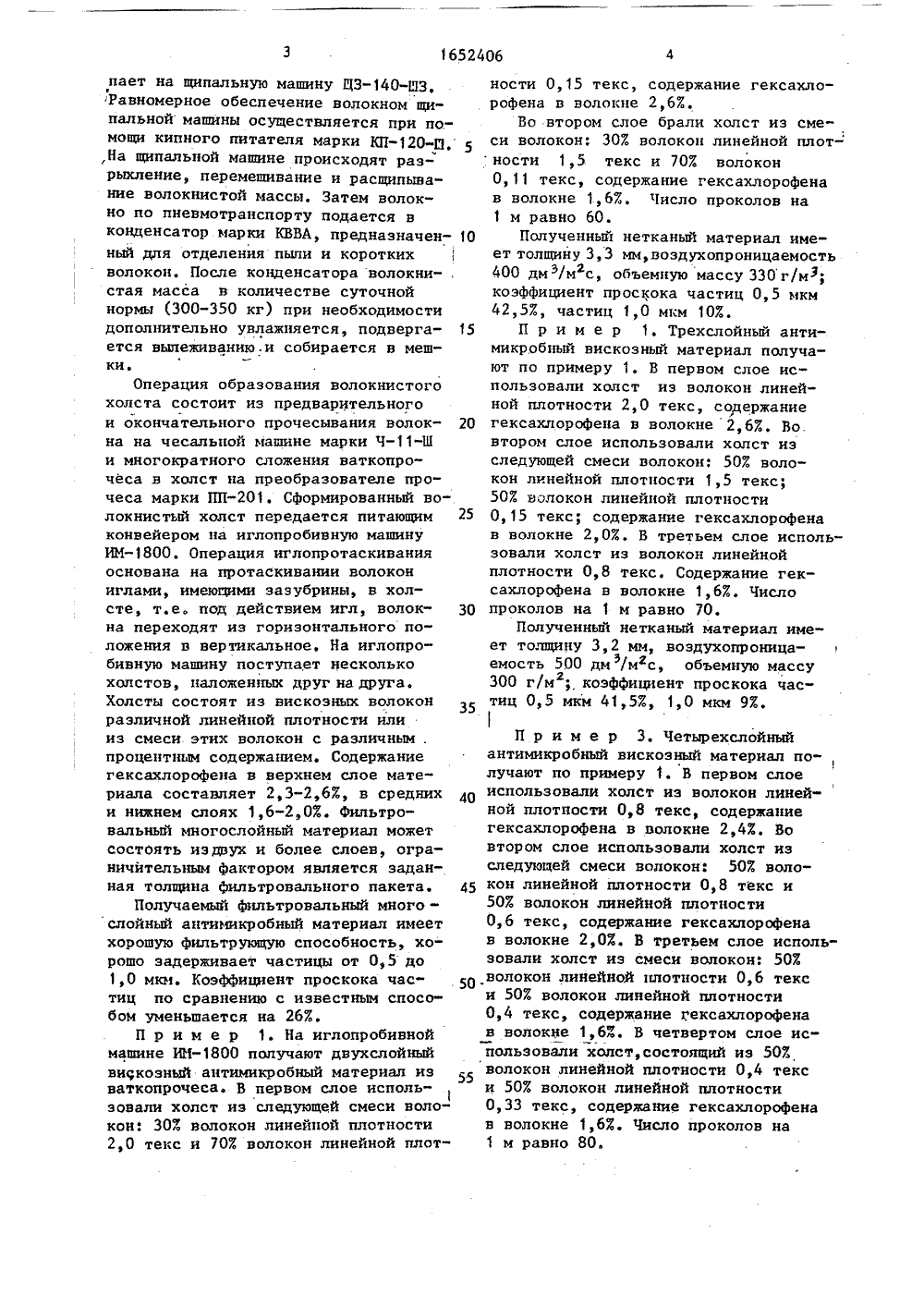

)5 Р 04 Н 13/О ОБРЕ ЛЬСТВУ ИЯ ИОАН ИЕ(46) (72) П.А,рник, Г.Л.Мотин ескиц рего вискоз лам оваль "Хим о м ок 1 Я АНТИМИКРОБНОГО относится х нетканых матери труюне повысить фи нтимикрббноСпособ по щую способность тканого материал ния каного мате формировани оев волокни тимикробного н на чого включает опера сальных машина Изобрете ству текстилносится оиз волокон разли различнымфена в волокволокна верх1,3-3,6 разволокна послМногослориал получаюне ИМ.скозное анти ност в ч альных мат алов ью изфильтр бретения ующец сп етканого является повышен соби сти антииала.о фильтроз несколь- вискозных ног ер о дости ный мате гается т риал сос полненн чт ит и изал слоев ОСУДАРСТВЕННЫЙ КОМИТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЯ 4615646/1210.108830,05.91. Бюл. Р 20Н.А.Дорофеев, Л.Д.Вутягин, Р.И.Захаров(54) СПОСОБ ПОЛуЧЕНЕТКАНОГО МАТЕРИАЛА(57) Изобретениводству текстилалов и позволяе ьных нетканых материалов,антимикробных фильтро 2прочеса из вцскозных волокон, содержа щих в качестве антимикробного вещества, по меньшей мере от 1,6 до 2,6% гексахлорофена от массы волокна, накладывания слоев друг на друга для получения по меньшей мере двухслойного волокнистого холста и скрепление его иглопробиванием, слои волокнистого прочеса выполняют из вискозных волокон малой и/или высокой линейной плотности с диапазоном линейной плотности от 0,11 до 2,0 текс или при их соотношении 50-70; 30-50, перец иглопробиванием для получения многослойного нетканого. материала. Накладывают слои друг на друга так, чтобы линейная плотность верхнего слоя составляла 1,3-3,6 линейной плотности нижнего слоя, для верхнего слоя используют вискозные волокна с содержанием гексахлорофена от 2,3 до 2,6% и от 1,6 до 2,0% для средних и нижних слоев нетканого материала. 1 табл. ичной линейной плотности содержанием гексахлороне, Линейная плотность него (первого) слоя в выше линейной плотности еднего (нижнего) слоя. ный фильтровальньп матет на иглопробивной маши-Сначала штапельное ви микробное волокно посту 1652406пает на щипальную машину ЦЗ-ИЗ, Равномерное обеспечение волокном щипальной машины осуществляется при по.- мощи кипного питателя марки КП-П.а щипальной машине происходят раз- Н5 рыхление, перемешивание и расщипыва" ние волокнистой массы. Затем волокно по пневмотранспорту подается в конденсатор марки КВВА, предназначен ный для отделения пыпи и коротких волокон. После конденсатора волокни- . стая масса в количестве суточной нормы (300-350 кг) при необходимости дополнительно увлажняется, подверга ется вылеживанию .и собирается в мешки.Операция образования волокнистого холста состоит из предварительного и окончательного прочесывания волок на на чесальпой машине марки Ч-Ш и многократного сложения ваткопрочеса в холст на преобразователе прочеса марки ПП. Сформированный во-. локнистьй холст передается питающим 25 конвейером на иглопробивную машину ИМ. Операция иглопротаскивания основана на протаскивании волокон иглами, имеюцими зазубрины, в холсте, т.е. под действием игл, волок на переходят из горизонтального положения в вертикальное. На иглопробивную машину поступает несколько холстов, наложенных друг на друга. ХОЛСТЫ СОСТОЯТ Иэ ВИСКОЗНЫХ ВОЛОКОН различной линейной плотности или из смеси этих волокон с различным . процентным содержанием. Содержание гексахлорофена в верхнем слое материала составляет 2,3-2,63, в средних 40 и нижнем слоях 1,6-2,03. Фильтровальный многослойный материал может состоять иэдвух и более слоев, ограничительным Фактором является заданная толщина Фильтровального пакета, 45Получаемый Фильтровальный многослойный антимикробный материал имеет хорошую фильтрующую способность, хорошо задерживает частицы от 0,5 до 1,0 мкм. Коэффициент проскока час тиц по сравнению с известным способом уменьшается на 2 б .П р и м е р 1. На иглопробивной машине ИИполучают двухслойный видкозный антимикробный материал из ваткопрочеса. В первом слое исполь завали холст из следующей смеси волоконф 303 волокон линейной плотности 2,0 текс и 70 волокон линейной плотности 0,15 текс, содержание гексахлорофена в волокне 2,6%.Во втором слое брали холст из смеси волокон: 30 . волокон линейной плот- ности 1,5 текс н 70 волокон 0,11 текс, содержание гексахлорофена в волокне 1,6Число проколов на 1 м равно 60Полученный нетканый материал имеет толщину 3,3 мм,воздухопроницаемость 400 дм /мс, объемную массу 330 г/м ; коэффициент проскока частиц 0,5 мкм 42,5%, частиц 1,0 мкм 10%.П р и м е р 1. Трехслойный антимикробный вискозный материал получают по примеру 1, В первом слое использовали холст из волокон линейной плотности 2,0 текс, содержание гексахлорофена в волокне 2,6 , Во. втором слое использовали холст из следующей смеси волокон; 50% волокон линейной плотности 1,5 текс;50 волокон линейной плотности О, 15 текс; содержание гексахлорофена в волокне 2,0%. В третьем слое использовали холст из волокон линейной плотности 0,8 текс. Содержание гексахлорофена в волокне 1,6 ., Число проколов на 1 м равно 70,Полученный нетканый материал имеет толщину 3,2 мм, воздухопроницаемость 500 дм /мс, объемную массуУ 2300 г/м; коэффициент проскока частиц 0,5 мкм 41,5%, 1,0 мкм 9%.1П р и м е р 3. Четырехслойный антимикробный вискозный материал по лучают по примеру 1. В первом слое использовали холст иэ волокон линейной плотности 0,8 текс, содержание гексахлорофена в волокне 2,4 Е. Во втором слое исподьзовали холст из следующей смеси волокон: 50 волокон линейной плотности 0,8 текс и 50% волокон линейной плотности 0,6 текс, содержание гексахлорофена в волокне 2,03. В третьем слое использовали холст из смеси волокон: 50 волокон линейной плотности 0,6 текс и 50 волокон линейной плотности 0,4 текс, содержание гексахлорофена в волокне 1,62. В четвертом слое испольэовали холст, состоящий из 50 . волокон линейной плотности 0,4 текс и 50 волокон линейной плотности 0,33 текс, содержание гексахлорофена в волокне 1,62. Число проколов нам равно 80.2406 6 3 О мм, коэффициент проскока частиц 0,5 мкм 75%, частиц 1,0 мкм 36%. П р и м е р ы 7-13, Нетканый материал состоит из двух-шести слоев, из холста волокон линейных плотностей 3,0-0, 1 текс, содержание гексахлорофена в волокне 2,8-1,2%. Нетканьпг материал имее воздухопропица-, емость 210-400 ды 5/м с. Из примера 6 (прототипа) видно, что однослойный материал имеет низкую 260 дм/м с 51 О воздухопроницаемость. Из примеров 7-9 видно, что выход за пределы, указанные в формуле изобретения, параметров не позволяет получить положительного эффекта.Таким образом, использование многослойного фильтровального анти- микробного материала улучшает очистку технологического воздуха в 1,8 - 1,9 раза. 20 25 Формула из обретения Способ получения антимикробного нетканого материала, при котором на чесальной машине формируют слы волокнистого прочеса из вискозных волокон, содержацих в качестве антимикробного вещества, по меньшей мере от 1,6 до 2,6% гексахлорофена от массы волокна, накладывают. слои друг на друга для получения, по меньшей . мере, двухслойного волокнистого холста и скрепляют его иглопробиванием,ЗО 35 40 о т л и ч а ю ц и й с я тем, что,с целью повышения фильтруюцей способности антимикробного нетканогоматериала, слои волокнистого прочесавыполняют иэ вискоэных волокон малой и/или высокой линейной плотностис диапазоном линейной плотностиот О, 11 до 2,0 текс или при их соотношении 50-70:30-50, а перед игло 45 пробиванием для получения многослой 50 ного нетканого материала накладываютслои друг па друга так, чтобы линейная плотность верхнего слоя составля"ла 1,3-3,6 линейной плотности нижнего слоя, при этом для верхнего слояиспользуют вискозные волокна с содержанием гексахлорофена от 2,3 до 2,6%и от 1,6 до 2,0% для средних и нижних слоев нетканого материала. 55 5 165Полученный нетканый материал имеет толщину 3,0 мм, воздухопроницаемость 600 дм /мс, объемную массу280 г/м; коэффициент проскока частиц 0,5 мкм 40%, 1,0 мкм 8,4%.П р и м е р 4Пятнслойньпг антимикробный вискозный материал получают по примеру 1В первом слое использовали холст из волокон линейнойплотности 0,4 текс, содержание гексахлорофена в волокне 2,6%, во второмслое - холст из волокон линейной плотности 0,33 текс, содержание гексахлорофена в волокне,2,6%, в третьемслое - холст из волокон линейнойплотности 0,22 текс, содержание гексахлорофена в волокне 2,0%, в четвертом слое - холст из волокон линейной плотности 0,15 текс, содержа-,ние гексахлорофена в волокне 1,6%,в пятом слое - холст из волокон линейной плотности 0,11 текс, содержание гексахлорофена в волокне 1,6%.Число проколов на 1 м равно 100. Полученный нетканый материал имееттолщину 3,0 мм, воэдухопроницаемость700 дм 3/ис, объемную массу 280 г/м,коэффициент проскока частиц размеромОе 5 мкм 40%э 1,О икм 8 ь 0%.П р и м е р 5. Двухслойньпг антимикробный материал получают по.примеру 1. В первом слое использовалихолст иэ следующей смеси волокон:40% волокон линейной плотности 2,0 текси 60% волокон линейной плотности0,15 текс, содержание гексахлорофенав волокне 2,6%,во втором слое -холстйэ смеси волокон: 40% волокон линейной плотности 1,5 текс и 60% волоконлинейной плотности О, 11 текс, содержание гексахлорофена в волокне 1,6%.Число проколов на 1 м равно 60.Полученньпг нетканый материал имеет толщину 3,3 мм воздухопроницае-.мость 450 дм 5/м с, объемную массуЗг330 г/мКоэффициент проскока частиц 0,5 мкм41,5% частиц 1,0 мкм 9,0%,П р и м е р 6 (прототип). Шестислойный антимнкробный вискозный фильтровальный материал получен из ваткопрочеса из вискозного волокна линейной плотности 0,33 текс, содержаниегексахлорофена в волокне 2,6% (длявсех слоев одинаково). Число проколов на 1 м равно 100. Полученный нетканый материал имеет воздухопроницаемость 260 дм/м с, толщину слоя3 й1 Р 3 сЪо-. ьа ла всчо сч ь о-ь в в,сч о сч
