Формирователь импульсов управления

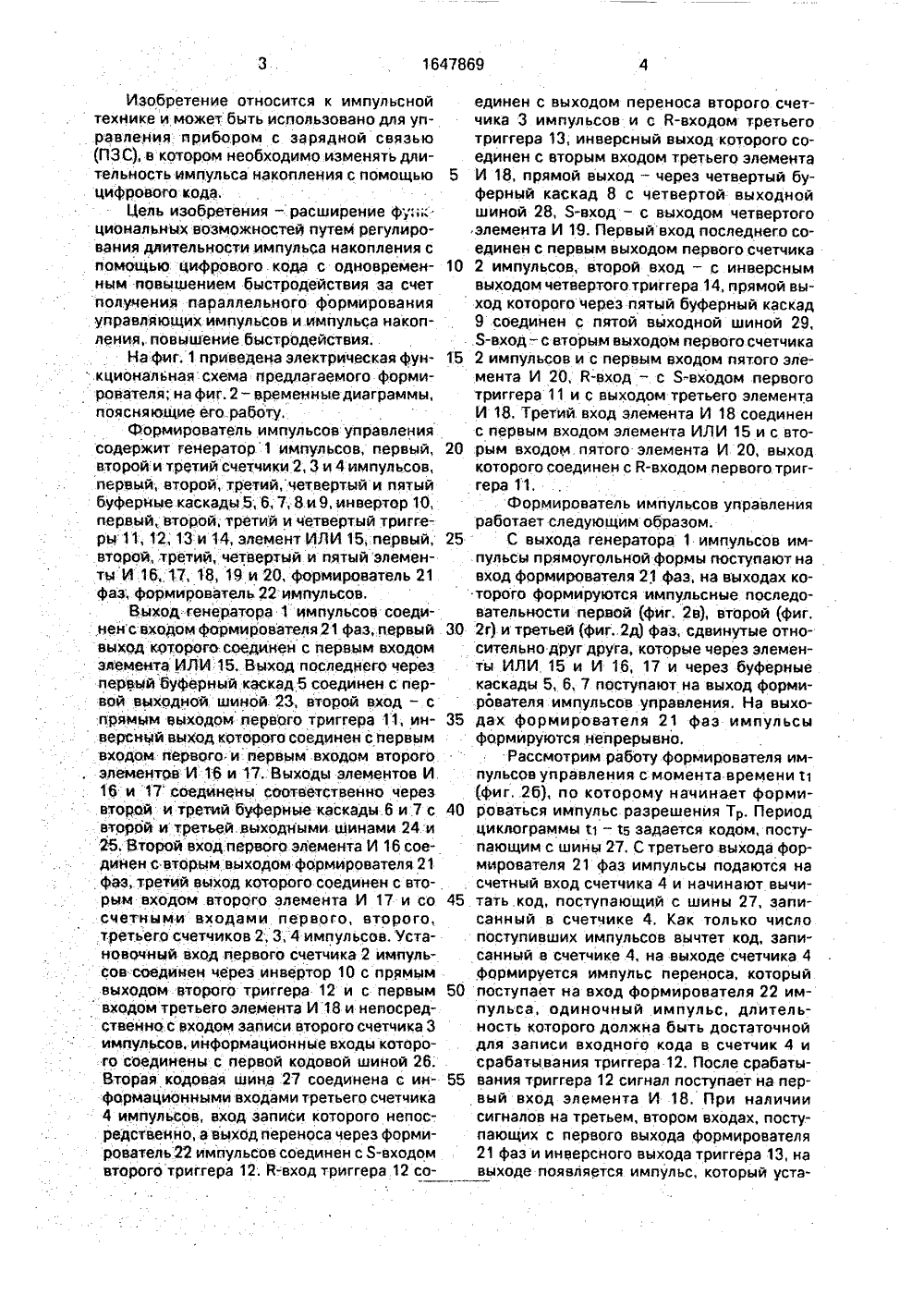

(Я)5 Н 03 К 5/153, 5( ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фР 1 Р"")1(56) Авторское свидетельство СССРМ 1441467, кл. Н 03 К 3/64,25,08.86,Оптикоэлектронные методы обработкиизображения.Под ред, проф. С.Ь.гуревича.Л,: Наука, Лен,отд 1982, с,153.(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ УПРАВЛЕНИЯ(57) Изобретение относится к импульснойтехнике и может быть использовано для управления прибором с зарядной связью,Цель изобретения -расширение функциональных воэможностей путем регулирования длительности импульса накопления с помощью цифрового кода с одновременным повышением быстродействия за счет получения параллельного формирования управляющих импульсов и импульса накопления - достигается за счет введения буферного каскада 9, триггеров 11, 12, 13, 14, инвертора 10, элемента ИЛИ 15, элементов И 16, 17, 18, 19, 20, формирователя 21 фаз, формирователя 22 импульсов, кодовых шин 26, 27 и организации новых функциональных связей. Устройство также содержит генератор 1 импульсов, счетчики 2, 3, 4 импульсов, буферные каскады 5, 6, 7, 8, выходные шины 23, 24, 25, 28, 29, 2 ил,Изобретение относится к импульсной технике и может быть использовано для управления прибором с зарядной связью (ПЗС)., в котором необходимо изменять длительность импульса накопления с помощью цифрового кода.Цель изобретения - расширение фр 1, циональных возможностей путем регулирования длительности импульса накопления с помощью цифрового кода с одновременным повышением быстродействия за счет получения параллельного формирования управляющих импульсов и.импульса накопления, повышение. быстродействия,На фиг, 1 приведена электрическая функциональная схема предлагаемого формирователя; на фиг. 2- временные диаграммы, поясняющие его работу.Формирователь импульсов управления содержит генератор 1 импульсов, первый, второй и третий счетчики 2, 3 и 4 импульсов, первый, второй, третий,четвертый и пятый буферные каскады 5, 6, 7, 8.и 9, инвертор 10, первый, второй; третий и четвертый триггеры 11, 12, 13 и 14, элемент ИЛИ 15, первый, второй, третий, четвертый и пятый элементы И 16., 17, 18, 19 и 20, формирователь 21 фаз; формирователь 22 импульсов.Выход генератора 1 импульсов соединен с входом формирователя 21 фаз, первый выход которого соединен с первым входом элемента ИЛИ:15, Выход последнего через первый буферный каскад 5 соединен с первой выходной шиной 23, второй вход - с прямым выходом .первого триггера 11, инверсный выход которого соединен с первым входом первого и. первым входом второго элементов И 1:6 и 17. Выходы элементов И.16 и 17 соединены соответственно через второй и. третий буферные каскады.б и 7 с второй и Третьей выходными шинами 24 и 25, Второй вход первого элемента И 16 соединен с вторым выходом формирователя 21 Фаз, третий выход которого соединен с вторым входом второго элемента И 17 и со счетными входами первого, второго, третьего счетчиков 2, 3, 4 импульсов, Установочный вход первого счетчика 2 импульсов соединен через инвертор 10 с прямым выходом второго триггера 12 и с первым входом третьего элемента И 18 и непосредственно с входом записи второго счетчика 3 импульсов, информационные входы которого соединены с первой кодовой шиной 26; Вторая кодовая шина 27 соединена с информационными входами третьего счетчика 4 импульсов, вход записи которого непосредственно, а выход переноса через формирователь 22 импульсов соединен с Я-входом второготриггера 12; Й-вход триггера 12 со единен с выходом переноса второго счетчика 3 импульсов и с Я-входом третьего триггера 13, инверсный выход которого соединен с вторым входом третьего элемента И 18, прямой выход - через четвертый буферный каскад 8 с четвертой выходной шиной 28, Я-вход - с выходом четвертого элемента И 19. Первый вход последнего соединен с первым выходом первого счетчика 2 импульсов, второй вход - с инверсным 10 выходом четвертого триггера 14, прямой выход которого через пятый буферный каскад триггера 11 и с выходом третьего элемента И 18. Третий. вход элемента И 18 соединен с первым .входом элемента ИЛИ 15 и с вторым входом. пятого элемента И 20, выход 20 которого соединен с Й-входом первого триггера 11.Формирователь импульсов управленияработает следующим образом.25 С выхода генератора 1 импульсов импульсы прямоугольной формы поступают на вход формирователя 21 фаз, на выходах которого формируются импульсные последовательности первой (фиг, 2 в), второй (фиг.30 2 г) и третьей (фиг, 2 д) фаз, сдвинутые относительно друг друга, которые через элементы.ИЛИ 15 и И 16, 17 и через буферные. каскады 5, 6, 7 поступают на выход формирователя импульсов управления, На выхо дах формирователя 21 фаз импульсы формируются непрерывно Рассмотрим работу формирователя импульсов управления с момента времени 11 (фиг. 2 б), по которому начинает формироваться импульс разрешения Тр, Период циклограммы О - а задается кодом, поступающим с шины 27. С третьего выхода формирователя 21 фаз импульсы подаются на счетный вход счетчика 4 и начинают вычи 40 45. тать.код, поступающий с шины 27, записанный в счетчике 4. Как только число поступивших импульсов вычтет код, записанный в счетчике 4, на выходе счетчика 4 формируется импульс переноса, который поступает на вход формирователя 22 импульса, одиночный импульс, длительность которого должна быть достаточной 50 для записи входного кода в счетчик 4 и срабатывания триггера 12. После срабаты 55 вания триггера 12 сигнал поступает на первый вход элемента И 18. При наличии сигналов на третьем, втором входах, поступающих с первого выхода формирователя 21 фаз и инверсного выхода триггера 13, на выходе появляется импульс, который уста 9.соединен с пятой выходной шиной 29, .Я-вход- с вторым выходом первого счетчика 15 2 импульсов и с первым входом пятого элемента И 20, й-вход - с Я-входом первого1647869 10 метрами, обеспечивающими нормальную 15 работу ПЗС, С помощью кода, поступающего с шины 27 в счетчик 4, можно изменять период всей циклограммы т 1 - т 5 (фиг, 26),30 Формула изобретения Формирователь импульсов управления,35 50 навливает. триггер 11 в состояние н 1 и на прямом выходе и "Ои на инверсном, Сигнал "1" поступает на второй вход элемента ИЛИ 15, установив на его выходе и 1", а сигнал нОн - на вторые входы элементов И 16, 17, устанавливая их выходы в состояние н 0", тем самым заканчивается формирование последовательности выходных фазных импульсов, На первом выходе формирователя импульсов управления устанавливается высокий уровень напряжения, а на втором и третьем выходах - низкий уровень. Одновременно по Й-входу триггер 14 устанавливается в состояние:"0" и через буферный каскад 9 сигнал поступает на шину 29, что является началом формирования импульса разрешения Тр ПЗС (момент времени 11 на фиг. 2 б); Одновременно ио наличию сигнала "1" на выходе трип ера 12 через инвертор 1 О дается разрешение на работу счетчиков 3 и 2. При этом импульсы, поступившие с третьего выхода формирователя 21 фаз, начинают вычитать код, записанный в счетчике 3 с шины 26, а счетчик 2 начинает считать поступившие импульсы.Сигнал с первого выхода счетчика 2 оп. - ределяет время т 1 - т 2, данный выход может быть подключен к одному из младших разрядов счетчика в зависимости от необходимого времени 11 - т 2. Сигнал 1 на первом выходе счетчика 2 через первый вход элемента И 19 при наличии сигнала и 1", появившимся по 11 на втором входе элемента И 19, устанавливает триггер 13, его прямой выход в состояние "1", тем самым заканчивается формирование импульса накопления Т который через четвертый буферный каскад 8 поступает на шину 28 (фиг. 2 а, б). Через время- тз (фиг. 2 а, б) на втором выходе счетчика 2 появляется сигнал "1", который устанавливает триггер 14 в состояние "1", тем самым заканчивается формирование импульса разрешения Тр, равного 11 - тз(фиг, 2 б), Одновременно сигнал со счетчика 2 поступает на:первый вход элемента И 20 и при наличии сигнала с первого выхода формирователя 21 фаз на его выходе. формируется сигнал, устанавливающий триггер 11 в состояние "0", тем самым дается разрешение на прохождение фазных импульсов с первого, второго и третьего выходов формирователя 21 фаэ на выходные шины формирователя импульсов управления,После считывания кода со счетчика 3 импульсами, поступающими на его счетный вход, на выходе переноса счетчика 3 появляется сигнал, который устанавливает триггер 13 в состояние "0", и тем самым начинает формироваться импульс накопления Тн в момент времени ц (фиг. 2 а). Одно 40 45 временно триггер 12 устанавливается в состояние "0" и через инвертор 10 записывается код в счетчик 3, поступающий с шины 26, при этом запрещается прием импульсов счетчиком 3 и счетчик 2 сбрасывается в исходное состояние. Счетчики 2, 3 находятся в установленном исходном состоянии, пока на выходе счетчика 4 не появится им пульс переноса и сработает триггер 12. Далее процесс повторяется Буферные каскады 5, 6, 7, 8, 9 позволяют логические импульсы полОжительной полярности преобразовать в импульсы с параа значит, регулировать длительность импульса накопления т 4 - т 6 (фиг, 2 а), Принеобходимости сохранения частоты строк1ть = в длительнос иьлпульса налопле-ь 5 - ь 1ния Тн можно регулировать поступающимкодом с шины 26 и счетчиком 3, которые позволяют изменять начало импульса накопления, т,е, регулировать время тз - ц. Длительность. импульса разрешения в обоихслучаях остается постоянной, равной И - тз содержащий генератор импульсов, первый,второй; третий счетчики импульсов, первый, вто:рой, третий, четвертый буферные каскады, выходы которых соединены с соответствующими выходными шинами, пятую выходную шину, отл и чаю щи йс я тем, что, с целью расширения функциональных возможностей с одновременным повышением быстродействия, в него введены пятый буферный каскад, первый, второй, третий, четвертый триггеры, инвертор, элемент ИЛИ, первый, второй, третий, четвертый, пятый элементы И,формирователь фаз,формирователь импульсов,первая и вторая кодовые шины, причем выход генератора импульсов соединен с входом формирователя фаэ, первый выход которого соединен с первым входом элемента ИЛИ, выход которого соединен с входом первого буферного каскада, второй вход - с прямым выходом первого триггера, инверсный выход которого соединен с первым входом первого и первым входом второго элементов И, выходы которых соединены соответствен- но с входами второго и третьего буферных каскадов, а второй вход первого элемента И соединен с вторым выходом формирователя фаз, третий выход которого соединен с вторым входом второго элемента И и со7 1647869 Составитель Т. Сокол Юрчикова Техред М.МоргенталК ор М. Демчи едакт Заказ 1651 Тираж 486 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж; Раушская наб,; 4/5 ательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Производствен счетными входами первого, второго и третьего счетчиков импульсов, установочный вход первого из которых соединен через инвертор с прямым выходом второго триггера, с первым входом третьего элемента И и непосредственно с. входом записи второго счетчика импульсов, информационные входы которого соединены с первой, кодовой шиной, а вторая кодовая шина соединена с информационными входами третьего счетчика импульсов, входзаписи которого непосредственно, а выход переноса через формирователь импульсов соединены с Я- входом второго триггера, й"вход которого соединен с выходам переноса второго счетчика импульсов и с й-входом третьего триггера, инверсный выход которого соединен с вторым входом третьего элемента И, прямой выход - с входом четвертого буферного каскада, Я-вход - с выходом четвертого элемента И, первый вход которого соединен с 5 первым выходом первого счетчика импульсов, второй вход - с инверсным выходом четвертого триггера, прямой выход которого через пятый буферный каскад соединен с пятой выходной шиной,.Я-вход - с вторым 10 выходом первого счетчика импульсов и спервым входом пятого элемента И, й-вход - с Я-входом первого триггера и с выходом третьего элемента И, третий вход которого соединен с первым входом элемента ИЛИ и 15 с вторым входом пятого элемента И, выходкоторого соединен с й-.входом первого триггера,
