Шкаф для размещения радиоэлектронной аппаратуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

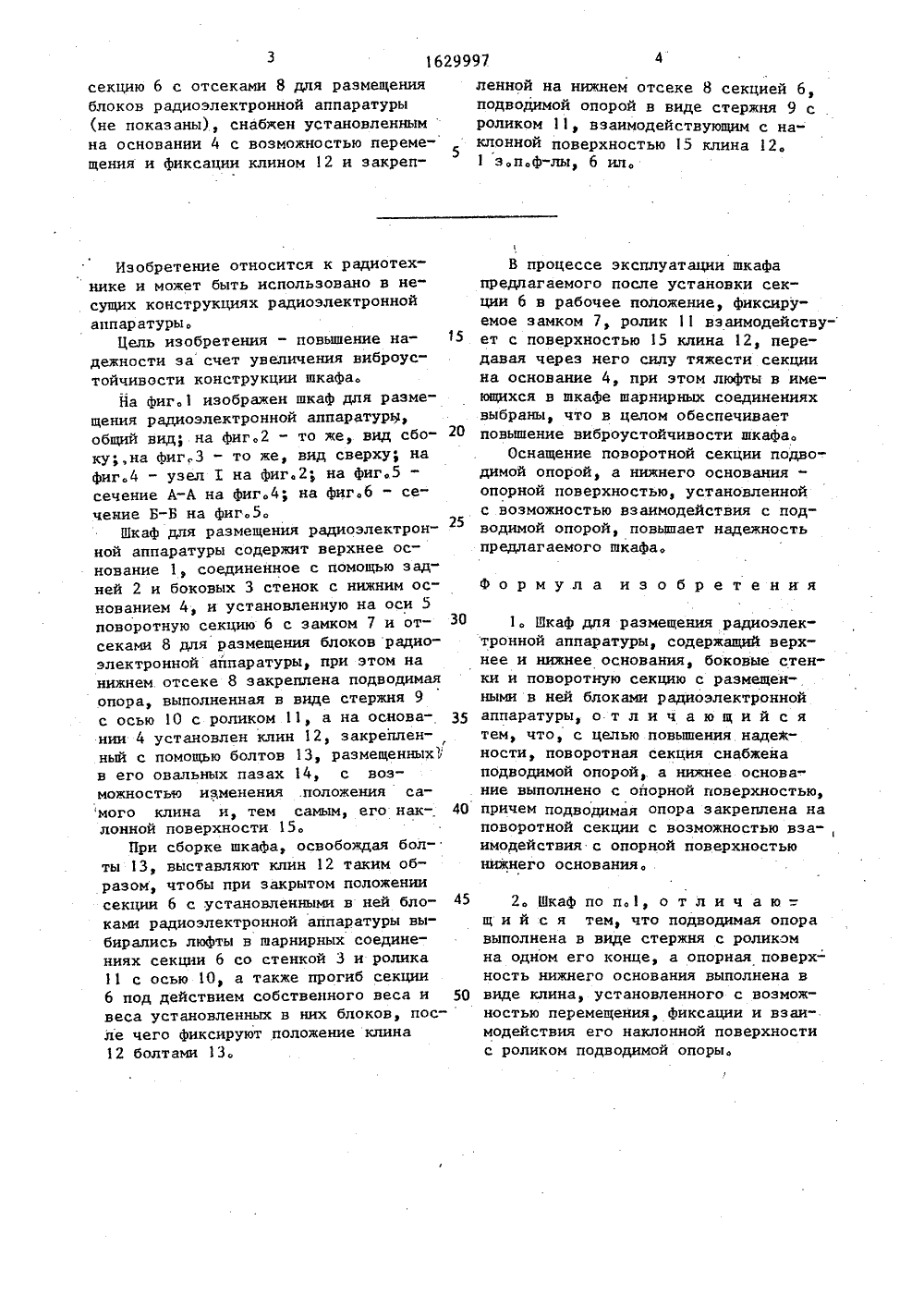

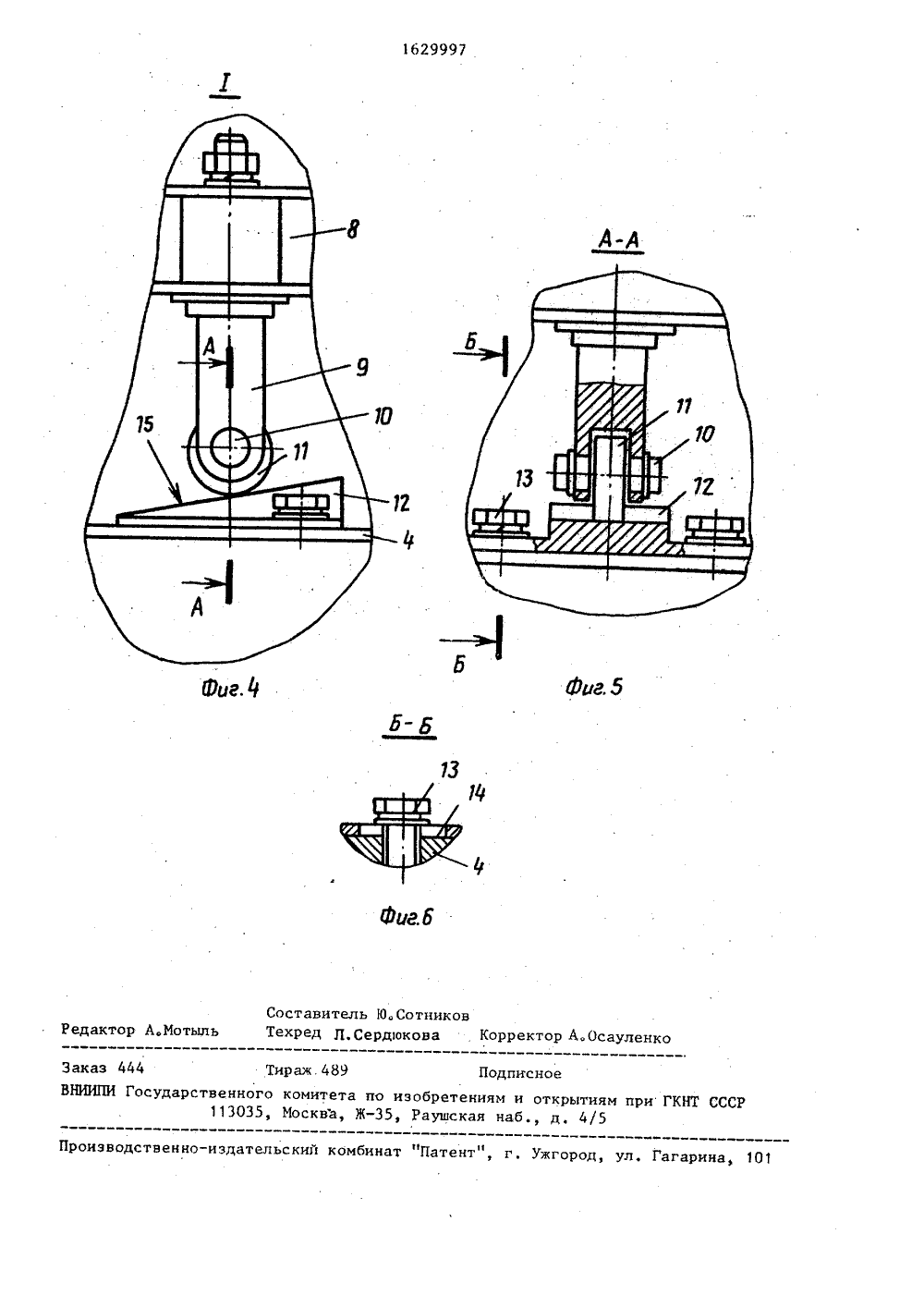

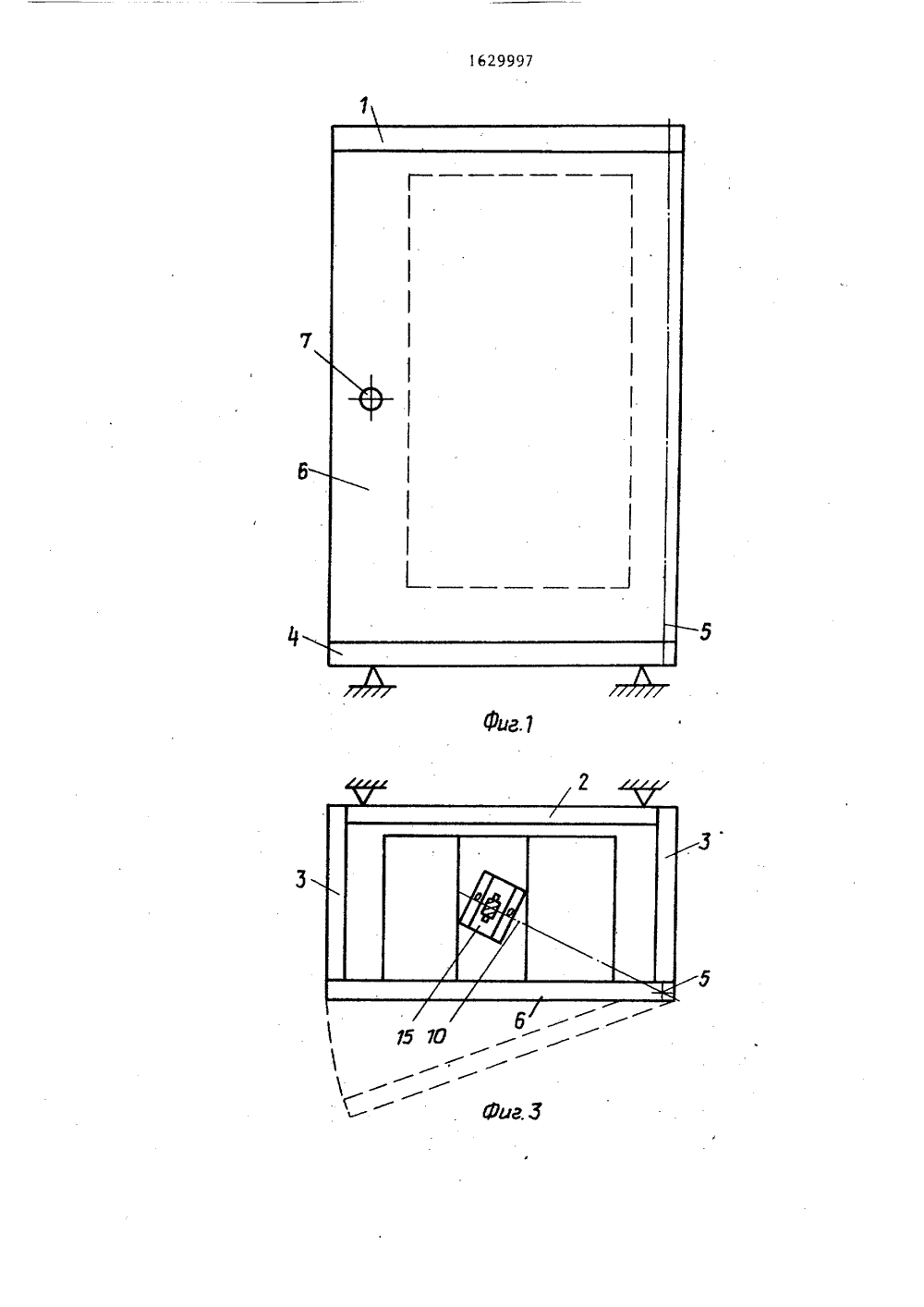

4 ленной на нижнем отсеке 8 секцией 6подводимой опорой в виде стержня 9 с .роликом 11 взаимодействующим с наклонной поверхностью 15 клина 12.1 з,п.ф-лы, 6 ил. 3 1629997 секцию 6 с отсеками 8 для размещения блоков радиоэлектронной аппаратуры (не показаны), снабжен установленным на основании 4 с возможностью перемещения и Фиксации клином 12 и закреп Изобретение относится к радиотехнике и может быть использовано в несущих конструкциях радиоэлектронной аппаратуры.Цель изобретения - повышение на дежности за счет увеличения виброустойчивости конструкции шкафа.Йа Фиг.1 изображен шкаф для размещения радиоэлектронной аппаратуры, общий вид; на фиг,2 - то же, вид сбо ку;,на фиг,3 - то же, вид сверху; на фиг.4 - узел 1 на Фиг.2; на фиг.5 - сечение А-А на Фиг.4; на фиг.6 - сечение Б-Б на Фиг.5.Шкаф для размещения радиоэлектрон 25 ной аппаратуры содержит верхнее основание 1, соединенное с помощью задней 2 и боковых 3 стенок с нижним основанием 4, и установленную на оси 5 поворотную секцию 6 с замком 7 и от- ЗО секами 8 для размещения блоков радиоэлектронной аппаратуры при этом на нижнем отсеке 8 закреплена подводимая опора, выполненная в виде стержня 9 с осью 10 с роликом 11, а на основа-. 35 нии 4 установлен клин 12, закрепленный с помощью болтов 13, размещенных 1 в его овальных пазах 14, с возможностью изменения .положения самого клина и, тем самым, его нак-. 40 лонной поверхности 15.При сборке шкафа, освобождая болты 13, выставляют клин 12 таким образом, чтобы при закрытом положении секции 6 с установленными в ней бло ками радиоэлектронной аппаратуры выбирались люфты в шарнирных соединениях секции 6 со стенкой 3 и ролика 11 с осью 10, а также прогиб секции 6 под действием собственного веса и 50 веса установленных в них блоков, после чего Фиксируют положение клина 12 болтами 13. В процессе эксплуатации шкафа предлагаемого после установки секции 6 в рабочее положение, фиксируемое замком 7, ролик 11 взаимодейству- ет с поверхностью 15 клина 12, передавая через него силу тяжести секции на основание 4, при этом люфты в имеющихся в шкафе шарнирных соединениях выбраны, что в целом обеспечивает повышение виброустойчивости шкафа.Оснащение поворотной секции подво- димой опорой, а нижнего основания- опорной поверхностью, установленной с возможностью взаимодействия с подводимой опорой, повышает надежность предлагаемого шкафа,Формула из о брет ения1. Шкаф для размещения радиоэлектронной аппаратуры, содержащий верхнее и нижнее основания, боковше стенки и поворотную секцию с размещенными в ней блоками радиоэлектроннойаппаратуры, о т л и ч а ю щ и й с ятем, что, с целью повышения. надежности, поворотная секция снабженаподводимой опорой, а нижнее основание выполнено с опорной поверхностью,причем подводимая опора закреплена наповоротной секции с возможностью вза 1имодействия с опорной поверхностьюнижнего основания,2. Шкаф по п.1, о т л и ч а ю т щ и й с я тем, что подводимая опора выполнена в виде стержня с роликом на одном его конце, а опорная поверхность нижнего основания выполнена в виде клина, установленного с возможностью перемещения, Фиксации и взаимодействия его наклонной поверхности с роликом подводимой опоры.Подписное аж. 489 изобретениям и открытиям при ГКНТ СССР Раушская наб., д, 4/5 издательский комбинат "Патент", г. Ужгород на, 10 Производственн ЗаказВНИИПИ Фиг осударственног 113035
СмотретьЗаявка
4486875, 26.09.1988
ПРЕДПРИЯТИЕ ПЯ Р-6082
БАРЛАСОВ РОЛЕН ЛЬВОВИЧ, ЭМЕЛЬДЕШ ИГОРЬ МАРКОВИЧ, ФЕОФАНОВ АЛЕКСАНДР ВИКТОРОВИЧ, ПЕТРОВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ
МПК / Метки
Метки: аппаратуры, радиоэлектронной, размещения, шкаф
Опубликовано: 23.02.1991
Код ссылки
