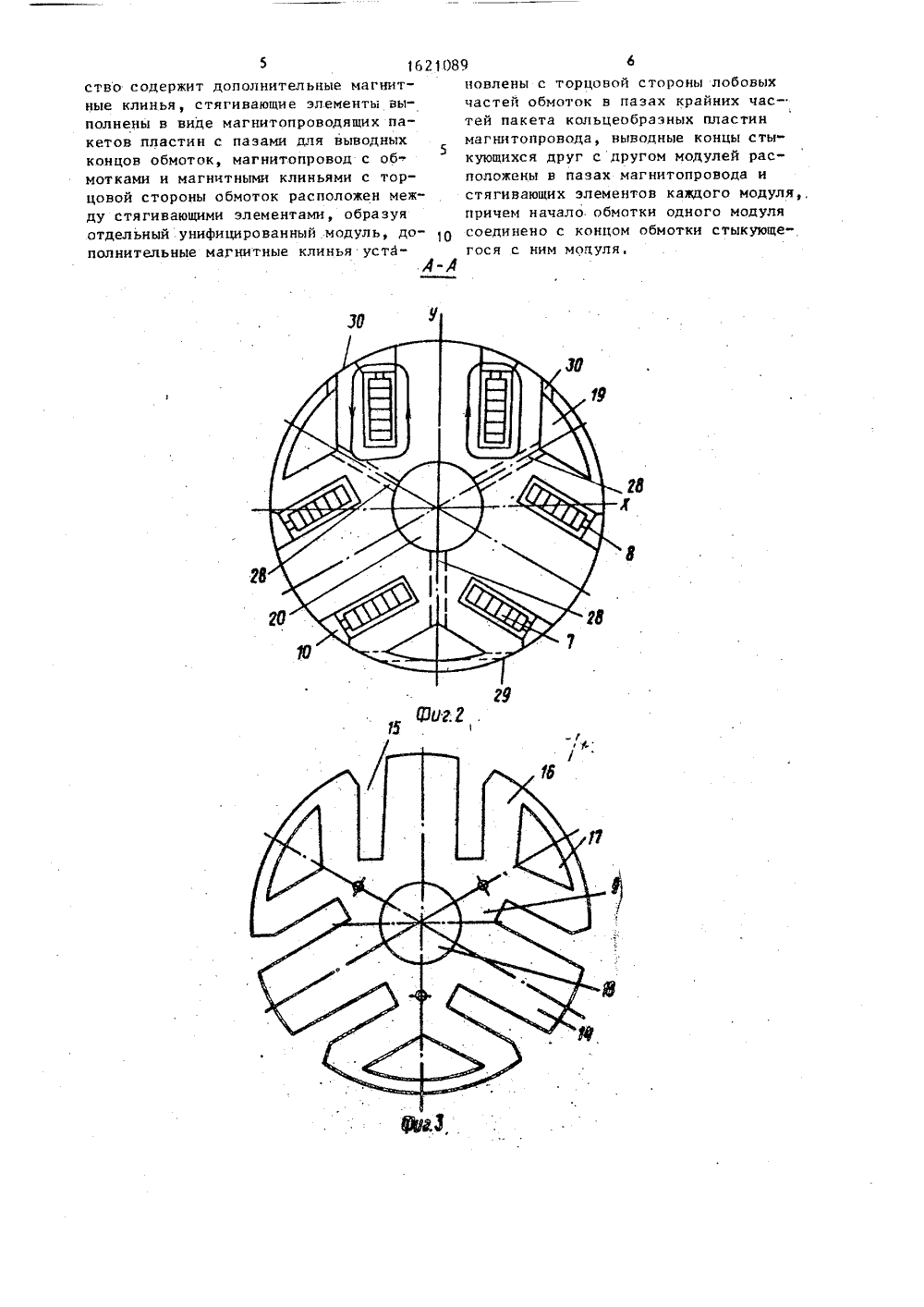

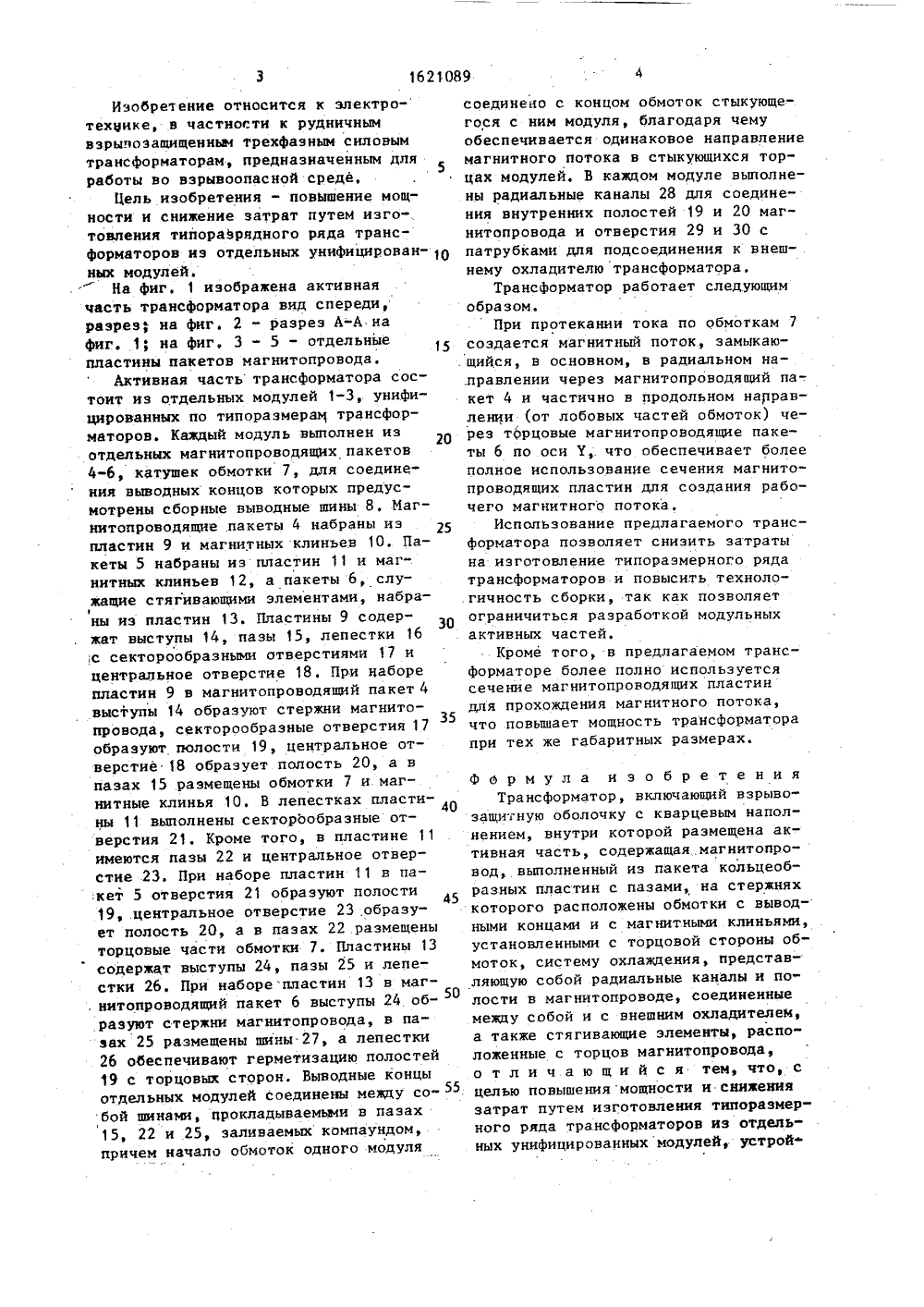

.1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР СКОМУ СВИДЕТЕЛЬСТ(7) Донецкий государственный инсттут проектирования организации шахного строительства(57) Изобретение относится к электротехнике, в частности к рудничнымвзрывозащищенным трехфазным силовым 2 трансформаторам. Цель изобретения - повышение мощности и снижение затрат путем изготовления типоразрядного ряда трансформаторов из отдельных унифицированных модулей. Активная часть трансформатора состоит из отдельных модулей 1, 2, 3, унифицированных по типоразмерам трансформаторов, 1 а - дый модуль выполнен из отдельных магнитопроводящих пакетов 4, 5, 6, катушек обмотки 7, для соединения выводных концов которых предусмотрены сборные выводные шины 8. Более полное использование магнитопровода обесПечивается замыканием магнитного потока по радиальным маг- с. нитопроводящим пакетам 4 и торцовым ф магнитопроводящим пакетам 6. 5 ил,1621089 40 45 50 55 Изобретение относится к электротехнике, в частности к рудничным взрынозащищенным трехфазным силовым трансформаторам, предназначенным для работы во взрывоопасной среде,Цель изобретения - повышение мощности и снижение затрат путем изго-. товления типоразрядного ряда трансформаторов из отдельных унифицированных модулей.На фиг. 1 изображена активная часть трансформатора вид спереди, разрез: на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - 5 - отдельные пластины пакетов магнитопровода,Активная часть трансформатора состоит из отдельных модулей 1-3, унифицированных по типоразмерам трансформаторов. Каждый модуль выполнен из отдельных магнитопроводящих пакетов 4-6, катушек обмотки 7, для соединения выводных концов которых предусмотрены сборные выводные шины 8. Магнитопроводящие пакеты 4 набраны из пластин 9 и магнитных клиньев 10, Пакеты 5 набраны из пластин 11 и магнитных клиньев 12, а пакеты 6, служащие стягивающими элементами, набраны из пластин 13. Пластины 9 содержат выступы 14, назы 15, лепестки 16 ,с секторообразными отверстиями 17 и центральное отверстие 18, При наборе пластин 9 в магнитопроводящий пакет 4 выступы 14 образуют стержни магнитопровода, секторообразные отверстия 17 образуют полости 19, центральное отверстие 18 образует полость 20, а в пазах 15 размещены обмотки 7 и магнитные клинья 10. В лепестках пластины 11 выполнены секторообразные отверстия 21Кроме того, в пластине 11 имеются пазы 22 и центральное отверстие 23. При наборе пластин 11 в па,кет 5 отверстия 21 образуют полости 19, .центральное отверстие 23 образует полость 20, а в пазах 22.размещены торцовые части обмотки 7. Пластины 13 содержа,т выступы 24, пазы 25 и лепестки 26. При наборепластин 13 в магнитопроводящий пакет 6 выступы 24 образуют стержни магнитопровода, в пазах 25 размещены шины.27, а лепестки 26 обеспечивают герметизацию полостей 19 с торцовых сторон. Выводные концы отдельных модулей соединены между со" бой шинами, црокладываемыми н пазах 15, 22 и 25, заливаемых компаундом, причем начало обмоток одного модуля соединено с концом обмоток стыкующегося с ним модуля, благодаря чемуобеспечивается одинаковое направлениемагнитного потока в стыкующихся торцах модулей, В каждом модуле выполнены радиальные каналы 28 для соединения внутренних полостей 19 и 20 магнитопровода и отнерстия 29 и 30 спатрубками для подсоединения к внешнему охладителю трансформатора,Трансформатор работает следующимобразом.При протекании тока по обмооткам 715 создается магнитный поток, замыкаю. щийся, н основном, в радиальном на.правлении через магнитопроводящий па-.кет 4 и частично в продольном направлении (от лобовых частей обмоток) через тррцовые магнитопронодящие пакеты 6 по оси У,. что обеспечивает болееполное использование сечения магнитопроводящих пластин для создания рабочего магнитного потока.25 Использование предлагаемого трансформатора позволяет .снизить затратына изготовление типоразмерного рядатрансформаторов и повысить технологичность сборки, так как позволяетограничиться разработкой модульныхактивных частей,Кроме того, в предлагаемом трансформаторе более полноиспользуетсясечение магнитопроводящих пластиндля прохождения магнитного потока,35что повышает мощность трансформаторапри тех же габаритных размерах. ф б р м у л а изобретенияТрансформатор, включающий взрывозащитную оболочку с кварцевым наполнением, внутри которой размещена активная часть, содержащая.магнитопронод, выполненный из пакета кольцеобразных пластин с пазами, на стержнях которого расположены обмотки с выводными концами и с магнитными клиньями, установленными с торцовой стороны обмоток, систему охлаждения, представляющую собой радиальные каналы и полости в магнитопроноде, соединенные между собой и с ннешним охладителем, а также стягивающие элементы, расположенные с торцов магнитопровода,о т л и ч а ю щ и й с я тем, что, сцелью повышениямощности и снижениязатрат путем изготовления типоразмерного ряда трансформаторов из отдельных унифицированных модулей, устрой1 б 2ство содержит дополнительные магнитные клинья, стягивающие элементы выполнены в вице магнитопроводящих пакетов пластин с пазами для выводных концов обмоток, магнитопровод с обмотками и магнитными клиньями с торцовой стороны обмоток расположен между стягивающими элементами, образуя отдельный унифицированный модуль, дополнительные магнитные клинья уста" 1089 6новлены с торцовой стороны лобовыхчастей обмоток в пазах крайних частей пакета кольцеобразных пластин 5магнитопровода, выводные концы стыкующихся друг с другом модулей расположены в пазах магнитопровода истягивающих элементов каждого модуляпричем начало обмотки одного модулясоединено с концом обмотки стыкующегося с ним модуля.1621089 Коррек е аказ 4250 ТиражНИИПИ Государственного комитета по изобре СССР113035, Москва, Ж, Рауш Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагар Составитель И.Якимеедактор Е.Копча Техред А.Кравчук Подпис ноетениям и открытиям при ГКНТская.наб., д. 4/5
