Цистерна для вязких нефтепродуктов

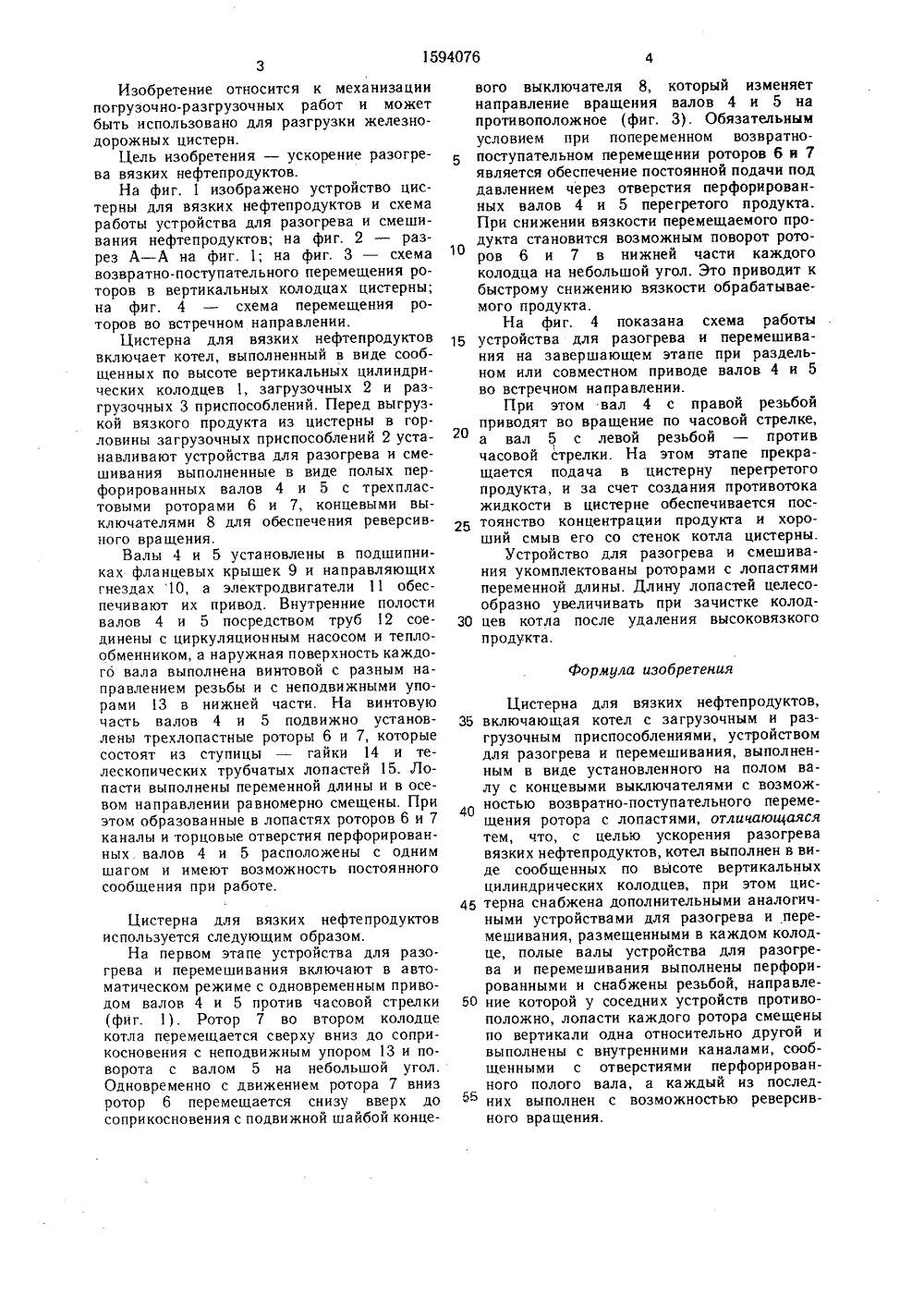

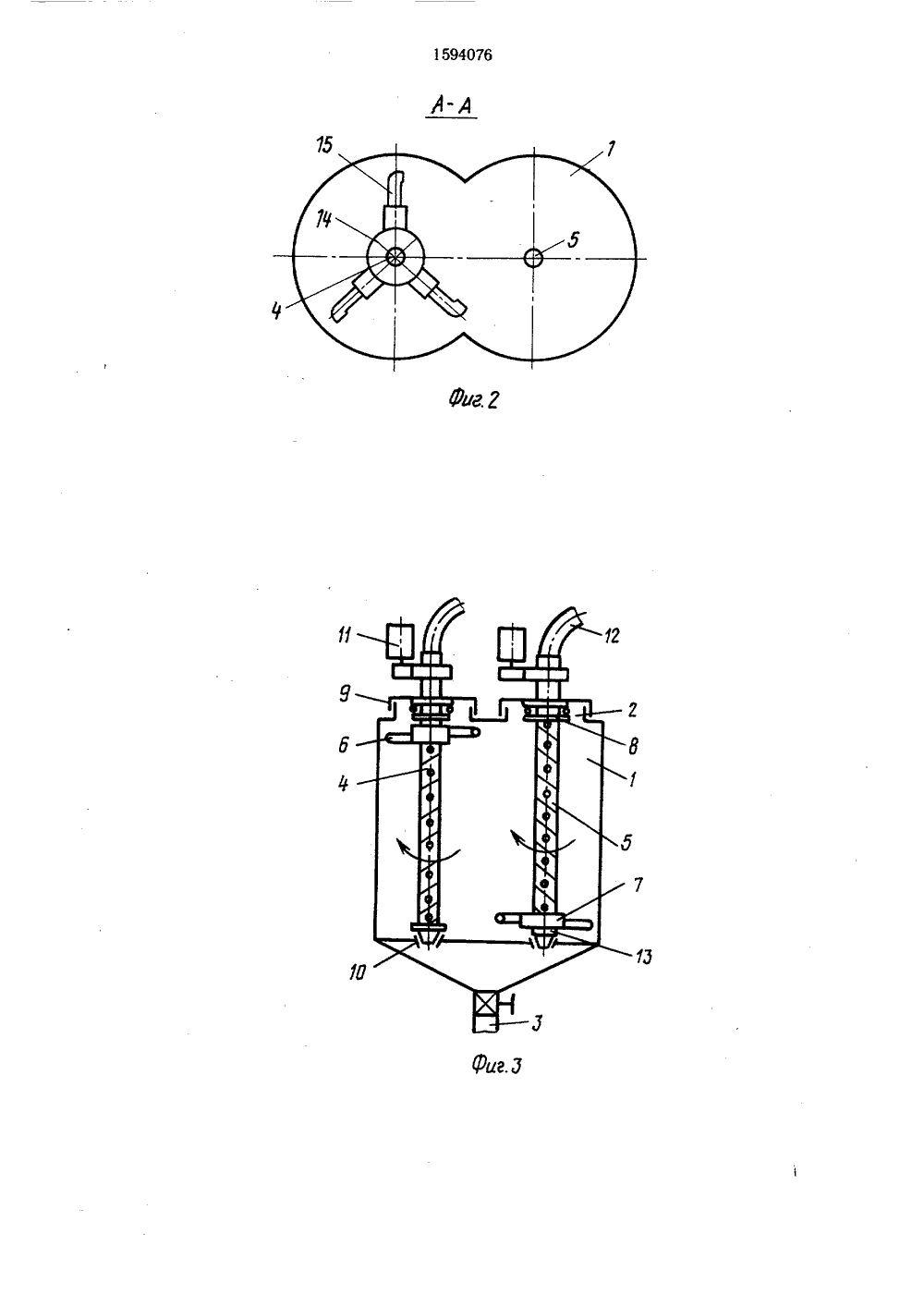

.3 (088.8)кое свидетельство ССкл, В 65 Р 88/74, 19РНА ЛЯ ВЯЗКИ СР 86. Х НЕФТЕханизации и может железноодуктами. разогрева ля вязких выполнен- ертикаль- загрузочблениями. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗЯБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относится к м погрузочно-разгрузочных работ быть использовано для разгрузк дорожных цистерн с вязкими п Цель изобретения - ускорение вязких нефтепродуктов. Цистерна нефтепродуктов содержит котел ный в виде сообщенных по высоте ных цилиндрических колодцев 1 ными 2 и разгрузочными 3 приспо 1)5 В 65 Р 88/74, В 65 б 69/ Цистерна снабжена дополнительно устроиствами для разогрева и перемешивания, состоящими из полых перфорированных валов 4 и 5 с трехлопастными роторами 6 и 7 и концевыми выключателями 8, а также фланцевых крышек 9 с подшипниками, направляющих гнезд 10, привода и труб 12 для соединения валов 4 и 5 с циркуляционным насосом и теплообменником. Наружная поверхность каждого вала выполнена винтовой с разным направлением резьбы и с неподвижным упором 13 в нижней части, На винтовую часть валов 4 и 5 подвижно установлены роторы 6 и 7, которые состоят из ступицы - гайки и телескопических трубчатых лопастей. Каналы роторов имеют возможность постоянного сообщения с торцовыми отверстиями перфорированных валов 4 и 5, каждый из которых выполнен с возможностью реверсивного вращения, 4 ил.Изобретение относится к механизации погрузочно-разгрузочных работ и может быть использовано для разгрузки железнодорожных цистерн.Цель изобретения - ускорение разогрева вязких нефтепродуктов.На фиг, 1 изображено устройство цистерны для вязких нефтепродуктов и схема работы устройства для разогрева и смешивания нефтепродуктов; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - схема возвратно-поступательного перемещения роторов в вертикальных колодцах цистерны; на фиг. 4 - схема перемещения роторов во встречном направлении.Цистерна для вязких нефтепродуктов включает котел, выполненный в виде сообщенных по высоте вертикальных цилиндрических колодцев 1, загрузочных 2 и разгрузочных 3 приспособлений. Перед выгрузкой вязкого продукта из цистерны в горловины загрузочных приспособлений 2 устанавливают устройства для разогрева и смешивания выполненные в виде полых перфорированных валов 4 и 5 с трехпластовыми роторами 6 и 7, концевыми выключателями 8 для обеспечения реверсивного вращения.Валы 4 и 5 установлены в подшипниках фланцевых крышек 9 и направляющих гнездах 10, а электродвигатели 11 обеспечивают их привод. Внутренние полости валов 4 и 5 посредством труб 12 соединены с циркуляционным насосом и теплообменником, а наружная поверхность каждого вала выполнена винтовой с разным направлением резьбы и с неподвижными упорами 13 в нижней части. На винтовую часть валов 4 и 5 подвижно установлены трехлопастные роторы 6 и 7, которые состоят из ступицы - гайки 14 и телескопических трубчатых лопастей 15. Лопасти выполнены переменной длины и в осевом направлении равномерно смещены. При этом образованные в лопастях роторов 6 и 7 каналы и торцовые отверстия перфорированных валов 4 и 5 расположены с одним шагом и имеют возможность постоянного сообщения при работе. Цистерна для вязких нефтепродуктов используется следующим образом.На первом этапе устройства для разогрева и перемешивания включают в автоматическом режиме с одновременным приводом валов 4 и 5 против часовой стрелки (фиг. 1). Ротор 7 во втором колодце котла перемещается сверху вниз до соприкосновения с неподвижным упором 13 и поворота с валом 5 на небольшой угол. Одновременно с движением ротора 7 вниз ротор 6 перемещается снизу вверх до соприкосновения с подвижной шайбой конце Цистерна для вязких нефтепродуктов, включающая котел с загрузочным и разгрузочным приспособлениями, устройством для разогрева и перемешивания, выполненным в виде установленного на полом валу с концевыми выключателями с возможностью возвратно-поступательного перемещения ротора с лопастями, отличающаяся тем, что, с целью ускорения разогрева вязких нефтепродуктов, котел выполнен в виде сообщенных по высоте вертикальных цилиндрических колодцев, при этом цистерна снабжена дополнительными аналогичными устройствами для разогрева и перемешивания, размещенными в каждом колодце, полые валы устройства для разогрева и перемешивания выполнены перфорированными и снабжены резьбой, направление которой у соседних устройств противоположно, лопасти каждого ротора смещены по вертикали одна относительно другой и выполнены с внутренними каналами, сообщенными с отверстиями перфорированного полого вала, а каждый из последних выполнен с возможностью реверсивного вращения. 35 40 45 50 55 5 10 15 20 25 30 вого выключателя 8, который изменяет направление вращения валов 4 и 5 на противоположное (фиг. 3), Обязательным условием при попеременном возвратно- поступательном перемещении роторов 6 и 7 является обеспечение постоянной подачи под давлением через отверстия перфорированных валов 4 и 5 перегретого продукта. При снижении вязкости перемещаемого продукта становится возможным поворот роторов 6 и 7 в нижней части каждого колодца на небольшой угол. Это приводит к быстрому снижению вязкости обрабатываемого продукта.На фиг. 4 показана схема работы устройства для разогрева и перемешивания на завершающем этапе при раздельном или совместном приводе валов 4 и 5 во встречном направлении.При этом вал 4 с правой резьбой приводят во вращение по часовой стрелке, а вал 5 с левой резьбой - против),часовой стрелки. На этом этапе прекращается подача в цистерну перегретого продукта, и за счет создания противотока жидкости в цистерне обеспечивается постоянство концентрации продукта и хороший смыв его со стенок котла цистерны.Устройство для разогрева и смешивания укомплектованы роторами с лопастями переменной длины, Длину лопастей целесообразно увеличивать при зачистке колодцев котла после удаления высоковязкого продукта.Формула изобретенияКорректор Т. Малец Подписноеи открытиям при ГКНТ СС на б., д. 4/5Ужгород, ул. Гагарина, 1 О
