Устройство для измельчения целлюлозосодержащего материала

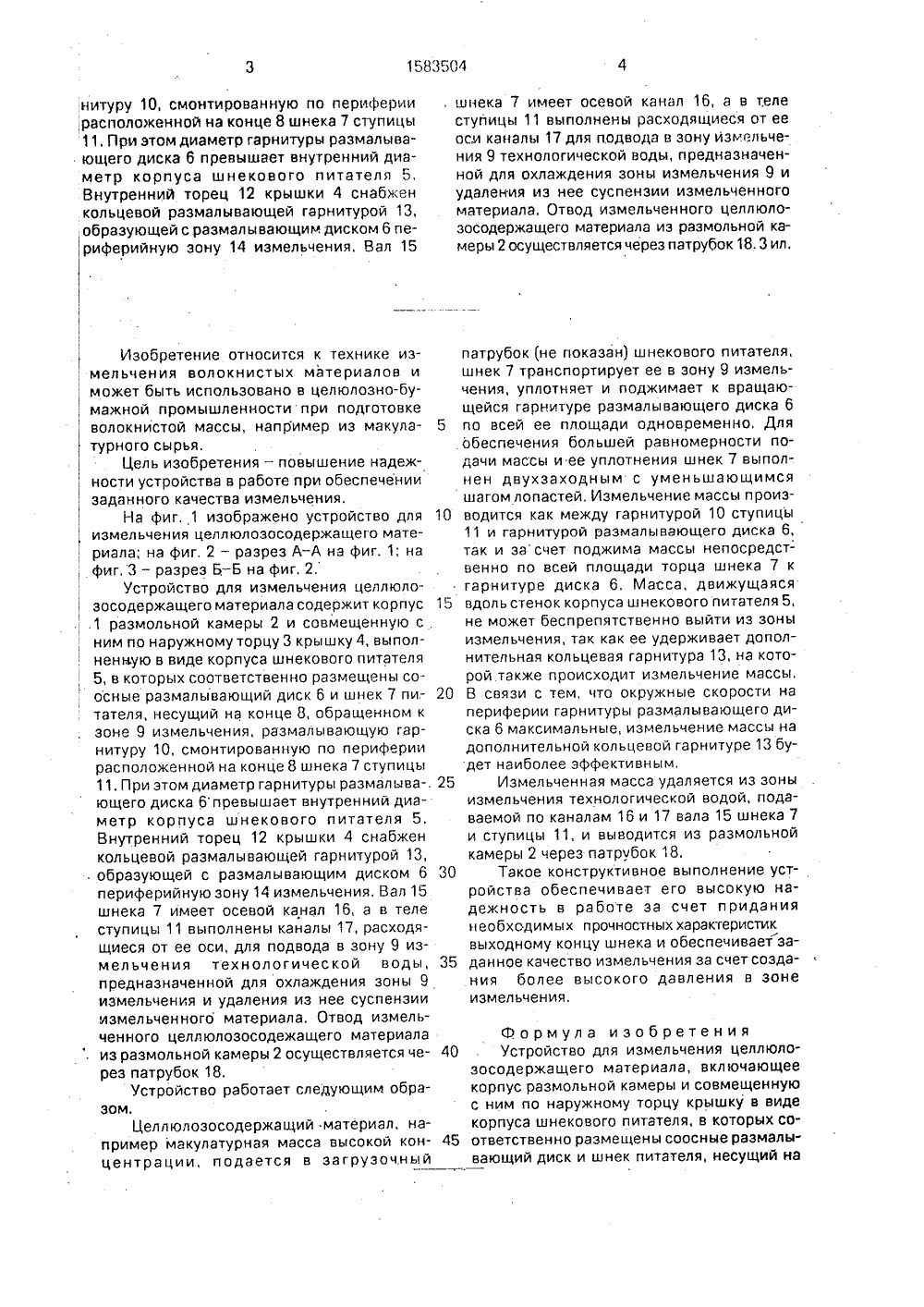

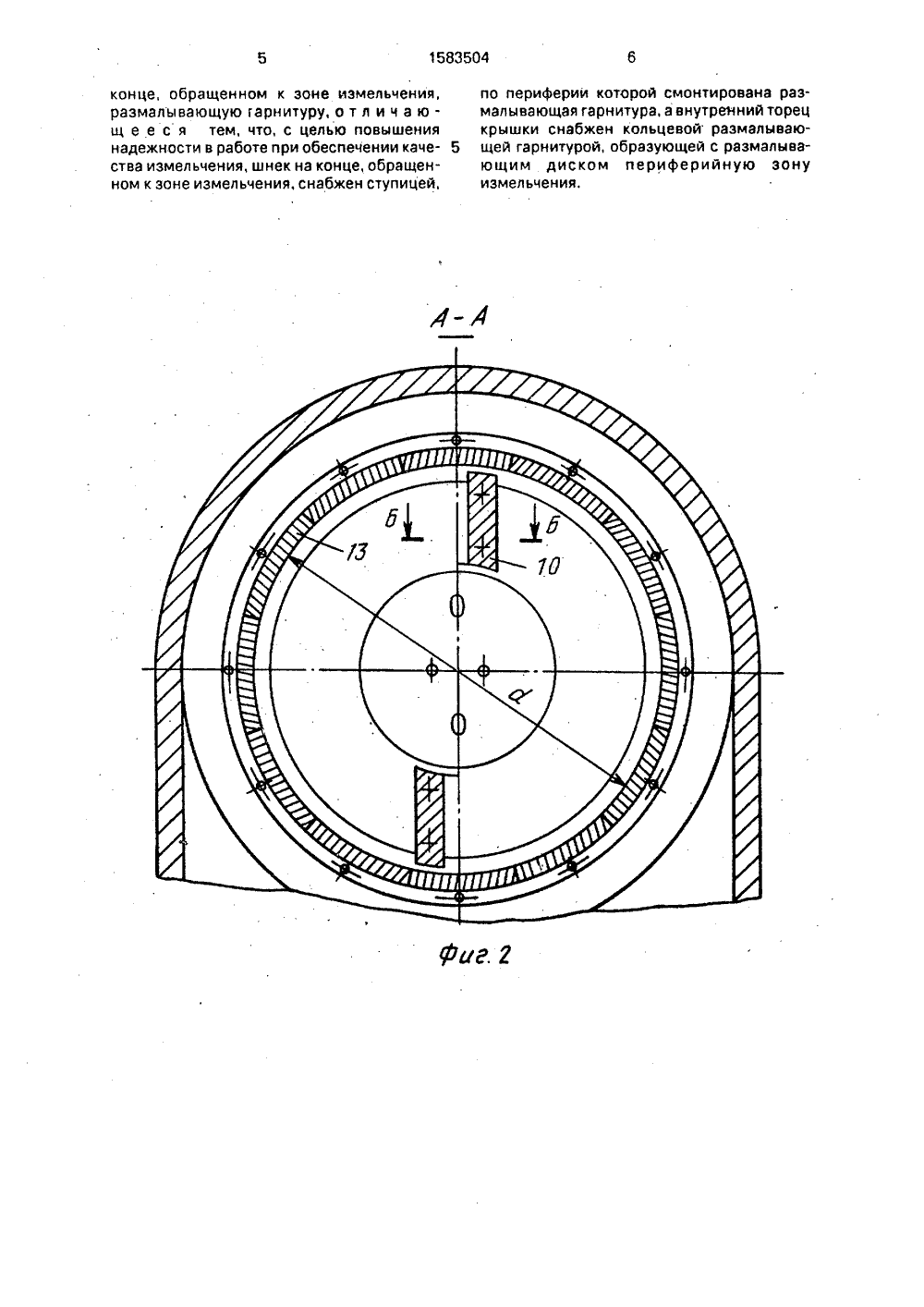

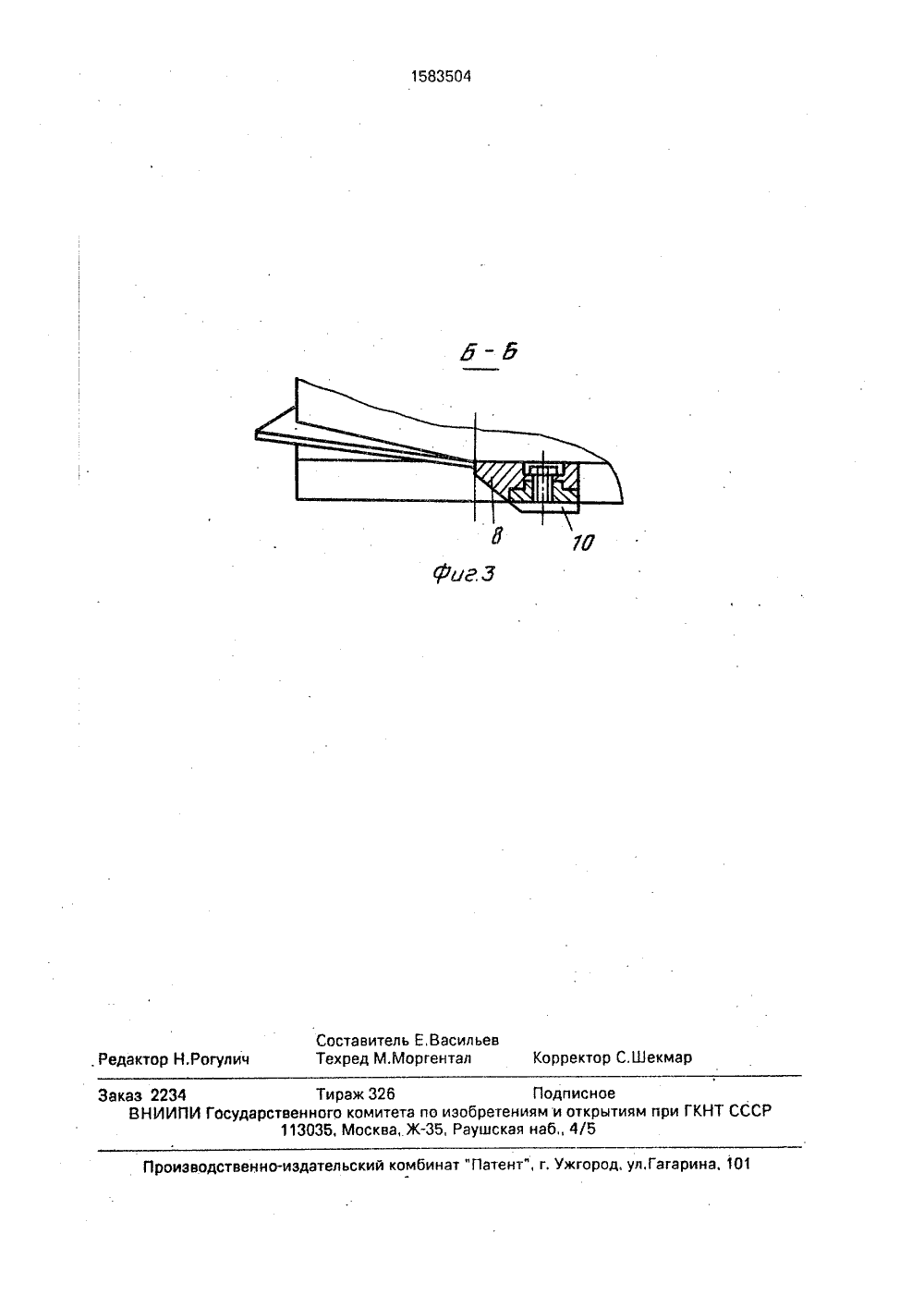

(5 ц 5 О 21 В 1/00 РЕТЕНИЯ из- А ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ, И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗО АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Научно-исследовательский и проектноконструкторский институт целлюлозногомашиностроения(56) Авторское свидетельство СССРМ 1236031, кл. 0 21 В 1/00, 1984.(54) УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯЦЕЛЛЮЛОЗОСОДЕРЖАЩЕГО МАТЕРИАЛА(57) Изобретение относится к техникемельчения волокнистых материалов и 1583504 А 1 жет быть использовано в целлюлозно-бумажной промышленности при подготовке волокнистой массы, например из макулатурного сырья, Цель изобретения - повышение надежности устройства в работе при обеспечении заданного качества измельчения, Устройство для измельчения целлюлозосодержащего материала содержит корпус 1 размольной камеры 2 и совмещенную с ним по наружному торцу 3 крышку 4, выполненную в виде корпуса шнекового питателя 5, в которых соответственно размещены соосные размалывающий диск 6 и шнек 7 питателя, несущий на конце 8, обращенном к зоне 9 измельчения, размалывающую гар1583504 нитуру 10, смонтированную по периферии ,расположенной на конце 8 шнека 7 ступицы 11. При этом диаметр гарнитуры размалывающего диска 6 превышает внутренний диаметр корпуса шнекового питателя 5, Внутренний торец 12 крышки 4 снабжен кольцевой размалывающей гарнитурой 13, образующей с размалывающим диском 6 периферийную зону 14 измельчения, Вал 15. шнека 7 имеет осевой канал 16, а в теле ступицы 11 выполнены расходящиеся от ее оси каналы 17 для подвода в зону измельчения 9 технологической воды, предназначенной для охлаждения зоны измельчения 9 и удаления из нее суспензии измельченного материала, Отвод измельченного целлюлоэосодержащего материала иэ размольной камеры 2 осуществляется через патрубок 18. 3 ил. патрубок (не показан) шнекового питателя, шнек 7 транспортирует ее в зону 9 измельчения, уплотняет и поджимает к вращающейся гарнитуре размалывающего диска 65 по всей ее площади одновременно, Для .обеспечения большей равномерности подачи массы и ее уплотнения шнек 7 выполнен двухзаходным с уменьшающимся шагом лопастей, Иэмельчение массы проиэ 10 водится как между гарнитурой 10 ступицы 11 и гарнитурой размалывающего диска 6, так и засчет поджима массы непосредственно по всей площади торца шнека 7 к гарнитуре диска 6, Мааса, движущаяся15 вдоль стенок корпуса шнекового питателя 5, не может беспрепятственно выйти из зоны измельчения, так как ее удерживает дополнительная кольцевая гарнитура 13, на которой также происходит измельчение массы,20 В связи с тем, что окружные скорости на периферии гарнитуры размалывающего диска 6 максимальные, измельчение массы на дополнительной кольцевой гарнитуре 13 будет наиболее эффективным,25 Измельченная масса удаляется из зоны измельчения технологической водой, подаваемой по каналам 16 и 17 вала 15 шнека 7 и ступицы 11, и выводится иэ размольной камеры 2 через патрубок 18,30 Такое конструктивное выполнение устройства обеспечивает его высокую надежность в работе за счет придания необхсдимых прочностныххарактеристик выходному концу шнека и обеспечивает за 35 данное качество измельчения за счет создания более высокого давления в зоне измельчения,Формула изобретения 40 Устройство для измельчения целлюлозосодержащего материала, включающее корпус размольной камеры и совмещенную с ним по наружному торцу крышку в виде корпуса шнекового питателя, в которых со ответственно размещены соосные размалывающий диск и шнек питателя, несущий наконце, обращенном к зоне измельчения, размалывающую гарнитуру, о т л и ч а ющ е е с я тем, что, с целью повышения надежности в работе при обеспечении каче ства измельчения, шнек на конце, обращенном к зоне измельчения, снабжен ступицей,по периферии которой смонтирована размалывающая гарнитура, а внутренний торец крышки снабжен кольцевой размалывающей гарнитурой, образующей с размалывающим диском периферийную зону измельчения.1583504 Составитель Е,ВасильевТехред М.Моргентал Корректор С. Шекмар Редактор Н.Рогулич Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Заказ 2234 Тираж 326 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
