Устройство для отображения информации

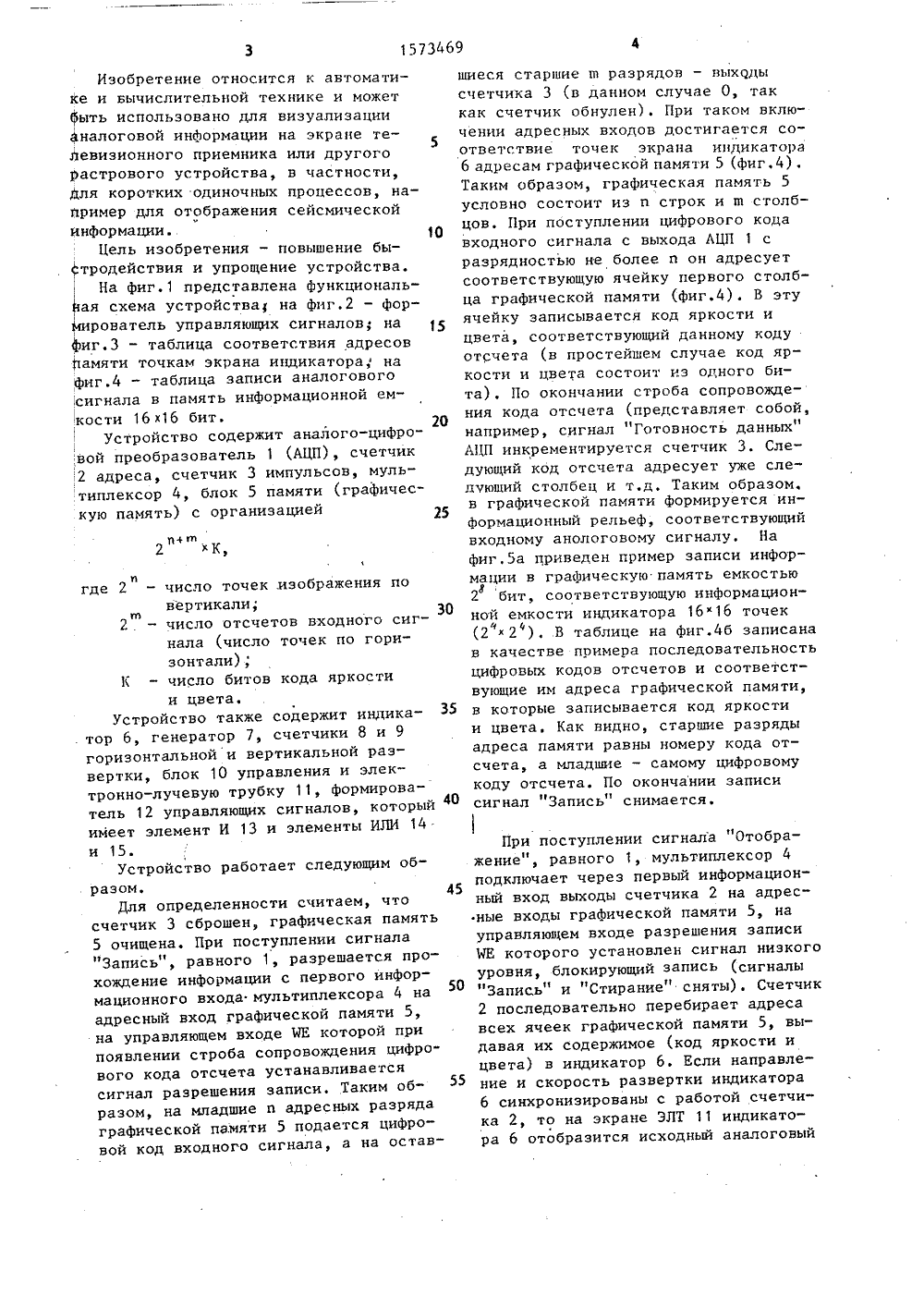

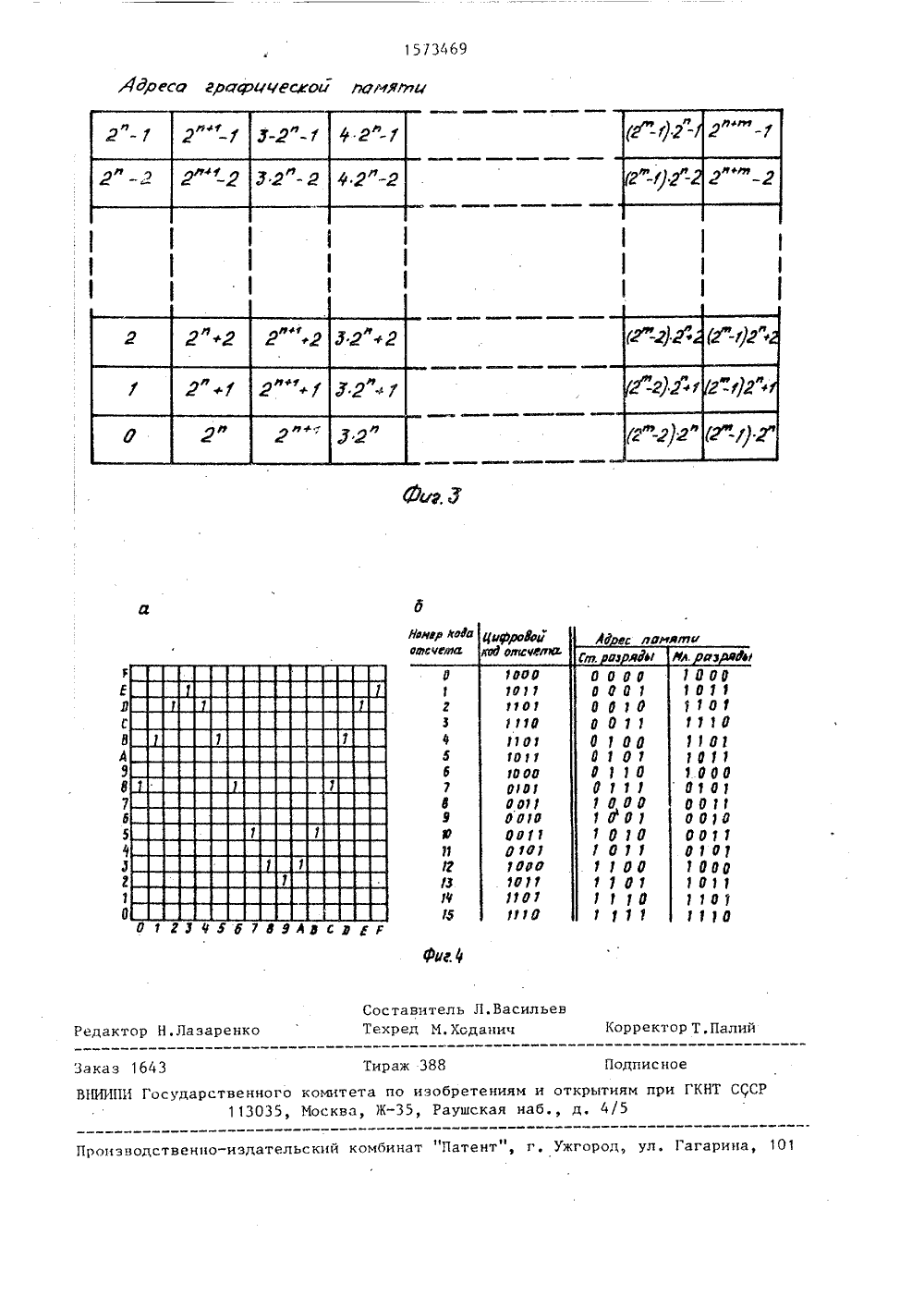

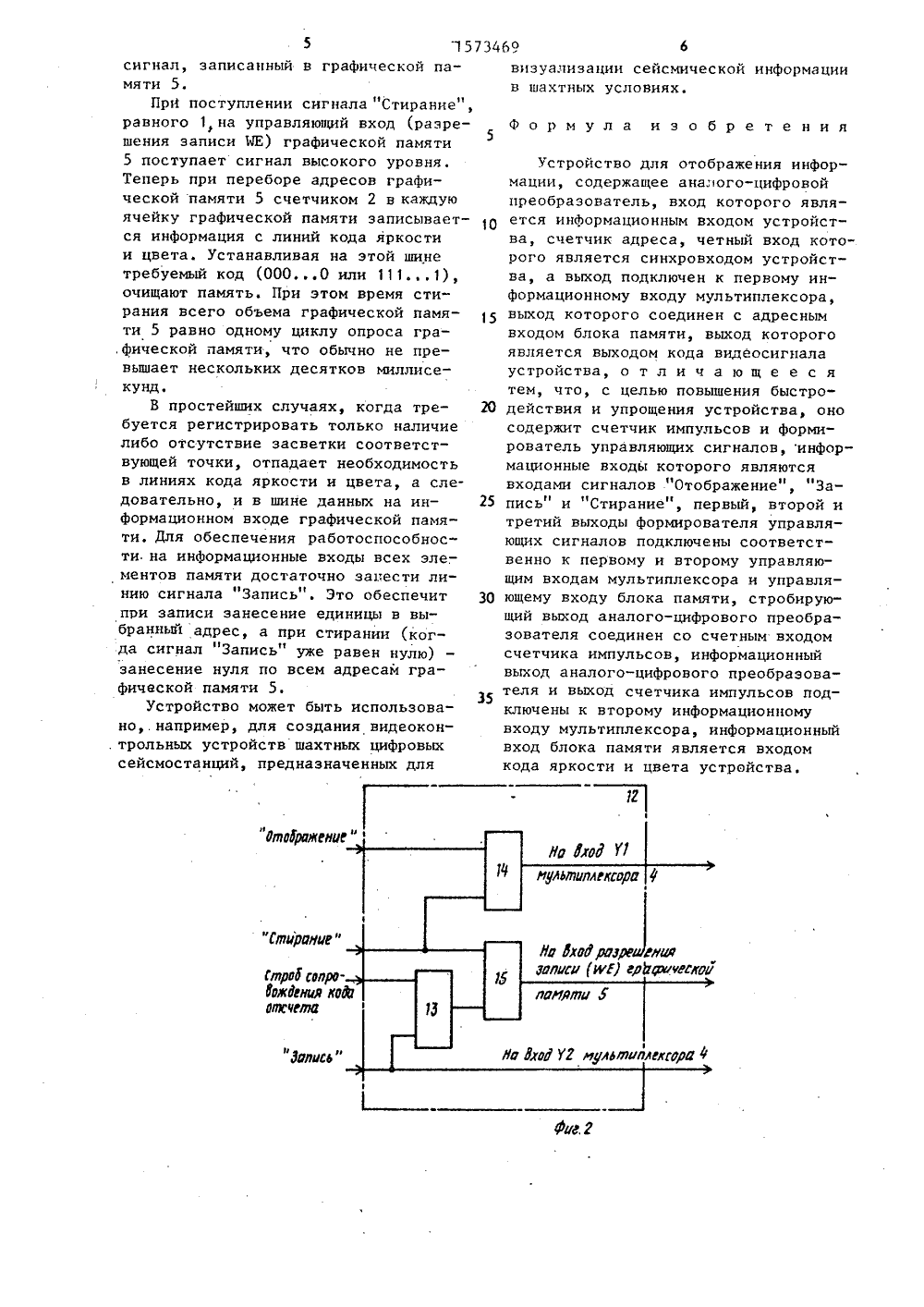

1573469 и+Щ,2 хК,Изобретение относится к автоматике и вычислительной технике и может врыть использовано для визуализации аналоговой информации на экране телевизионного приемника или другого5 растрового устройства, в частности, Для коротких одиночных процессов, наПример для отображения сейсмической информации.Цель изобретения - повышение быстродействия и упрощение устройства.На фиг.1 представлена функциональая схема устройства на Фиг.2 - Формирователь управляющих сигналов; на фиг.3 - таблица соответствия адресов Памяти точкам экрана индикатора, на Фиг4 - таблица записи аналогового сигнала в память информационной емкости 16 х 16 бит.Устройство содержит аналого-цифровой преобразователь 1 (АЦП), счетчик 2 адреса, счетчик 3 импульсов, мультиплексор 4, блок 5 памяти (графическую память) с организацией 25 1Пгде 2 - число точек изображения повертикали;2. - число отсчетов входного сигнала (число точек по горизонтали);К - число битов кода яркостии цвета.Устройство также содержит индика тор 6, генератор 7, счетчики 8 и 9 горизонтальной и вертикальной развертки, блок 10 управления и электронно-лучевую трубку 11, формирователь 12 управляющих сигналов, который 4 О имеет элемент И 13 и элементы ИЛИ 14. и 15.Устройство работает следующим образом.4Для определенности считаем, что счетчик 3 сброшен, графическая память 5 очищена. При поступлении сигнала "Запись", равного 1, разрешается прохождение информации с первого информационного входа мультиплексора 4 на адресный вход графической памяти 5, на управляющем входе ЧЕ которой при появлении строба сопровождения цифро" вого кода отсчета устанавливается сигнал разрешения записи. Таким образом, на младшие и адресных разряда графической памяти 5 подается цифровой код входного сигнала, а на оставшиеся старшие ш разрядов - выходы счетчика 3 (в данном случае О, так как счетчик обнулен). При таком включении адресных входов достигается соответствие точек экрана индикатора 6 адресам графической памяти 5 (фиг,4), Таким образом, графическая память 5 условно состоит из и строк и ш столбцов. При поступлении цифрового кода входного сигнала с выхода АЦП 1 с разрядностью не более п он адресует соответствующую ячейку первого столбца графической памяти (фиг.4), В эту ячейку записывается код яркости и цвета, соответствующий данному коду отсчета (в простейшем случае код яркости и цвета состоит из одного бита). По окончании строба сопровождения кода отсчета (представляет собой, например, сигнал Готовность данных" АЦП инкрементируется счетчик 3. Следующий код отсчета адресует уже следчющий столбец и т.д. Таким образом, в графической памяти формируется информационный рельеф, соответствующий входному анологовому сигналу. На фиг.5 а приведен пример записи информации в графическую память емкостью 82 бит, соответствующую информационной емкости индикатора 16"16 точекЦ(2 2 ), В таблице на Фиг.4 б записана в качестве примера последовательность цифровых кодов отсчетов и соответствующие им адреса графической памяти, в которые записывается код яркости и цвета. Как видно, старшие разряды адреса памяти равны номеру кода отсчета, а младшие - самому цифровому коду отсчета. По окончании записи сигнал "Запись" снимается. При поступлении сигнала "Отображение", равного 1, мультиплексор 4 подключает через первый информационный вход выходы счетчика 2 на адресные входы графической памяти 5, на управляющем входе разрешения записи И: которого установлен сигнал низкого уровня, блокирующий запись (сигналы "Запись" и "Стирание" сняты). Счетчик 2 последовательно перебирает адреса всех ячеек графической памяти 5, выдавая их содержимое (код яркости и цвета) в индикатор 6. Если направление и скорость развертки индикатора 6 синхронизированы с работой счетчика 2, то на экране ЭЛТ 11 индикатора 6 отобразится исходный аналоговый"Стирание" ГтроЮ сироЬкоеии каЖ Оикчепкй 7 5 157 Зсигнал, записанный в графической памяти 5.При поступлении сигнала "Стирание",равного 1, на управляющий вход (разрешения записи ИЕ) графической памяти55 поступает сигнал высокого уровня.Теперь при переборе адресов графической памяти 5 счетчиком 2 в каждуюячейку графической памяти записывается информация с линий кода яркостии цвета. Устанавливая на этой шинетребуемый код (0000 или 111),очищают память. При этом время стирания всего объема графической памяти 5 равно одному циклу опроса гра,фической памяти, что обычно не превышает нескольких десятков миллисекунд аВ простейших случаях, когда требуется регистрировать только наличиелибо отсутствие засветки соответствующей точки, отпадает необходимостьв линиях кода яркости и цвета, а следовательно, и в шине данных на информационном входе графической памяти. Для обеспечения работоспособности. на информационные входы всех элементов памяти достаточно завести линию сигнала Запись , Это обеспечит 30при записи занесение единицы в выбранный адрес, а при стирании (когда сигнал "Запись" уже равен нулю)занесение нуля по всем адресам графической памяти 5,Устройство может быть использовано,. например, для создания видеокон.трольных устройств шахтных цифровыхсейсмостанций, предназначенных для визуализации сейсмической информациив шахтных условиях. Формула и э о б р е т е н и я Устройство для отображения информации, содержащее аналого-цифровой преобразователь, вход которого является информационным входом устройства, счетчик адреса, четный вход которого является синхровходом устройства, а выход подключен к первому информационному входу мультиплексора, выход которого соединен с адресным входом блока памяти, выход которого является выходом кода видеосигнала устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия и упрощения устройства, оно содержит счетчик импульсов и формирователь управляющих сигналов, информационные входы которого являются входами сигналов "Отображение", "Запись" и "Стирание", первый, второй и третий выходы формирователя управляющих сигналов подключены соответственно к первому и второму управляющим входам мультиплексора и управляющему входу блока памяти, стробирующий выход аналого-цифрового преобразователя соединен со счетным входом счетчика импульсов, информационный выход аналого-цифрового преобразователя и выход счетчика импульсов подключены к второму информационному входу мультиплексора, информационный вход блока памяти является входом кода яркости и цвета устройства,15734 б 9 4 дреса грцсрцческоо даням Тех Редактор Н.Лазаренк ректор Т.Палий 38 П сно ГНТ СЧСР комит Москв н 11роизводственно-издательский комбинат Патент , г, Ужго Гагарина, 101 Заказ 1643 ВНИИПИ Государственног 113035
