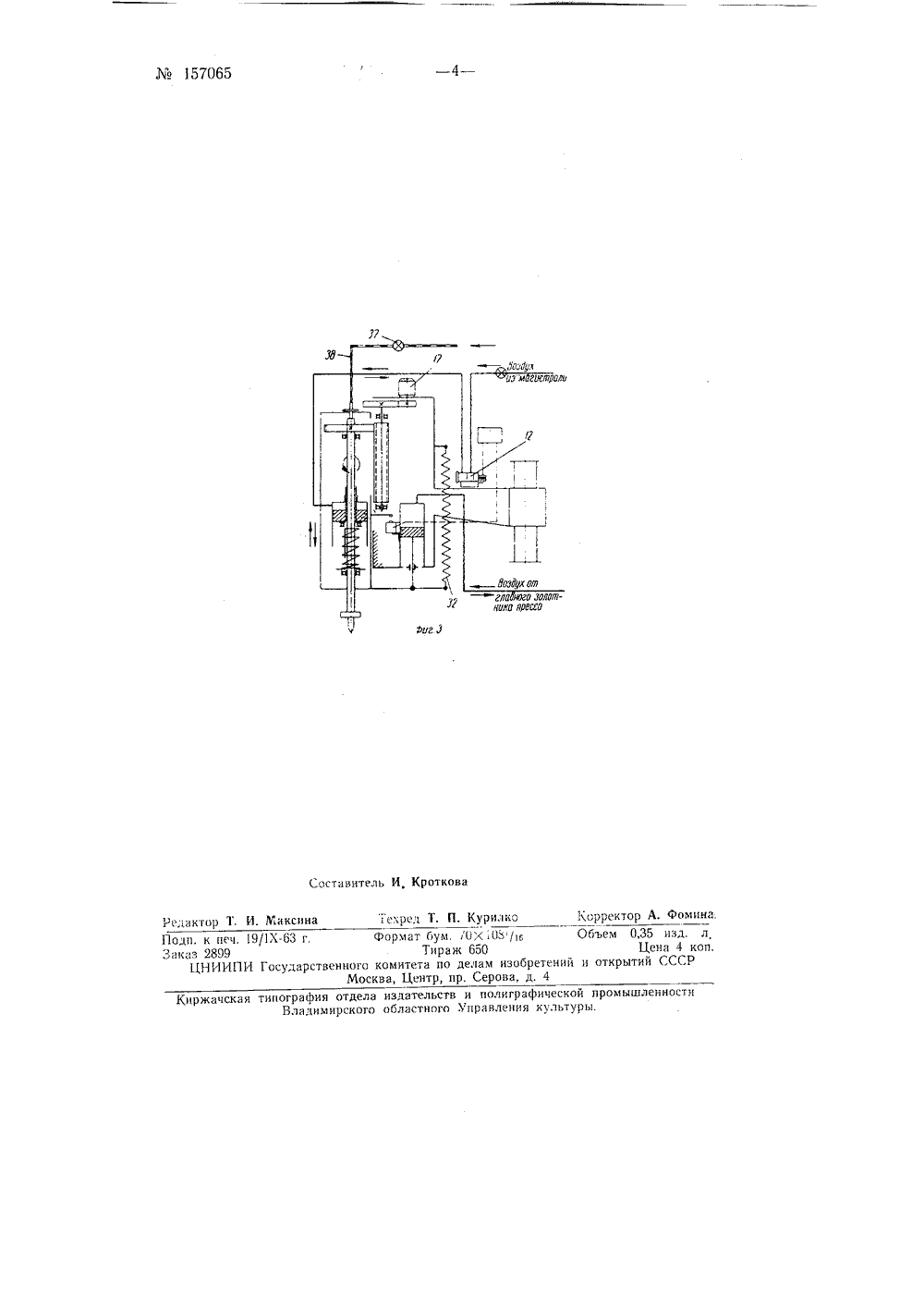

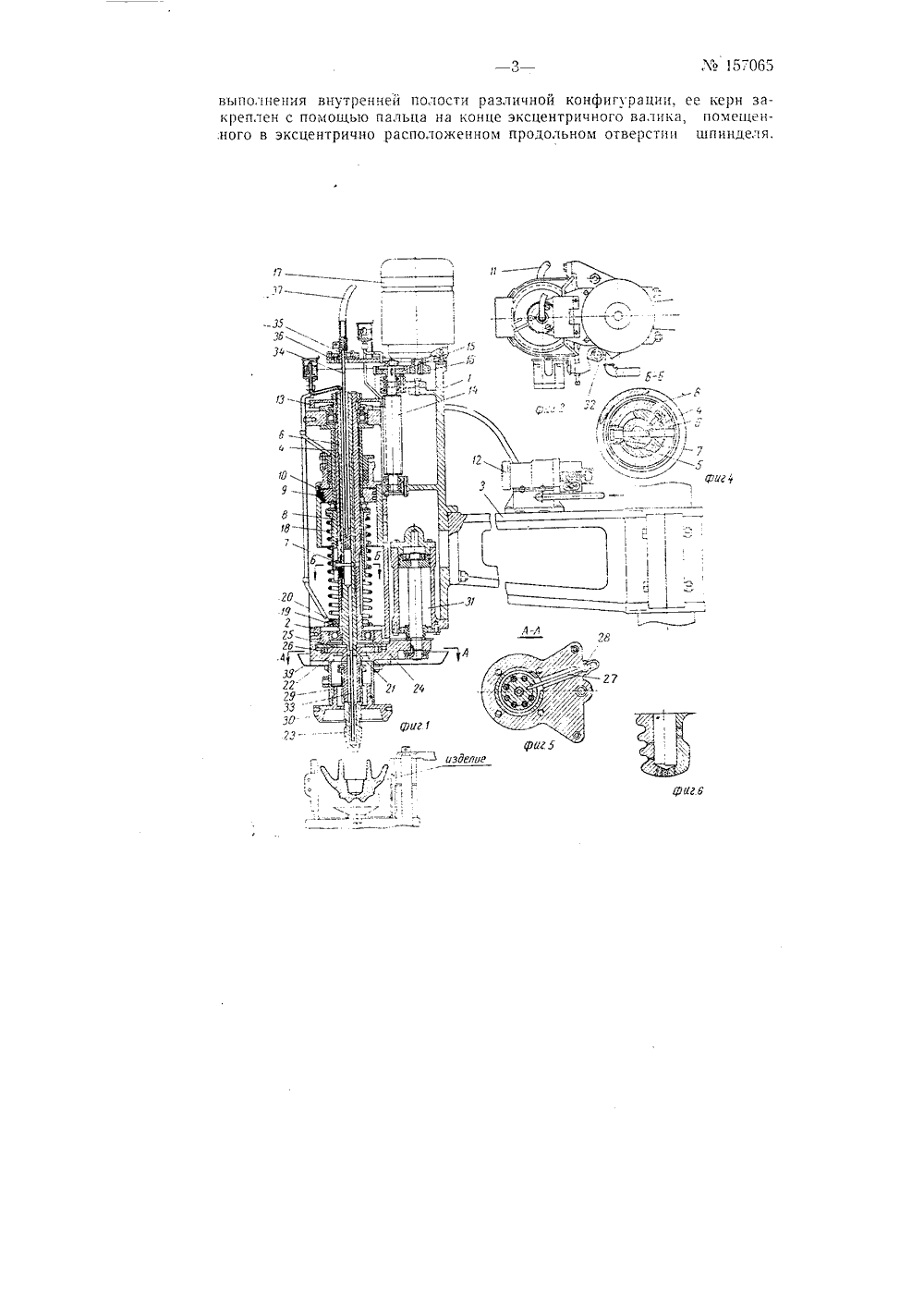

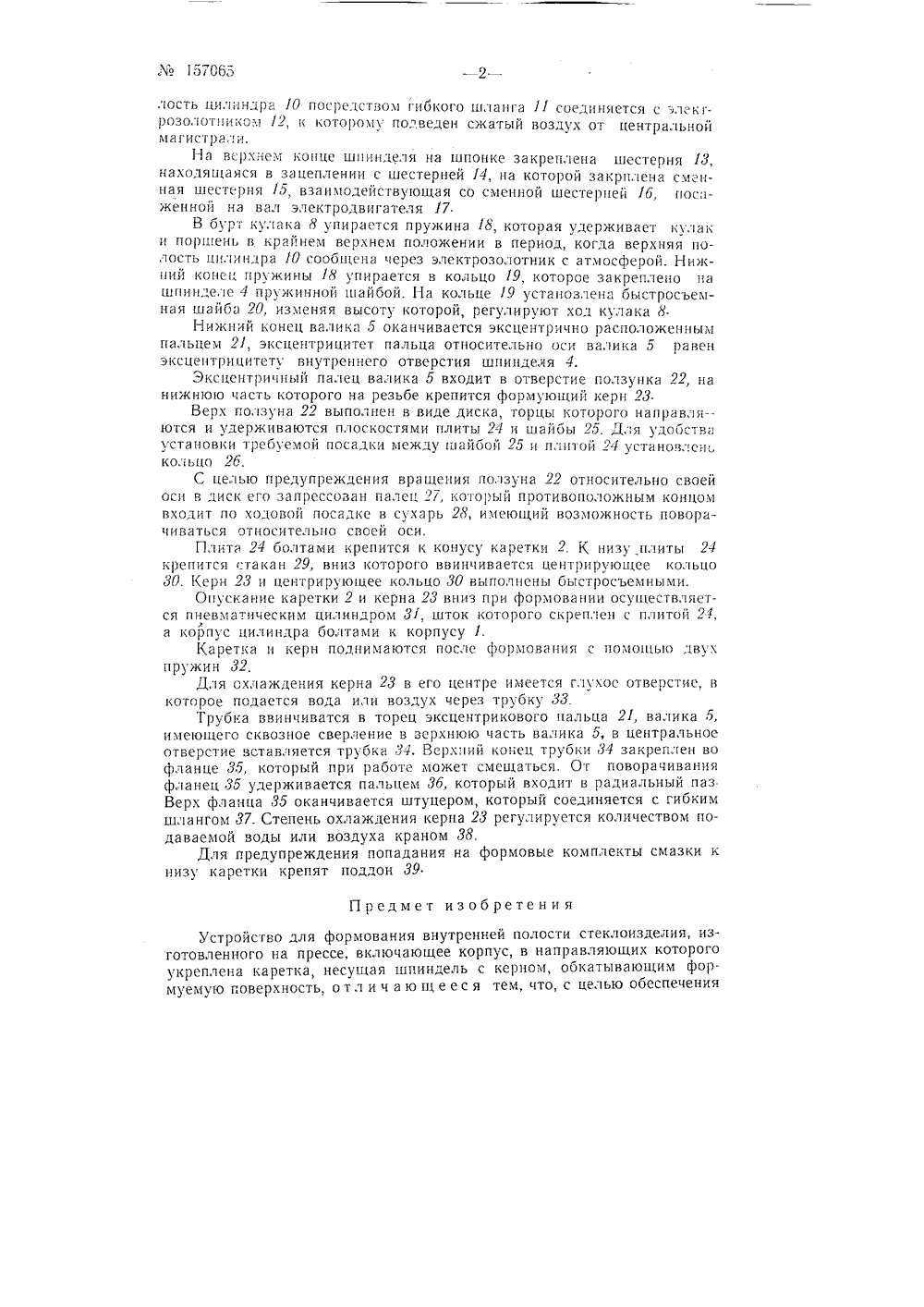

.т 6 157065 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ сУ3 аввдзв Лодписная группа ЛЬ 145 Б. А. Стенин и В. А. Логанов УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ВНУТРЕННЕЙ ПОЛОСТИ СТЕКЛОИЗДЕЛ ИЯЗаявлено 3 марта 1962 г за Уе 771613129-14 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллстене изобретений и товарных знаков Ле 17 за 1963 г. Известны устройства для формования внутренней полости стеклоизделия, изготовленного на прессе, включа 1 ощне ко 1)пус, в направ,я 1 ощих которого укреплена каретка, несущая шпиндель с керном, обкатывающим формуемую поверхность. Такие устройства не позволяют выполнять внутреннюю полость стеклоизделия различной конфигурации,С целью выполнения внутренней полости различной конфигурацией, керн закреплен с помощью пальца на конце эксцентрикового валика, помещенного в эксцентрично расположенном продольном отверстии шпинделя.На фиг. 1 изображен боковой разрез механизма и его крепление на прессе, на фиг. 2 - вид сверху; на фиг, 3 - принципиальная пневмоэлектрическая схема, на фиг 4 - сечение Б-Б на фиг. 1; на фиг. 5 - сечение А-А на фиг. 1; на фиг. 6 - элемент формующего керна с отверстиями.Механизм для формования внутренней полости состоит пз корпуса 1, в котором в направляющих крепится каретка 2. Корпус 1 посредством кронштейна 8 крепится к центральной колонне пресса. В каретке 2 на радиально упорных подшипниках закреплен шпиндель 4, имеющий сквозное, эксцентрично расположенное отверстие, в которое вставлен валик 5. В валике 5 запрессован палец б, на который надет ролик 7. Ролик 7 своей наружной частью входит в паз кулачка 8, а внутренняя часть его находится в радиальном пазу шпинделя 4. Кулак 8 осн шпинделя перемещается на шпонке.,Верхней частью кулак 8 через опорный подшипник упирается в поршень 9, цилиндр которого выполнен заодно с кареткой 2, Верхняя по Ло 157065лость цилиндра 10 посредством гиокого шланга 11 соединяется с элекгрозолотпиком 12, к которому по,веден сжатый воздух от центральной магистрали.На верхнем конце шпинделя на шпонке закреплена шестерня 13, находящаяся в зацеплении с шестерней 14, на которой закрплена сменная шестерня 15 взаимодействующая со сменной шестерней (6, посаженной на вал электродвигателя (7.В бурт кулака 8 упирается пружина 18, которая удерживает клак и поршень в крайнем верхнем положении в период, когда верхняя полость цилиндра 10 сообщена через электрозолотник с атмосферой. Нижний консц пружины 18 упирается в кольцо 19, которое закреплено на шпинделе 4 пружинной шайбой. На кольце 19 устанозлена быстросъемная шайба 20, изменяя высоту которой, регулируют ход кулака 8Нижний конец валика 5 оканчивается эксцентрично расположенным пальцем 21, эксцентрицитет пальца относительно оси валика 5 равен эксцентрицитету внутреннего отверстия шпинделя 4.Эксцентричный палец валика 5 входит в отверстие ползунка 22, на нижнюю часть которого на резьбе крепится формующий керн 23.Верх ползуна 22 выполнен в виде диска, торцы которого направля ются и удерживаются плоскостями плиты 2( и шайбы 25. Для удобства установки требуемой посадки между шайоой 5 и плитой 24 установлен. кольцо 26,С целью предупреждения вращения ползуна 22 относительно своей оси в диск его запрессован палец 27, который противоположным концом входит по ходовой посадке в сухарь 28, имеющий возможность поворачиваться относительно своей оси.Плита 24 болтами крепится к конусу каретки 2. К низу плиты 24 крепится стакан 29, вниз которого ввинчивается центрирующее кольцо 30. Керн 23 и центрирующее кольцо 30 выполнены быстросъемными.Опускание каретки 2 и керна 23 вниз при формовании осуществляется пневматическим цилиндром 31, шток которого скреплен с плитой 24, а корпус цилиндра болтами к корпусу 1.Каретка и керн поднимаются после формования с помощью двух пружин 32.Для охлаждения керна 23 в его центре имеется глухое отверстие, в которое подается вода или воздух через трубку 33.Трубка ввинчиватся в торец эксцентрикового пальца 21, валика 5, имеющего сквозное сверление в верхнюю часть валика 5, в центральное отверстие вставляется трубка 34, Верхний конец трубки 34 закреплен во фланце 35, который при работе может смещаться. От поворачивания фланец 35 удерживается пальцем 3 б, который входит в радиальный паз Верх фланца 35 оканчивается штуцером, который соединяется с гибким шлангом 37. Степень охлаждения керна 23 регулируется количеством подаваемой воды или воздуха краном 38.Для предупреждения попадания на формовые комплекты смазки к низу каретки крепят поддон 39Предмет изобретенияУстройство для формования внутренней полости стеклоизделия, изготовленного на прессе, включающее корпус, в направляющих которого к еплена каретка несущая шпиндель с керном, обкатывающим формуемую говерхность о т л и ч а ю щ е е с я тем, что, с целью ооеспечевыполнения внутренней полости различной конфигурации, ее керн закреплен с помощью пальца на конце эксцентричного валика, помещен.ного в эксцентрично расположенном продольном отверстии цпинделя.М 157065 Составитель И, Кроткова 1,оррсктор А. Фомина Редактор Т. И. раисина 1 скреп Т. П. Курилкс Киржачская типография отдела издательств и полиграфической промышленности Владимирского областного Управления культуры.Подп. к печ, 19/1-63 г. Формат бум. ОХ 10/и Объем 035 изд. л,Заказ 2899 Тираж 650 Цена 4 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4
