Угольный струг

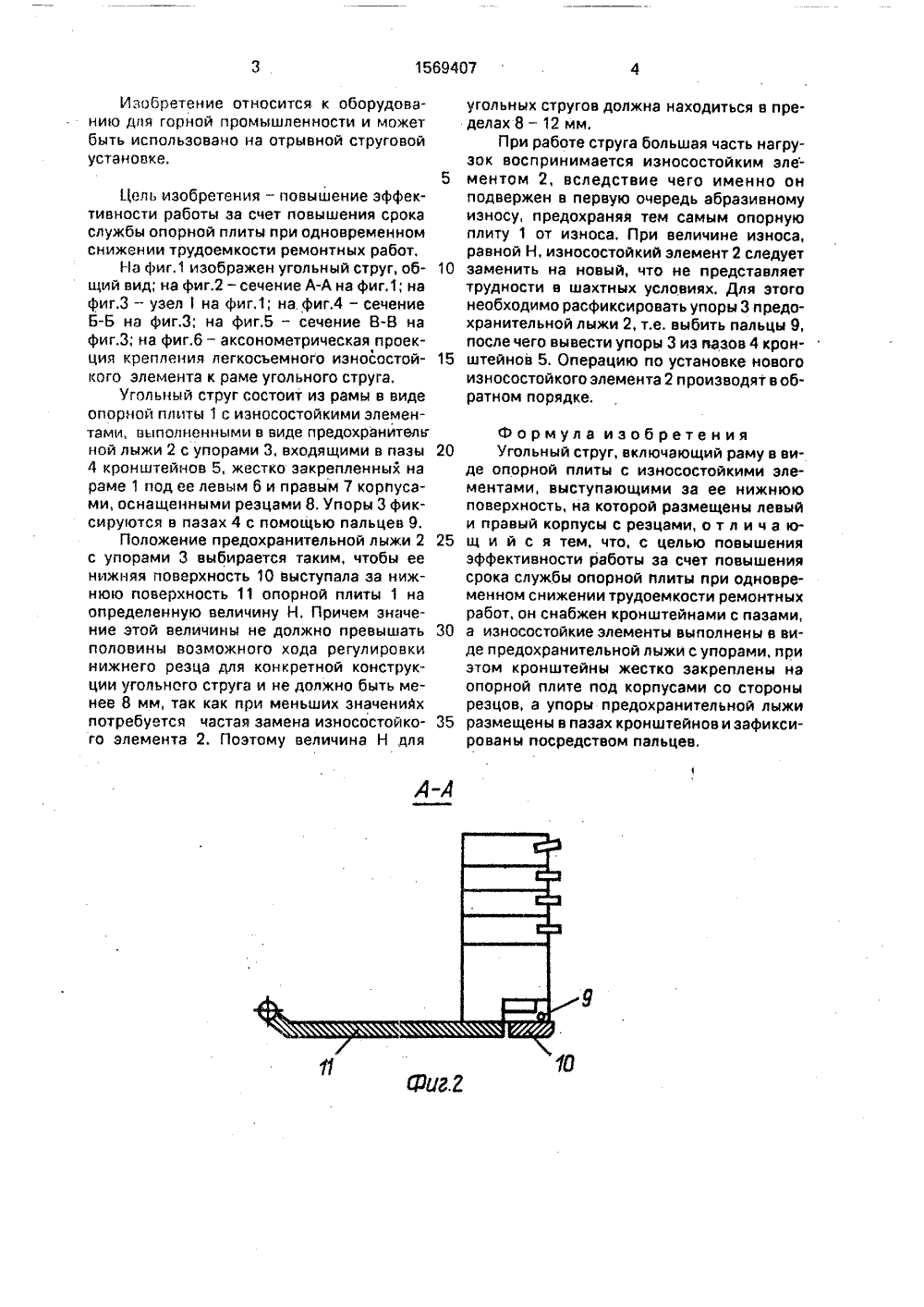

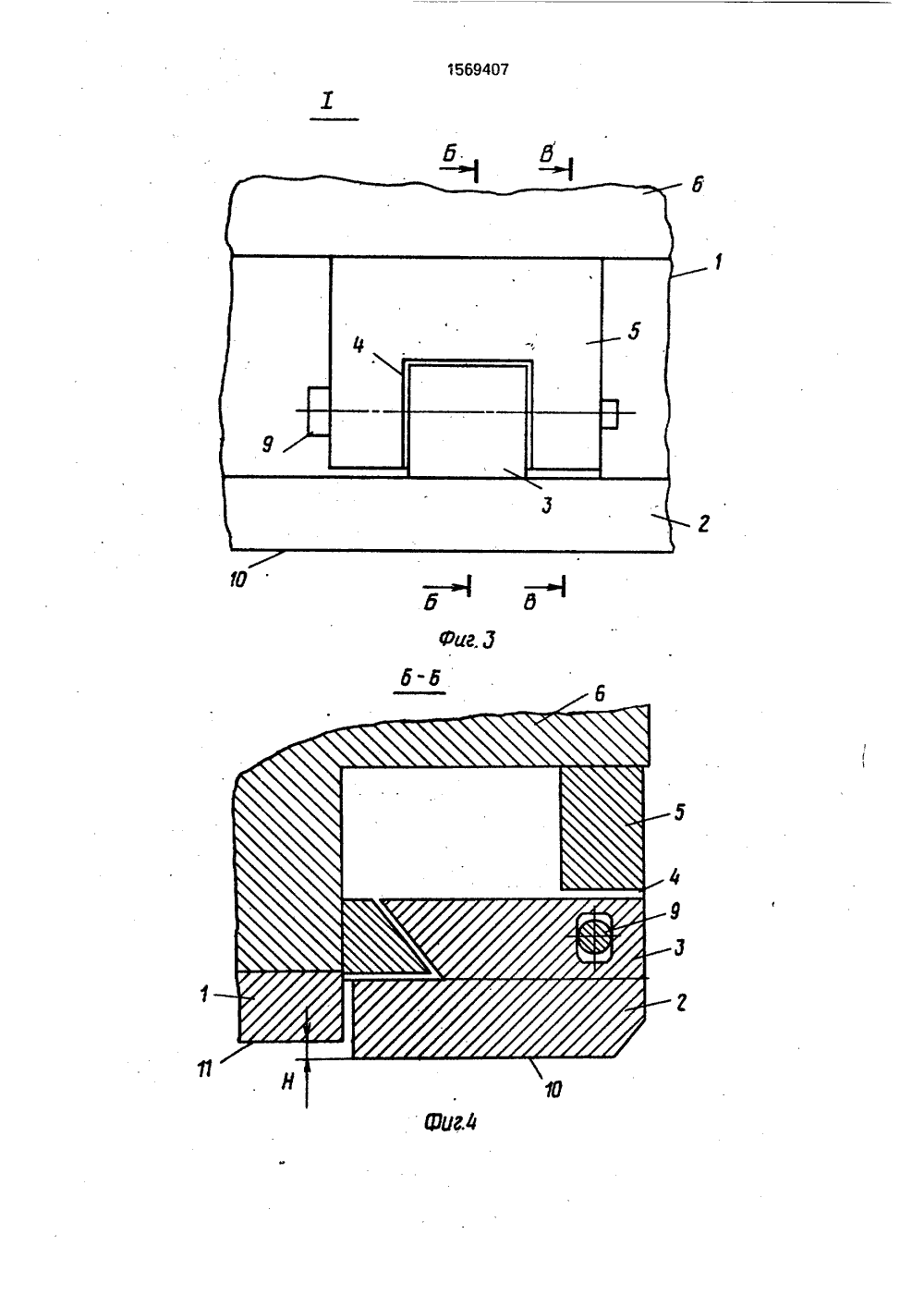

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 1569407 5)5 Е 21 С 27/ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИЗОБРЕТЕН ИЕТЕЛЬСТВУ(71) Шахтинский научно-исследовательский и проектно - конструкторский угольный институт им. А.М.Терпигорева(56) Комплексная механизация и автоматизация очистных работ в угольных шахтах. - М.: Недра, .1 977, с. 230 - 231, рис. 4. 23.Там же, с, 224 - 227, рис. 4. 20.(57) Изобретение относится к оборудованию для горной промышленности и может быть использовано на отрывной струговой установке. Цель - повышение эффективности работы за счет повышения срока службы опорной плиты при одновременном снижении трудоемкости ремонтных работ.,Уголь.М.Бык А. В,Бор ОПИСАНИЕ К АВТОРСКОМУ СВИД ный струг включает раму в виде опорной плиты (ОП) 1, износостойкие элементы в виде предохранительной лыжи (ПЛ) 2 с упорами 3, кронштейны (К) 5 с пазами, размещенные на раме левый 6 и правый 7 корпусы, оснащенные резцами, и палец.При этом К 5 жестко закреплены на ОП 1 под корпусами 6, 7 со стороны резцов, Упоры 3 ПЛ 2 размещены в пазах К 5 и зафиксированы посредством пальцев. Нижняя поверхность ПЛ 2 выступает за нижнюю по. верхность ОП 1 на 8 - 12 мм. При износе ПЛ 2 производят ее замену путем выбивания пальца из упора 3 ПЛ 2 с последующим выведением упора 3 из пазов К 5. Операции по установке новой ПЛ 2 производят в об- Я ратном порядке. Такое конструктивное выполнение струга обеспечивает увеличение срока службы его ОП 1 и снижение трудозатрат, связанных с более редкой заменойструга для ремонта его ОП 1. 6 ил.Изобретение относится к оборудованию для гарной промышленности и может быть использовано на отрывной струговой установке.5Цель изобретения - повышение эффективности работы за счет повышения срока службы опорной плиты при одновременном снижении трудоемкости ремонтных работ.На фиг,1 изображен угольный струг, об щий вид; на фиг.2 - сечение А-А на фиг,1; на фиг.З - узел на фиг.1; на.фиг,4 - сечение Б-Б на фиг.З; на фиг.5 - сечение В-В на фиг.З; на фиг.б - аксонометрическая проекция крепления легкосъемного износостой кого элемента к раме угольного струга,Угольный струг состоит иэ рамы в виде опорной плиты 1 с износостойкими элементами, выполненными в виде предохранитель най лыжи 2 с упорами 3, входящими в пазы 20 4 кронштейнов 5, жестко закрепленных на раме 1 под ее левым 6 и правым 7 корпусами, оснащенными резцами 8. Упоры 3 фиксируются в пазах 4 с помощью пальцев 9,Положение предохранительной лыжи 2 25 с упорами 3 выбирается таким, чтобы ее нижняя поверхность 10 выступала за нижнюю поверхность 11 опорной плиты 1 на определенную величину Н. Причем значение этой величины не должно превышать 30 половины возможного хода регулировки нижнего резца для конкретной конструкции угольного струга и не должно быть менее 8 мм, так как при меньших значениях потребуется частая замена износостойко го элемента 2. Поэтому величина Н для угольных стругов должна находиться в пределах 8 - 12 мм.При работе струга большая часть нагрузок воспринимается износостойким элементом 2, вследствие чего именно он подвержен в первую очередь абразивному износу, предохраняя тем самым опорную плиту 1 от износа. При величине износа, равной Н, износостойкий элемент 2 следует заменить на новый, что не представляет трудности в шахтных условиях, Для этого необходимо расфиксировать упоры 3 предохранительной лыжи 2, т.е. выбить пальцы 9, после чего вывести упоры 3 из пазов 4 кронштейнов 5, Операцию по установке нового износостойкого элемента 2 производят в обратном порядке,Ф о р мул а и зоб рете н и я Угольный струг, включающий раму в виде опорной плиты с иэносостойкими элементами, выступающими за ее нижнюю поверхность, на которой размещены левый и правый корпусы с резцами, о т л и ч а ющ и й с я тем, что, с целью повышения эффективности работы за счет повышения срока службы опорной плиты при одновременном снижении трудоемкости ремонтных работ, он снабжен кронштейнами с пазами, а износостойкие элементы выполнены в виде предохранительной лыжи с упорами, при этом кронштейны жестко закреплены на опорной плите под корпусами со стороны резцов, а упоры предохранительной лыжи размещены в пазах кронштейнов и зафиксированы посредством пальцев.едактор А.Моты бруча венно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 из аказ 1429 ВНИИПИ Госуда 1569407 д-д оставител ь О. Константинехред М,Моргентал Тираж 389 Подписноевенного комитета по изобретениям и открытиям при ГКНТ СССР 13035, Москва, Ж, Раушская наб., 4/5
