Автоподатчик к деревообрабатывающим станкам

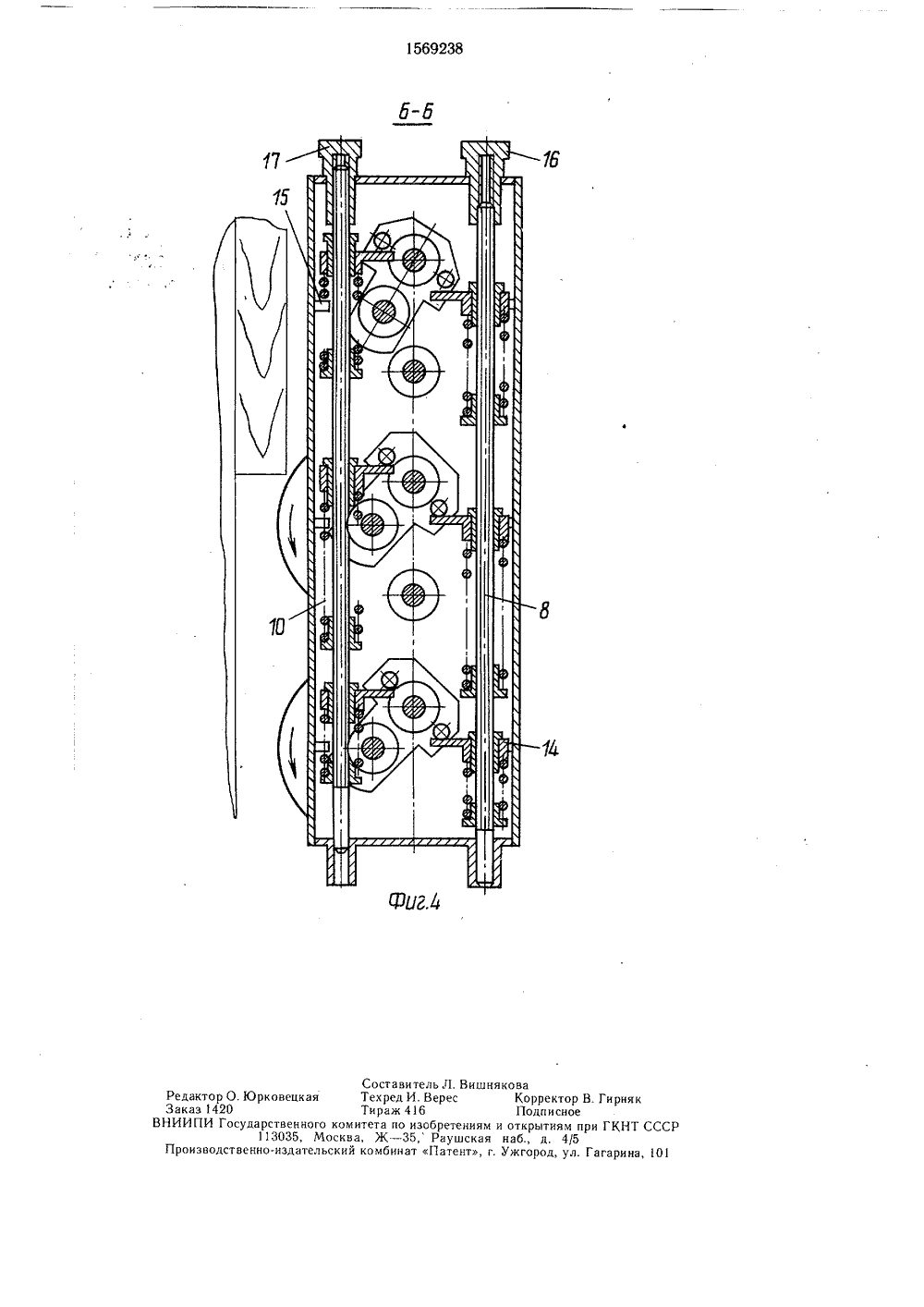

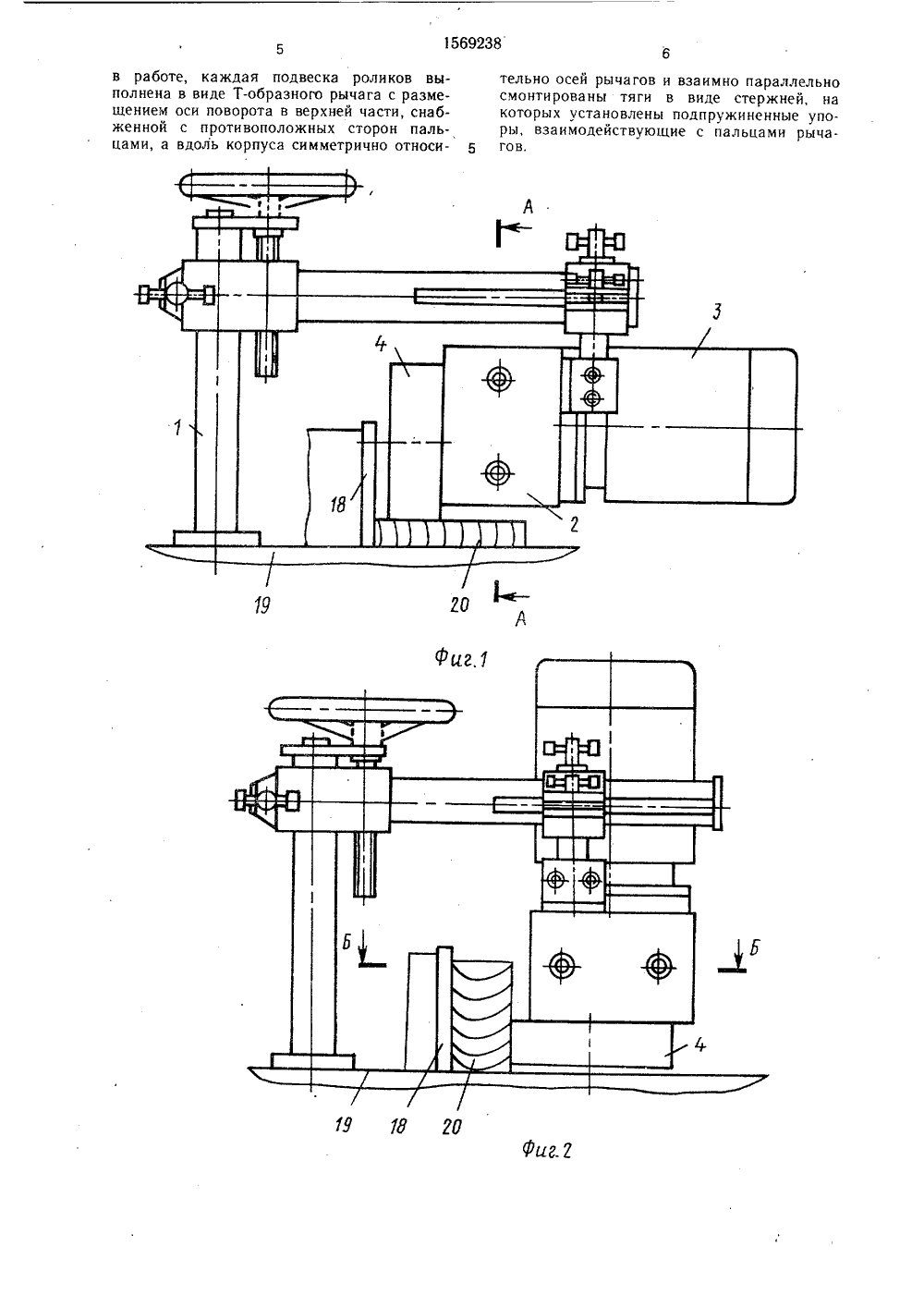

,8 О, 156923 1)5 В 27 С 1/12 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ21конструкторское бюро щих станков4 8)детельство СССРС 1/12, 1969.ельство СССРС 1/12, 971. К К ДЕРЕВООБРАНКАМ ится к автономным деревообрабатываюбретения - повыше- работе. На колонке(54) АВТОПОДАТЧИ БАТЫ ВА 1 ОЩИМ СТА (57 Изобретение отно подающим устройствам щих станков. Цель изо ние эффективности в 7 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(56) Авторское сви366070, кл. В 27Авторское свиде346105, кл. В 27 закреплен корпус с приводом. В корпусе 2 установлены подающие ролики 4. Подвески роликов выполнены в виде Т-образных рычагов 5. На одном конце рычага 5 закреплен ролик 4. На другом конце в верхней части с противоположных сторон размещены пальцы 7. Вдоль корпуса 2 параллельно друг другу и симметрично относительно осей поворота 13 рычагов 5 установлены тяги 8 в виде стержней. На тягах размещены подпружиненные упоры 9. Переустановка роликов 4 из одной позиции в дру-, гую производится перемещением тяг 8 гайками 16 и 17. При этом Т-образный рычаг 5, взаимодействуя пальцами 7 с упорами 9, поворачивается до тех пор, пока ролики 4 займут свое положение на противоположной стороне. 4 ил.Изобретение относится к автономным подающим устройствам деревообрабатывающих станков и может быть использовано как универсальный автоподатчик для фрезерных станков с нижним расположением шпинделя, а также для других типов станков.Цель изобретения - повышение эффективности в работе.На фиг.представлен автоподатчик при подаче по столу, общий вид; на фиг. 2 -)С то же, при подаче по направляющей линейке; на фиг. 3 - разрез А-А ка фиг. 1; на фиг. 4 - разрез Б-Б на фиг, 2.Автоподатчик вклкчает колонку 1, на которой ка кронштейне закреплены корпус 5 2, привод с электродвигателем 3, ряд подающих роликов 4. Рллики имеют систему установки их на две позиции для подачи заготовок двумя противоположными стороУстановка подающих роликов ка две позиции осуществляется за счет выполнения подвески роликов в виде Т-образных рычагов 5, на одном конце каждого из которых закреплен на приводном валу 6 подающий ролик 4, На другом конце в верхней р; части с противоположных сторон размещены два пальца 7. В корпусе 2 смонтированы две тяги 8 в виде стержней. На них установлены упоры 9, пружины 10 и гайки 11 и 12. Тяги 8 расположекы взаимно параллельно вдоль корпуса симметрично ЗС относительно осей 13 рычагов. Упоры 4 и 15 являются ограничителями угла поворота рычагов 5.Тяги 8 имеют возможность установочного перемещения в корпусе посредством гаек 16 и 17. Колонка 1 и направляющая 35 линейка 18 закреплены на столе 9.Необходимость в переустановке подающих роликов возникает при изменении режима подачи по столу на подачу по направляющей линейке, и наоборот.4 СНаладка автоподатчика для подачи по столу показана (фиг. 1 и 3).Корпус 2 а втоподатчика посредством колонки 1 установлен так, что оси вращения подающих роликов 4 расположены параллельно плоскости стола 19 и на требуемых 45 расстояниях от стола 19 и направляющей линейки 18, определяемых размерами поперечного сечения подавземьх заготовок 20, расположением обрабатываемых поверхностей заготовки, а такде конфигурацией режущего инструмента.5 СПодающие ролики 4 прижаты к подаваемой заготовке 20 пружинами 10 через упор 9, палец 7 и рычаг 5, а также составляющей от силы сопротивления подаче, воздействующей на подающие ролики и другие элементы конструкции в противоположном подаче направлении.При захвате подающим роликом 4 подаваемой заготовки 20 он пркподнимается от исходного положения, определяемого упором 14, вследствие поворота Т-образного рычага 5 по направлению вращения подающих роликов, который воздействует пальцем 7 на упор 9 и перемещает его, сжимая пружину 10.Индивидуальная регулировка усилия прижима к заготовке 20 каждого подающего ролика 4 производится гайками 12, а групповая регулировка с целью пропорционального увеличения усилия прижима от индивидуальной регулировки всех подающих роликов 4 производится гайкой 17.Переустановка подающих роликов 4 производится следующим образом. При вращении гайки 17 (фиг. 3) по часовой стрелке и одновременно гайки 16 против часовой стрелки тяга 8, связанная с гайкой 17, смещается вправо, а тяга 8, связанная с гайкой 16, - влево Упоры 9, расположенные на тяге 8, перемещаемой гайкой 17, воздействуют на верхние пальцы 7 Т-образногс рычага 5, а упоры 9 тяги 8,перемещаемой гайкой 16, отводятся от нижних (фкг. 3) пальцев 7 рычага 5, давая ему возможность поворачиваться вокруг оси 13 по часовой стрелке упорами 9 тяги 8, перемещаемой гайкой 17. Вращение гаек 16 и 17 производится до выхода роликов 4 на противоположнчю сторонч.Переналадка автоподатчика, из режима подачи по столу 19 на режим подачи по направляющей линейке 18 (фиг. 2 и 4) заключается в повороте корпуса 2 против часовой стрелки на 90 вокруг горизонтальной оси, переустановке подающих роликов 4 с позиции, в которой их крайнее положение определяется упорами 14, на по- зицию, в которой их крайнее положение определяется упорами 15 и реверсом привода.Переустановка подающих роликов 4 из одной позиции в другую производится перемещением тяг 8 со смонтированными на них элементами конструкции в противоположные стороны гайками 16 и 17, при этом Т-образный рычаг 5 пальцами 7, через упоры 9 и пружины 10 поворачивается по часовой стрелке. Работа автоподатчика при подаче по направляющей линейке ана. логична работе при подаче по столу.Переналадка автоподатчика для подачи по столу включает аналогичные опрации, но с поворотами и перемещениями в противоположных направлениях.Формула изобретенияАвтоподатчик к деревообрабатывающим станкам, включающий колонку, на которой на кронгцтейне закреплены корпус, привод, подающие ролики, установленные на рычажных подвесках, имеющих с противоположных коннов оси поворота и подпружиненные прижимы, отличаюцийся тем, что, с целью повышения эффективностив работе, каждая подвеска роликов выполнена в виде Т-образного рычага с размещением оси поворота в верхней части, снабженной с противоположных сторон пальцами, а вдоль корпуса симметрично относительно осей рычагов и взаимно параллельно смонтированы тяги в виде стержней, на которых установлены подпружиненные упоры, взаимодействующие с пальцами рыча Го в.Редактор О. Ю Заказ 1420ВНИИПИ Госуд Производств рковецкая арственного ком 113035, Москв но-издательскийСоставитель Л. ВишняТехред И. ВересТираж 416тета по изобретениям иЖ - 35, Раушскаякомбинат Патент, г. оваКорректор В. ГирнякПодписноеоткрытиям при ГКНТ СССРаб., д. 4/5Ужгород, ул. Гагарина, 101
