Манипулятор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1569221
Авторы: Агаджанова, Краснов, Малов, Мартьянов, Хакимджанов
Текст

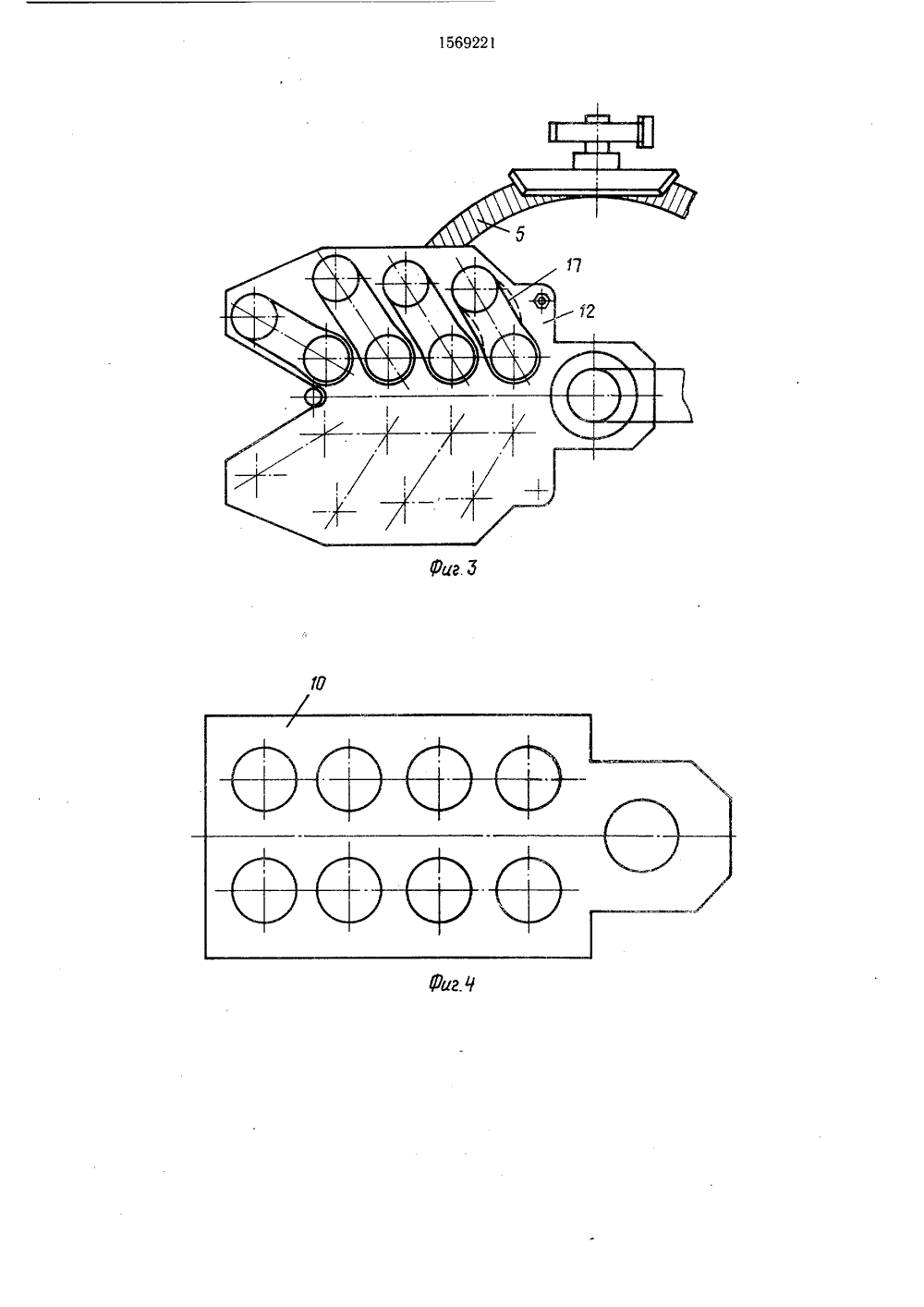

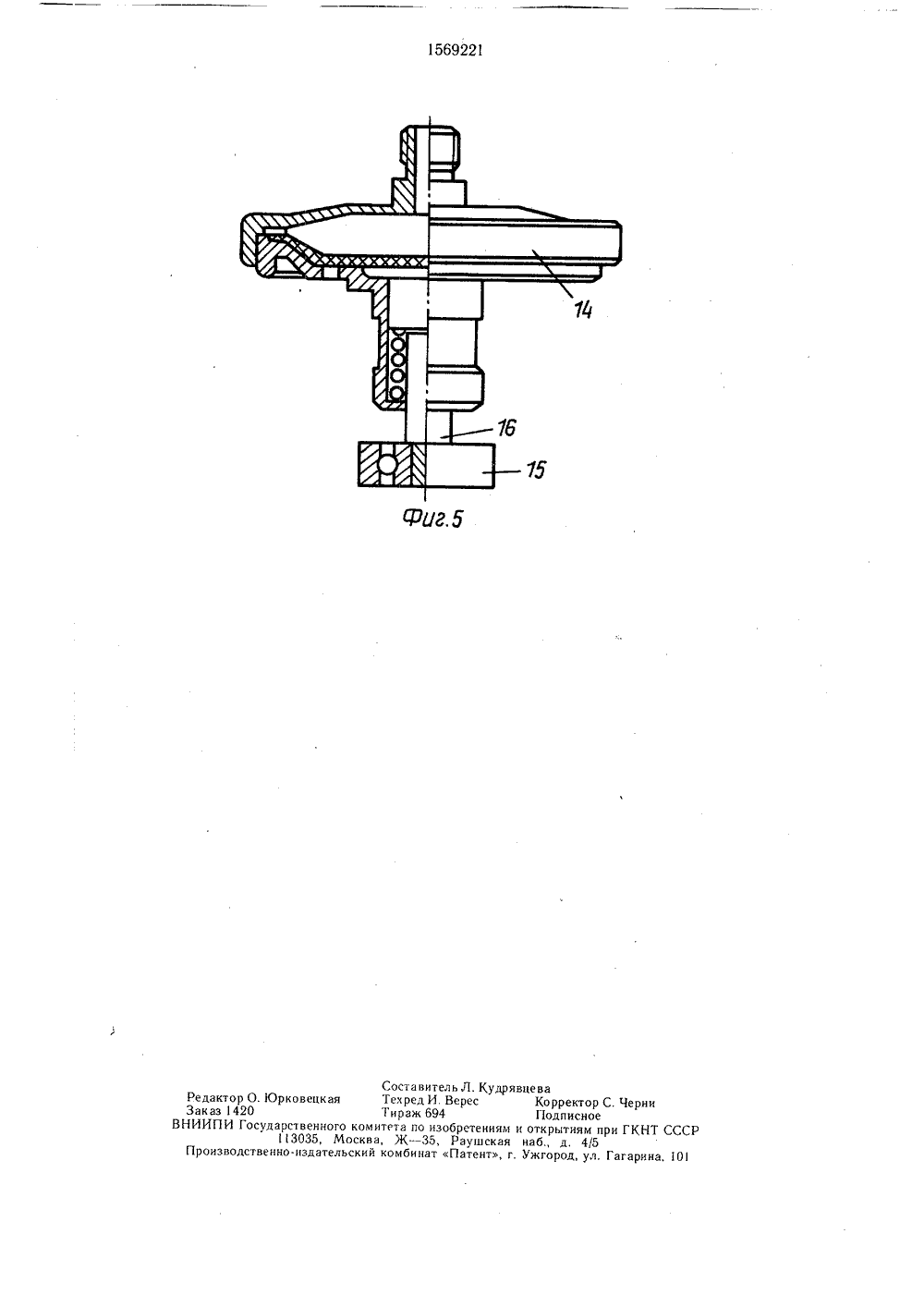

(вБОа 11 1569221 5 В 259 00 ОПИСАНИЕ ИЗОБРЕТЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,11"Г 1 4 Ч 1 ",3"ч;,.2,п;и; можностеи путемщений исполнителперемещения испополнен из двухно расположен ныПлиты 10 и 11кулачка 6. Плитыволинейными пазас роликами. Наническое зубчатоес коническим зубчасвязано валом 2ную передачу 22ном 1. 5 ил. увеличения ч ьных органов лнительных групп 8 и х плит 10, связаны с т 12 и 13 выпо ми, взаимод плите 13 заколесо, за тым колесом 1 через зу с исполните ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относится к машиностроению и может быть использовано в конструкциях ма нипуляторов. Цель изобретения - расширение технологических возисла переме. Механизм 4 органов вы параллель и 2, 13. олкателем 7 лнены с криействующи ми креплено коцепляющееся 19. Колесо 19 бчато- реечльным орга1569221 Формула изобретения 22 23 25 22 24 Изобретение относится к машиностроению и может быть использовано в конструкциях манипуляторов.Цель изобретения - оасширение технологических возможностей путем увеличения числа перемещений исполнительных органов. На фиг. 1 показан манипулятор; нафиг. 2 - то же, план; на фиг. 3 - плитавторой группы; на фиг. 4 - плита первойгруппы; на фиг. 5 - силовой цилиндр сроликом,Манипулятор содержит исполнительныеорганы 1 - 3, механизм 4 их перемещенияи привод 5, который выполнен из кулачка 6 столкателем 7. Механизм 4 перемещения исполнительных органов 1 - 3 выполнен из двухгрупп 8 и 9 параллельно расположенныхплит 1 О, 11 и 2, 13. Плигы О и 1 связаны с толкателем 7 кулачка 6, Плиты 1 О и11 снабжены силовыми цилиндрами 14 с роликами 15 фиг. 5) на концах штоков 16.Плиты 12 и 13 выполнены с криволинейными пазами 17. взаимодействую нимис роликами 15. На плите 13 закрепленоконическое зубчатое колесо 18, зацепляющсеся с коническими зубчать,ми колесами 19и 20. Колесо 19 связано своим валом 21через зубчато-реечную передачу 22 с исполнительным органом 1. Он представлен в видефиксатора 23 и монорельса 24 с отверстиями 25. От колеса 20 через вал 26 движение передается исполнительному органу 2,который выполнен в виде зубчатого колеса 27 и зубчатой рейки 28. Исполнитель ный орган 3 приводится в движение толкателем 29 кулачка 30. Толкатель 29 снабжен возвратной пружиной 31.Манипулятор работает следующим образом. От кулачка 6 через толкатель 7 поступательное движение сообщается плитам 10 и 11. Блок управления (не показан) перед этим включает соответствующие силовые 5 цидиндры 14, ролики 15 опускаются в пазы 17и происходит поворот плит 12 и 13 влево или вправо, С этими плитами поворачивается коническое зубчатое колесо 18, а от него движение через зубчатые колеса 19 и 20 передается соответственно исполнительным органам 1 и 2. От кулачка 30 через толкатель 29 движение передается исполнительному органу 3. Манипулятор, содержащий исполнительные органы, механизм их перемещения, привод этого меха низма, выполненный в виде кулачка с толкателем, и блок управления, отличающийся тем, что, с целью расширения технологических возможностей путем увеличения числа перемещений исполнительных органов, механизм их перемещений выполнен из двух групп параллельно расположенных подвижных плит, причем 25 плиты первой группь связаны с толкателем кулачка, а плиты второй группы расположены между плитами первой группы параллельно им, при этом плиты первой группы снабжены установленными на них рядами и связанными с блоком управления З 0 силовыми цилиндрами с роликами на концахих штоков, а плиты второй группы выполнены с криволинейными пазами под ролики плит первой группы и снабжены каждая закрепленным на ней коническим зубчатым колесом, образующим зацепление с дополнительно введенными коническими зубчатыми колесами, связанными с исполнительными органами.Составитель Л. КудрявцеваРедактор О. Юрковецкая Техред И. Верес Корректор С. ЧерниЗаказ 1420 Тираж 694 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 О
СмотретьЗаявка
4258949, 30.03.1987
П А Малое, А У Хакимджанов, А В Краснов, Н Б Агаджанова и В П Мартьянов
МАЛОВ ПЕТР АНДРЕЕВИЧ, ХАКИМДЖАНОВ АЛИМДЖАН УМАРОВИЧ, КРАСНОВ АНДРЕЙ ВАЛЕНТИНОВИЧ, АГАДЖАНОВА НИНА БОРИСОВНА, МАРТЬЯНОВ ВАЛЕНТИН ПАВЛОВИЧ
МПК / Метки
МПК: B25J 9/00
Метки: манипулятор
Опубликовано: 07.06.1990
