Приспособление к зубообрабатывающему станку для нарезания модифицированных конических зубчатых колес

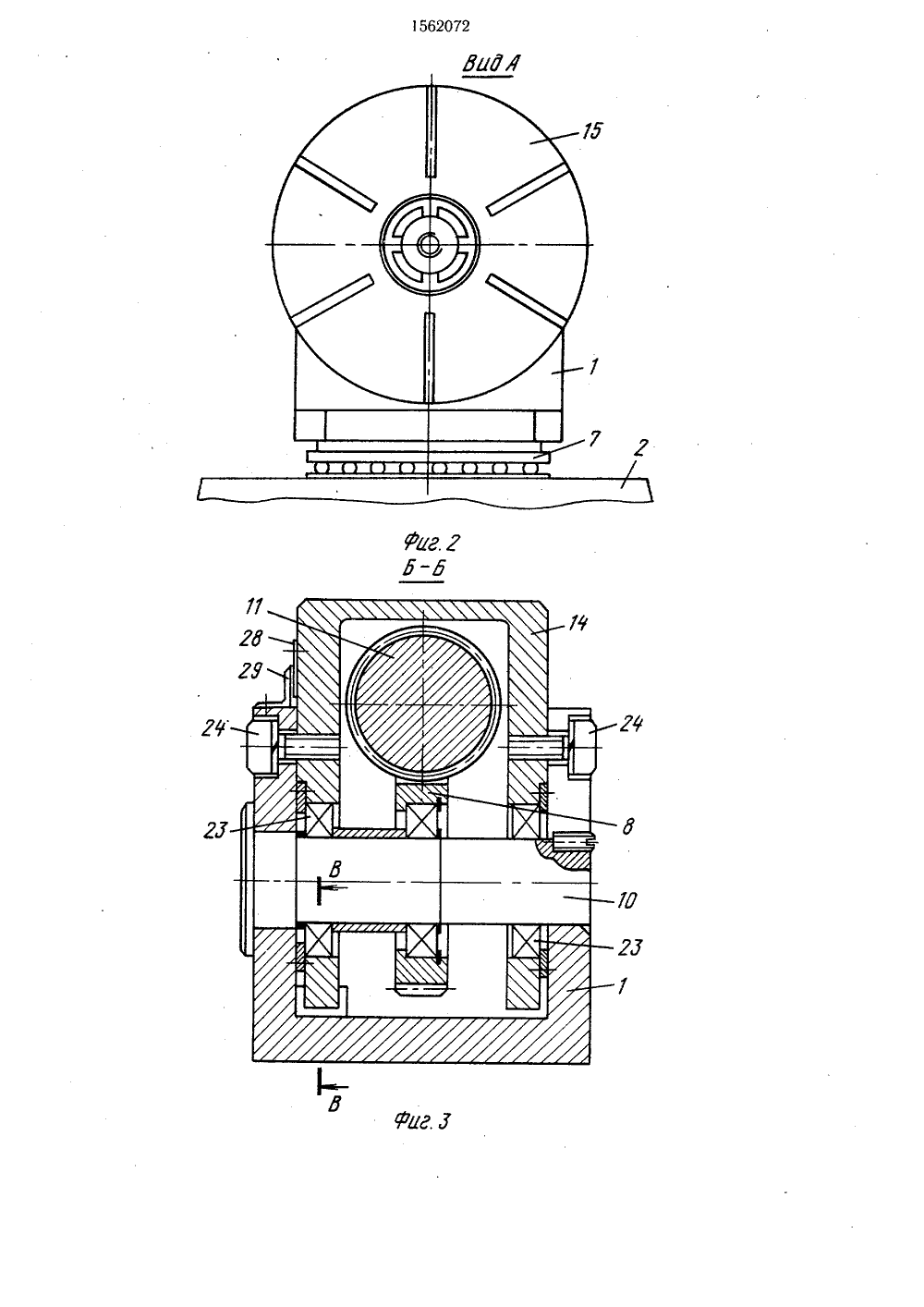

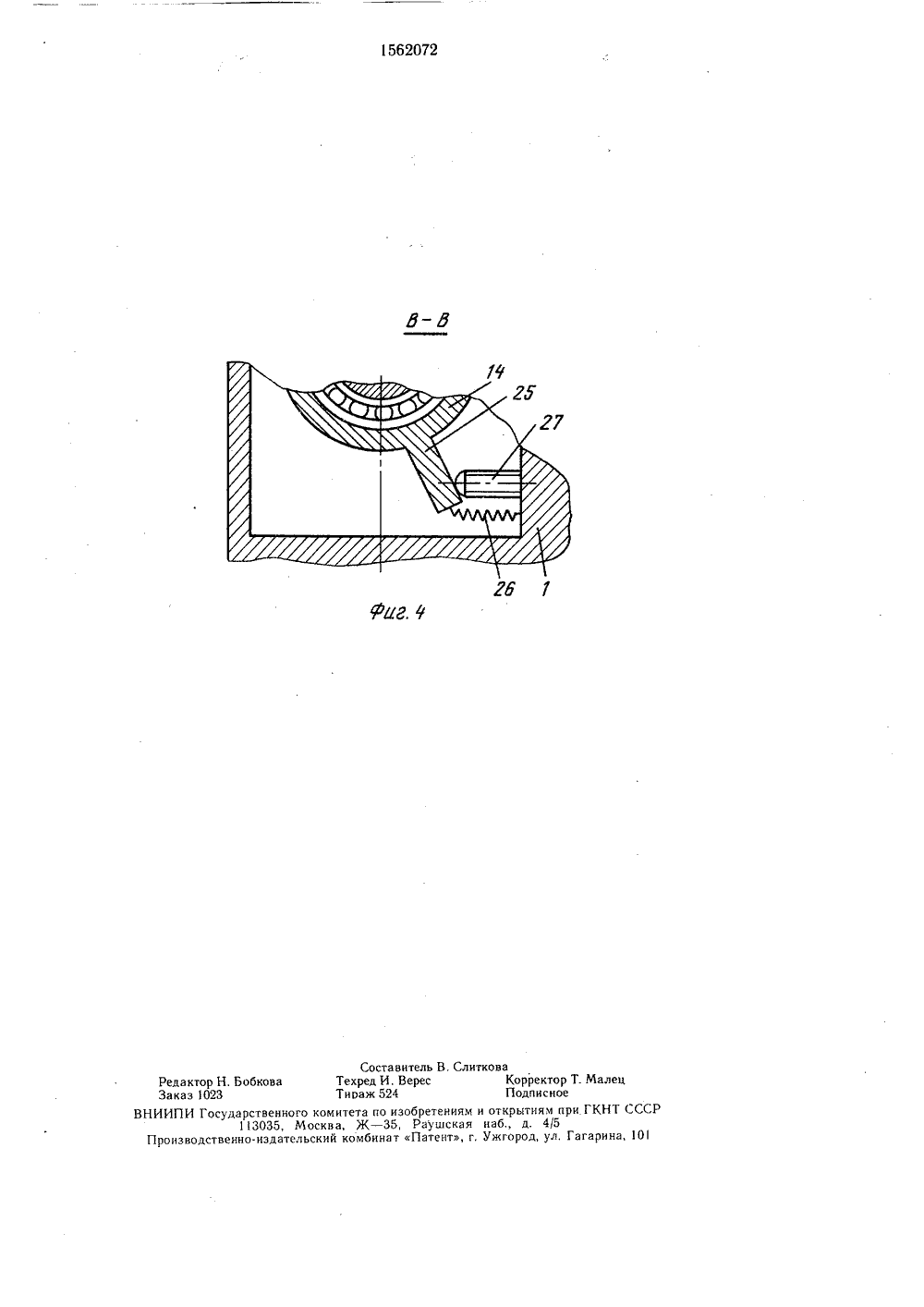

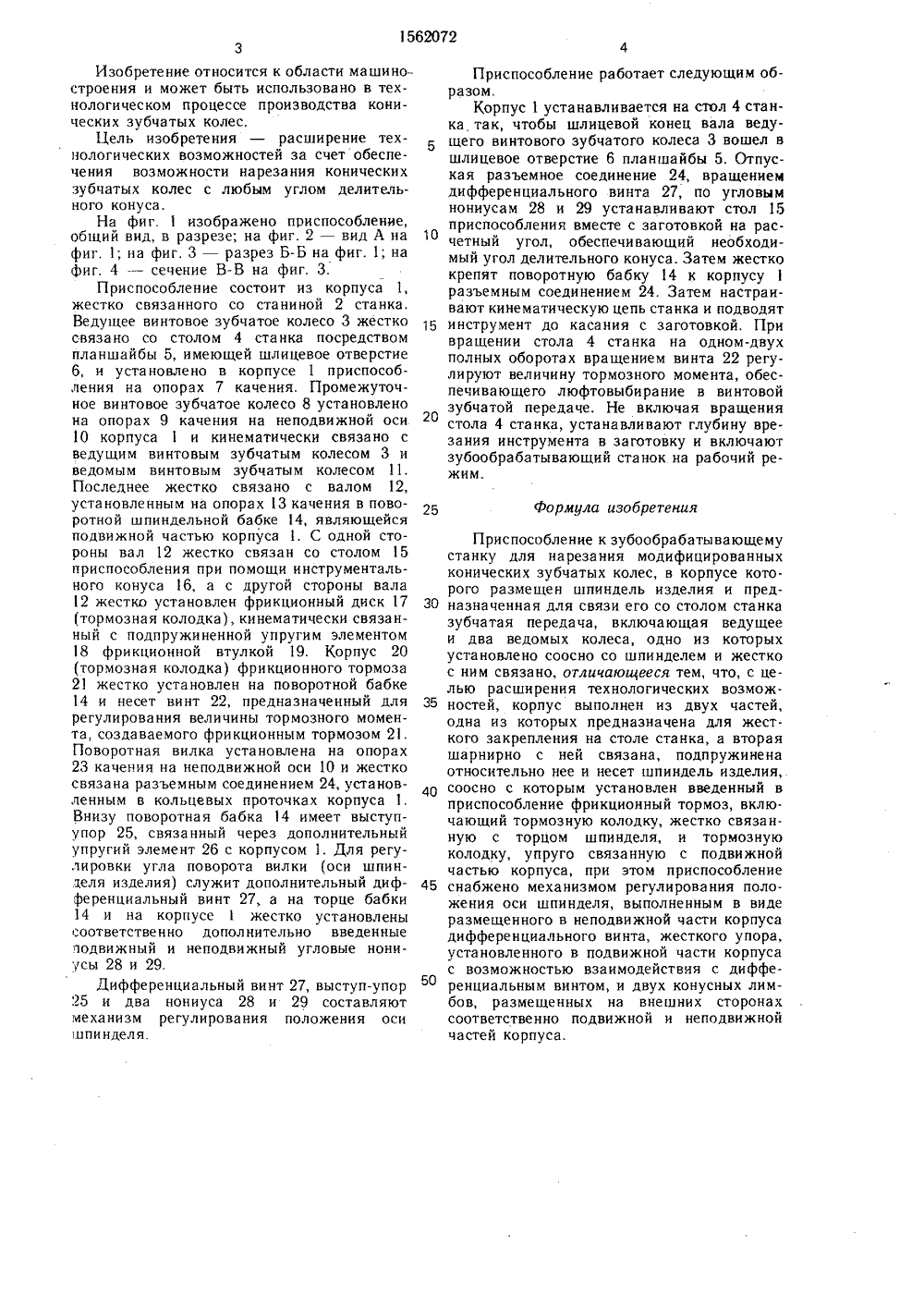

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 562072 А 1) 5 В 23 Р 23 00, 9 0 ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ па 7 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР 1(54) ПРИСПОСОБЛЕНИЕ К ЗУБООБРАБАТЫВАЮЩЕМУ СТАНКУ ДЛЯ НАРЕЗАНИЯ МОДИФИЦИРОВАННЫХ КОНИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС(57) Изобретение относится к машиностроению и может быть использовано в технологическом процессе производства конических зубчатых колес. Цель изобретения - расширение технологических возможностей за счет обеспечения нарезания конических зубчатых колес с любым углом делитель- ного конуса. Приспособление содержит корпус, состоящий из двух частей. Одна часть жестко связана со столом станка и является корпусом 1, а другая часть - шпиндельная бабка, шарнирно связанная с корпусом 1. Связь корпуса 1 со столом станка осуществляется винтовой зубчатой парой, ведущее винтовое зубчатое колесо 3 которой размещено соосно столу станка, жестко связано с ним и кинематически связано через подвижное промежуточное винтовое зубчатое колесо 8, расположенное на оси корпуса с ведомым винтовым зубчатым колесом 11, установленным подвижно в поворотной шпиндельной бабке и кинематически связанным с одной стороны с соосным фрикционным тормозом 21, а с другой стороны жестко со столом. Поворотная шпиндельная бабка смонтирована в корпусе на опорах качения, соосных промежуточному винтовому зубчатому колесу, и установочно жестко связана с корпусом посредством дополнительно введенного разъемного соединения. Подвижный и неподвижный угловые нониусы жестко установлены соответственно на внешнем торце поворотной шпиндельной бабки и корпусе. Они совместно с дифференциальным винтом и выступом-упором образуют механизм регулирования положения оси шпинделя. 4 ил.Формула изобретения Изобретение относится к области машиностроения и может быть использовано в технологическом процессе производства конических зубчатых колес.Цель изобретения - расширение технологических возможностей за счет обеспечения возможности нарезания коническихзубчатых колес с любым углом делительного конуса.На фиг. 1 изображено приспособление,общий вид, в разрезе; на фиг. 2 - вид А нафиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; нафиг. 4 - сечение В-В на фиг. 3.Приспособление состоит из корпуса 1,жестко связанного со станиной 2 станка.Ведущее винтовое зубчатое колесо 3 жесткосвязано со столом 4 станка посредствомпланшайбы 5, имеющей шлицевое отверстие6, и установлено в корпусе 1 приспособления на опорах 7 качения, Промежуточное винтовое зубчатое колесо 8 установленона опорах 9 качения на неподвижной оси10 корпуса 1 и кинематически связано сведущим винтовым зубчатым колесом 3 иведомым винтовым зубчатым колесом 11.Последнее жестко связано с валом 12,установленным на опорах 13 качения в поворотной шпиндельной бабке 14, являющейсяподвижной частью корпуса 1, С одной стороны вал 12 жестко связан со столом 15приспособления при помощи инструментального конуса 16, а с другой стороны вала12 жестко установлен фрикционный диск 17(тормозная колодка) фрикционного тормоза21 жестко установлен на поворотной бабке14 и несет винт 22, предназначенный длярегулирования величины тормозного момента, создаваемого фрикционным тормозом 21.Поворотная вилка установлена на опорах23 качения на неподвижной оси 10 и жесткосвязана разъемным соединением 24, установленным в кольцевых проточках корпуса 1.Внизу поворотная бабка 14 имеет выступупор 25, связанный через дополнительныйупругий элемент 26 с корпусом 1, Для регулировки угла поворота вилки (оси шпинделя изделия) служит дополнительный дифференциальный винт 27, а на торце бабки14 и на корпусе 1 жестко установленысоответственно дополнительно введенныеподвижный и неподвижный угловые нониусы 28 и 29,Дифференциальный винт 27, выступ-упор25 и два нониуса 28 и 29 составляютмеханизм регулирования положения осишпинделя. 5 10 15 20 25 30 35 40 45 50 Приспосо бление ра ботает следующим образом,Корпус 1 устанавливается на стол 4 станка так, чтобы шлицевой конец вала ведущего винтового зубчатого колеса 3 вошел в шлицевое отверстие 6 планшайбы 5. Отпуская разъемное соединение 24, вращением дифференциального винта 27, по угловым нониусам 28 и 29 устанавливают стол 15 приспособления вместе с заготовкой на расчетный угол, обеспечивающий необходимый угол делительного конуса. Затем жестко крепят поворотную бабку 14 к корпусу 1 разъемным соединением 24. Затем настраивают кинематическую цепь станка и подводят инструмент до касания с заготовкой, При вращении стола 4 станка на одном-двух полных оборотах вращением винта 22 регулируют величину тормозного момента, обеспечивающего люфтовыбирание в винтовой зубчатой передаче. Не включая вращения стола 4 станка, устанавливают глубину врезания инструмента в заготовку и включают зубообрабатывающий станок на рабочий режим,Приспособление к зубообрабатывающему станку для нарезания модифицированных конических зубчатых колес, в корпусе которого размещен шпиндель изделия и предназначенная для связи его со столом станка зубчатая передача, включающая ведущее и два ведомых колеса, одно из которых установлено соосно со шпинделем и жестко с ним связано, отличающееся тем, что, с целью расширения технологических возможностей, корпус выполнен из двух частей, одна из которых предназначена для жест. кого закрепления на столе станка, а вторая шарнирно с ней связана, подпружииена относительно нее и несет шпиндель изделия, соосно с которым установлен введенный в приспособление фрикционный тормоз, включающий тормозную колодку, жестко связанную с торцом шпинделя, и тормозную колодку, упруго связанную с подвижной частью корпуса, при этом приспособление снабжено механизмом регулирования положения оси шпинделя, выполненным в виде размещенного в неподвижной части корпуса дифференциального винта, жесткого упора, установленного в подвижной части корпуса с возможностью взаимодействия с дифференциальным винтом, и двух конусных лимбов, размещенных на внешних сторонах соответственно подвижной и неподвижной частей корпуса, 1562072Составитель В. СлитковаРедактор Н. Бобкова Техред И. Верес Корректор Т. МалецЗаказ 1023 Тираж 524 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при. ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул, Гагарина, 1 О
