Номер патента: 1555291

Автор: Корнюков

ZIP архив

Текст

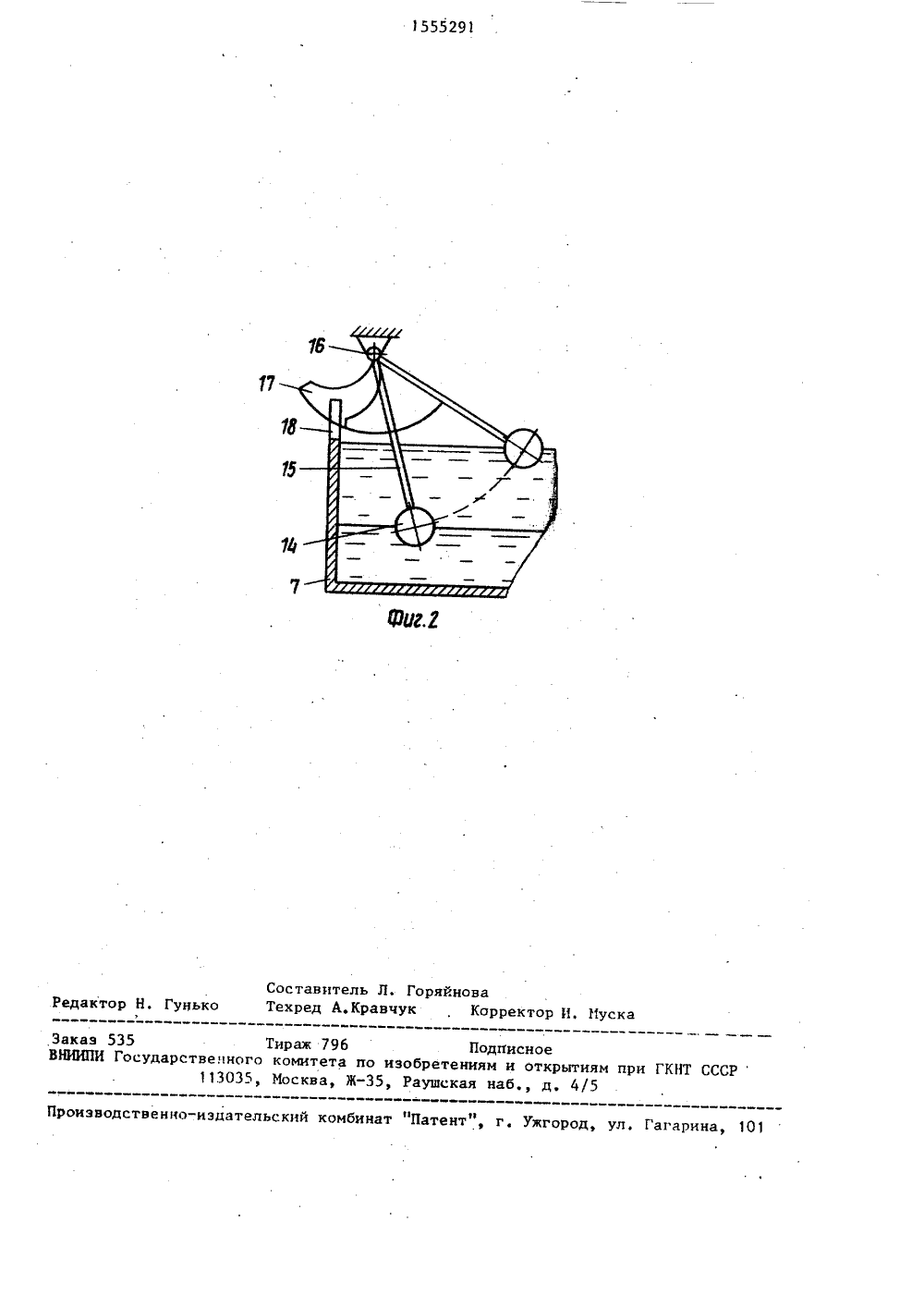

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 2 Р 1/1 51) И 1 Ы 1 МЕ,-.А Н АВТО ИДЕТ ЕЛЬСТ дЬ предотоворот стора ка.агаемый дистилл, заполненныйдистилляции. Втики 3 (показан тор со одой 2 ассейн один п ржит под- плабассейнлежащей вают пл ик), аща" онцам в 4. Наэ которых по а ка ванн вал монт тель ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГИНТ СССР ОПИСАНИЕ ИЗО(57) Изобретение относится к обработке воды нагреванием и предназначено для применения в дистилляторах с использованием солнечной энергии, в частности для опреснения соленой воЦелью изобретения является повыше ние автономности работы дистиллятора, Солнечный дистиллятор содержит плотики 3, гигроскопичный мат 5, смонтированный в виде транспортной ленты, поИзобретение относится к обработке оды нагреванием и предназначено для рименения в дистилляторах с испольованием солнечной энергии, в част- ости для опреснения соленой воды.Целью изобретения является повыение автономности работы дистиллято а путем самоочистки испарительной оверхности мата от осадка.На фиг. 1 схематически изображен редлагаемый дистиллятор, поперечный эрез; на фиг, 2 - схема работы воротный лоток 7 с храповым механизмом, дополнительную емкость 23 длядистиллята, поплавок. Приводом смонтированной на поплавке подвижной транспортной ленты служит кинематическисвязанный с ней посредством храпового механизма поворотный лоток, имеющий расположенные по разные стороныв плане от оси его поворота два центра тяжести, соответствующие порожему и заполненному состояниям поплавка. В дополнительно установленную емкость сливаетая дистиллят иэ лоткапосле его заполнения. Поворотный лоток дистиллятора снабжен поплавком,вэаимодеиствующим со стоп вращающим самопроизвольный поплавка. 1 з.п. ф-лы, 2 ки 4 в виде транспортерной ленты подвижно надет мат 5 иэ гигроскопического материала таким образом, чтонижняя его сторона постоянно находит-,ся ниже, а верхняя - выше уровня воды 2 в бассейне 1, что обеспечивается соответствующим подбором плавучести плотика 3. Над бассейном и за егопериметром поворотно на оси 6 смонтирован лоток 7, который имеет двацентра тяжести ЦТ и ЦТ, первый изкоторых соответствует порожнему лотку 7, а второй - заполненному дистиллятом. ЦТ и ЦТ при виде сверху (вплане) расположены по разные стороныот оси 6. Кинематическая связь 8 между лотком 7 и матом 5 образованадвумя парами 9 и О конических зубчатых колес и валом 1. Больший (ведо 1555291мый) элемент из пары 9 жестко закреп-, лен на валке 4 для совместного с ним вращения. Ведущий элемент пары 1 О соосно жестко связан с храповым коле 5 сом 12, ось вращения которого совпадает с осью поворота лотка 7. Лоток 7 смонтирован на оси б своего поворота свободно с возможностью независимого поворота от храпового колеса 12 и свя-О зан с последним только смонтированной на лотке собачкой 13.При необходимости лоток 7 может быть снабжен стопорным механизмом, предотвращающим поворот лотка. В предлагаемом варианте исполнения этот механизм содержит поплавок 14, с помо- щьЬ рычага 15 смонтированный на оси 16 независимо от лотка 7, На рычаге 15 имеется выполненный в виде сектора 20 стопор 17, взаимодействующий с пазом 18 на торцовой стенке лотка 7. Сам бассейн 1 сверху накрыт наклонной стеклянной крьппкой 19 и изолирован от окружающего воздуха торцовыми (не по казаны) и боковыми стенками. 20 и 21, последняя из которых вьппе и совпадает с соответствующей стенкой бассейна 1, а первая (стенка 20) выполнена на некотором удалении от стенки 22 бассей на таким образом, что между ними образуется дополнительная емкость 23, связанная с внешней средой отводной трубой 24.Устройство работает следующим образом.Исйарившаяся с поверхности мата 5 вода конденсируется на крышке 19 и стекает по стрелке А в лоток 7. По мере наполнения лотка центр его тя 40 жести постепенно смещается из положения ЦТ и в положение ЦТ, за счет чего создается опрокидывающий момент, лоток 7 поворачивается вокруг оси 6 по стрелке Б и дистиллят из лотка 745 сливается в емкость 23, откуда по отводной трубе 24 поступает потребителю. В момент поворота лотка собачка 13 поворачивает храповое колесо 12 также по стрелке В, которое через элементы 9, 10 и 11 кинематической50 связи передает вращение на валок 4 плотика 3, перемещая тем самым на один шаг мат 5 вдоль плотика 3.После опорожнения лотка 7 центр его тяжести вновь возвращается в по-, ложение ЦТ и он поворачивается против стрелки В, занимая исходное положение, При этом собачка 13 свободно проскакивает по храповому колесу 12, не препятствуя возврату лоткаПоскольку наполнение лотка дистиллятом происходит постепенно, то и центр тяжести перемещается из одного положения в другое плавно.В результате чего в некоторых случаях может возникнуть положение неустойчивого равновесия и мат 5 не перемещается по плотику 3. Во избежание этого в предлагаемом дистилляторе может быть установлен поплавок 14, который своим стопором 7 препятствует опрокидыванию лотка 7 до, тех пор, пока в нем не образуется достаточно высокий уровень дистиллята. После этого, как показано на фиг. 4, стопор 17 выйдет из зацепления с пазом 18 лотка 7, в результате чего храповое колесо 2 сразу получит значительный силовой импульс, который поможет преодолеть возможные заедания, препятствующие перемещению мата 5. В том случае, если кинематическую связь из элементов 9, 10 и 11 выполнить, как показано на фиг. 1, и выбрать соответствующее направление вращения этих элементов (правое или левое),то колебания уровня воды в бассейне 1 также способствуют перемещению мата 5, поскольку тогда при подъеме и опускании плотика 3 ведомый элемент зубчатой пары 10 в одном случае обкатывается по ведущему элементу, заторможенному храповым колесом 2 с собачкой 3, и вращает тем самым вал 11, а в другом случае остается неподвижным относительно храпового колеса 12, поворачиваясь вместе с ним.Очевидно, что кинематическая связь между лотком 7 и матом 5 не ограничивается приведенным вариантом исполнения и может быть выполнена, например, в виде цепной передачи, Так как подвижная поверхность мата 5 является замкнутой, то подводная и надводная его части постепенно и регулярно меняются местами. Поэтому соли, осевшие из испарительной (надводной) поверхности мата, оказавшись ниже уровня воды в бассейне, растворяются. При необходимости н подводной части плотика 3 можно установить неподвижный скребок (на чертежах не показан), который, контактируя с поверхностью мата 5, дополнительно очищает его механически.Эффективность предлагаемого дистиллятора заключается в возможности его5 5552 длительной работы в автономном не- прерывающемся режиме без участия об-служивающего персонала за счет само- очистки испарительных поверхйостей матов от осевших на них солей. При этом указанный режим достигается сравнительно простыми средствами и без каких-либо энергозатрат. В случае использования предлагаемого дистиллятора на морских побережьях можно обеспечить естественную циркуляцию воды в бассейне 1, за счет чего отпадет необходимость в удалении рассола из бассейна и его промывке. В этом случае автономность работы дистиллятора увеличивается. Предлагаемый дистиллятор возможно конструктивно выполнить в виде плавающей станции на водохранилищах с большим содержанием со лей. Дпя лучшей смачиваемости испаряющей поверхности края ленты могут свисать с платформы до контакта с водойДля уменьшения трения между поплавками и испаряющей лентой предлагается 25 поплавки сделать из ряда цилиндров. 9 6Формула изобретения. Солнечный дистиллятор, содержа" щий размещенные в бассейне плотики с обращенной к солнечному потоку испарительной поверхностью, выполненной с покрытием в виде гигроскопического мата, контактирующего с водой бассейна, и лоток для сбора дистиллята, о т л и ч а ю щ и й с я тем, что, с целью повышения автономности работы, дистиллятора путем самоочистки испарительной поверхности мата от осадка, мат выполнен в виде транспортерной ленты и снабжен приводом, кинематически связанным с ним и выполненным в виде поворотного лотка с храповым механизмом, причем лоток выполнен с двумя центрами тяжести, расположенными в плане по разные стороны от оси поворота, а дистиллятор снабжен установленной под лотком дополнительной ем". костью для дистиллята,2. Дистиллятор по и. 1, о т л и - ч а ю щ и й с я тем, что снабжен выполненным с возможностью взаимодействия с дистиллятом лотка поплавком.1555291 акт Тираж 796 Подписное дарственного комитета по изобретениям и открытия 113035, Москва, Ж, Раушская наб., д, 4/5

Смотреть

Заявка

4469673, 20.06.1988

Ю. А. Корнюков

КОРНЮКОВ ЮРИЙ АНДРЕЕВИЧ

МПК / Метки

МПК: C02F 1/14

Метки: дистиллятор, солнечный

Опубликовано: 07.04.1990
