Способ укрепления берегового грунтового массива, жидкий закрепляющий материал для его осуществления и способ приготовления жидкого закрепляющего материала для укрепления берегового грунтового массива

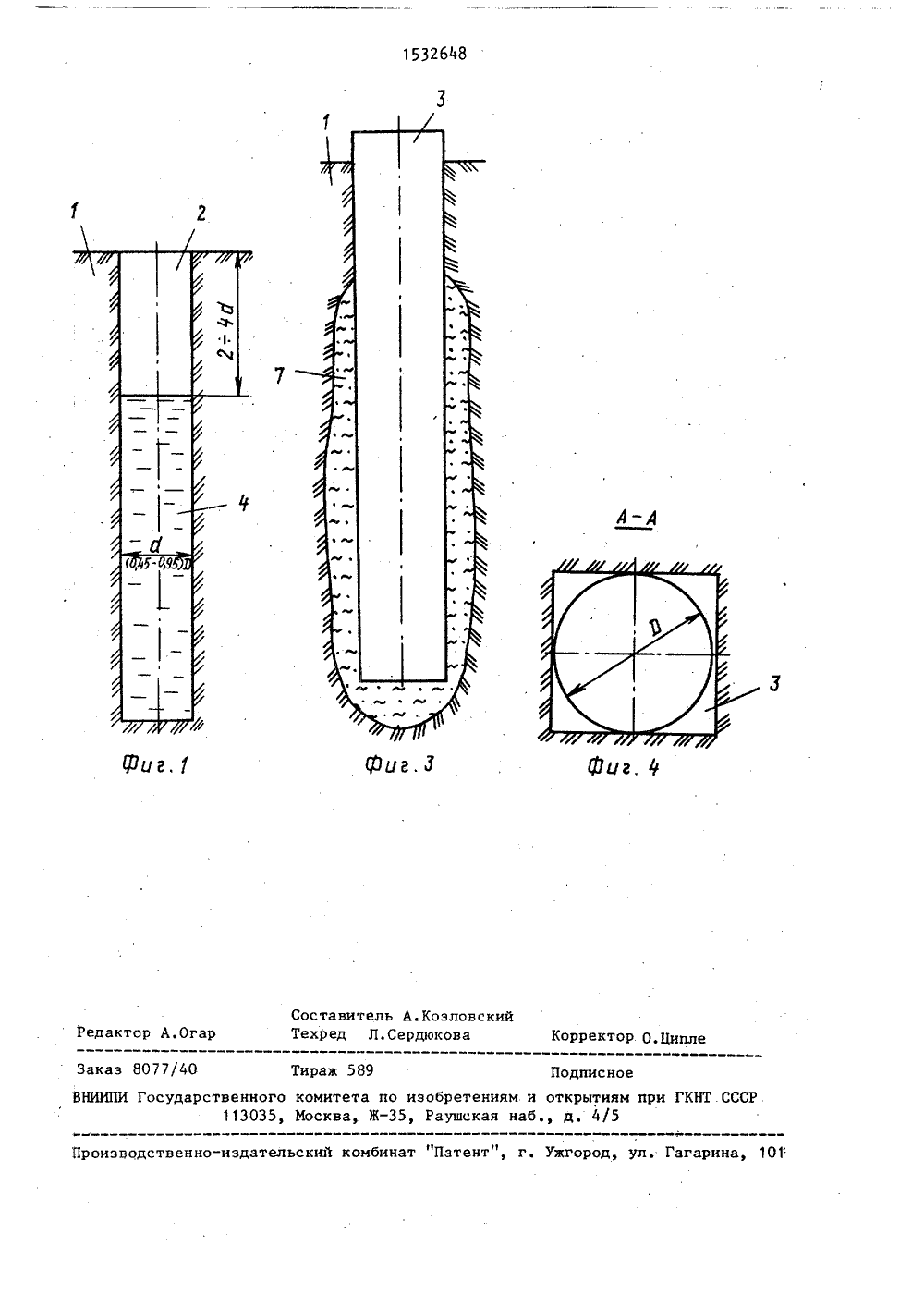

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 02 В 3/ ОПИСАНИЕ ИЗОБРЕТЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ саннои в поперечное сечение верти. кального несущего элемента 3, а скважину заполняют жидким закрепляющим материалом 4 на высоту от устья, равную 2-4 диаметрам скважины. За счет этого при забивке в грунтовый массив 1 вертикального несущего элемента 3 по его бокам и под его торцом образуют зону уплотненного и пропитанного закрепляющим материалом 4 грунта. Для заполнения скважин применяют жидкий закрепляющий мате. - риал следующего состава, мас.М: цемент 42-48; хлористый кальций 0,05-0,25; гидрокарбонат натрия 0,5 -3 но-ис"; снова",гимов,.А.Певзштейн СССР 985. одземные ов 11 к. М.: ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР(71) Бюро внедрения новых видовоснований и фундаментов Научследовательского института оний и подземных сооруженийим. Н.М.Герсеванова(56) Авторское свидетельствоУ 1305240, кл. Е 02 В 1/00, 1Основания, фундаменты и исооружения: Справочник проектирщика. М.: Стройиздат, 1985, с.4Там же, с.186-191.Трупак Н.Г. Специальные спосопроведения горных выработоНедра, 1976, с108-111.(54) СПОСОБ УКРЕПЛЕНИЯ БЕРЕГОВОГОГРУНТОВОГО МАССИВА, ЖИДКИЙ ЗАКРЕПЛЯЮЩИЙ МАТЕРИАЛ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯИ СПОСОБ ПРИГОТОВЛЕНИЯ ЖИДКОГО ЗАКРЕПЛЯЮЩЕГО МАТЕРИАЛА ДЛЯ УКРЕПЛЕНИЯБЕРЕГОВОГО ГРУНТОВОГО МАССИВА(57) Изобретение относится к гидротехническому строительству. Цельизобретения - повышение надежностиберегоукрепления за счет улучшенияконтакта несущих элементов с грунтовым массивом. При осуществленииспособа укрепления берегового грунтового массива бурят скважины в грунтовом массиве 1. Глубину бурения назначают меньшей глубины погружениявертикального несущего элемента 3.Диаметр скважины принимают равным0,45-0,95 диаметра окружности, впи 015326481532648 смесь вводят цемент, а в последнюю очередь - заранее приготовленный раствор силиката натрия в воде плотностью 1;03-1,05. 3 с.п. ф-лы,5 4 ил Изобретение относится к гидротехническому строительству и может быть использовано при укреплении дамб, берегов, русел и т.п.Цель изобретения - повышение на-,дежности берегоукрепления за счет5 , улучшения контакта несущих элементов ,с грунтовым массивом.На фиг,1 изображена скважина, заполненная жидким закрепляющим матери" алом перед забивкой вертикального120 несущего элемента; на фиг2 - то же, .в момент забивки элемента;на фиг.3- вертикальный несущий элемент после забивки; на фиг.4 - разрез А-А на фиг.2.25Способ укрепления берегового грунтового массива осуществляют следующим образом.В грунтовом массиве 1 с помощью известного оборудования (не пока 30 зано) бурят скважину 2, причем диаметр этой скважины выбирают в пределах 0,45-0,95 диаметра вписанной в поперечное сечение вертикального несущего элемента 3 окружности. Скважи ну 2 заполняют жидким закрепляющим 35 материалом 4 на высоту от устья,равную 2-4 диаметрам скважины. Глубину скважины 2 назначают меньшей глубины погружения вертикального несущего40 элемента 3 на величину, определяемую по формуле АДЬ106 45 1; силикат натрия 0,5-1,5; вода осгальное. При приготовлении жидкогозакрепляющего материала 4 сначаларастворяют в воде гидрокарбонат натрия и хпористый кальций, затем в где ДЬ - разница между глубиной погружения в грунтовый массив1 вертикального несущегоэлемента 3 и глубиной соответствующей скважины 2,м;А - эмпирический коэффициентпропорциональности, А- 2-8 МПа/м;предел прочности грунта наодноосное сжатие без возможности бокового расширения на уровне глубины погружения вертикального несущего элемента 3, МПа,После заполнения скважины 2 жидким закрепляющим материалом 4 приступают к забивке вертикального несущего элемента 3. При забивке последнего производят заполнение жидким закрепляющим материалом 4 прилегающих к стенкам скважины 2 трещин и пустот 5 в грунтовом массиве 1 Необходимое для заполнения трещин и пустот 5 давление создают за счет разницы между диаметром скважины 2 и размерами поперечного сечения вертикального несущего элемента 3. Одновременно производят уплотнение грунта вдоль стенок скважины 2, После . достижения нижним торцом вертикального несущего элемента 3 уровня глубины б скважины 2 продолжают погружение вертикального несущего элемента 3, при этом уплотняют грунт под торцом последнего. Таким образом, при забивке в грунтовый массив 1 вертикального несущего элемента 3 предлагаемым способом по бокам вертикального элемента 3 и под его торцом образуют зону уплотненного и пропитан" ного закрепляющим материалом 4 грунта 7, эа счет чего улучшают контакт несущего элемента 3 с грунтовым массивом 1 и повышают надежность берегоукрепления. После забивки в грунтовый массив 1 группы вертикальных несущих элементов 3 их верхние части известным спЬсобом объединяют в единую конструкцию (не показана)Для заполнения скважины 2 используют жидкий закрепляющий материалследующего состава, мас,7:Цемент 42-48Хлористыйкальций 0,05-0,25Гидрокарбонатнатрия 0,5-1Силикат натрия 0,5-1,5Вода ОстальноеСпособ приготовления жидкого закрепляющего материала осуществляют следующим образом.В воде растворяют силикат натрия (жидкое стекло), причем количествосиликата натрия принимают по приведенному соотношению, а количествоводы устанавливают исходя из необходимости получения раствора с плотностью 1,03-1,05. Отдельно готовяттрехкомпонентный раствор (вода + хлористый кальций + гидрокарбонат натрия), причем количество солей принимают по приведенному соотношению,а количество воды определяют из того же соотношения с учетом воды,израсходованной на приготовлениераствора силиката натрия. Непосредственно перед заполнением скважины2 жидким закрепляющим материалом 4в трехкомпонентный раствор вводят заданноеуказанным соотношением количество цемента и после тщательногоперемешивания образовавшейся смесипоследнюю (при непрерывном перемешивании) соединяют с водным раствором силиката натрия. 10 15 Формула изобретения 5 АдЬ106 45 где йЬ - разница между глубиной погружения в грунтовый массив вертикального несущего эле 50 1. Способ укрепления берегового грунтового массива, включающий буре-. ние скважин, погружение в грунтовый массив соосно с центральными продоль- З 0 ными осями скважин вертикальных несущих элементов путем забивки и объединение верхних частей этих несущих элементов в единую конструкцию, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности берегоукрепления за счет улучшения контакта несущих элементов с грунтовым массивом, глубину скважин назначают меньшей глубины погружения соответствующего вертикального несущего элемента на величину, определяемую поформуле мента и глубиной соответствующ:й скважины, м;А - эмпирический коэффициентпропорциональности, А = 28 МПа/м;Й - предел прочности грунта наодноосное сжатие без возможности бокового расширения науровне глубины погружениянесущего элемента, МПа, причем перед погружением несущего элемента скважину заполняют жидким закрепляющим материалом на высоту от устья, равную 2-4 диаметрам скважины, а диаметр скважин назначают в пределах 0,45-0,95 диаметра вписанной в поперечное сечение вертикального элемента окружности.2, Жидкий закрепляющий материал для укрепления берегового грунтового массива, включающий цемент, хлорис- тый кальций и воду, о т л и ч а ю - щ и й с я тем, что он дополнитель - но содержит силикат натрия и гидрокарбонат натрия при следующем соотношении компонентов, мас.Х:Цемент 42-48Хлористыйкальций 0,05-0,25Гидрокарбонатнатрия О, 5-1,0Силикат натрия 0,5-1,5Вода Остальное 3. Способ приготовления жидкого закрепляющего материала для укрепления берегового грунтового массива, включающий растворение в воде хлористого кальция и перемешивание полученного раствора с цементом, о т - л и ч а ю щ и й с я тем, что перед перемешиванием раствора хлористого кальция в воде с цементом в этот раствор вводят гидрокарбонат натрия, при этом отдельно приготовляют водный раствор жидкого стекла, после чего этот раствор перемешивают с цементным.1532648 г ь А.Козловски Огар Редак дюков РектоР. О,Ци Заказ 8077/4 ираж одписно ВНИИПИ Государственного комитета по и 113035, Москва, Ж, Производственно-издательский комбинат "Патент", г. Ужгор Гагарина, 101 г,1 СоставитТехред ретениям. и открытиям при ГКНТ.СС ушская наб., д. 4/5
