Сепаратор для разделения частиц материала на мелкую и крупную фракции

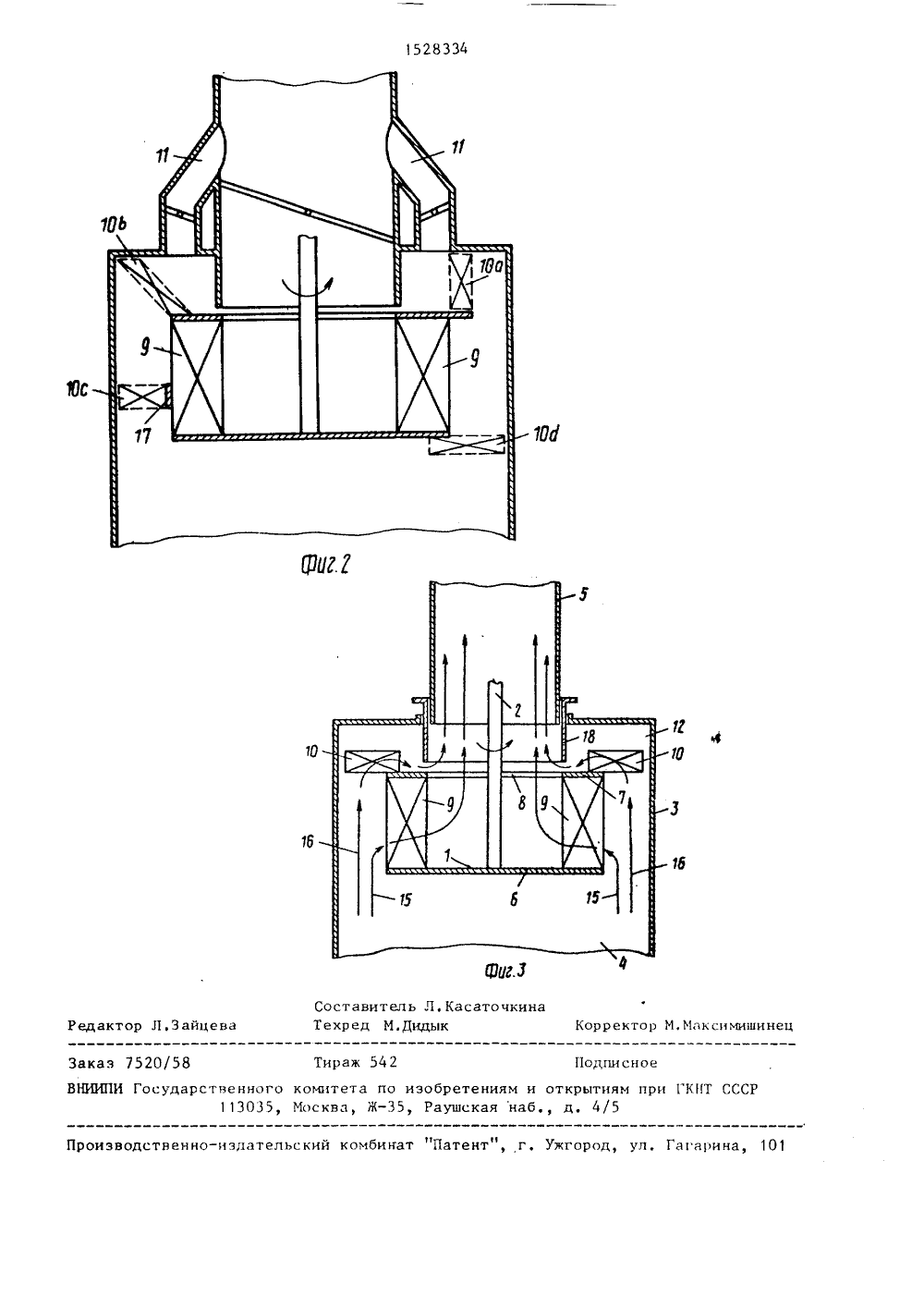

/083 1)4 В ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР в Е И"8 Я4., 3ОПИСАНИЕ ИЗОБРЕТЕНИЯ АТЕН 1 3,54)1 АТЕРот 1 ДЕЛЕ Н 1 И ЧАСТИЦ УПНУЮ ФРАК АТОР ДЛЯНА МЕЛКУЮ(57) Изо ассификаЦель -еления ции материалповышение э за счет рас гчлиоовяния ва, Внутри3 сепаратор кого о СССР 1971(н:)088,8)детельсВ 7/08 ение касается ов по крупност фективности ра ирения возможен гранулометриче илиндрического с возможность1528334 Лзобретение относится к классификации материалов по крупности,Цель изобретения - повышение эффективности разделения за счет расширения возможностей регулированиявозможностей регулирования грануло -метрического состава,На фиг . 1 изображен сепаратор спредпочтительным положением двух комппектов роторных лопастей, аксиальный разрез; на фиг, 2 и на фиг, 3 -35 сепаратор с альтернативными выполнениями приспособления для регулирования скорости воздушного потока, аксиальный разрез,Сепаратор содержит ротор 1, уста новленный на валу 2 с возможностью вращения вокруг вертикальной оси внутри цилиндрического корпуса 3, В нижней части корпуса 3 расположен патрубок 4 дпя подачи исходного материала, 45 суспендированного в транспортирующем газе, В верхней части корпуса 3 над ротором 1 размещен патрубок 5 для вывода мелкой фракции, суспендирован-. ной в транспортирующем газе, Ротор 1 содержит нижнюю плиту 6 и верхнюю плиту 7 с центральным выпускным отверстием 8, от которого отходит патрубок 5. Между плитами 6 и 7 стационарно установлен один из комплексов55 лопастей 9, а второй комплект лопастей 10 установлен с возможностью перемещения либо в осевом направлении относительно комплект лопастей 9, ливокруг вертикальной оси размещен ротор (Р) 1, с двумя комплектами лопастей (КЛ) 9 и 10. Лри этом КЛ 9 уста,новлен стационарно между верхней 7 инижней 6 плитаю 1 Г 1, а 1 П 1 О - с возможностью перемещения в осевом направлении относительно КЛ 9 или вертикального перемещения на его наружных кромках, Приспособление для регулирования скорости воздушного потока м.б. выполнено в виде плоских заслонок 13 и 14, установленных в расположенных в верхней части корпуса 3над Р 1 патрубках (П) 5 и 11 для вывода мелкой фракции, либо в виде цилиндрической заслонки, установленнойс возможностью аксиального перемещения относительно верхней части Р 1соосно П 5, Сортируекй материал,5 10 5 20 суспендированный в транспортирующемгазе, подается вертикально снизувверх по П 4, располоежнному в нижней части корпуса 3, Часть суспензии течет в Р 1, проходя КЛ 9, далеечерез центральное отверстие 8 в плите 7 - в П 5, Остальная часть суспенэии течет непосредственно вверх в П5 через КЛ 9, верхнюю зону 12 внутри корпуса 3 и П 11, Во время прохождения КЛ 9 и 10 тяжелые частицы отбрасываются в направлении к корпусу 3 ипадают в П для вывода крупной фракции, расположенный под Р 1, Регулируя заслонками 3, 14 скорость потока газа, проходящего через КЛ 9 и 1 О,получают нужное распределение размеров частиц в конечном продукте. 2 з,п,ф лы 3 ил,бо с возможностью вертикального перемещения на наружных кромках лопастей 9 ( позиции 10 а, 10 в, 1 Ос и 1 Ой на фи г. 2),Над комплектом лопастей 10 находятся дополнительные патрубки 11 для вывода мелкой фракции, соединяющие верхнюю зону (пространство) 12 внутри корпуса 3 с патрубком 5, Приспособление для регулирования скорости воздушного потока выполнено в виде плоских заслонок 13 и 14, установленных в патрубках 5 и 11 для вывода мелкой фракции. Сепаратор работает следующим образом,Сортируемый материал, суспендированный в транспортирующем газе, подают вертикально снизу вверх по патрубку 4, Часть суспензии течет в ротор 1 проходя в комплект лопастей9, далее через центральное отверстие8 в плите 7 - в патрубок 5 (направление стрелок потока 15 на фиг, 1),Остальная часть суспенэии течет непосредственно вверх и попадает в патрубок через комплект лопастей 10,пространство 12 и патрубки 11 (направление стрелок потока 16 на фиг, 1),Во время прохождения лопастей 9 и10 тяжелые частицы отбрасываются поддействием центробежных сил в направлении к корпусу 3 и падают в патрубокдля вывода крупной фракции, откуда5 152направляются на дельнейшую обработку,например, в мельницуПоскольку обакомплекта лопастей 9 и 10 имеют различные сортировочные характеристики,посредством заслонок 13 и 14 можно регулировать скорости потока газа, проходящего через лопасти 9 и 1 О, получая тем самым желательное распределение размеров частиц в конечном продукте.Комбинированное положение обоихкоппектов лопастей 9 и 10 ( фиг.1)обеспечивает параллельное разделение,т,е. имеется два потока 15 и 6 суопенэии, каждый иэ которых проходиттолько через один комппект лопастей,Лопасти 10 а и 10 в ( фиг. 2) работают так же, как и лопасти 9 и 10(фиг1), тогда как лопасти 1 Ос и 106Функционируют в комбинации параллельности и последовательности относительно лопастей 9, т.е, поток суспензииможет проходить и через два комплекта лопастей 9 и 1 О, Лопасти 10 с могут быть закреплены на кольце 17, окружающем лопасти 9 и установленном свозможностью вертикального перемещения,Приспособление для регулированияскорости воздушного потока (фиг.3)может быть выполнено в виде цилиндрической заслонки 18, установленной своэможностью аксиального перемещенияотносительно верхней части ротора 1соосно с патрубком 5.формула изобретения1. Сепаратор для разделения частиц материала на мелкую и крупную фракции, включанхций корпус, внутри которого с возможностью вращения вокруг8334 6 35 40 5 1 О 15 20 25 30 вертикальной оси размещен ротор с двумя комплекгами лопастей, один из которых установлен стационарно междуверхней и нижней плитами, патрубкидля подачи исходного материала, суспендированного в транспортирующем газе, и для вывода крупной фракции, расположенные в нижней части корпуса подротором, патрубки для вывода мелкойфракции, суспендированной В транспортирующем газе, расположенные в верх-.ней части корпуса над ротором, и приспособление для регулирования скорости воздушного потока, о т л и ч а ющ и й с я тем, что, с целью повыше ния эффективности разделения за счетрасширения возможностей регулированиягранулометрического состава, приспособление для регулирования скоростивоздушного потока выполнено в видеплоских заслонок, установленных в патрубках для вывода мелкой фракции, илив виде цилиндрической заслонки, установленной с возможностью аксиального перемещения относительно верхней части ротора соосно одному изпатрубков для вывода мелкой фракции,при этом второй комплект лопастейротора установлен с воэможностью пер емещения,2, Сепаратор по п,1, о т л и ч а - ю щ и й с я тем, что комплект лопастей установлен с возможностью перемещения в осевом направлении относительно первого комплекта лопастей,3, Сепаратор по пп, 1 и 2, о т л и ч а ю щ и й с я Фем, что второй комплект лопастей установлен с возможностью вертикального перемещения на наружных кромках первого комплекта лопастей.1528334 70 ь Л кина ектор М.Г 1 акси Л,Зайце ин идь аз 7520/5 аж 5 Подписно су роизводственно-издательский комбинат "Патент", г, Ужгор л. Гагарина, 1 Состав Техред твенного комит113035, Москв по изобретениям и открытиям при ГК 11 Т СССР3-35, Раушская наб д. 4/5
