Устройство для формирования частотно-манипулированного сигнала без разрыва фазы

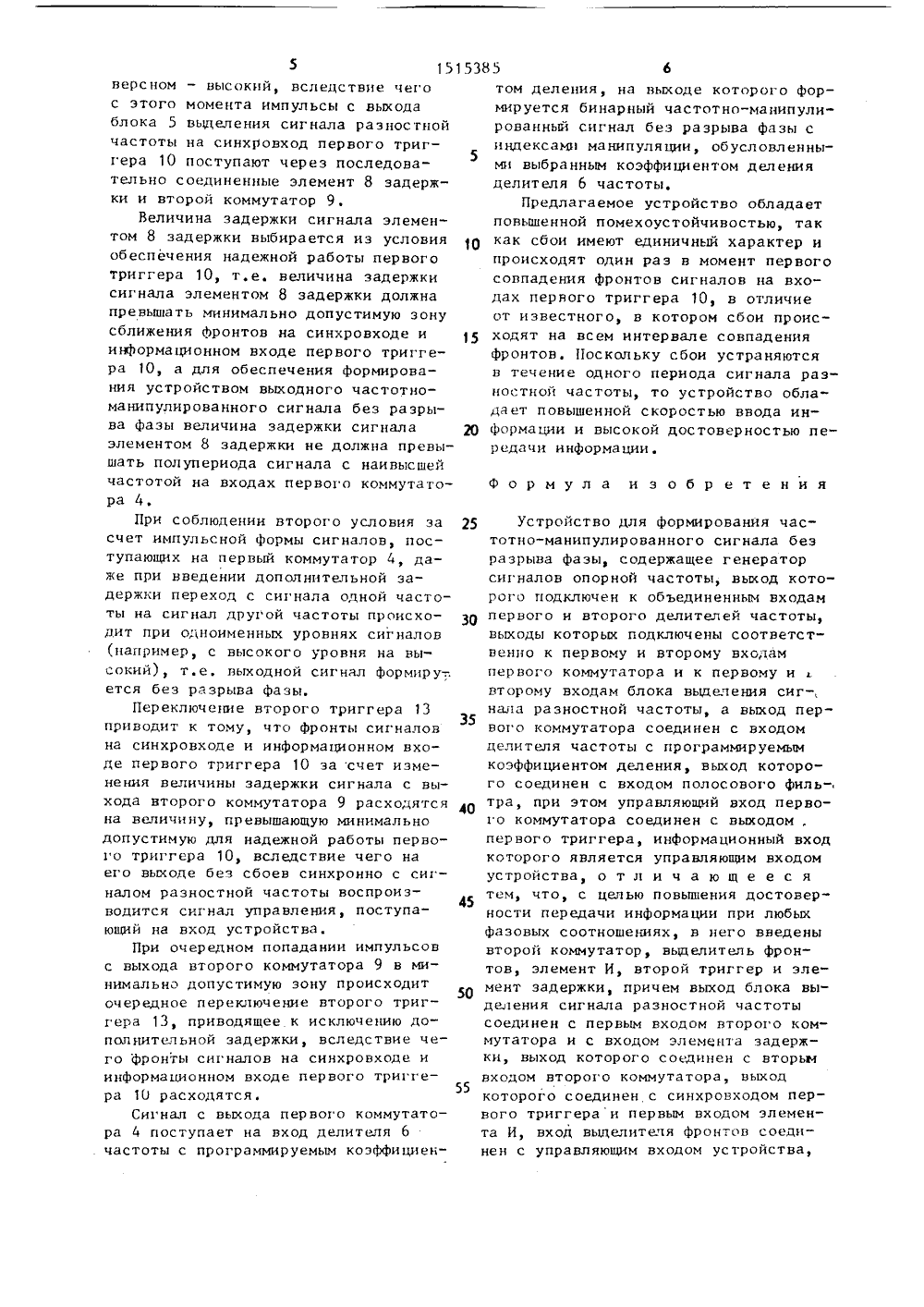

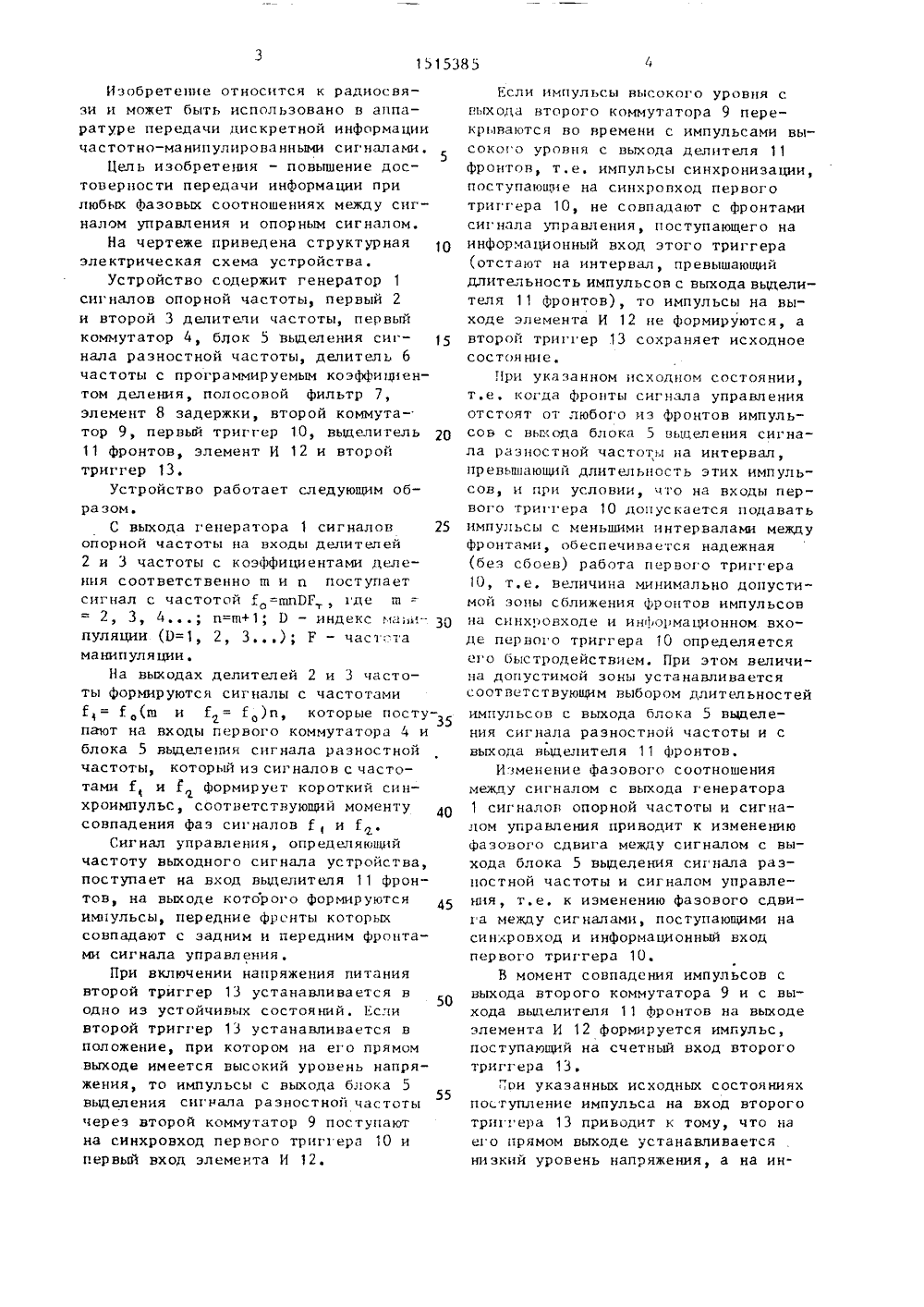

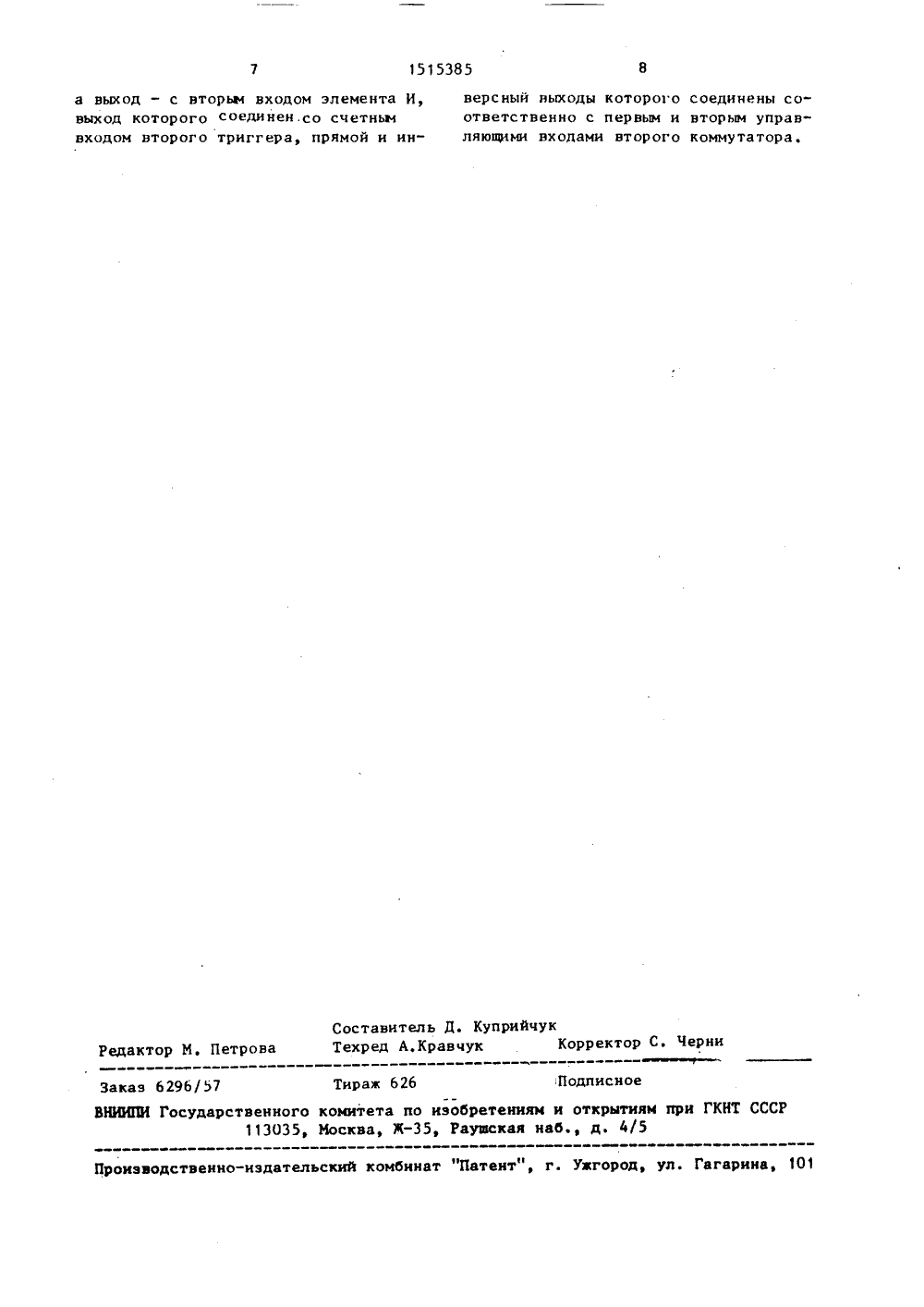

(51)4 Н 04 Ь 27/12 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 1(56) Авторское свидетельство СССРУ 1234994, кл. Н 04 Ь 27/12, 1986.(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ЧАСТОТНО-МАНИПУЛИРОВАННОГО СИГНАЛА БЕЗРАЗРЫВА ФАЗЪ(57) Изобретение относится к радиосвязи. Цель изобретения - повышение достоверности передачи информации при любых фазовых соотношениях между сигналом управления и опорным сигналом. Устр-во содержит г-р .1 сигналовФ 2опорной частоты, делители 2 и 3 частоты, коммутаторы 4 и 9, блок 5 выделения сигнала разностной частоты,делитель 6 частоты с программируе"мым коэф, деления, полосовой фильтр/, эл-т 8 задержки, триггеры 10 и13, выделитель 11 фронтов и эл-тИ 12. Устр-во обладает повышенной помехоустойчивостью, т,к. сбои имеютединичный характер и происходят одинраз в момент первого совпадения фронтов сигналов на входах триггера О,а не на всем интервале совпаденияфронтов. Сбои устраняются в течениеодного периода сигнала разностнойчастоты, и поэтому устр-во обладаетповышенной скоростью ввода информациии высокой достоверностью передачи информации, 1 ил,Изобретение относится к радиосвязи и может быть использовано в аппаратуре передачи дискретной информации частотно - манипулированными сигналами,Цель изобретеггггя - повышение достов ер нос ти п ер едачи информ а ции при любых Фазовых соотношениях между сигналом управления и опорным сигналом.На чертеже приведена структурная электрическая схема устройства.Устройство содержит генератор 1 сигналов опорной частоты, первый 2 и второй 3 делители частоты, первыйг коммутатор 4, блок 5 вьщеления сигнала разностной частоты, делитель 6 частоты с программируемым коэффидгентом деления, полосовой фильтр 7, элемент 8 задержки, второй коммутатор 9, первый триггер 10, выдслитель 2 п 11 фронтов, элемент И 12 и второй триггер 13.Устройство работает следующим образом,С выхода генератора 1 сигналов 25опорной частоты на входы делителей2 и 3 частоты с коэффициентами деления соответственно ш и и поступаетсигнал с частотой й =шпБГ, где ш2, 3, 4; п=пг+1; 0 - индекс ь 1 а;иг" 30пуляции Я=1, 2, 3); Р - час 1:.таманипуляции,На выходах делителей 2 и 3 часто -ты формируются сигналы с частотами- Г (пг и Г = Г )п, которые поступают на входы первого коммутатора 4 иблока 5 выделения сигнала разностнойчастоты, который из сигналов с частотами г и 1 формирует короткий синхроимпульс, соответствующий моменту 40совпадения фаз сигналов Г и Й,Сигнал управления, определяющийчастоту выходного сигнала устройства,поступает на вход вьщелителя 11 фронтов, на выходе котоРого формируются 45импульсы, передние фронты которыхсовпадают с задним и передним фронтами сигнала управления,При включении напряжения питаниявторой триггер 13 устанавливается водно из устойчивых состояний. Есливторой триггер 13 устанавливается вположение, при котором на его прямомвыходе имеется высокий уровень напряжения, то импульсы с выхода блока 555вьщеления сигнала разностной частотычерез второй коммутатор 9 поступаютна синхровход первого тригг ера 10 ипервый вход элемента И 12. Если импульсы высокого уровня свьгхода второго коммутатора 9 перекрываются во времени с импульсами высокого уровня с выхода делителя 11фронтов, т.е, импульсы синхронизации,поступающие на синхровход первоготриггера 10, не совпадают с фронтамисигнала управления, поступающего наинформационный вход этого триггера(отстают на интервал, превышающийдлительность импульсов с выхода вьщелителя 11 фронтов), то импульсы на выходе элемента И 12 не формируются, авторой триггер .13 сохраняет исходноесостояние,При указанном исходном состоянии,те. когда фронты сигнала управленияотстоят от любого иэ фронтов импульсов с выхода блока 5 выцеления сигнала разностной частоты на интервал,превышающий длительность этих импульсов, и при условии, что на входы пер -вого триггера 10 допускается подаватьимпульсы с меньшими интервалами междуфронтами, обеспечивается надежная(без сбоев) работа первого триггера1 О, т.е, величина минимально допустимой зоны сближения Фронтов импульсова синхровходе и информационном входе первого триггера 10 определяетсяего быстродействием, При этом величина допустимой зоны устанавливаетсясоответствуюшггм выбором длительностейимпульсов с выхода блока 5 вьгцеления сигнала разностной частоты и свыхода вьщелителя 11 Фронтов,Изменение фазового соотношениямежду сигналом с выхода генератора1 сигналов опорной частоты и сигналом управления приводит к изменениюфазового сдвига между сигналом с выхода блока 5 вьщеления сигнала разпостной частоты и сигналом управленггя, т.е. к изменению фазового сдвига между сигналами, поступающими насинхровход и информационный входпервого триггера 10,В момент совпадения импульсов свыхода второго коммутатора 9 и с выхода вьщелителя 11 фронтов на выходеэлемента И 12 формируется импульс,поступающий на счетный вход второготриггера 13,ои указанных исходных состоянияхпоступление импульса на вход второготриггера 13 приводит к тому, что наего прямом выходе устанавливаетсянизкий уровень напряжения, а на ин15385 5 10 15 20 25 30 5 15версном - высокий, вследствие чегос этого момента импульсы с выходаблока 5 выделения сигнала разностнойчастоты на синхРовход первого триггера 10 поступают через последовательно соединенные элемент 8 задержки и второй коммутатор 9.Величина задержки сигнала элементом 8 задержки выбирается из условияобеспечения надежной работы первоготриггера 10, т.е. величина задержкисигнала элементом 8 задержки должнапревышать минимально допустимую зонусближения фронтов на синхровходе иинформационном входе первого триггера 1 О, а для обеспечения формирования устройством выходного частотноманипулированного сигнала без разрыва фазы величина задержки сигналаэлементом 8 задержки не должна превышать полупериода сигнала с наивысшейчастотой на входах первого коммутатора 4,При соблюдении второго условия засчет импульсной Формы сигналов, поступающих на первый коммутатор 4, даже при введении дополнительной задержки переход с сигнала одной частоты на сигнал другой частоты происходит при одноименных уровнях сигналов(например, с высокого уровня на высокий), т,е, выходной сигнал формиру-ется без разрыва фазы.Переключение второго триггера 13приводит к тому, что фронты сигналовна синхровходе и информационном входе первого триггера 10 за счет изменения величины задержки сигнала с выхода второго коммутатора 9 расходятсяна величину, превышающую минимальнодопустимую для надежной работы первого триггера 10, вследствие чего наего выходе без сбоев синхронно с сигналом разностной частоты воспроизводится сигнал управления, поступающий на вход устройства,При очередном попадании импульсовс выхода второго коммутатора 9 в минимально допустимую зону происходиточередное переключение второго триггера 13, приводящее к исключению дополнительной задержки, вследствие чего фронты сигналов на синхровходе иинформационном входе первого триггера 1 О расходятся.Сигнал с выхода первого коммутатора 4 поступает на вход делителя 6частоты с программируемым коэффициентом деления, на выходе которого формируется бинарный частотно-маиипулированный сигнал без разрыва фазы с индексами манипуляции, обусловленными выбранным коэффициентом деления делителя 6 частоты,Предлагаемое устройство обладает повышенной помехоустойчивостью, так как сбои имеют единичный характер и происходят один раз в момент первого совпадения фронтов сигналов на входах первого триггера 1 О, в отличие от известного, в котором сбои происходят на всем интервале совпадения фронтов, 11 оскольку сбои устраняются в течение одного периода сигнала разностной частоты, то устройство обладает повышенной скоростью ввода инФормации и высокой достоверностью передачи информацииФормула и з обр ет ения Устройство для формирования частотно-манипулированного сигнала без разрыва фазы, содержащее генератор сигналов опорной частоты, выход которого подключен к объединенным входам первого и второго делителей частоты,выходы которых подключены соответственно к первому и второму входампервого коммутатора и к первому ивторому входам блока выделения сиг-, 35нала разностной частоты а выход первого коммутатора соединен с входомцелителя частоты с программируемымкоэффициентом деления, выход которого соединен с входом полосового фильтра, при этом управляющий вход первого коммутатора соединен с выходом,первого триггера, информационный входкоторого является управляющим входомустройства, о т л и ч а ю щ е е с ятем, что, с целью повышения достоверности передачи информации при любыхфазовых соотношениях, в него введенывторой коммутатор, выделитель фронтов, элемент И, второй триггер и элемент задержки, причем выход блока выделения сигнала разностной частотысоединен с первым входом второго коммутатора и с входом элемента задержки, выход которого соединен с вторымвходом второго коммутатора, выход 55которого соединен с синхровходом первого триггера и первым входом элемента И, вход выделителя фронтов соединен с управляющим входом устройства,1515385 Составитель Д. КуприйчукТехред А.Кравчук Корректор С. Черни Редактор И, Петрова Заказ 6296/57 Тираж 626 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Иосква, Ж, Рауаская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 а выход - с вторым входом элемента И,выход которого соединен со счетнымвходом второго триггера, прямой и инверсный выходы которого соединены соответственно с первым и вторым управляющими входами второго коммутатора.
