Осмометр

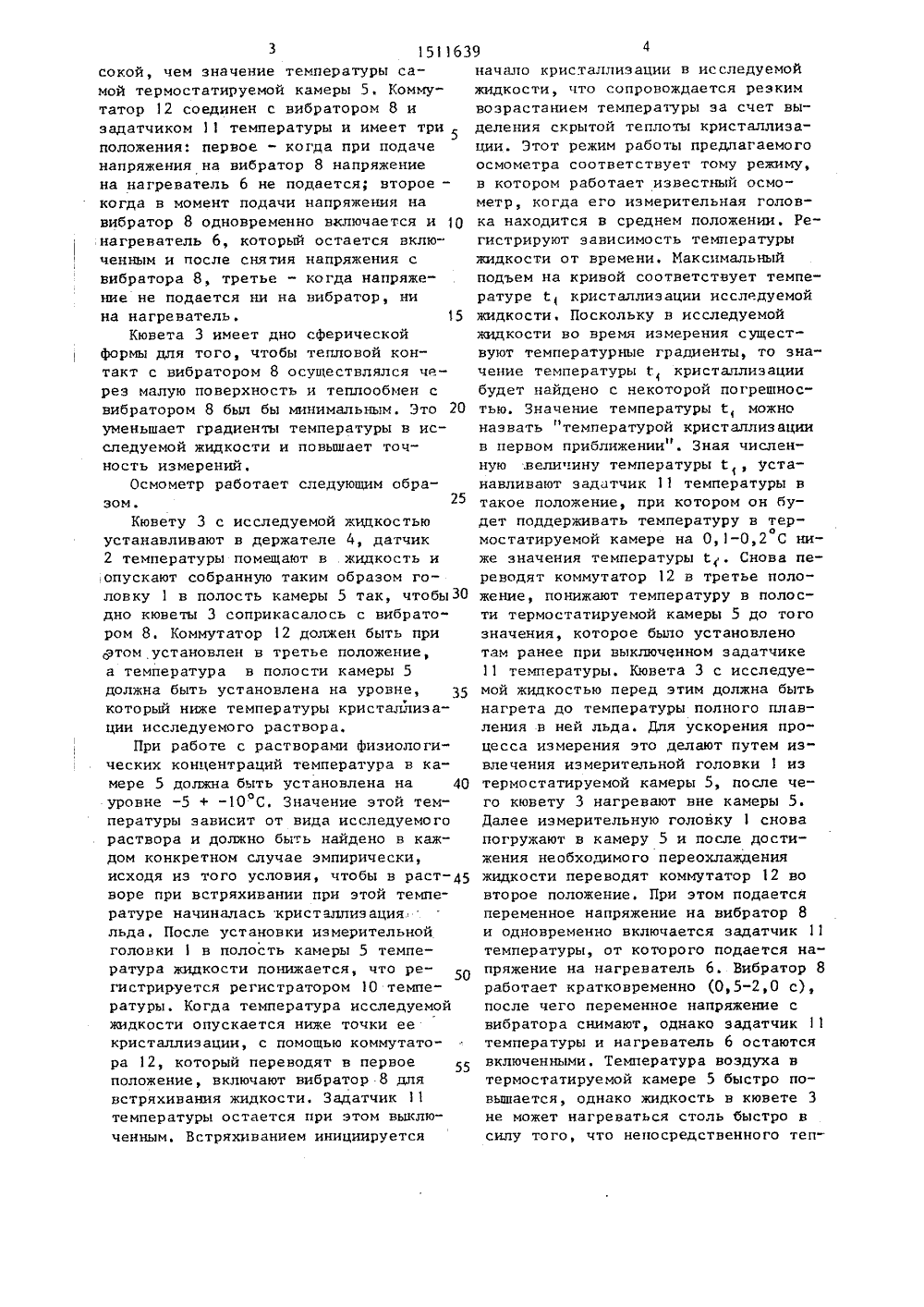

3 151163 сокой, чем значение температуры самой термостатируемой камеры 5. Коммутатор 12 соединен с вибратором 8 и задатчиком 11 температуры и имеет три 5 положения: первое - когда при подаче напряжения на вибратор 8 напряжение на нагреватель 6 не подается; второе - когда в момент подачи напряжения на вибратор 8 одновременно включается и нагреватель 6, который остается включенным и после снятия напряжения с вибратора 8, третье - когда напряжение не подается ни на вибратор, ни на нагреватель, 15Кювета 3 имеет дно сферической формы для того, чтобы тепловой контакт с вибратором 8 осуществлялся через малую поверхность и теплообмен с вибратором 8 был бы минимальным. Это 20 уменьшает градиенты температуры в исследуемой жидкости и повышает точность измеренийОсмометр работает следующим образом.25Кювету 3 с исследуемой жидкостью устанавливают в держателе 4, датчик 2 температуры помещают в жидкость и ,опускают собранную таким образом головку 1 в полость камеры 5 так, чтобы 30 дно кюветы 3 соприкасалось с вибрато" ром 8, Коммутатор 12 должен быть при утом установлен в третье положение, а температура в полости камеры 5 должна быть установлена на уровне, который ниже температуры кристаллизации исследуемого раствора.При работе с растворами физиологи" ческих концентраций температура в камере 5 должна быть установлена на 40 уровне -5 + -10 СЗначение этой температуры зависит от вида исследуемого раствора и должно быть найдено в каждом конкретном случае эмпирически, исходя из того условия, чтобы в растворе при встряхивании при этой температуре начиналась кристаллизация льда, После установки измерительной головки 1 в полость камеры 5 температура жидкости понижается, что регистрируется регистратором 10 температуры. Когда температура исследуемой жидкости опускается ниже точки ее кристаллизации, с помощью коммутатора 12, который переводят в первое положение, включают вибратор 8 для встряхивания жидкости. Задатчик 11 температуры остается при этом выключенным. Встряхиванием инициируется 9 4начало крис таллиэ ации в ис следуемой жидкости, что сопровождается резким возрастанием температуры за счет выделения скрытой теплоты кристаллизации. Этот режим работы предлагаемого осмометра соответствует тому режиму, в котором работает известный осмометр, когда его измерительная головка находится в среднем положении. Регистрируют зависимость температуры жидкости от времени. Максимальный подъем на кривой соответствует температуре 1 кристаллизации исследуемой жидкости. Поскольку в исследуемой жидкости во время измерения существуют температурные градиенты, то значение температуры Ф кристаллизации будет найдено с некоторой погрешностью, Значение температуры С, можно назвать "температурой кристаллизации в первом приближении". Зная численную лели .ину температуры й 1, Устанавливают задатчик 11 температуры в такое положение, при котором он будет поддерживать температуру в теро мостатируемой камере на 0,1-0,2 С ниже значения температуры С. Снова переводят коммутатор 12 в третье положение, понижают температуру в полости термостатируемой камеры 5 до того значения, которое было установлено там ранее при выключенном задатчике 11 температуры. Кювета 3 с исследуемой жидкостью перед этим должна быть нагрета до температуры полного плавления в ней льда. Для ускорения процесса измерения это делают путем извлечения измерительной головки 1 из термостатируемой камеры 5, после чего кювету 3 нагревают вне камеры 5, Далее измерительную головку 1 снова погружают в камеру 5 и после достижения необходимого переохлаждения жидкости переводят коммутатор 12 во второе положение. При этом подается переменное напряжение на вибратор 8 и одновременно включается задатчик 11 температуры, от которого подается напряжение на нагреватель 6. Вибратор 8 работает кратковременно (0,5-2,0 с), после чего переменное напряжение с вибратора снимают, однако эадатчик 11 температуры и нагреватель 6 остаются включенными. Температура воздуха в термостатируемой камере 5 быстро повьппается, однако жидкость в кювете 3 не может нагреваться столь быстро в силу того, что непосредственного теп 5 5116 лового контакта с нагревателем 6 кювета не имеет. Таким образом, в первый момент жидкость остается переохлажденной и подвергается действию вибрации, что приводит к возникновению5 кристаллизации. Выделение скрытой теплоты кристаллизации ведет к повышению температуры жидкости, однако кристаллизация протекает значительно медленнее, чем в рассмотренном выше случае, поскольку температура в полости термостатируемой камеры 5 поддерживается на уровне только незначительно ниже температуры кристаллиза ции жидкости. Таким образом, процесс кристаллизации длится дольше, чем в первом случае, и регистратор 1 О температуры регистрирует кривую кристаллизации с, более растянутой во време ни горизонтальной частью. Температурагоризонтальной части кривой соответствует уточненному значению тем 39опературы кристаллизации исследуемойжидкости,Формула из обре тенияОсмометр, содержащий охлаждаемуютермостатированную камеру, в которойрасположена кювета для исследуемойжидкости с датчиком температуры жидкости, электромагнитный вибратор,контактирующий с кюветой для жидкости, и регистратор температуры, соединенный с датчиком температуры жидкости, о т л и ч а ю щ и й с я тем,что, с целью повышения точности определения хонцентрации путем сниженияошибок, связанных с градиентом температуры в ющкости в процессе кристаплизации, осмометр дополнительно содержит нагреватель, установленный вохлаждаемой термостатированной камере вокруг кюветы для исследуемой жидкости, и задатчик температуры, соединенный с нагревателем.11511639 Составитель А,Кощеевтор А.Ревнн Техред И.Верес Корректор А.Обруч НТ СССР омбинат "Патент Пронзводстэенно-нздател ул. Гагарина, 101 жгоро Заказ 589546 Тираж 789 ПодписноеВНИИПИ Государственного комитета по изобретениям н открытиям пр113035, Иоскна, Ж-Э 5, Рауисхая наб., д, 4/5
