Детектор амплитудно-модулированных сигналов

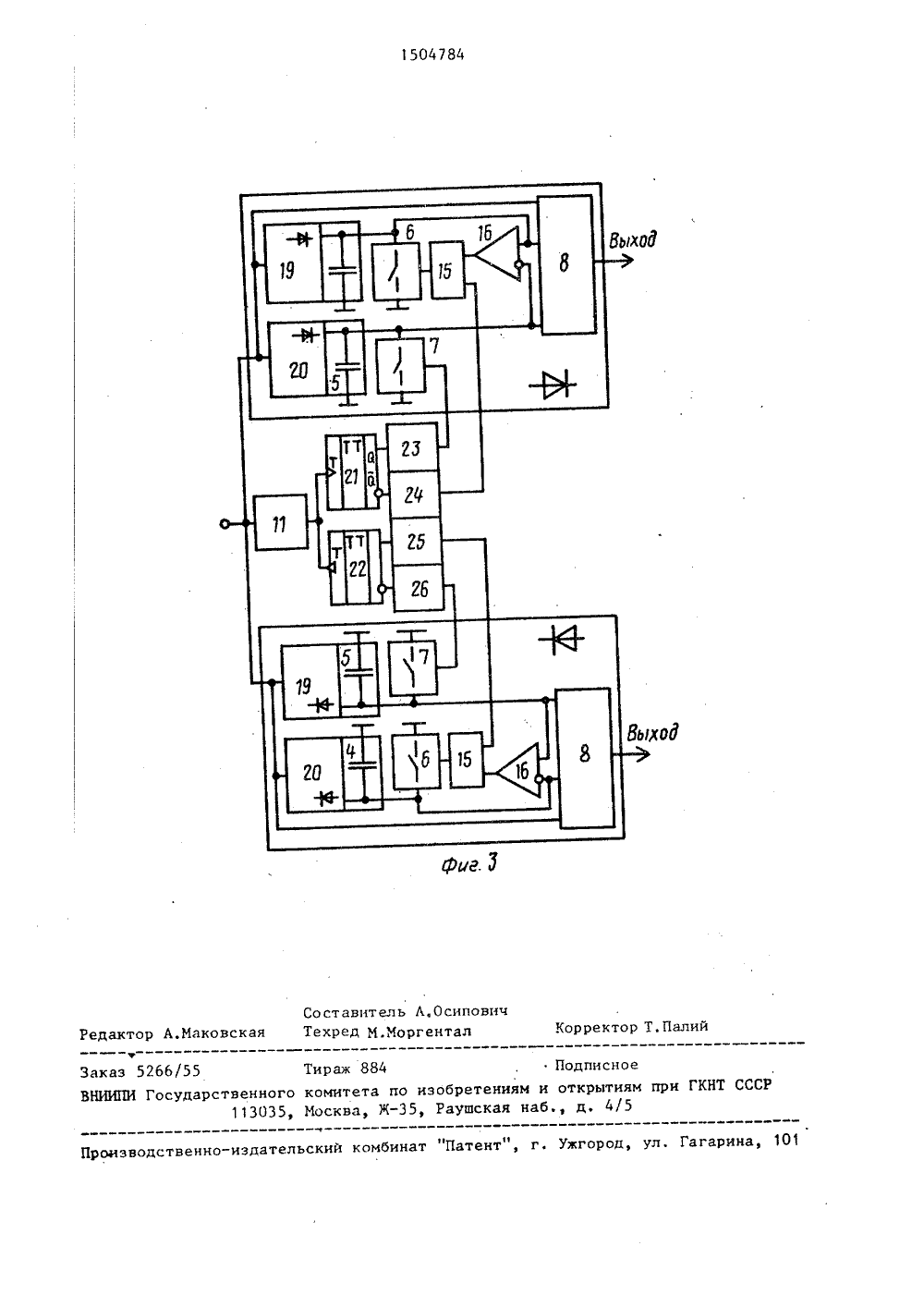

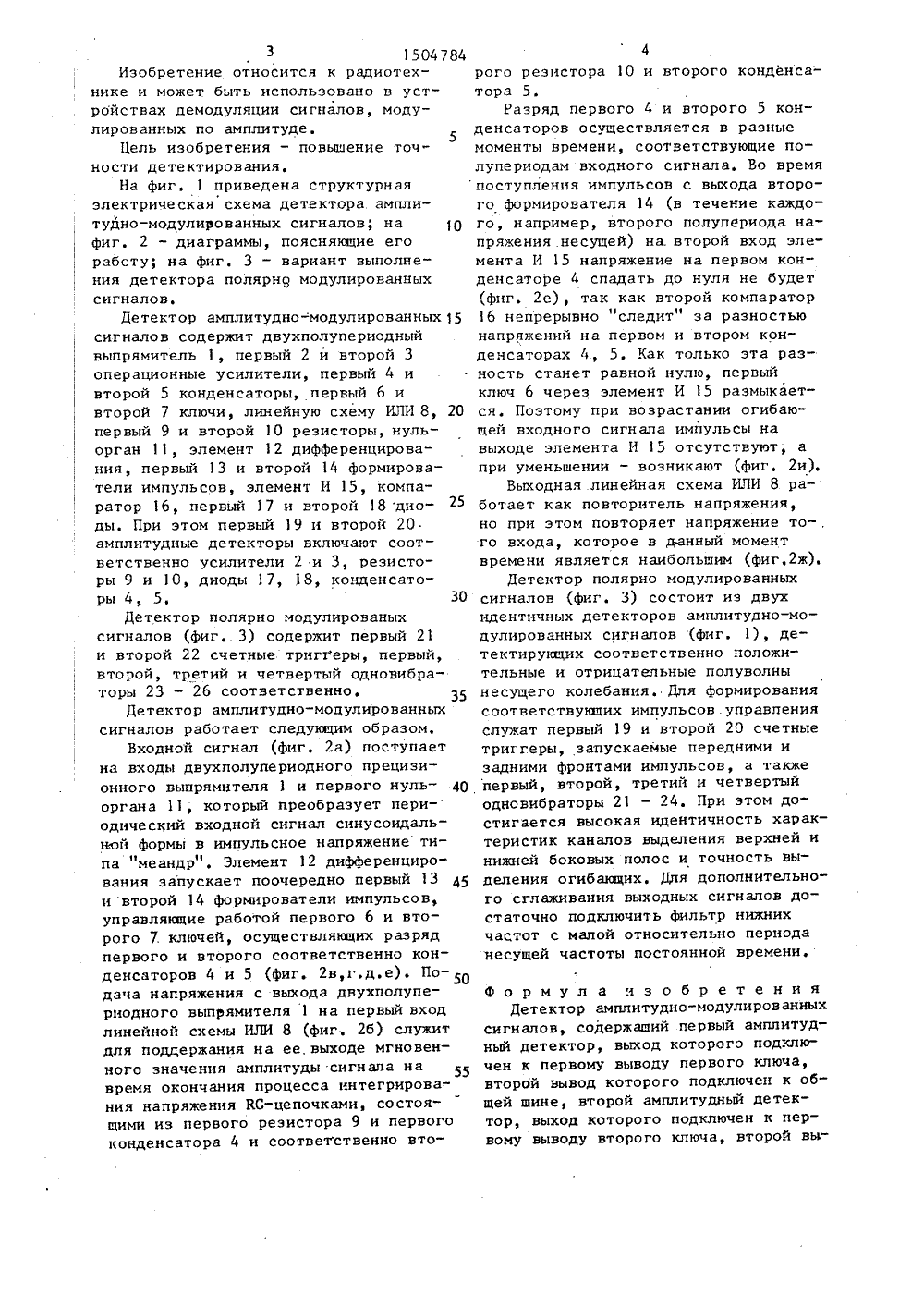

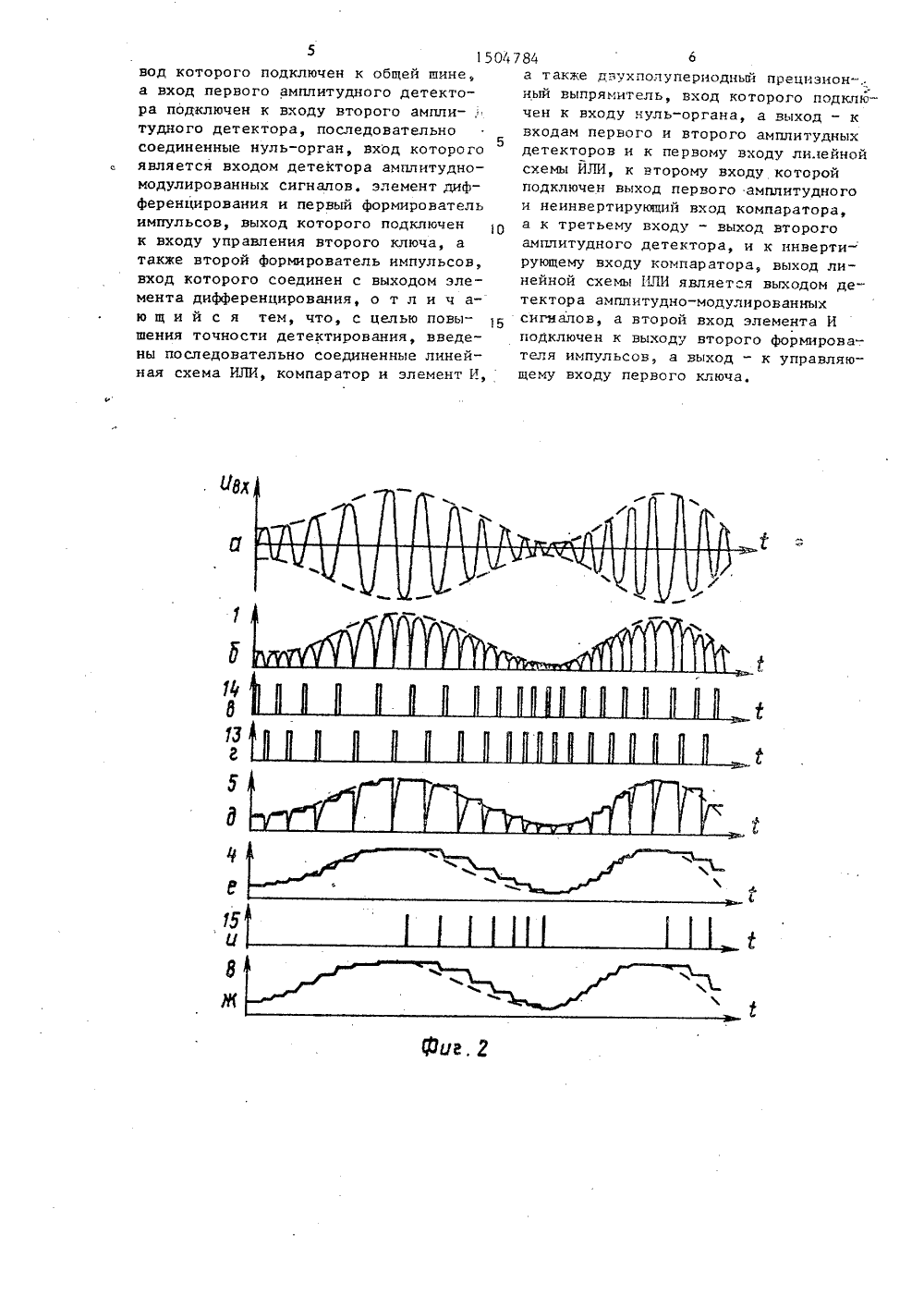

/16 51 4 ОПИСАНИЕ ИЗОБРЕТН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ И ГОСУДАРСТВЕННЫЙ КОМИТЕТПС ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР(56) Авторское свидетельство СС Р 1190463, кл, Н 03 Э 1/16.Авторское свидетельство СССР 9 866562, кл. Н 03 П 1/6, 1981, (54) ДЕТЕКТОР А 11 ПЛИТУДНО-МОДУЛИРОВАННЬИ СИГНАЛОВ(57) Изобретение относится к радиотехнике. Цель изобретения " повышение точности детектирования. Детектор содержит двухполупериодный прецизионный выпрямитель 1, ключи 6, 7, линейную схему ИЛИ 8, нуль-орган 11, элемент дифференцирования 12, формирователи 13 и 14 импульсов, элемент И 15,компаратор 16 и амплитудные детекторы 19 и 20Цель достигается введением выпрямителя 1 входного сигнала,компаратора 16, непрерывно "следяцего" за разностью напряжений на конденсаторах 4 и 5, элемента И 15 и выходной линейной схемы ИЛИ 8, котораяработает повторителем напряжения, нопри этом он повторяет напряжение тоговхода, которое в данный момент времени является наибольвим 3 ил.3 1504 784Изобретение относится к радиотехнике и может быть использовано в устройствах демодуляции сигналов, модулированных по амплитуде,Цель изобретения - повышение точности детектирования.На фиг, 1 приведена структурнаяэлектрическая схема детектора амплитудно-модулированных сигналов; на 10фиг. 2 - диаграммы, поясняющие егоработу; на фиг. 3 - вариант выполнения детектора полярнд модулированныхсигналов.Детектор амплитудно-модулированных 15сигналов содержит двухполупериодныйвыпрямитель 1, первый 2 и второй 3операционные усилители, первый 4 ивторой 5 конденсаторы, первый 6 ивторой 7 ключи, линейную схему ИЛИ 8, 20первый 9 и второй 10 резисторы, нульорган 11, элемент 12 дифференцирования, первый 13 и второй 14 формирователи импульсов, элемент И 15, компаратор 16, первый 17 и второй 18 диоды. При этом первый 19 и второй 20амплитудные детекторы включают соответственно усилители 2 и 3, резисторы 9 и 10, диоды 17, 18, конденсаторы 4, 5. 30Детектор полярно модулированыхсигналов (фиг. 3) содержит первый 21и второй 22 счетные триггеры, первый,второй, третий и четвертый одновибраторы 23 - 26 соответственно.35Детектор амплитудно-модулированныхсигналов работает следующим образом,Входной сигнал (фиг. 2 а) поступаетна входы двухполупериодного прецизионного выпрямителя 1 и первого нуль- .40органа 11, который преобразует пери-одический входной сигнал синусоидальной формы в импульсное напряжение типа "меандр". Элемент 12 дифференцирования запускает поочередно первый 13 45и второй 14 формирователи импульсов,управляющие работой первого 6 и второго 7. ключей, осуществляющих разрядпервого и второго соответственно конденсаторов 4 и 5 (фиг, 2 в,г.д.е). Подача напряжения с выхода двухполупериодного выпрямителя 1 на первый входлинейной схемы ИЛИ 8 (фиг. 2 б) служитдля поддержания на ее.выходе мгновенНОГО значения амплитуды сиГнала на 55время окончания процесса интегрирования напряжения КС-цепочками, состояцими из первого резистора 9 и первогоконденсатора 4 и соответственно вто 4рого резистора 10 и второго конденсатора 5,Разряд первого 4 и второго 5 конденсаторов осуцествляется в разныемоменты времени, соответствующие полупериодам входного сигнала. Во времяпоступления импульсов с выхода второго формирователя 14 (в течение каждого, например, второго полупериода напряжения несуцей) на. второй вход элемента И 15 напряжение на первом конденсаторе 4 спадать до нуля не будет(фиг. 2 е), так как второй компаратор16 непрерывно "следит" за разностьюнапряжений на первом и втором конденсаторах 4, 5. Как только эта разность станет равной нулю, первыйключ 6 через элемент И 15 размыкается, Поэтому при возрастании огибаюцей входного сигнала импульсы навыходе элемента И 15 отсутствуют, апри уменьшении - возникают (фиг. 2 и).Выходная линейная схема ИЛИ 8 работает как повторитель напряжения,но при этом повторяет напряжение то-,го входа, которое в данный моментвремени является наибольшим (фиг,2 ж),Детектор полярно модулированныхсигналов (фиг. 3) состоит из двухидентичных детекторов амплитудно-модулированных сигналов (фиг. 1), детентирукцих соответственно положительные и отрицательные полуволнынесущего колебания. Для формированиясоответствукщих импульсов. управленияслужат первый 19 и второй 20 счетныетриггеры, запускаемые передними изадними фронтами импульсов, а такжепервый, второй, третий и четвертыйодновибраторы 21 - 24. При этом достигается высокая идентичность характеристик каналов выделения верхней инижней боковых полос и точность выделения огибающих, Для дополнительного сглаживания выходных сигналов достаточно подключить фильтр нижнихчастот с малой относительно периоданесущей частоты постоянной времени,формула изобретенияДетектор амплитудно-модулированных сигналов, содержаций первый амплитудный детектор, выход которого подключен к первому выводу первого ключа, второй вывод которого подключен к общей шине, второй амплитудный детектор, выход которого подключен к первому выводу второго ключа, второй вы 51504 вод которого подключен к общей шине а вход первого амплитудного детектора подключен к входу второго ампли-, тудного детектора, последовательно5 соединенные нуль-орган, вход которого является входом детектора амплитудно- модулированных сигналов. элемент дифференцирования и первый формирователь импульсов, выход которого подключен к входу управления второго ключа, а также второй формирователь импульсов, вход которого соединен с выходом элемента дифференцирования, о т л и ч аю щ и й с я тем, что, с целью повышения точности детектирования, введены последовательно соединенные линейная схема ИЛИ, компаратор и элемент И,784 6а также двухполупериодный прецизион-,. ный выпрямитель, вход которого подклк - чен к входу нуль-органа, а выход - к входам первого и второго амплитудных детекторов и к первому входу лилейной схемы ЙЛИ, к второму входу которой подключен выход первого амплитудного и неинвертирующий вход компаратора, а к третьему входу - выход второго амплитудного детектора, и к ннвертирующему входу компаратора, выход линейной схемы ИЛИ является выходом детектора амплитудно-модулированных сигналов, а второй вход элемента И подключен к выходу второго формирователя импульсов, а выход - к управляющему входу первого ключа.1504784 Со ст авит ель Л, ОсиповичМаковская Техред М.Моргентал Редакт Корректор Т,Палий 5266/5 исн и ГКНТ СССР ткрыт оизводственно-и осударственног 113035Тираж 884комитета по изобретениям иМосква, Ж, Раушская наб ьский комбинат "Патент", г. Ужгород, ул. Гагарина,
