Преобразователь временных интервалов в код

Номер патента: 1501270

Автор: Рябов

ZIP архив

Текст

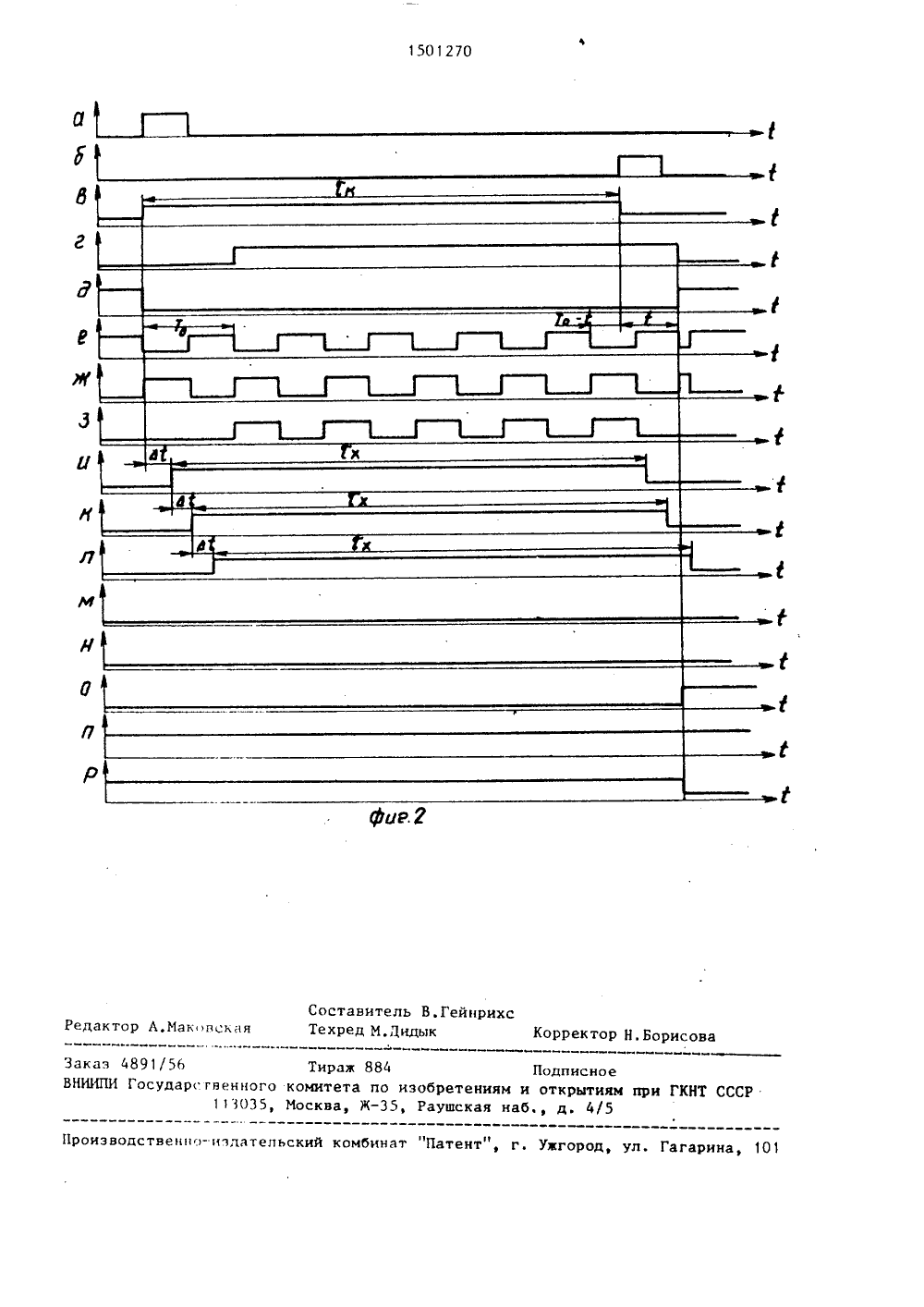

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН 0127 А 51)4 Н 03 М 1/5 РЕТЕНИЯ тво СССР 1979. мерения в М,: Энергия,7.(57) Из отельной гение относит я к измериыть испольехни и може ифров парат ованоельной и контрольно-измер е для аческих тического онтроля статис рактеристи ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТВ.В 665401, кл, Н 03 М 1/5Кузнецов В.А. и др, Иэлектронике, Справочник1987, с, 34 1-342, рис. 9 БРАЭОВАТЕЛЬ ВРЕМЕННЫХ ИНТЕРОД нестабильности следования импульсов.Цель изобретения - повышение разрешающей способности преобразователя.Это достигается за счет того, что впреобразователь, содержащий КБ-триггер 1, линию 2 задерлжи, дешифратор4, генератор 7 опорной частоты, элемент И 9 и счетчик 1 О, введены регистр 3, 0-триггер 5, элемент ИЛИ-НЕ6, инвертор 8, а на вход линии задерки поступает сигнал с выхода 0-триггера 5, Введение укаэанных элементови изменение связей позволяет повысить разрешающую способность преобразователя за счет прохождения черезлинию задержки импульса, равного подлительности измеряемому временномуинтервалу. 2 ил.270 храви с Топ =дг 20 3501Изобретение отцс итс.я к ц мс рительной техникеможет быть использовано в цифровой ксцтрольц-измерительной аппаратуре для автоматического контроля статистических характеристик нестабильности следования импульсовЦелью изобретения является повышение разрешающей способности преобразователя,На фиг. 1 представлена схемаописываемого преобразователя; нафиг, 2 - временные диаграммы.Преобразователь временных интервалов в код содержит КБ-триггер 1,линию 2 задержки, регистр 3, дешифратор 4, Р-триггер 5, элемент ИЛИ-НЕ6, генератор 7 опорной частоты, инвертор 8, элемент И 9, счетчик 10,Преобразователь работает следующим образом.В исходном состоянии все триггеры установлены в "О", счетчик 10обнулен. С приходом старт-импульса(фиг. 2 а), соответствующего началуизмеряемого интервала с, триггер 1устанавливается в единичное состояние (фиг. 2 в). Перепадом напряженияна выходе элемента ИЛИ-НЕ 6 (фиг.2 д).эапу кается генератор 7. Последовательность счетных импульсов с периодом следования Т , вырабатываемаягенератором 7 (фиг, 2 е), поступаетна счетный вход Р-триггера 5 и входинвертора 8. Второй счетный импульспоследовательности переключает Ртриггер 5 в единичное состояние(фиг. 2 г), тем самым разрешая прохождение инвертированной инвертором8 последовательцости счетных импульсов (фиг. 2 ж) черсз элемент И 9 навход счетчика 10 старших разрядов(фиг. 2 э). По окончании измеряемогоинтервала стоп-импульс (фиг. 2 б) поступает ца К-вход триггера 1 и переводит его в нулевое состояние(фиг, 2 в). Следующий за ним счетныйимпульс с выхода г енератора 7 (фиг.2 е) переводит Р-триггер 5 в нулевоесостояние (фиг. 2 г), запрещая прохождение импульсов с выхода инвертора 8(фиг,.2 ж) через элемент И 9 на входсчетчика 10 (фцг, 2 э), На выходеэлемента 111 П-Н. 6 формируется уровень логичес.кой едицицы (фиг. 2 д),запрещающи прохождение импульсов вгенератсре 7 (фпг, 2 е), В счетчике10 фиксцрус тон число прошедших счетцых мц,льсц э интервал с-То+Т.)где г - время между моментом окончация измеряемого интервала и следуящим эа цим счетным импупьсом,С выхода триггера 1 импульс, соответствующий по длительности измеряемому интервалу времени, поступает на линию 2 задержки, имеющую ш выходов, Для двоичной системы кодирования гп = 2" - 1,где и - количество младших разрядов преобразователя;й г - дискретность преобразования временных интервалов,С выходов линии 2 задержки импульсы длительностью 1, задержанные каждый относительно предыдущегона время дг поступают на соответствующие входы регистра 3 (для и2, ш = 3 фиг. 2 и,к,л), В моментприхода последнего импульса счетной последовательности по заднемуфронту импульса с выхода Р-триггера5 (фиг. 2 г) в регистре 3 фиксируется обратный единичный нормальныйкод (фиг. 2 м,н,О), соответствующийинтервалу То - 1, равному времени 35 между моментом окончания измеряемого интервала и предшествующим емусчетным импульсомеДешифратор Й преобразует обратный единичный нормальный код (фиг.2 м, 40н,о), например, в натуральный двоичный код (фиг, 2 п,р). Таким образом,на выходе пешифратора 4 формируетсякод младших разрядов, соответствующий интервалу То -45В данном преобразователе интервалов времени в цифровой код на входлинии задержки поступает импульсс выхода триггера, соответствующийпо длительности измеряемому интервалу времени " и содержащий величину с при любых соотношенияхи Т.Запись кода, соответствующего длительности интервала г, в регистр5 происходит по аднему фронту импульса на выходе Р-триггера, отстоящемуот импульса "Стартц на фиксированноевремя Т = (11+1)Т , что позволяеткомпецсировать время переключенияслементв схемы, Кр ме то о,н лЮбой момент времсни переход сиг -нала из отояния логической единицы н состояние ло ического нуля про -исходит не более чем на одном отводелинии задержки, что упрощает процессрегулировки преобразователя и позволяет увеличить число отводов линии задержки,Как видно из временных диаграммработы преобразователя (фиг. 2), характер функционирования элементовпреобразователя при значениях) с и с( с е качественно неОер еризменяется,Таким образом, разрешающая способность предлагаемого преобразователя определяется в основном нестабильностью времени переключенияэлементов схемы и принципиально может быть меньше времени переключенияи( с , что значительно превышаетразрешающую способность известногопреобразователя,ф о р м у л а изобретенияПреобразователь временных интервалов в код, содержащий КЯ-триггер,К- и К-нходь котор о являются входными старт- и стоп-шинами, элементИ, выход кото 1 оо подключен к такто -ному входу счетчика, ньходы которо 5го являются шинй старших разрядоввыходного кода, линию задержки, ге-.нератор опорной частоты и дешифратор,выходы которого являются шиной младших разрядов выходного кода, о тл и ч а ю щ и й с я тем, что, с целью повышения разрешающей способности, введены Р-триггер, инвертор,элемент ШИ-НЕ и регистр, информационные входы которого подключены ксоответствующим выходам линии задержки, вход которой объединен с Р-нходомР-триггера, первым входом элементаИЛИ-НЕ и подключен к выходу КБ-триг 2 О гера, выход элемента ИЛИ-НЕ подключен к управляющему входу генератораопорной частоты, выход которого подключен к тактовому входу Р-триггера,и через инвертор к первому входу эле -25 мента И, второй вход которого объединен с вторым входом элемента ИЛИ-НЕи тактовым входом регистра и подключенк выходу Р-триггера, выходы регистра подключены к соответствующим вхоЗО дам дешифратора,1501270 Н Составитель В.ГейнрихсРедактор А,Маклская Техред М.Дидык Корректор Н.Борисова Заказ 4891/56 Тираж 884 ПодписноеВНИИПИ Государс гвенного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., д. 4/5 ГКНТ СССР Производственно-.издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10

Смотреть

Заявка

4217215, 26.03.1987

ПРЕДПРИЯТИЕ ПЯ Р-6668

РЯБОВ СЕРГЕЙ ИВАНОВИЧ

МПК / Метки

МПК: H03M 1/50

Метки: временных, интервалов, код

Опубликовано: 15.08.1989
