Трехфазная полюсопереключаемая обмотка с соотношением чисел пар полюсов р: р =4: 1

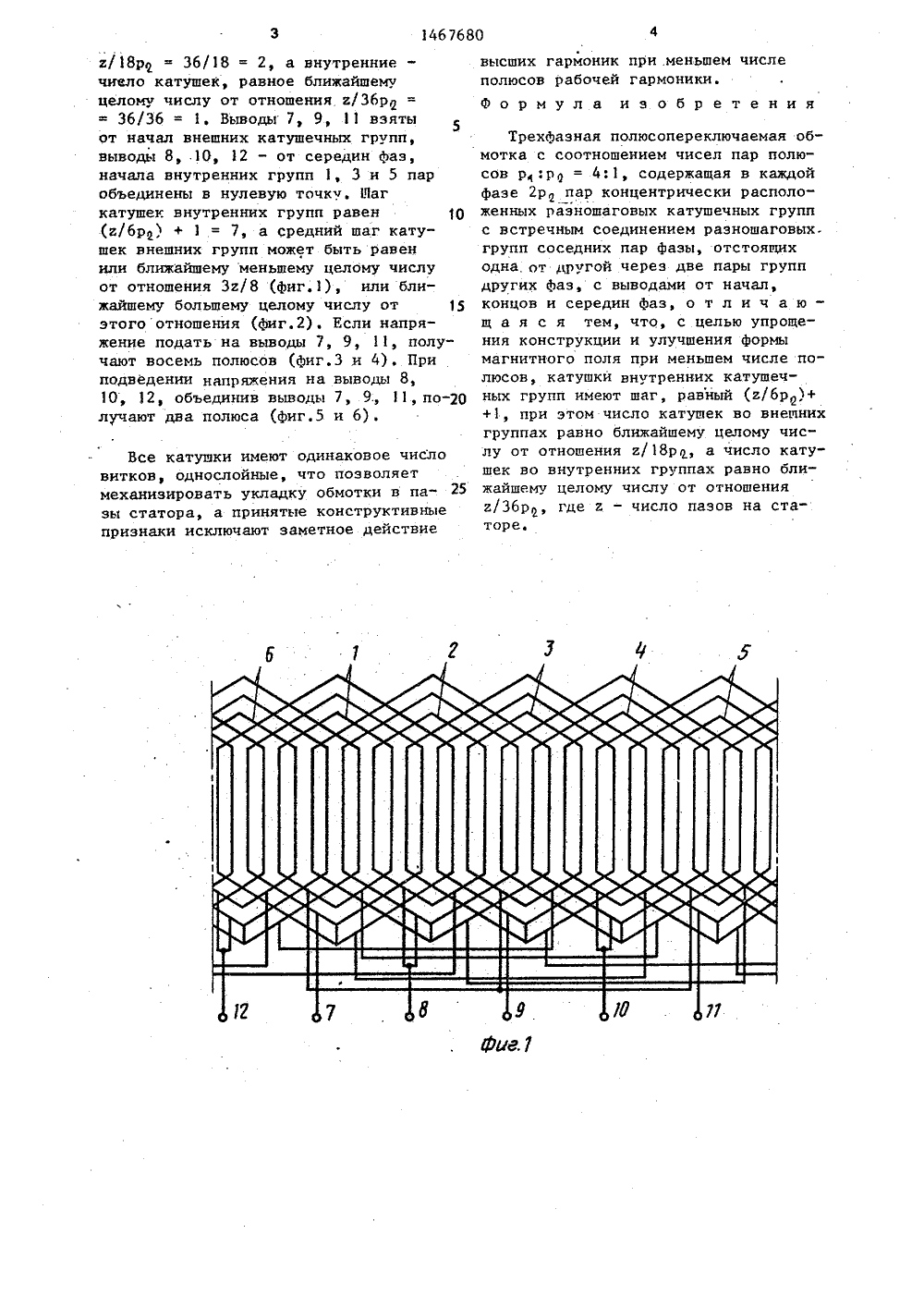

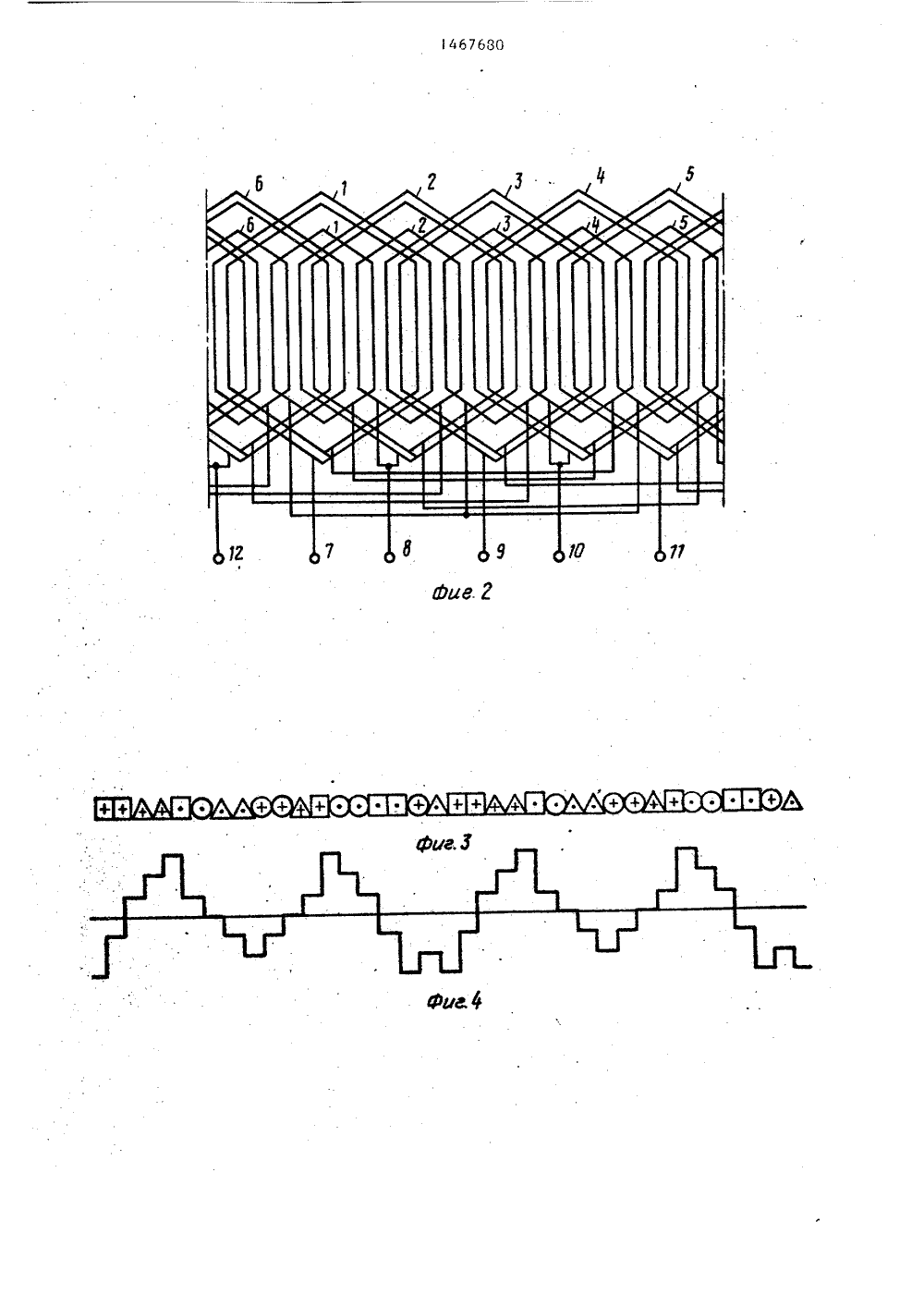

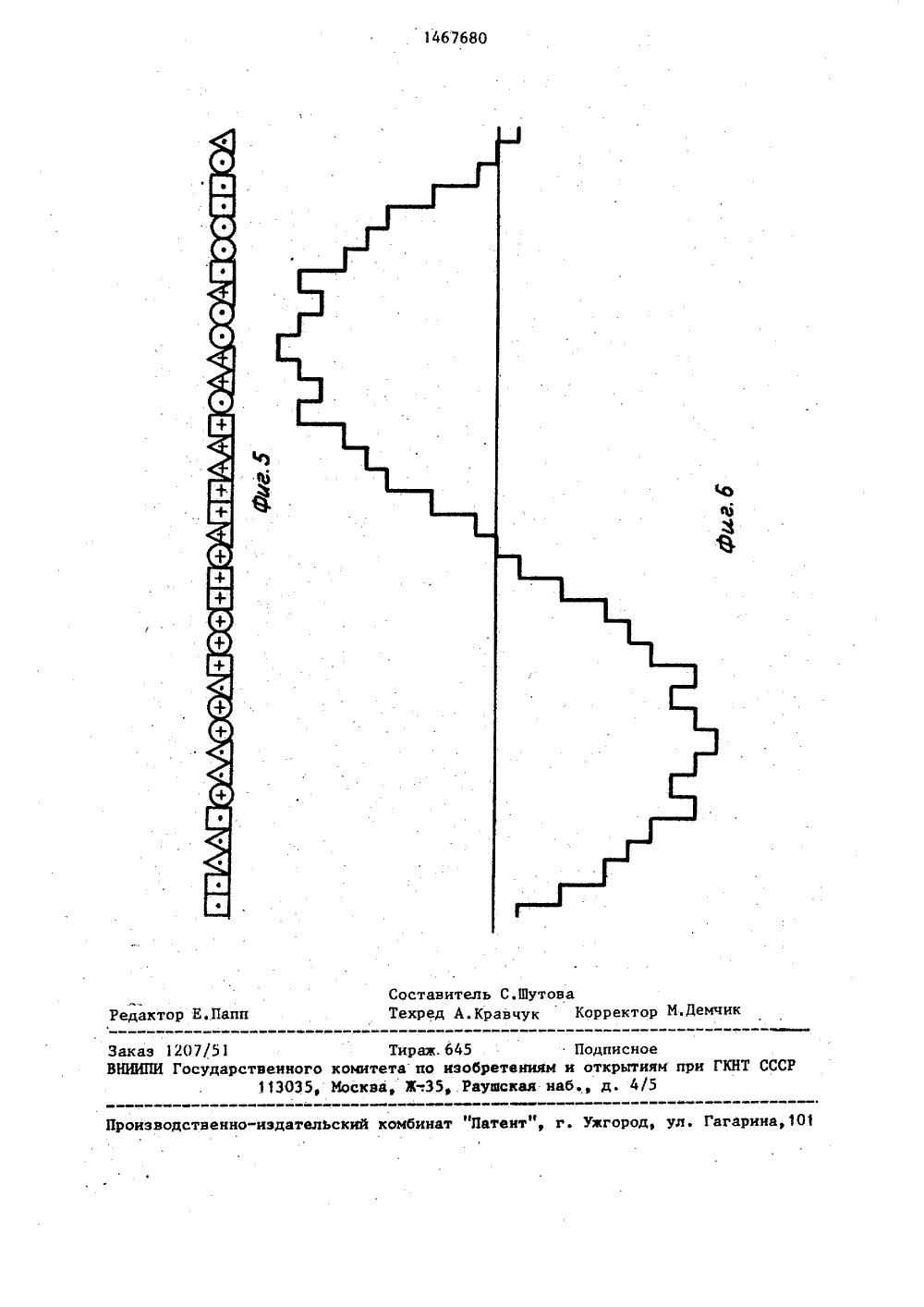

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 4 Н 02 К 17/1 ОПИСА ИЗОБРЕТЕН иту 58(088, 8)ьство СССР7/14, 1983.тво СССР7/14, 1987,тво СССР28, 1981.ЕРЕКЛ 10 ЧАЕМАЯЧИСЕЛ ПАР ПО(54) ТР ОБМОТКА ЛИСОВ Р (57) Из электро вано дл многоск двигател ЕХФ)АЗНАЯ С СООТНПОЛМС ЛЕНИЕ сится к области т быть использо оскоростных иронных электрО- ретения - упрон о я о ростныей. Цел аси из фазы А- кругом,носится к обла Изобретение электротехники вано для созда двигателей. Цель изобре струкции и улуч го поля при ме На Фиг.1 и схемы обмотоки может быть испол ия многоскоростных о н при числа на фиг,З(МЦС) обм деление с з кри тки норон ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Азово-Черноморский инсханизации сельского хозяйст(56) Авторское свидетелУ 1001340, кл. Н 02 К 1Авторское свидетельсВ 1376182, кл. Н 02 К 1Авторское свидетельсМф 832656, кл, Н 02 К 3/ ения - упрощение коншение формы магнитноьшем числе полюсов, показаны развернутые а 8/2 и 16/4 полюса в на статоре 36 и 48; ые магнитодвижущих сил а 8/2 полюса, распре- катушек и направление 9) 501467680 щение конструкции и улучшение формы магнитного поля и пусковых свойств двигателя при меньшем числе полюсов. Обмотка с соотношением чисел пар полюсов р . р =4:1, содержит в каждой фазе 2 р пар концентрически расположенных разношаговых катушечных групп с встречным соединением разношаговых групп соседних пар фазы, отстоящих одна от, другой через две пары групп других Фаз, с выводами от начал внешних групп 1, 3 н 5 пар и середин Фаз, со средним шагом катушек внешних групп, равным целому или ближайшему целому числу от отношения Зг/2 р, Катушки внутренних катушечных групп й выполнены с шагом (г/бр)+1, при этом число катушек во внешних группах равно ближайшему целому от отношения г/18 р, а число катушек во внутренних группах равно ближайшему целому числу от отношения г/Збр, где г - число пазов на статоре. 6 ил. 2в них токов (стороны катушекобозначены квадратом, фазы Сфазы В - треугольником) .Согласно Фиг,1 и 2 (р=1) обмотксодержит шесть пар концентрическирасположенных катушечных групп сномерами от 1 до 6 и шесть выводов сномерами от 7 до 12В каждой фазевстречно соединены разношаговыегруппы соседних пар фазы (например,первой и четвертой пар). Внешниегруппы содержат число катушек, равноеближайшему целому числу от отношенияг/18 р " 36/18 = 2, а внутренние -читало катушек, равное ближайшемуцелому числу от отношения г/Збр == 36/36 = 1. Выводы 7, 9, 11 взятыот начал внешних катушечных групп,выводы 8, 10, 12 - от середин фаз,начала внутренних групп 1, 3 и 5 паробъединены в нулевую точку. Нагкатушек внутренних групп равен 10(г/бр) + 1 = 7, а средний шаг катушек внешних групп может быть равенили ближайшему меньшему целому числуот отношения Зг/8 (фиг.1), или ближайшему большему целому числу от 15этого отношения (фиг.2), Если напряжение подать на выводы 7, 9, 11, получают восемь полюсов (фиг.З и 4). Приподведении напряжения на выводы 8,10, 12, объединив выводы 7, 9., 11,по лучают два полюса (фиг.5 и 6). Все катушки имеют одинаковое числовитков, однослойные, что позволяетмеханизировать укладку обмотки в пазы статора, а принятые конструктивныепризнаки исключают заметное действие высших гармоник при .меньшем числеполюсов рабочей гармоники.Формула изобретения Трехфазная полюсопереключаемая обмотка с соотношением чисел пар полюсов р:р = 4:1, содержащая в каждой фазе 2 р пар концентрически расположенных разношаговых катушечных групп с встречным соединением разношаговых, групп соседних пар фазы, отстоящих одна.от другой через две пары групп других фаз, с выводами от начал, концов и середин фаз, о т л и ч а ю - щ а я с я тем, что, с целью упрощения конструкции и улучшения формы магнитного поля при меньшем числе полюсов, катушки внутренних катушечных групп имеют шаг, равный (г/бр)+ +1, при этом число катушек во внешних группах равно ближайшему целому чис" лу от отношения г/18 р, а число катушек во внутренних группах равно ближайшему целому числу от отношения г/Збр, где г - число пазов на статоре.1467680Составитель С.Шутовадактор Е.Папп Техред А.Кравчук Корректор М,Демч Заказ 1207/51 Тираж. 645 Подписное ВНИИПИ Государственного комитетапо изобретениям и открытиям при ГКНТ СССР 113035, МоскваЖ-.35,.Рауаская наб., д. 4/5ательский комбинат "Патент", г. ужгород, ул о дственноарина, 103
