Аппарат защиты шахтных подъемных установок от провисания канатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

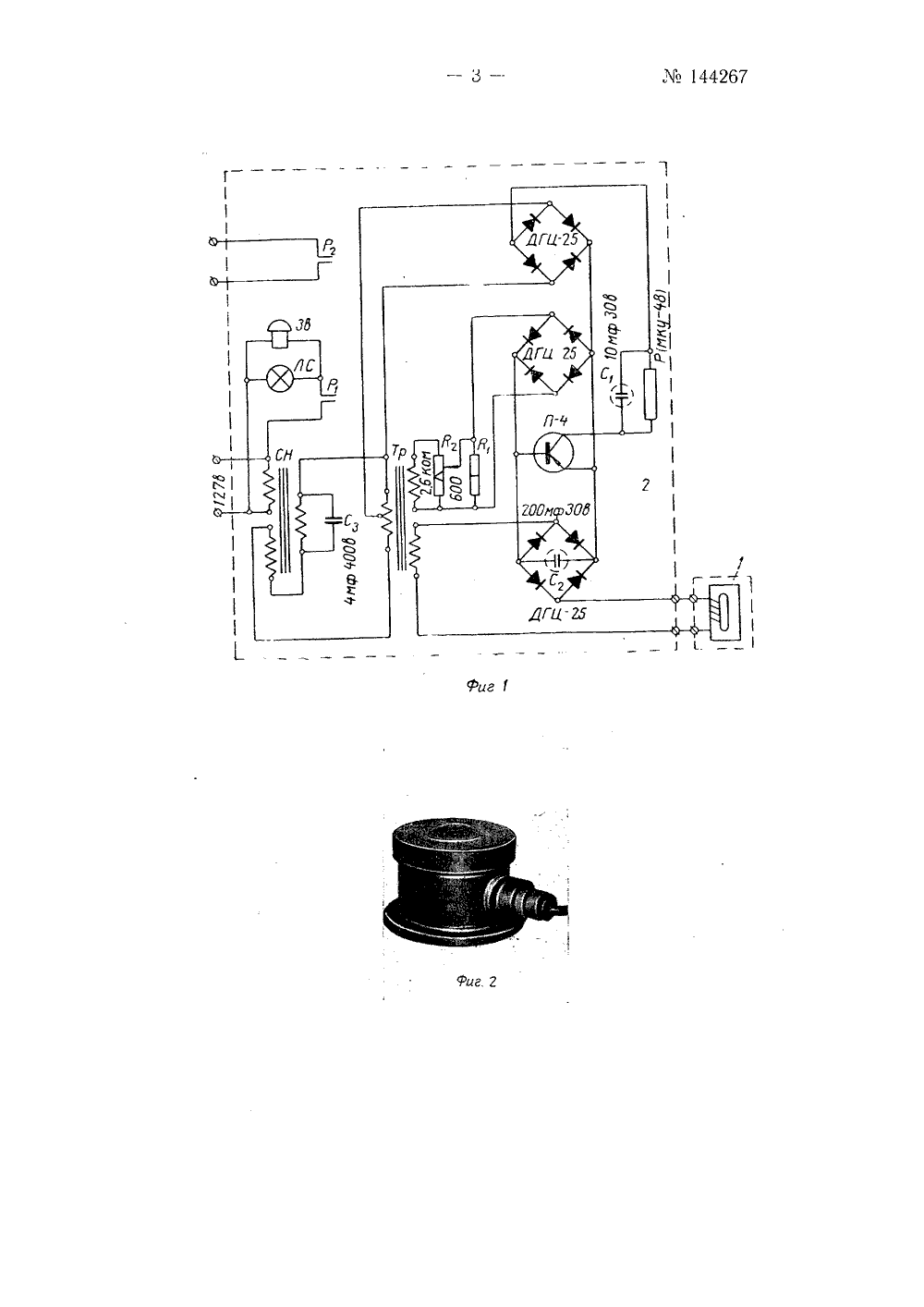

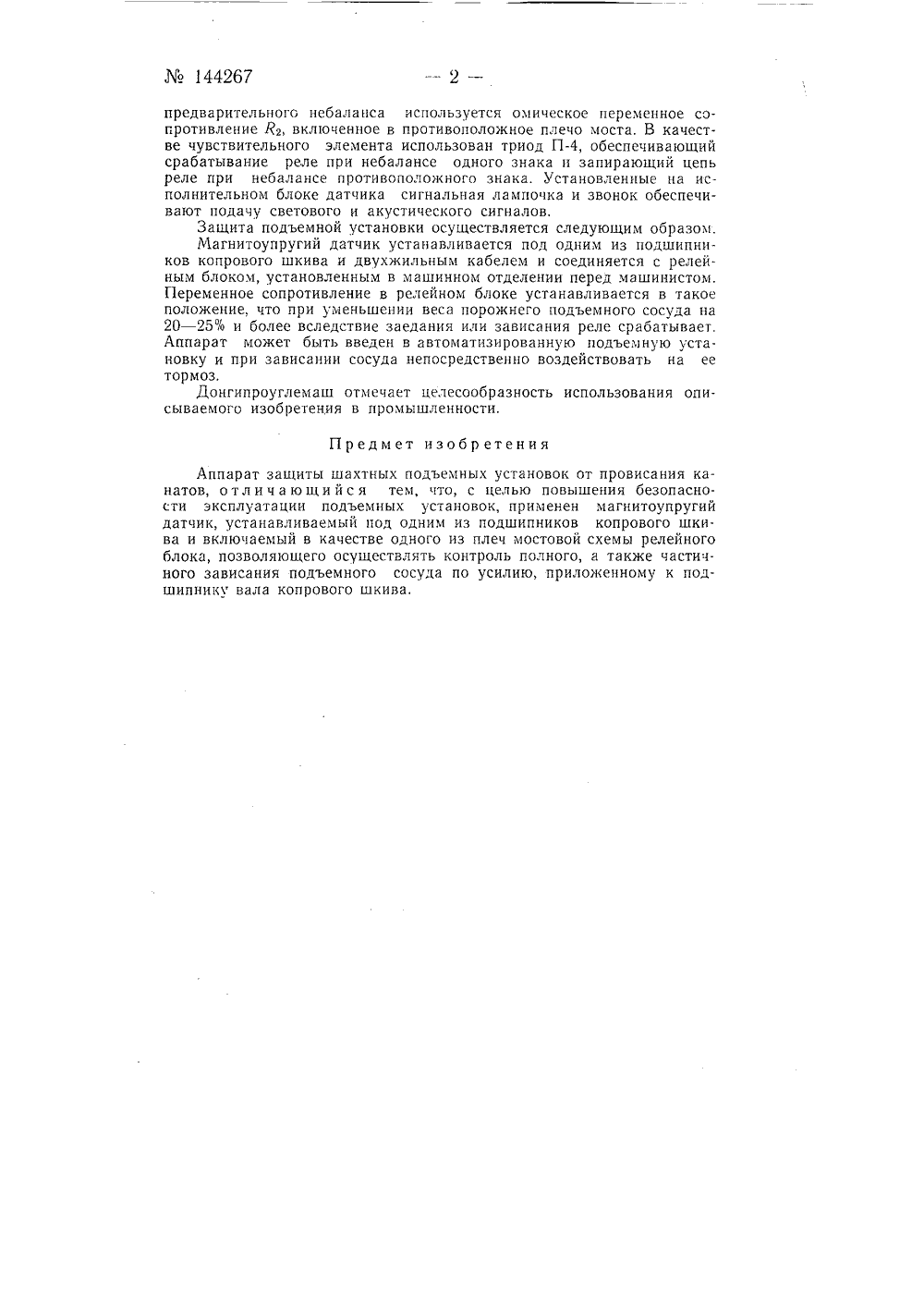

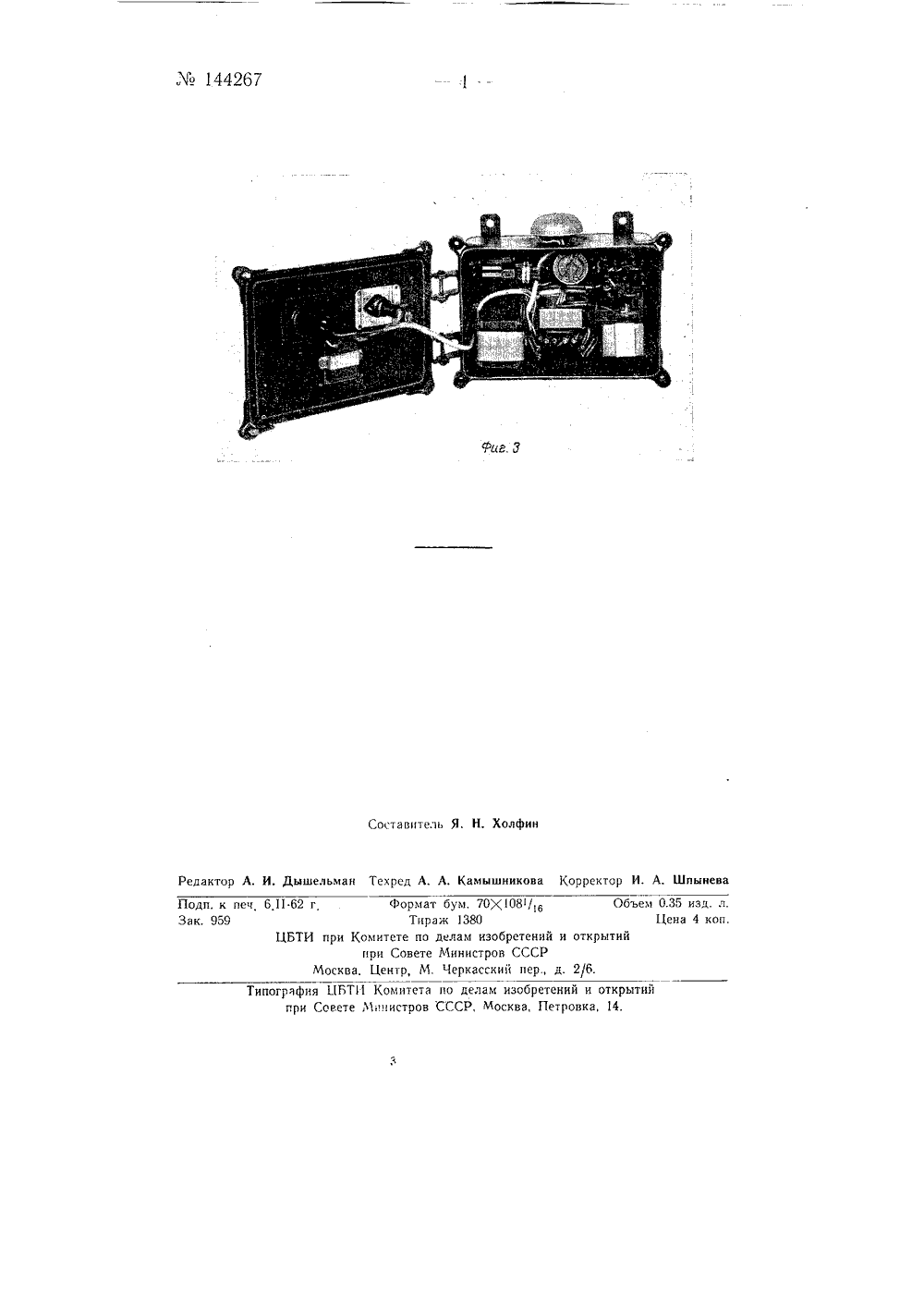

Класс 35 а, 9 оаЛо 144267СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Л 151Л, И. Тарасевич, М. Н. Гуманюк и С. С. Зражва АППАРАТ ЗАЩИТЫ ШАХТНЫХ ПОДЪЕМНЫХ УСТАНОВОКОТ ПРОВИСАНИЯ КАНАТОВ Заявлено 1 августа 1960 г. за Лв 675395/22 в Комитет по делам изооретенпни открытий прп Совете Министров СССРОпубликовано в Бюллетене изобретений Ла 2 за 1962 г.Известны аппараты защиты шахтных подъемных установок от провисания канатов.Отличительной особенностью описываемого аппарата является то, что в нем применен магнитоупругий датчик, устанавливаемый под одним из подшипников копрового шкива и включаемый в качестве одного из плеч мостовой схемы релейного блока, набираемого из серийно выпускаемых изделий электротехнической промышленности, позволяющего осуществлять контроль полного и частичного зависания подьемного сосуда по усилию, приложенному к подшипнику вала копрового шкива. Такое выполнение аппарата повышает безопасность эксплуатации подъемных установок.На фиг. 1 изображена схема аппарата зашиты; на фиг. 2 - магнитоупругий датчик; на фиг. 3 - релейный блок аппарата защиты.Аппарат защиты состоит из магнитоупругого чувствительного датчика 1 и релейного блока 2,Магнитоупругий датчик выполнен из сплошного пакета пластин из трансформаторной стали со щелью, в которой размещается обмотка. Показания магнитоупругого датчика происходят вследствие изменения магнитной проницаемости сердечника в зависимости от возникающих в нем напряжений от нагрузки.Релейный блок включает в себя стабилизатор напряжения Со, трансформатор питания Тр, реле Р(МКУ), три выпрямительных мостика, в которых использованы диоды ДГЦ, германиевый триод типа П, три емкости Сь С 2 и Сз, постоянное и переменное сопротивления Р, и Яз, сигнальную лампу ЛС и электрический звонок ЗВ.Магнитоупругий датчик включен в качестве одного из плеч мостовой схемы. Для балансировки моста или установки определенного144267предварительного небаланса используется омическое переменное сопротивление Я, включенное в противоположное плечо моста. В качестве чувствительного элемента использован триод П, обеспечивающий срабатывание реле при небалансе одного знака и запирающий цепь реле при небалансе противоположного знака. Установленные на исполнительном блоке датчика сигнальная лампочка и звонок обеспечивают подачу светового и акустического сигналов.Защита подъемной установки осуществляется следующим образом.Магнитоупругий датчик устанавливается под одним из подшипников копрового шкива и двухжильным кабелем и соединяется с релейным блоком, установленным в машинном отделении перед машинистом. Переменное сопротивление в релейном блоке устанавливается в такое положение, что при уменьшении веса порожнего подъемного сосуда на 20 - 25% и более вследствие заедания или зависания реле срабатывает. Аппарат может быть введен в автоматизированную подъемную установку и при зависании сосуда непосредственно воздействовать на ее тормоз.Донгипроуглемаш отмечает целесообразность использования описываемого изобретения в промышленности.Предмет изобретенияАппарат защиты шахтных подъемных установок от провисания канатов, о т л и ч а ю щ и й с я тем, что, с целью повышения безопасно. сти эксплуатации подъемных установок, применен магнитоупругий датчик, устанавливаемый под одним из подшипников копрового шкива и включаемый в качестве одного из плеч мостовой схемы релейного блока, позволяющего осуществлять контроль полного, а также частичного зависания подъемного сосуда по усилию, приложенному к подшипнику вала копрового шкива.оскв ография 11 БТ 1 Комитета по делам изобретений и открытий при Совете М гпистров СССР, Москва, Петровка, 14. Подп. к печ, 611.62 г,Зак. 959ЦБТИ при Формат бум. Тираж 138 митете по делам ри Совете Мини Центр, М. Черка
СмотретьЗаявка
675395, 01.08.1960
Гуманюк М. И, Зражва С. С, Тарасевич Л. И
МПК / Метки
МПК: B66B 5/12
Метки: аппарат, защиты, канатов, подъемных, провисания, установок, шахтных
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/4-144267-apparat-zashhity-shakhtnykh-podemnykh-ustanovok-ot-provisaniya-kanatov.html" target="_blank" rel="follow" title="База патентов СССР">Аппарат защиты шахтных подъемных установок от провисания канатов</a>
