Способ направленного повала деревьев с корнями и устройство для его осуществления

Номер патента: 1435199

Автор: Русских

ZIP архив

Текст

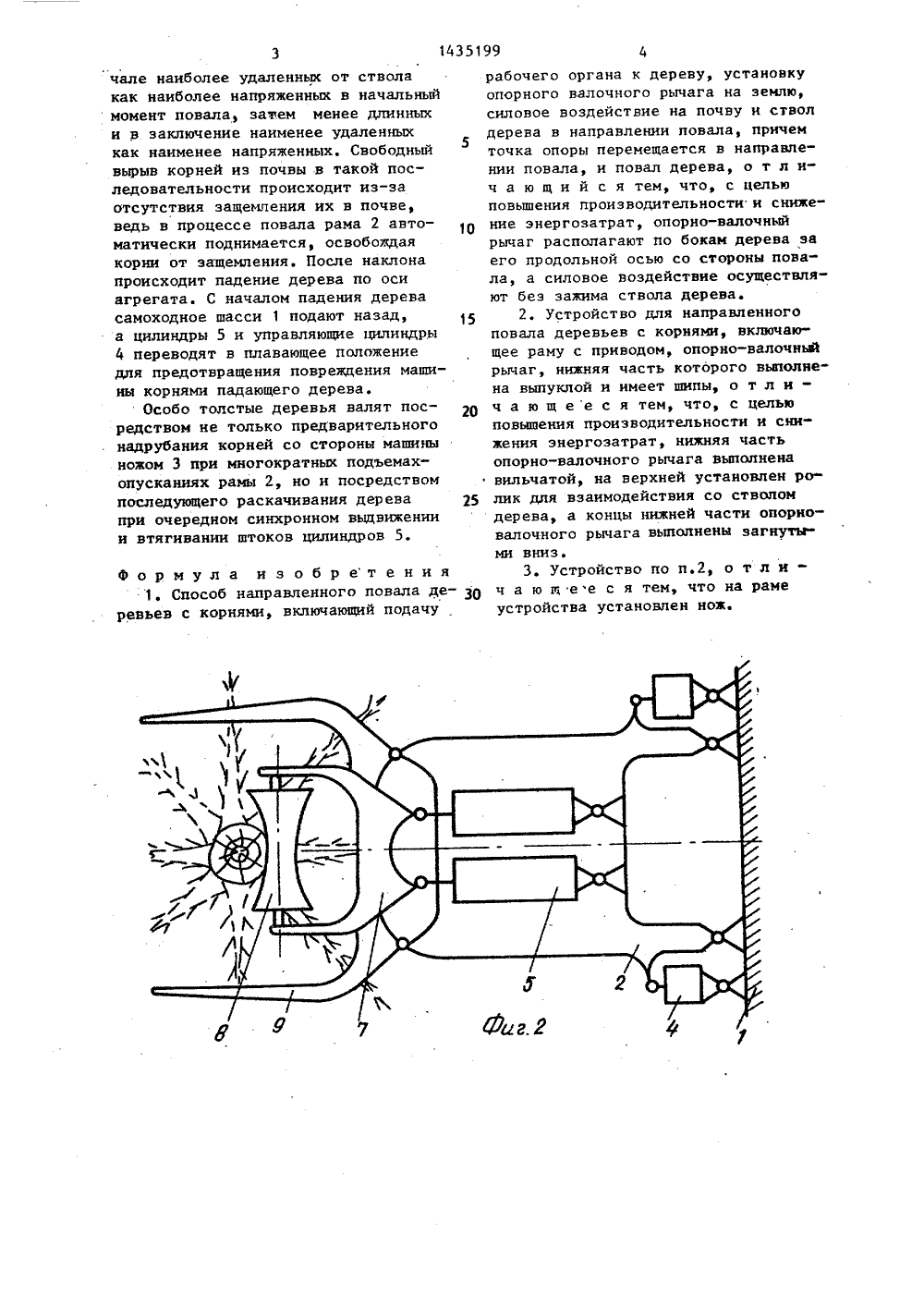

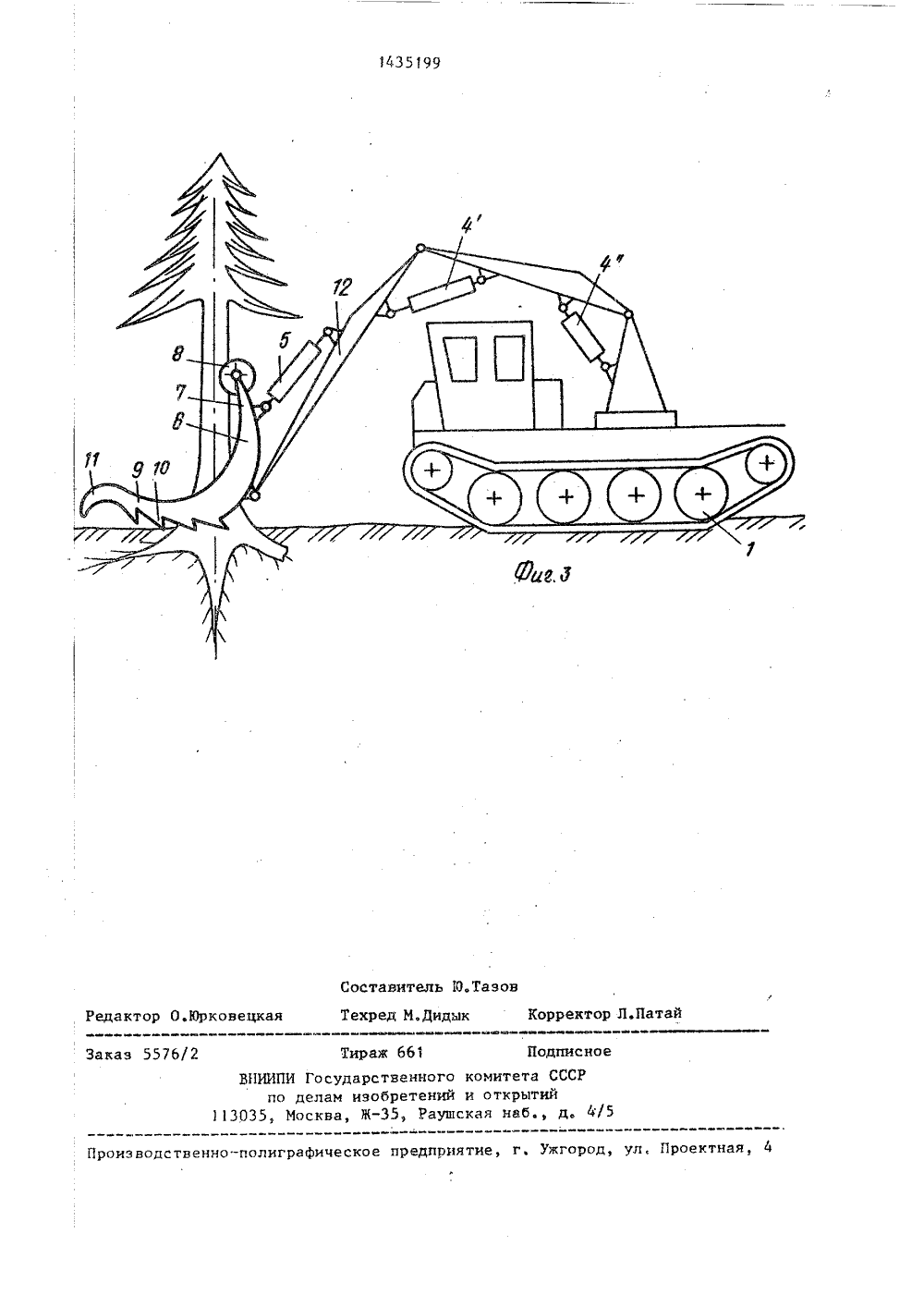

.1)4 А 01 6 23 С 23 08 ПИСАНИЕ ИЗОБРЕТЕНИ носится к лесожет быть испольмьппленности. Цел(57) Изобретение о сечным работам и м зовано в лесной пр изобретения - повьпп тельности, Устройс ходное шасси 1, на ение производиво содержит самокотором смонтиСУДЮ,СТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(46) 07.11,88, Ьюл. 1 п 41 (71) Кировская государственная зональная машиноиспытательная станция (72) Н.И.Русских(56) Авторское свидетельство СССР У 361770, кл. А 01 С 23/06, 1971,Авторское свидетельство СССР У 325948, кл. А 01 С 23/08, 1970. (54) СПОСОБ НАПРАВЛЕННОГО ПОВАЛА Д РЕВЬЕВ С КОРНЯМИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ,.8014351 99 рована рама 2 с ножом 3. На раме 2 шарнирно установлен опорно-валочный рычаг, нижняя часть которого выполнена в виде корчующнх клыков с шипами 10, а верхняя часть выполнена с роликом 8, Поворот опорно-валочного рычага осуществляется цилиндром 5. После размещения, опорно-валочного рычага на грунте с боковых сторон дерева с помощью цилиндра 5 осуществляют силовое воздействие на ствол дерева и одновременно давление на грунт и корни. При повале дерева точка опоры корчующнх клыков на грунт или корни перемещается в направлении падения дерева. Это влечет за собой поочередный вырыв из почвы корней, расположенных со стороны самоходного шасси 1. Под действием ролика ствол дерева наклоняется и . С падает по оси агрегата. 2 с. и 1 з.п. ф-лы, 3 ил.Изобретение относится к областилесосечных работ в лесной промьппленности.Целью изобретения является повышение производительности труда иснижение энергозатрат.На фиг.1 показано устройство длянаправленного повала деревьев с корнями, монтируемое на переднюю илизаднюю навесную систему трактора,вид сбоку; на фиг.2 - то же, видсверху; на фиг.3 - устройство, монтируемое на тракторную стрелу переменного вылета, вид сбоку.Способ направленного повала деревьев с корнями заключается Ъ подаче рабочего органа к растущему дереву, установкеклыков с.шипами наземлю с боковых сторон дерева и состороны падения дерева, а также в, силовом воздействии на ствол в направлении повала со стороны трактора.При этом точки контакта клыков с почвой в процессе повала дерева по мере его наклона перемещаются от ство- .ла дерева в направлении повала.Повал крупных деревьев осуществляют после отрубания или надрубаниякорней дерева со.стороны тракторапри опускании древовала из транспорт.ноГо положении в рабочее и/или после синхронного раскачивания их внаправлении повала посредством корчующих цилиндров,Устройство направленного поваладеревьев с корнями включает самоходное шасси (трактор) 1, раму 2нож 3, управляющие цилиндры 4, ця"диндры 5 и опорно-валочный рычаг 6,верхняя часть которого выполнена снаконечником в виде толкающей вилки7 с роликом 8, а нижняя часть - ввиде корчующих клыков 9 с выпуклойнижней поверхностьюимеющей шипы10, причем концы 11 корчующих клыков 9 загнуты вниз, Предпочтительная форма корчующих клыков 9 (видсбоку) - по радиусу вниз.Ролик 8 может быть выполнен в Форме параболоида или однополосного гиперболоида вращения.Опорно-валочиый рычаг 6 можетбыть смонтирован на поворотной стреле 12 переменного,.вылета, и отсутствуют ножи, предназначенные для надрезания корней дерева.Способ осуществляют следующИмобразом. Перед повалом дерева машину устанавливают таким образом, что стволдерева оказывается между клыками 9опорно-валочного рычага 6, а продольная ось машины совпадает с направлением намечаемого падения дерева. Затем при транспортном положении рабочего органа, т.е. при втянутых што О ках цилиндров 5, принудительно опускают раму 2 древовала на зеютю посредством управляющих цилиндров 4,При этом нож 3 перерубает или надрубает корни дерева, расположенные со 15 стороны трактора 1. В процессе валкикрупных деревьев эта операция можетбыть повторена неоднократно. Вследза этим управляющие цилиндры 4 устанавливают в плавающее положение и 2 О включают в работу цилиндры 5., При выдвижении штоков корчующихцилиндров 5 происходит поворот опорно-валочного рычага 6 в вертикальнойплоскости и, как следствие, защемле ние боковых корней, расположенных состороны намечаемого повала дерева,за счет вдавливания клыков 9 с шипами 10 в почву или корни. Надвигаииеи нажим толкающей вилки 7 с роликом 30 8 на ствол дерева со стороны трактора 1 вдоль оси агрегата за счетчастичного проскальзывания клыков 9в почве сопровождаются перекатыванием ролика 8 по стволу без повреждения древесины, а также деформациейили протаскиванием защемленных корней в почве и подтягиванием рамы 2к дереву (вместе с самоходным шасси 1). Постепенное перекатнваниеклыков 9 по почве и корням сопровождается смещением точек опоры клыков9 на почву в направлении от стволадерева в сторону его падения. Шипы10 клыков 9 вступают в работу не всесразу, а последовательно, начинаяот близкорасположенных и закачиваиия наиболее удаленными концами 11.Постепенный подъем рамы 2 над почвой благодаря изменению наклона клы.ков 9, их выпуклой опорной поверх" 5 О ности и шарнирному креплению к раме2, а также силы трения между стволом дерева и толкающей вилкой 7 приводят к поочередному вырыву из почвы корней, расположенных со сторонысамоходного шасси 1. При этом очередность вырыва корней из почвы зависит от степени напряженности ихпри наклоне дерева, например, вна 1435199Формула из обретения1. Способ направленного повала де ревьев с корнями, включающий подачу чале наиболее удаленных от ствола как наиболее напряженных в начальный момент повала, заем менее длинных и в заключение наименее удаленных как наименее напряженных. Свободный вырыв корней из почвы в такой последовательности происходит из-за отсутствия защемления их в почве, ведь в процессе повала рама 2 автоматически поднимается, освобождая корни от защемления. После наклона происходит падение дерева по оси агрегата. С началом падения дерева самоходное шасси 1 подают назад, а цилиндры 5 и управляющие цилиндры 4 переводят в плавающее положение для предотвращения повреждения машины корнями падающего дерева.Особо толстые деревья валят посредством не только предварительного надрубания корней со стороны машины ножом 3 при многократных подъемах- опусканиях рамы 2, но и посредством последующего раскачивания дерева при очередном синхронном выдвижении и втягивании штоков цилиндров 5. 1 О152025 рабочего органа к дереву, установку опорного валочного рычага на землю, силовое воздействие на почву и ствол дерева в направлении повала, причем точка опоры перемещается в направлении повала, и повал дерева, о т л ич а ю щ и й с я тем, что, с целью повышения производительности и снижение энергозатрат, опорно-валочный рычаг располагают по бокам дерева за его продольной осью со стороны повала, а силовое воздействие осуществляют без зажима ствола дерева.2. Устройство для направленного повала деревьев с корнями, включающее раму с приводом, опорно-валочньй рычаг, нижняя часть которого выполнена выпуклой и имеет шипы, о т л ич а ю щ е е с я тем, что, с целью повышения производительности и снижения энергозатрат, нижняя часть опорно-валочного рычага выполнена вильчатой, на верхней установлен ролик для взаимодействия со стволом дерева, а концы нижней части опорновалочного рычага выполнены загнутыми вниз.3. Устройство по п.2, о т л и - ч а ю щ е е с я тем, что на раме устройства установлен нож.1435199 ЗНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5

Смотреть

Заявка

4063464, 17.03.1986

КИРОВСКАЯ ГОСУДАРСТВЕННАЯ ЗОНАЛЬНАЯ МАШИНОИСПЫТАТЕЛЬНАЯ СТАНЦИЯ

РУССКИХ НИКОЛАЙ ИВАНОВИЧ

МПК / Метки

МПК: A01G 23/06, A01G 23/08

Метки: деревьев, корнями, направленного, повала

Опубликовано: 07.11.1988
