Гидропривод механизма повала деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 503569
Авторы: Гречишников, Люманов, Перфилов
Текст

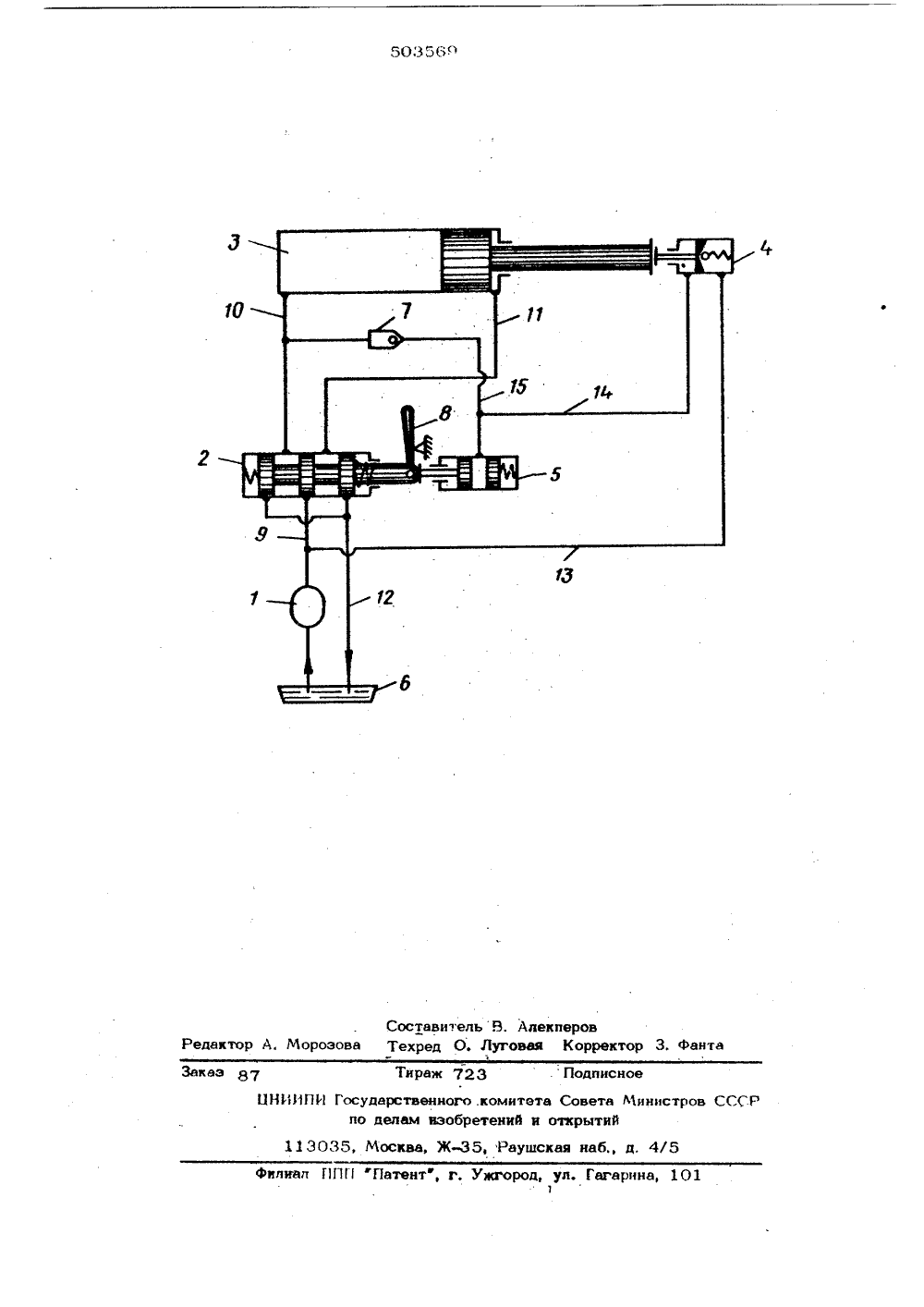

(51) И, Кл А 01 Сг 23/О Государственный комитет Совета Мнннстроа СССР оо делам нэооретеннй и открытий(54) ГИД Ивов в устро созагот етение о тве для осится к гидроприводам овала деревьев на лемашинах,приводы в устройстве в лесозаготовительной пьных дроц д Известны гиддля поввла,дере рорвспределит вода ввлочно лярь маши нь Предели гид ния, гидроцил 6 для рабоче на 7, рукоятк рорвспределитГидросисте вало ривоуправ й жи и 8 ения сист ини емой ече е ис раб анов,ормаль обесп е по вала десложныной регу вье водыатель нстр ировки Цепшение регулионструкции.о гидропривод к Это достигается тем, ч нвбжен клапаном управле заимодействуюшим с вал ния, механическиочным рычагом единенным в одпиндром управконце его поворота и с м направлении с гидроц прововле оединен с поршнеиндра привода,вкл юч в юши е гидро н тель, гидроцилиндр и чвгв, гидроцилиндр ьные трубопроводы с предназначенных для ной работы в процес Известные гидропри ктивно и требуют тш всей системы,ь изобретения - упро идропривода и его к, пения, а в другом направлениитруб дом нагнетания, причем гпдроцилинд ния через обратный клапвнс вым трубопроводом гидроцил ОД МЕХАНИЗМА ПОВАЛА ДЕРЕВЬЕВ Нв чертеже показан предлагаемый гидроилиндр,остоит из насоса 1. гид, гидроцнлиндра 3 причагв, клапана 4 управле 5 управления, емкости дкости, обратного клапавключения золотника гидистемы трубопроводов.ответ следуюшим образом,Включением рукоятки 8 гидрораспределителя 2 рабс ая жидкость от насоса 1 по трубопроводу 9 через гидрораспределитель 2 и трубопровод 1 0 поступает в поршневую полость гидроцилиндра 3, Вытесняемое при этом масло из штоковой поло"ти гидроцилиндра 3 по трубопроводу 1 1 через гидрорвспределитель 2 и трубопровод 12 сливается в емкость 6. При этом валочный рычаг надвигается на дерево, В момент соприкос ювения и поджатия валочным рычагом дерева для обеспечения. его беззажимно", о пиления оператор рукояткой 8 устанавливает золотник гидрораспредепителя5032 э нейтральное положение и включает пальный механизм. Для того, чтобы жидкость, находящаяся в гидроцилиндре управления, не оказывала сопротивления ручному включению и выключению золотника гидрораснределителя, в гидроцилиндре управления имеется амортизатор.При опреселенном недопиле дерева, когда необходимо .начать его повал, включением рукоятки 8 гидрораспределителя 2 рабочая жидкость от насоса 1 подается в,штоковую полость гидроцилиндра 3. При этом начннается повал дерева.Когда поршень гидроцилиндра 3, а следовательно и валочный рычаг, достигают крайнего правого положения, копир валочного рычага открывает клапан 4 управления и рабочая жидкость по трубопроводу 13 через клапан 4 управления и по трубопроводу 14 поступает в гидроцилиндр 5 управления и передвигает его плунжер, а вместе с ним и золотник гидрораспределителя 2 влево. При этом по трубопроводу 15 рабочая жидкость не поступает, так как дюление в.поршневой полости гидро- . цилиндра 3 равно или больше давления рабочей жидкости в трубопроводе 13.Площадь плунжера гидроцилиндра 5 управления подбирается такой, чтобы преодолеть нейтральное положение и передвинуть золотник гидрораспределителя 2 в крайнее левое положение при давлении рабочей жидкости, создаваемом насосом 1, соответствующим нейтральному положению золотника гидрораспределителя 2.Таким образом, поршень гидроцилиндра3 перемешается влево, и, следовательно,валочный рычаг возвращается в исходноеположение. При этом с началом отхода валочного рычага клапан 4 управления закрывается, а давление слива, создаваемое при этом поршневой полостью гидро 3569 цилиндра 3, и амортизатор гидроцилинцра5 управления поддерживают плунжер переключателя, а, следовательно, и золотникгидрораспределителя в крайне левом положении.При достижении поршнем гидроцилиндра3 крайнего левого положения и его остайсЬкя давление рабочей жидкости в трубопроводе 10 падает, Следовательно, падает 1 а давление в трубопроводах 15, 16 и гидроцилиндре 5 управления. Поэтому золотник гидрораспределителя 2 и плуйжер гидроцилиндра 5 управления возвпашаетсяв нейтральное положение, вытесняя мас И ло из гндроцилиндра управления черезтрубопроводы 14 и 15, обратный клапан7, трубопровод 10, распределитель 2 итрубопровод 12 в емкость 6 для рабочейожидкости20 Формула изобретения1, Гидропривод механизма повала деревьев лесозаготовительной машины; вклю- Ичающий насос, гидрораспределитель, гидроцилиндр привода валочного рычага, гидроцилиндр управления, механически сблокированный с золотником гидрораспределителя, и трубопроводы, о т л и ч а ю щ и йс я тем, что, с целью упрощения регулировки гидропривода и его конструкции, онснабжен клапаном управления, механическивзаимодействующим с валочным рычагомв конце его поворота и соединенным в одном направлении с гидроцилиндром управления, а в другом направлении с трубопроводом нагнетания.2. Гидропрнвод по п. 1, о т л и ч аю щ и й с я тем, что гидроцилнндр управления через обратный клапан соединенс поршневым трубопроводом гидроцилиндрапривода.503560 Составитель В. АлекперовМорозова Техред О. Луговая Корректор 3, фанта акто аз 87 цниип тров СССР ий 3035, Москва, Жд. 4/5 шская и щвл ППИ фПатентф, г. Ужгород, ул. Гагарина, 101 Тираж 723 .Подрственного .комитета Совелам изобретений и откры исное та Ми
СмотретьЗаявка
1402752, 16.01.1970
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ, МИНИСТЕРСТВО ЛЕСНОЙ И ДЕРЕВООБРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ СССР
ЛЮМАНОВ РИЗА, ПЕРФИЛОВ МИХАИЛ АЛЕКСЕЕВИЧ, ГРЕЧИШНИКОВ ВИКТОР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A01G 23/08
Метки: гидропривод, деревьев, механизма, повала
Опубликовано: 25.02.1976
