Способ получения железои кальцийсодержащего пигмента

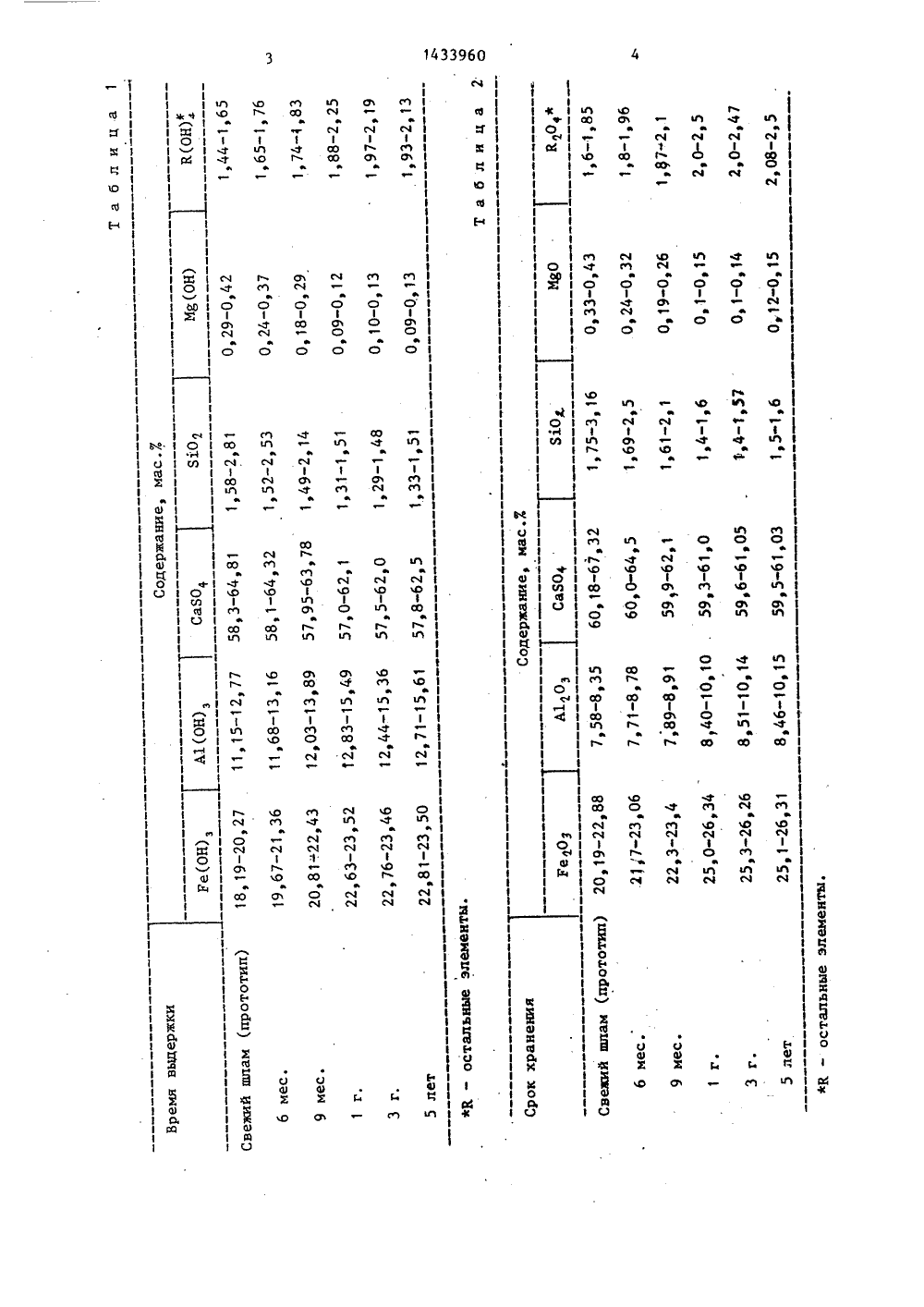

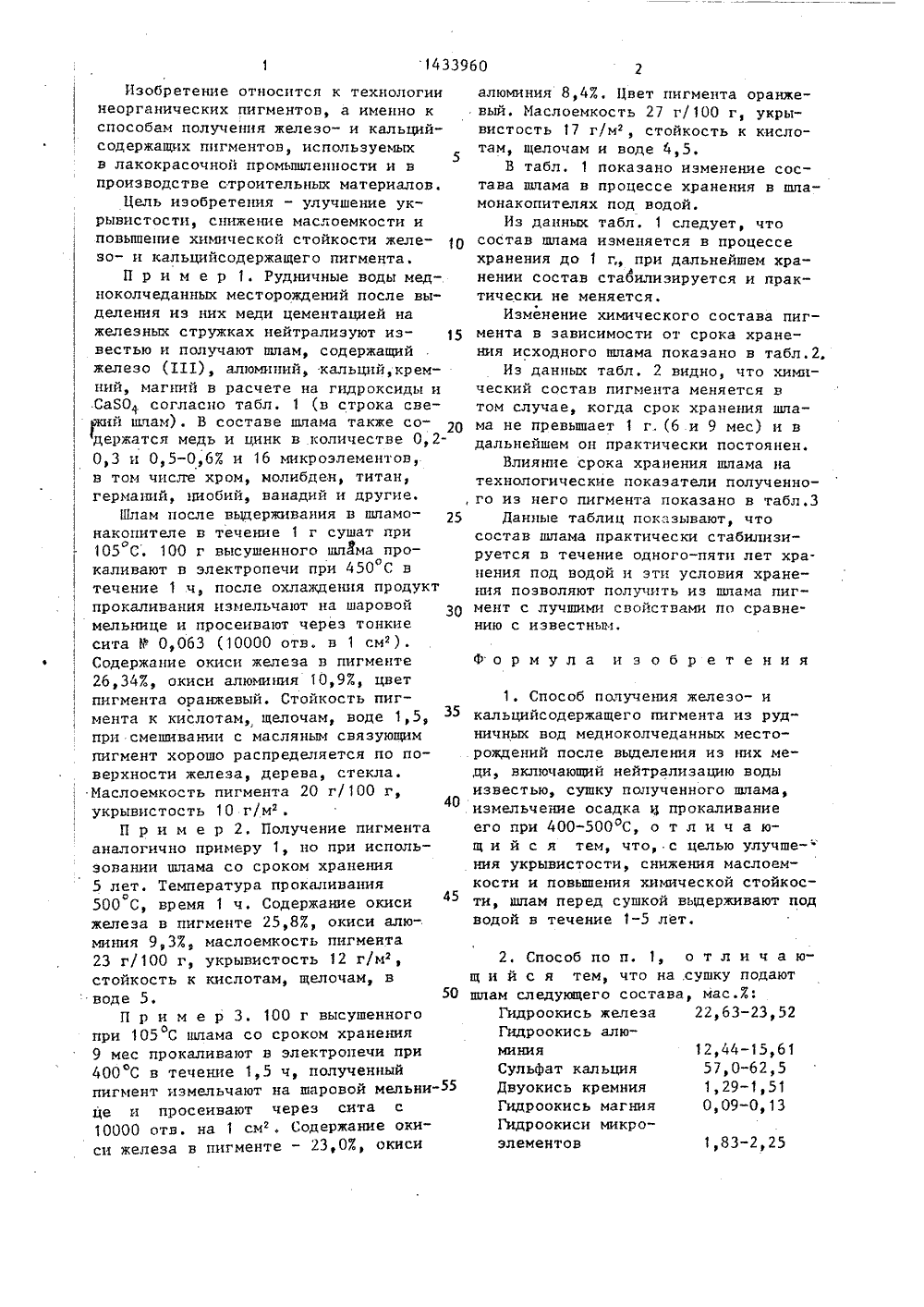

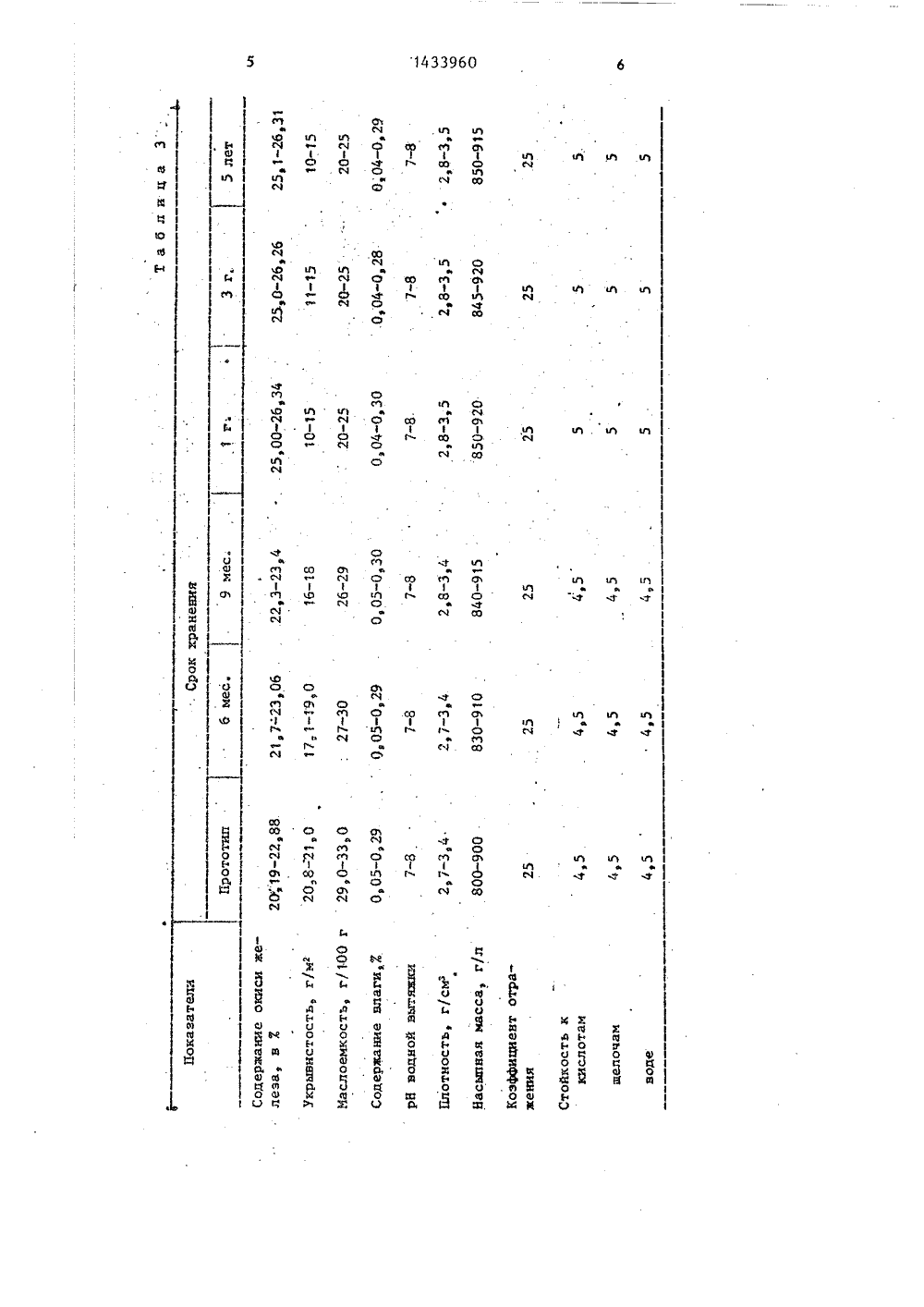

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 С 09 С 1/2 ПИСАНИЕ ИЗОБРЕТЕНИАВТОРСКОМУ СВИДЕТЕЛЬСТВУ твенныи мегорский Ф 4 Р ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Оренбургский государсдицинский институт и Медномедносерный комбинат(57) Изобретение относится к технологии получения железо- и кальций- содержащих пигментов с улучшенными пигментными показателями. Способ получения железо- и кальцийсодержащего пигмента из рудничных вод медно-колчеданных месторождений после выделения из них меди включает нейтрализацию. воды известью, выдержку шлама под водой в течение 1-5 лет, сушку полученного шлама, измельчение осадка и прокаливание его при 400-500 С, при этом на сушку подают шпам следующего состава, мас.Х: гидроокись железа 22,63-23,52; гидроокись алюминия 12,44-15,61; сульфат железа 57,0- 62,5, двуокись кремния 1,29-1,51 ф гидроокись магния 0,09-0,13 гидро- окись микроэлементов 1,83-2,25. Получают пигмент оранжевого цвета с содержанием окиси железа 25,00-26,347., имеющий показатели: укрывистость 10-.15 г/м, маслоемкость 20-25 г/100 г, содержание влаги 0,04-0,30 Х, рН водной вытяжки 7-8, плотность 2,8" 3,5 г/см, насыпная масса 850-920 г/л коэффициент отражения 25, стойкость к кислотам, щелочам, воде 5, 1 з,п. ф-лы, 3 табл.Изобретение относится к технологиинеорганических пигментов, а именно кспособам получения железо- и кальцийсодержащих пигментов, используемых5в лакокрасочной промышленности и впроизводстве строительных материалов,Цель изобретения - улучшение укрывистости, снижение маслоемкости иповьппепие химической стойкости желеэо" и кальцийсодержащего пигмента.П р и м е р 1. Рудничные воды медноколчеданных месторождений после выделения из них меди цементацией нажелезных стружках нейтрализуют известью и получают шлам, содержащийжелезо (111), алюминий, кальций, кремний, магний в расчете на гидроксиды иСаБО согласно табл. 1 (в строка свежий шлам). В составе шлама также содержатся медь и цинк в количестве 0,20,3 и 0,5-0,6 Ж и 16 микроэлементов,в том числе хром, молибден, титан,германий, ниобий, ванадий и другие.Шлам после выдерживания в шпамонакопителе в течение 1 г сушат при105 С. 100 г высушенного шлама проокаливают в электропечи при 450 С втечение 1 ч, после охлаждения продуктпрокаливания измельчают на шаровоймельнице и просеивают через тонкиесита Р 0,063 (10000 отв, в 1 см).Содержание окиси железа в пигменте26,34 Е, окиси алюминия 10,9 Е, цветпигмента оранжевый. Стойкость пигмента к кислотам, щелочам, воде 1,5,35при смешивании с масляным связующимпигмент хорошо распределяется по поверхности железа, дерева, стеклаМаслоемкость пигмента 20 г/100 г,укрывистость 10 г/м .П р и м е р 2. Получение пигментааналогично примеру 1, но при использовании шлама со сроком хранения5 лет. Температура прокаливания 500 С, время 1 ч, Содержание окисио 45 железа в пигменте 25,8 Е, окиси алюминия 9,37, маслоемкость пигмента 23 г/ 100 г, укрывистость 12 г/м 2, стойкость к кислотам, щелочам, вводе 5.П р и м е р 3, 100 г высушенного при 105 С шлама со сроком хранения 9 мес прокаливают в электропечи при 400 С в течение 1,5 ч, полученный пигмент измельчают на шаровой мельнице и просеивают через сита с 10000 отв. на 1 см. Содержание окиси железа в пигменте - 23,03, окиси алюминия 8,4 Е, Цвет пигмента оранжевый. Маслоемкость 27 г/ 100 г, укрывистость 17 г/м, стойкость к кислотам, щелочам и воде 4,5,В табл. 1 показано изменение состава шлама в процессе хранения в шламонакопителях под водой.Из данных табл. 1 следует, чтосостав шлама изменяется в процессе хранения до 1 г при дальнейшем хранении состав стабилизируется и практически не меняется.Изменение химического состава пигмента в зависимости от срока хранения исходного шлама показано в табл,2.Из данных табл. 2 видно, что химический состав пигмента меняется втом случае, когда срок хранения шлама не превьппает 1 г.(б и 9 мес) и в дальнейшем он практически постоянен.Влияние срока хранения шлама на технологические показатели полученно, го из него пигмента показано в табл.ЗДанные таблиц показывают, что состав шлама практически стабилизируется в течение одного-пяти лет хранения под водой и эти условия хранения позволяют получить из шлама пигмент с лучшими свойствами по сравне" нию с известным.Формула и э обретения1. Способ получения железо- и кальцийсодержащего пигмента из руд" ничных вод медноколчеданных месторождений после выделения из них ме,ци, включающий нейтрализацию воды известью, сушку полученного шлама, измельчение осадка и прокаливание его при 400-500 С, о т л и ч а ющ и й с я тем, что, с целью улучше-" ния укрывистости, снижения маслоемкости и повьппения химической стойкости, шпам перед сушкой выдерживают под водой в течение 1-5 лет.2. Способ по п. 1, о т л и ч а ющ и й с я тем, что на .сушку подают плам следующего состава, мас,7:Гидроокись железа 22,63-23,52 Гидроокись алюминия 12,44-15,61 Сульфат кальция 57,0-62,5 Двуокись кремния 1,29-1,51 Гидроокись магния 0,09-0,13Гидроокиси микроэлементов 1,83-2,25Х 1 о1 ОО сЧ Гь оЛ СЬ СЧ Се 1 СЧ е в л еь о о о1 101 о л л в о о о 1 0 сЧ л о1СО в ь 0 1 м в сО еГЪ О 0 е Мь л еГЪ еГЪ 1 1 м СО л а сч сЧ рф в а м м 1 1 ф м о а е СЧЫог 11 СЧ ьО еГЪ в в сеЪ СЪ сч сЧ 1 1 М 0 ьО Л в л СЧ сЧ СЧ СЧ(б 1о1 1 1 м1г1 ЖоФ1 )ее111гь м ьГЪ еьь сч сч 1 1 Сч,рь Щ ь 0 М сеЪ л в ь СЧ сч СЧ 1 л ьО ф в в ьеь ОСЧ1 11ееь о ьО СЧв аеО ьО сЧсч1 о мл еьц ссЪ сЧ сЧ ьО о а м сЧ ) л а сЧ ОО ф а сЧ сЧ 1 0 а о СЧ м а еОО н О Ое О 1 СС 1 й 11 1 а 1 Ч е)о 1 ф 1о 1 1 ) -- ) 1 1 1ьеьо1 1 11 1 1 11 1 Э 1 1 Ре 111 1 ь = - --ьО 0 л вСЧ 1 1 ф ль соь сч р М СЧ вь о о 1 1СЬ Сьа а о о о О О ьО 1 1ф Ф а а а сч сч о о сч сч сО ЫЪ в а 1 1 аГ а а ащ еЯь
