Измеритель коэффициента трансформации временного масштаба стробоскопического преобразователя электрических сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

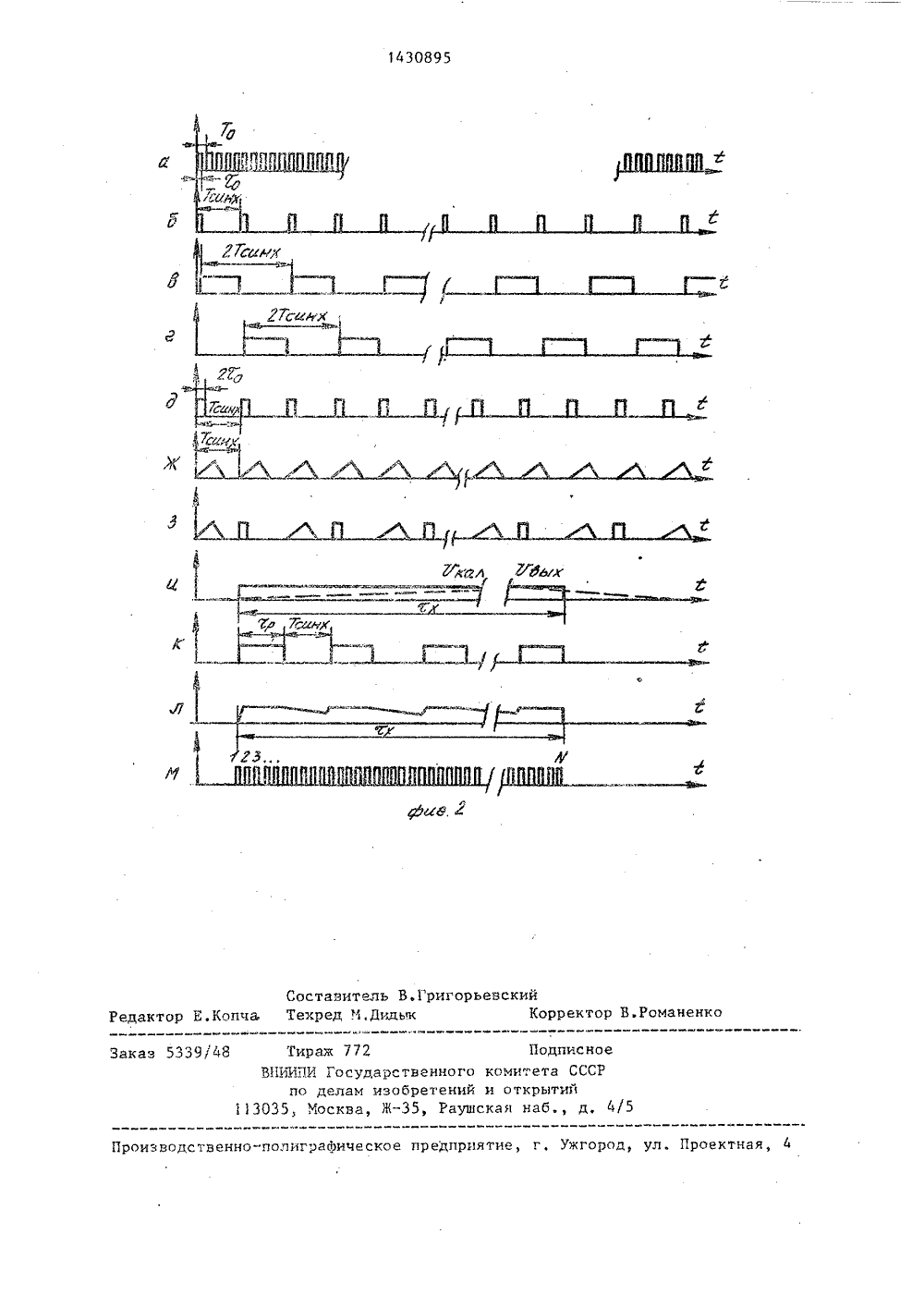

-И.Ю.Кажис льство СССР 13/30, 1986,к УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) ИЗМЕРИТЕЛЬ КОЭФФИЦИЕНТА ТРАНСФОРМАЦИИ ВРЕМЕННОГО МАСШТАБА СТРОБОСКОПИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ (57) Изобретение относится к электро- измерительной технике и может быть использовано при определении параметров стробоскопического преобразователя. Цель изобретения - повышение быстродействия измерения коэффициента трансформации временного масштаба стробоскопических преобразователей. Генератор 1 импульсов генерирует стабильные импульсы типа меандр с известными параметрами. Сигнал с выхода делителя частоты (ДЧ) 4 подается на шину синхросигнала для запускаОр внешних устройств, распределитель 5 и стробоскопический преобразователь (СП) 6. Распределитель 5 вырабатывает управляющие импульсы для мультиплексора (МП) 7 и демультиплексора (ДМ) 8. Входной и калибровочный сигналы через МП 7, СП 6, ДМ 8 подаютсяо соответственно на выход устройства и на вход интегратора 9, который во время серии калибровочных импульсов с распределителя 5 поддерживает ключ 3 в открытом состоянии. Счетные импульсы через ключ 3 с генератора 1 поступают на счетчик 10. По спаду импульса с второго выхода ДМ 8 интегратор закрывает ключ 3 и на индикаторе 12 высвечивается количество счетных импульсов, численно равное коэффициенту трансформации СП 6. Введение в устройство распределителя 5 импуль" сов, МП 7, ДМ 8, сумматора 11 по модулю два, интегратора 9, ДЧ 4 повьппает быстродействие определения коэффициента трансформации временного масштаба СП 6, позволяет совместить процесс наблюдения сигнала и определения коэффициента трансформации. 2 ил,ОРИзобретение относится к электроиэмерительной технике и может быть использонано при определении парамет- . ра стробоскопических преобразователей5 электрических сигналов.Целью изобретения является повыше" ние быстродействия измерения коэффициента трансформации временного мас" ютаба.1 ОНа фиг, 1 представлена структур" ная схема измерителя; на фиг, 2- временные днаграмиы сигналов, поясняющие работу измерителя.Измеритель состоит из генератора 1 15 импульсов делителя 2 частоты, ключа 3 второго делителя 4 частоты, распределителя 5 стробоскопического преобразователя 6 мультиплексора 7, демультиплексора 8, интегратора 9, 20 счетчика 10 сумматора 11 по модулю дня и индикатора 12 эВыход генератора импульсов соединен с делителем частоты и с первым входом ключа, выходом соединенного с 25 входом счетчика, выход которого соединен с индикатором. Вход второго делителя частоты соединен с выходом ге" нератора импульсов, а выход - с вторым входом делителя частоты, с входом распределителя импульсов, с первым входом стробоскопического преобразователя и с шиной синхросигнала. Первый и второй выходы распределителя соединены с первыми и вторыми входами мультиплексора и демультиплексора, соответственно, а второй выход распре" делителя соединен также с первым входом суюытора по модулю два. Третий вход мультиплексора соединен с выходом делителя частоты, а четвертый вход - с шиной входного сигнала. Выход мультиплексора соединен с вторым входом страбоскопического преобразо" нателя, Быходом соединенного с третьим входом,г:,емультиплексора, первый выход которого соединен с шиной выходного сигнала, а второй выход соединен с первым входом интегратора и вторым входом сумматора по модулю.два, выход которого соединен с вторым входом ии тегратора выходом соединенного с вто. рым входом ключа.Измеритель работает следующим образом.Генератор 1 импульсов генерирует 55 (фиг. 2 а) стабильные, с заранее известными нре.1 енными параметрами, длительностью , и периодом Т, импульсы типа меандр, которые подаются на вход делителя 4 частоты. Вторым делителем 4 частоты вырабатываются импульсы сс Т инх (фиг. 2 Б) и подаются на второй вход делителя 2 частоты, на вход распределителя 5 импульсов, на первый вход стробоскопического преобразователя 6 и на шину синхросигнала для запуска внешних устройств, т.е. обеспечивают синхронную работу указанных узлов измерителя и внешних устройств. Распределитель 5 вырабатывает импульсы с длительностью 1 р (Т,цн и периодом повторения 2 Т , сдвинутыесиНф по времени на первом выходе (фиг.28) относительно второго выхода (фиг.2) на величины Т, которые поступают на адресные входы мультиплексора 7 и демультиплексора 8. Делителем 2 частоты вырабатываются импульсы длительностью 2 и периодом повторения Теином (фиг. 2) и подаются на третий вход мультиплексора 7, на четвертый вход которого поступает измеряемый сигнал У(фиг. 2), Под действием импульсов распределителя 5 на вход стробоскопического преобразователя 6 поочередно через мультиплексор 7 поступают измеряемый и калибровочные сигналы (фиг.2 ). Измеряемый и калибровочный сигналы с преобразованным временным масштабом с выхода стробоскопического преобразователя 6 (фиг. 2 и) поступают на вход мультиплексора 8, на адресные входы которого подаются сигналы управления с распределителя 5. В демультиплексоре 8 происходит разделение измеряемого и калибровочного сигналов: измеряемый сигнал 0снимается с первого выхода, а калибровочный - с второго выхода (фиг, 2 ц) и подается в интегратор 9, Постоянная времени интегратора 9 выбрана такой, чтобы уровень сигнала за время Т д не уменьшился ниже уровня срабатывания ключа 3. За время действия поступающего с выхода интегратора 9 (фиг. 2 л) сигнала высокого уровняключ 3 открыт и на вход счетчика 10 от генератора 1 импульсов проходят импульсы с длительностью Со и периодом повторения То= =2 о (фиг. 2 д) .Сумматор 11 по модулю два вырабатывает сигнал "Сброс" для интегратора 9, который закрывает ключ 3. Сигнал "Сброс" для интегратора 9 вырабатывается сумматором по модулю два привысоком уровне адресного сигнала, поступающего с распределителя, и отсутствии сигнала на втором выходе де"мультиплексора, Время, на котороеоткрывается ключ 3, определяется выражением К, 2 г 1где К - коэффициент трансформациивременного масштаба стробоскопического преобразователя 6;2, - длительность калибровочногоимпульса, вырабатываемого де"лителем 2 частоты.Количество импульсов Я, прошедших через ключ 3 за время Г, подсчитывается счетчиком 10 и отображается индикатором 12 или другим регистрирующим устройством и определяется выражением" хф То К2 о ф 2 оПри условии Ы 1, что реально всегда выполняется, коэффициент трансформации временного масштаба К равен количеству импульсов И.Использование предлагаемого измерителя повьппает быстродействие определения коэффициента трансформации временного масштаба стробоскопического преобразователя электрических сиг" налов, позволяет совместить процесс измерения сигнала и определение коэффициента трансформации временного масштаба, что является важным при использовании ЭВМ для обработки сигналов и восстановления временных параметров измеряемого сигнала. Формула изобретенияИзмеритель коэффициента трансформации временного масштаба стробоско 1430895пического преобразователя электричес -ких сигналов, содержащий три клеммыдля подключения стробоскопическогопреобразователя, генератор импульсов,5выход которого соединен с делителемчастоты ч с первым входом ключа, выходом соединенного с входом счетчика,,выход которого соединен с индикатором о т л и ч а ю щ и й с я тем,что, с целью повьппения быстродействия измерения, он снабжен распределителем импульсов, мультиплексором,демультиплексором, сумь.атором по модулю два, интегратором, вторым делистелем частоты. вход которого соединенс выходом генератора импульсов, а выход соединен с вторым входом делителя частоть 1, с входом распределителяс прй клеммой для подключения стробоскоического преобра%зователя и с шиной синхросигнала,первый и второй выходы распределителя соединены с первым и вторым входа"25,ми мультиплексора и демультиплексора,соответственно, а второй выход рас"пределителя соединен с первым входомсумматора по модулю два третий входмультиплексора соединен с выходомЗ 0 делителя частоты, а четвертый вход -с шиной входного сигнала, выход мультиплексора соединен с второй клеммойдля подключения стробоскопическогопреобразователя, а третья клемма со .едина с третьим входом демультиплек 35сора, первый выход которого соединенс шиной выходного сигнала, а второйвыход соединен с первым входом интегратора и вторым входом сумматора по40 модулю два, выход которого соединенс вторым входом интегратора, выходомсоединенного с вторым входом ключа..Романенко к Подписн Заказ 5339/48 Тираж 772венногретени113 5, Рауш итета СССРткрьзтий ВИИНИ Государст по делам изоб 035, Москва, Ж
СмотретьЗаявка
4222520, 06.04.1987
КАУНАССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. АНТАНАСА СНЕЧКУСА
ЭЙДИМТАС НАПОЛЕОНАС АЛЕКСАНДРОВИЧ, КАЖИС РИМАНТАС-ИОНАС ЮОЗОВИЧ
МПК / Метки
МПК: G01R 13/30
Метки: временного, измеритель, коэффициента, масштаба, преобразователя, сигналов, стробоскопического, трансформации, электрических
Опубликовано: 15.10.1988
