Устройство формирования сигналов изображения

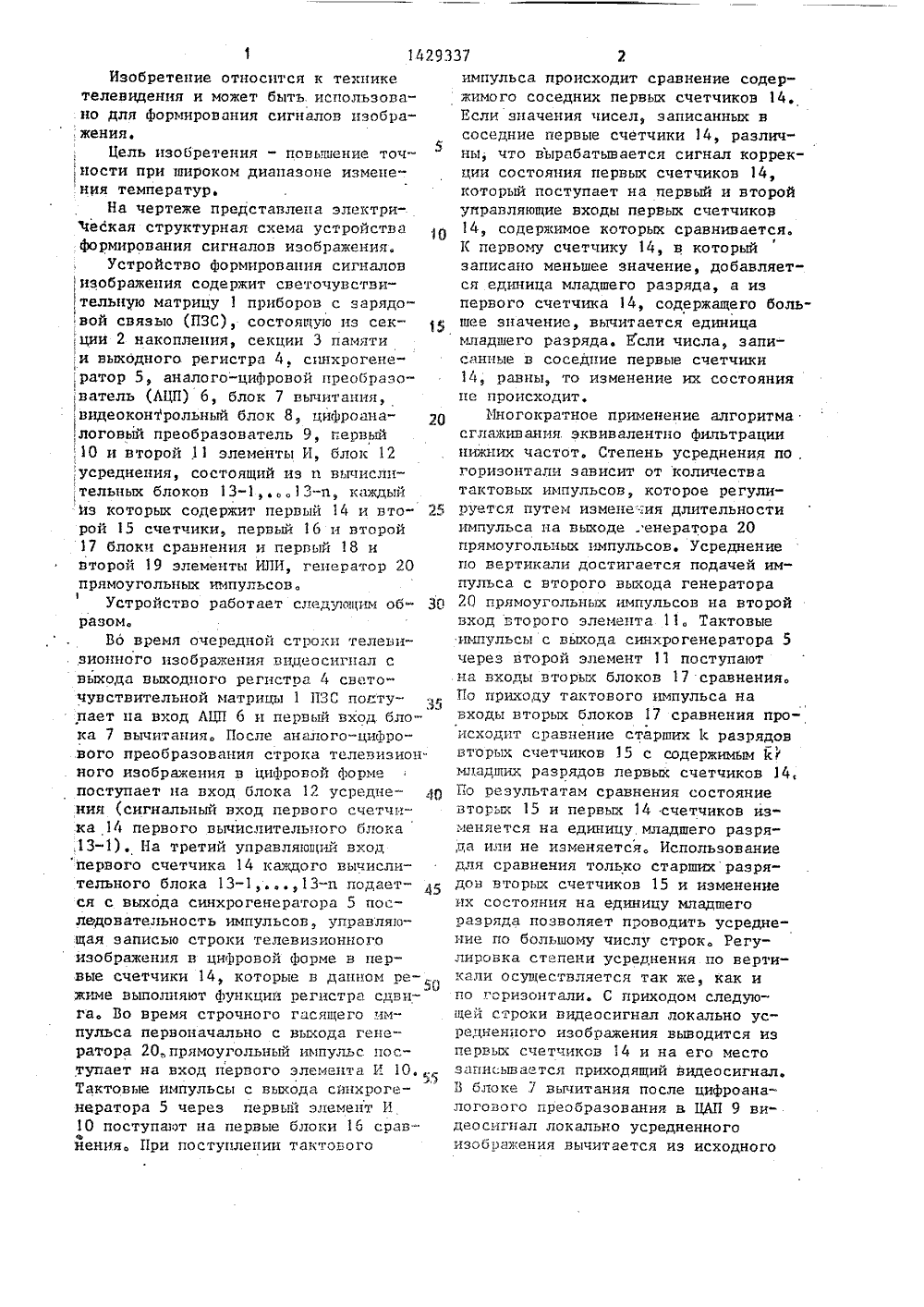

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСН 19) 111) СПУБЛИНTсЕд;: ОПИСАНИ К АВТОРСКОМУ ЕТЕЛЬСТ Михеев во СССР 5, 986. ИЯ СИГНАк техник ния - поях широкого атур, Уст- твительарядовой и 2 накопыхо,цного р 5, блок С: ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПОДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 21) 4187929/24-09(54) УСТРОЙСТВО ФОРМИРОВАНЛОВ ИЗОБРАЖЕНИЯ(57) Изобретение относитстелевидения. Цель изобретевышение точности в условидиапазона изменения темперройство содержит светочувсную матрицу 1 приборов с зсвязью, состоящую из секциления, секции 3 памяти и врегистра 4, синхрогенерато 7 вычитания, видеоконтрольный блок 8, блок 12 усреднения, состоящий иэ вычислительных блоков 13-1,13-п, каждый из которых содержит счетчики 4, 15, блоки 16, 17 сравнения, элементы ИЛИ 18, 19, а также г-р прямоугольных импульсов. В устр-во вуедены АЦП 6, ЦАП 9, два элемента И 10, 11. Устранение температурного дрейфа частотной х-ки устройства позволяет более точно согласовывать частотную х-ку фильтра верхних частот с энергетическими спектрами обрабатываемых сигналов. В результате достигается повышенное и стабильное в диапазоне температур увеличение соот-Ж ношения сигнал/помеха на выходе устр-ва. 1 ил.Изобретение относится к техникетелевидения и может быть использовано для формирования сигналов изобра,жения.Цель изобретения - повышение точ.:ности при широком диапазоне изменен 1 ля температур,На чертеже представлена электриЧеская структурная схема устройстваФормирования сигналов изображения.Устройство формирования сигналовизображения содержит светочувстви;тельную матрицу 1 приборов с зарядовой связью (ПЗС), состоящую из секции 2 накопления, секции 3 памяти,10 и второй,11 элементы И, блок 12усреднения, состоящий из ц вычислительных блоков 13-1,13-п, каждый1 лз которых содержит первый 14 и вто" 25рой 15 счетчики, первый 16 и второй17 блоки сравнения и первый 18 ивторой 19 элементы ИЛИ, генератор 20прямоугольных импульсов.Устройство работает следующим образом.Бо время очередной строки телевизионного изображения видеосигнал свыхоца выходного регистра 4 свето"чувствительной матрицы 1 ПЗС посту.Ь"пает па вход ЛЦП 6 и первый вход блока 7 вычитания. После аналого-цифрового преобразования строка телевизионного изображения в цифровой формепоступает на вход блока 12 усредне= 40ния (сигнальный вход первого счетчика 14 первого вычислительпого блока,13-1), На третий управляющий входпервого счетчика 14 каждого вычислительного блока 13-113-п подается с выхода синхрогенератора 5 последовательность импульсов, управляющая записью строки телевизионногоизображения в цифровой форме в первые счетчики 14, которые в дапном ре-,0жиме выполняют функции регистра сдвига. Во время строчного гасящего лмпульса первоначально с выхода генератора 20 прямоугольный импульс. поступает на вход первого элемента И 10.,Тактовые импульсы с выхода синхрогенератора 5 через первый элемент И10 поступают на первые блоки 16 сравйения. При поступлении тактового импульса происходит сравнение содержимого соседних первых счетчиков 14. Если значения чисел, записанных в соседние первые счетчики 14, различны, что вырабатывается сигнал коррекции состояния первых счетчиков 14, который поступает на первый и второй управляющие входы первых счетчиков 14, содержимое которых сравнивается.1( первому счетчику 14, в который записано меньшее значение, добавляется единица младшего разряда, а из первого счетчика 14, содержащего большее значение, вычитается единица младшего разряда. Если числа, записанные в соседпие первые счетчикиравны, то изменение их состояния пе происходит.Иногократное применение алгоритма сглаживания эквивалентно фильтрации нижних частот. Степень усреднения по, горизонтали зависит от количества тактовых импульсов, которое регулируется путем измене;.ия длительности импульса на выходе .енератора 20 прямоугольных импульсов. Усреднение по вертикали достигается подачей импульса с второго выхода генератора 20 прямоугольных импульсов на второй вход второго элемента 11. Тактовые импульсы с выхода синхрогенератора 5 через второй элемент 11 поступают на входы вторых блоков 17 сравнения. По приходу тактового импульса на входы вторых блоков 1 сравнения происходит сравнение старших 1 с разрядов вторых счетчиков 15 с содержимыми 1 с 1 младших разрядов первых счетчиков 14, По результатам сравнения состояние вторых 15 и первых 14 счетчиков изменяется на единицу младшего разряца или не изменяется. Использование для сравнения только старших разрядов вторых счетчиков 15 и изменение их состояния на единицу младшего разряда позволяет проводить усреднение по большому числу строк. Регулировка степени усреднения по вертикали осуществляется так же, как и по горизонтали. С приходом следующей строки видеосигнал локально усредненного изображения выводится из первых счетчиков 14 и на его место записывается приходящий видеосигнал. В блоке 7 вычитания после цифроаналогового преобразования в ЦАП 9 видеосигнал локально усредненного изображения вычитается из исходного5 10 15 20 25 30 40 45 50 55 ного регистра светочувствительной матрицы ПЗС, а выход соединен с сигнальным входом блока усреднения, а также цйфроаналоговый преобразователь, вход которого соединен с выходом блока усреднения, а выход соединен с вторым входом блока вычитания, при этом блок усреднения содержит и идентичных вычислительных блоков, каждый из которых состоит из первого счетчика, сигнальный я третий управляющий входы которого являются соответственно первым и вторым входами вычислительного блока, а выход является первым выходом вычислИтельного блоха, первого и второго элементов ИЛИ, выходы которых соединены соответственно с первым и вторым управляющими входами первого счетчика, первого блока сравнения, первый сигнальный вход которого соединен с выходом первого счетчика, второй сигнальный вход является третьим входом вычислительного блока, управляющий вход является четвертым входом вычислительного блока, первый выход соединен с первым входом первого элемента ИЛИ и является вторым выходом вычислительного блока, второч выход соединен с первым входом второго элемента ИЛИ и является третьим выхо"дом вычислительного блока, второгоблока сравнения, управляющий вход которого является пятым входом вычислительного блока, а также второго счетчика, управляющий вход которого объединен с вторым входом второго элемента ИЛИ и соединен с первым выходомвторого блока сравнения, сигнальный вход объединен с вторым входом первого элемента ИЛИ и соединен с вторым выходом второго блока сравнения, а выход соединен с первым сигнальным входом второго блока сравнения, второй сигнальный вхоц которого соединен с выходом первого счетчика, при этом первый вход первого вычислитель-, ного блока является сигнальным вхо" дом блока усреднения, первый выход и-го вычислительного блока является выходом блока усреднения, четвертые входы всех вычислительных блоков объединены и являются первым управляющим входом блока усреднения, пятые входы всех вычислительных блоков объединены и являются вторым управляющим входом блока усреднения, вто, Тираж 660 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4)5Заказ 5146/5,7 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 5 1429337 6рые входы всех вычислительных блоков своим первым выходом, третьи входы объединены и являются третьим управ- первого и второго элементов ИЛИ перляющим входом блока усреднения, соеди- вого вычислительного блока объединененного с седьмым выходом синхроге- ны со своими первыми входами, а нератора, третьи входы 1-й вычисли третьи и вторые входы -х вычислительных блоков ( Т, и) соедине- тельных блоков Ц " 2, и) соединены ны с первыми выходами (+1)-х вычис- соответственно с вторыми и третьими лительных блоков, третий вход и-го выходами Ц)-х вычислительных бло" вычислительного блока соединен со ков.
