Устройство для измерения уровня сыпучих материалов

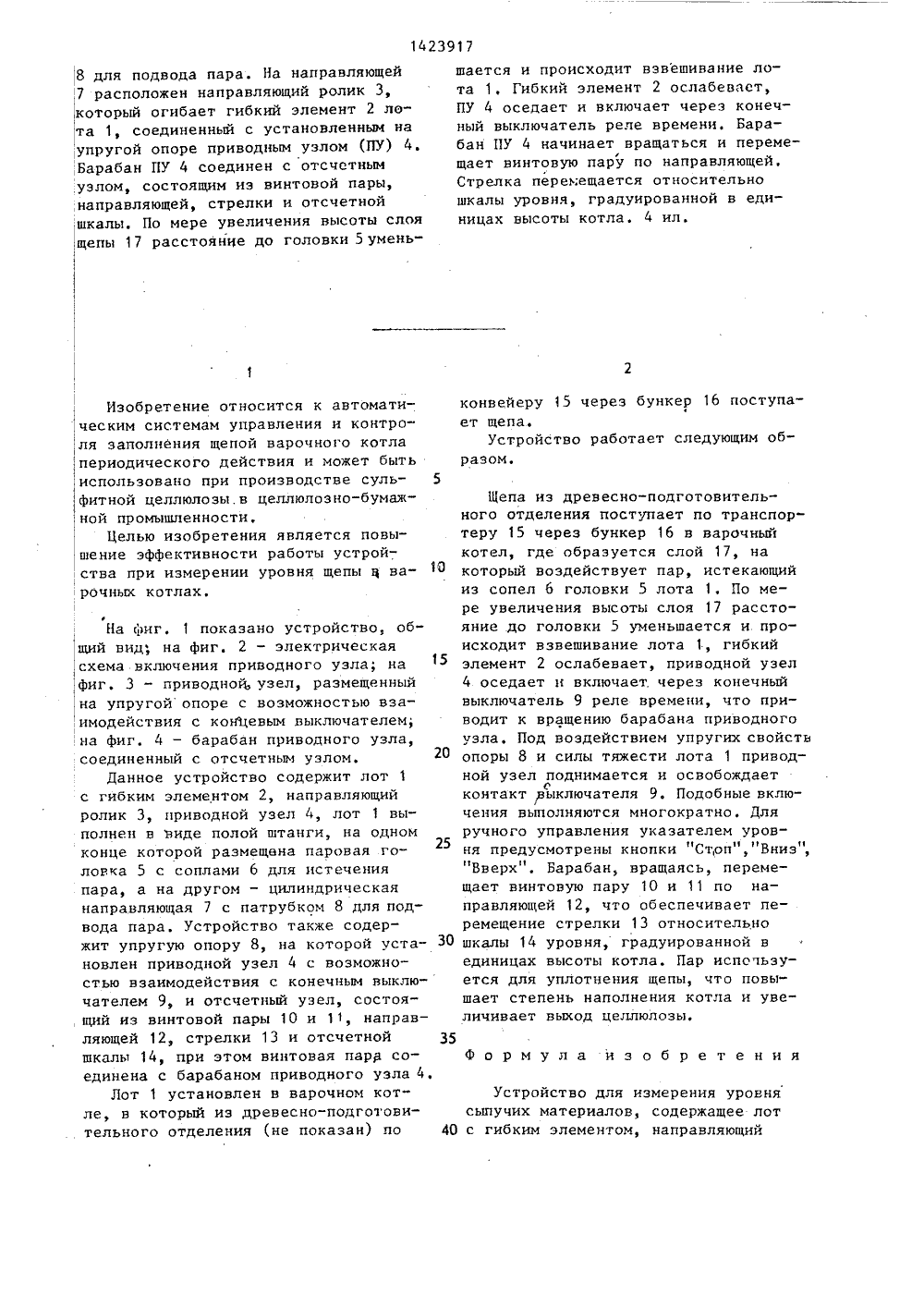

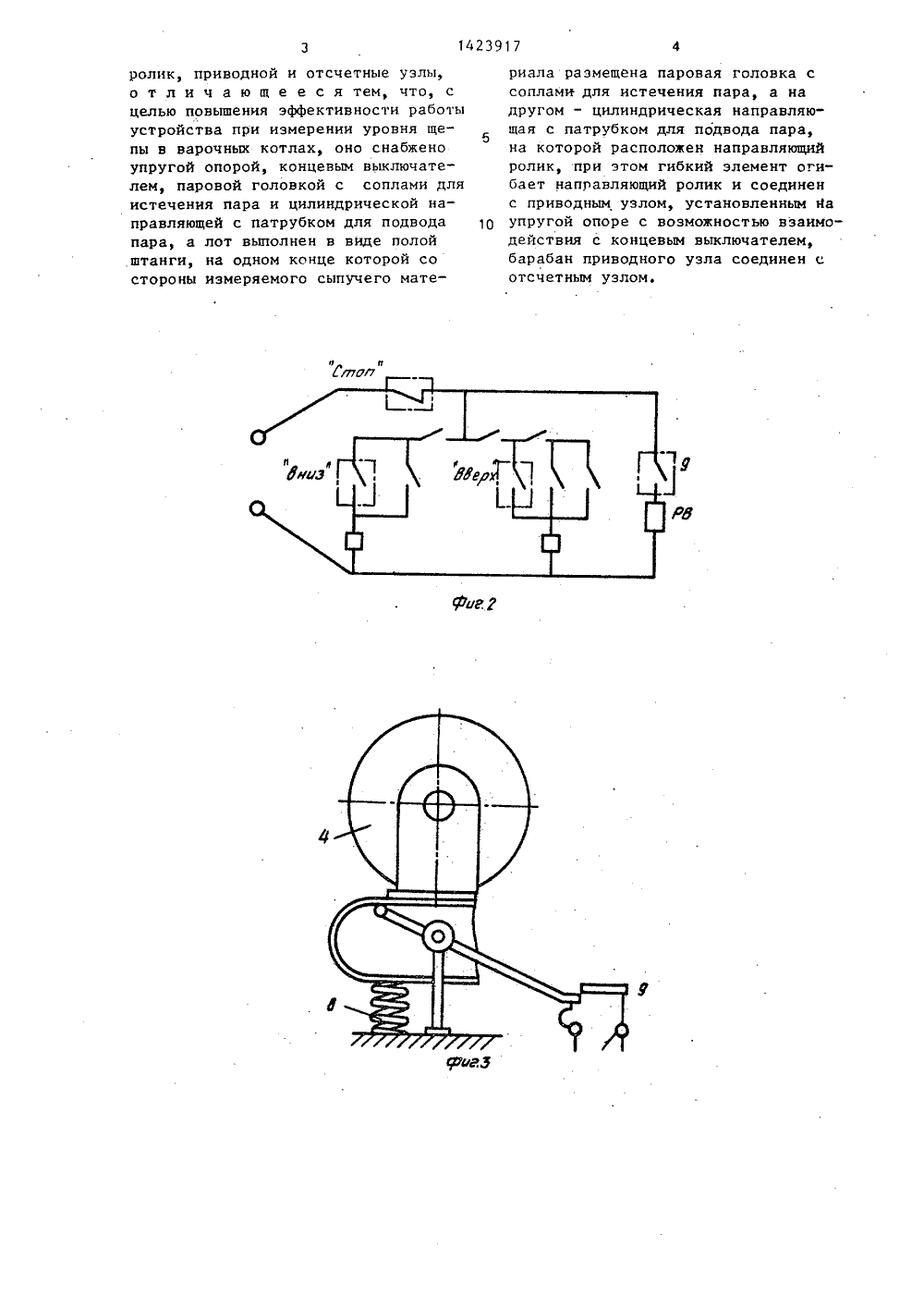

СОЮЗ СОВЕСОЦИДЛИСТИЧРЕСПУБЛИК ихСКИХ А 1(21) (22) (46) (72) (53) (56)58 ся к упра ния щепой 34 го деиитной чес сульбумамффекрени 8 ои промСССР1975.ССР1973,ССР1973. тельств 23/14,вн ельство СР 23/16,ельство СГ 23/16,Для это сбкой шт ф 45 нги, еряы из ора азмещ и 6 д м - ц потру ялиндком л УРОВНЯ ТРОИСТВО ДЛЯ ИЗМЕРЕН МАТЕРИАЛОВ(54) СЪПУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ А ВТОРСМОМУ СВИДЕТЕЛЪСТ 3965976/23-03 21,10.85 15.09.88, Бюл В.И. Тумченок 681.128.9(088 Авторское свид 381, кл, С 01 торское свиде 985, кл. С О 1 торское свиде 317, кл. С 01(57) Изобретение относ лению и контролю запол варочного котла, период ствия при производстве целлюлозы в целлюлозно сти. Цель - повышение работы устр-ва при изм щепы в варочных котлах лот 1 выполнен в виде На одном ее конце со с емого сыпучего материа паровая головка 5 с со истечения пара, а на д рическая направляющая1423917 конвейеру 15 через бункер 16 поступает щепа.Устройство работает следующим образом,5 ФНа фиг. 1 показано устройство общий вид; на фиг. 2 - электрическая схема включения приводного узла; на фиг, 3 - приводной, узел, размещенный ,на упругой опоре с возможностью взаимодействия с кон 3 евым выключателем, на фиг. 4 - барабан приводного узла, соединенный с отсчетным узлом.Данное устройство содержит лот 1 с гибким элементом 2, направляющий ролик 3, приводной узел 4, лот 1 выполнен в виде полой штанги, на одном конце которой размещена паровая головка 5 с соплами 6 для истечения пара, а на другом - цилиндрическая направляющая 7 с патрубком 8 для подвода пара. Устройство также содержит упругую опору 8, на которой установлен приводной узел 4 с возможностью взаимодействия с конечным выключателем 9, и отсчетный узел, состоящий из винтовой пары 10 и 11, направляющей 12, стрелки 13 и отсчетной шкалы 14, при этом винтовая парр соединена с барабаном приводного узла 4,Лот 1 установлен в варочном котле, в который из древесно-подготовительного отделения (не показан) по 8 для подвода пара. На направляющей,7 расположен направляющий ролик 3,который огибает гибкий элемент 2 лота 1, соединенный с установленным наупругой опоре приводным узлом (ПУ) 4.Барабан ПУ 4 соединен с отсчетным,узлом, состоящим иэ винтовой пары,направляющей, стрелки и отсчетнойшкалы, По мере увеличения высоты слоящепы 17 расстояние до головки 5 умень"1Изобретение относится к автоматическим системам управления и контроля заполнения щепой варочного котла периодического действия и может быть использовано при производстве сульфитной целлюлозы.в целлюлозно-бумажной промышленности,Целью изобретения является повышение эффективности работы устройства при измерении уровня щепы ц варочных котлах. шается и происходит взвешивание лота 1, Гибкий элемент 2 ослабевает,ПУ 4 оседает и включает через конечный выключатель реле времени. Барабан 11 У 4 начинает вращаться и перемещает винтовую пару по направляющей,Стрелка перемещается относительношкалы уровня, градуированной в единицах высоты котла. 4 ил,Щепа из древесно-подготовительного отделения поступает по транспортеру 15 через бункер 16 в варочныйкотел, где образуется слой 17, накоторый воздействует пар, истекающийиз сопел б головки 5 лота 1, По мере увеличения высоты слоя 17 расстояние до головки 5 уменьшается и происходит взвешивание лота 1, гибкийэлемент 2 ослабевает, приводной узел4 оседает и включает, через конечныйвыключатель 9 реле времени, что приводит к вращению барабана приводногоузла, Под воздействием упругих свойствопоры 8 и силы тяжести лота 1 приводной узел поднимается и освобождаетконтакт, выключателя 9. Подобные включения выполняются многократно. Дляручного управления указателем уровня предусмотрены кнопки "Стоп,Вниз","Вверх", Барабан, вращаясь, перемещает винтовую пару 10 и 11 по направляющей 12, что обеспечивает перемещение стрелки 13 относительно30 шкалы 14 уровня, градуированной вединицах высоты котла, Пар используется для уплотнения щепы, что повышает степень наполнения котла и увеличивает выход целлюлозы,35формула изобретения Устройство для измерения уровня сыпучих материалов, содержащее лот40 с гибким элементом, направляющий10 ролик, приводной и отсчетные узлы,о т л и ч а ю щ е е с я тем, что, сцелью повышения эффективности работыустройства при измерении уровня щепы в варочных котлах, оно снабженоупругой опорой, концевым выключателем, паровой головкой с соплами дляистечения пара и цилиндрической направляющей с патрубком для подводапара, а лот выполнен в виде полойштанги, на одном конце которой состороны измеряемого сыпучего материала размещена паровая головка ссоплами для истечения пара, а надругом - цилиндрическая направляющая с патрубком для подвода пара,на которой расположен направляющийролик, при этом гибкий элемент огибает направляющий ролик и соединенс приводным узлом, установленным йаупругой опоре с возможностью взаимодействия с концевым выключателем,барабан приводного узла соединен сотсчетным узлом.1423917 Составитель Г,Техред Л.олийнык ксее орректор Н.Кор селовска дакт Заказ 4681/ Подписн 7 Произ венно-полиграфическое предприят Ужгород, у ектная,Тираж ВИИИПИ Государ по делам из 3035, Москва, Жтвенного комитета Сбретений и открытий35, Раушская наб.,
