Формирователь импульсов

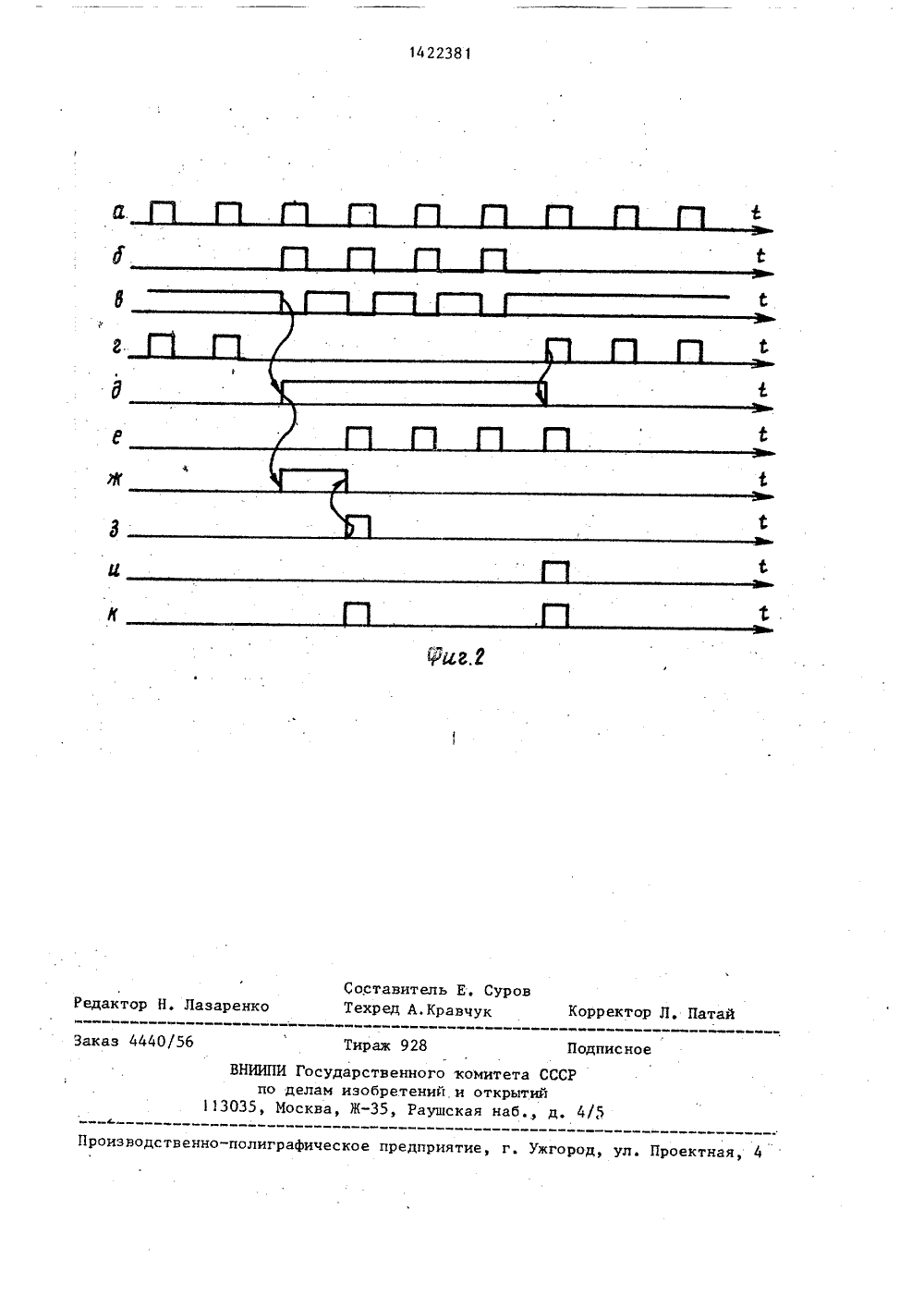

Изобретение относится к импульс.,ной технике и может быть использовано в устройствах обработки и сбораЙнформации для выделения первого ипоследнего импульсов в пачке, когдачисло импульсов в каждой пачке отли -чается от числа импульсов в предыду"щейсяЦелью изобретения является повы.шение надежности Формирователя.На Фиг, 1 приведена Функциональная схема Формирователя импульсов;:на Фиг. 2 - диаграмма его работы.Формирователь импульсов содержит 15первый 1 и второй 2 триггеры, элеменг И-НЕ 3, первый элемент И 4,первый инвертор Ь, тактовую шину 6,входную шину 7, второй элемент И 8,элемент ИЛИ 9, второй инвертор 10, 20два ключа 11 и 12 с запоминаниемсигнала управления, первую 13 и вторую 14 выходные шины.1Первый вход элемента И-НЕ 3 соеди"25нен с тактовой шиной 6 и с первымвходом первого элемента И 4, второйвход элемента И-НЕ 3 соединен с входной шиной 7 и через первый инвертор5 с вторым входом первого элементаИ 4. Выход второго элемента И 8 соединен с первым входом элемента ИЛИ 9,второй вход которого соединен с входом второго инвертора 10. В формиро- фватель введены первый 11 и второй 12ключи с запоминанием сигнала управ,ления, причем вход управления первого ключа 11 соединен с тактовым входомвторого триггера 2 и подключен к прямому выходу первого триггера 1, авход коммутации первого ключа 11 40подключен к тактовой шине 6. Выходпервого ключа 1 1 соединен .с входомкоммутации второго ключа 12, с первым входом второго элемента И 8 и подключен к первой выходной шине 13, 45вход управления второго ключа 12 соединен с инверсным выходом второготриггера 2, единичный вход которогоподключен к выходу второго инвертора 10, Информационные входы первогои второго триггеров 1 и 2 соединеныс. общей шиной. Выход элемента И-НЕ 3соединен с единичным входом первоготриггера 1, тактовый вход которогоподключен к выходу первого элементаИ 3, а инверсный выход соединен свторым входом второго элемента И 8.Выход второго ключа 12 подключен квторому входу элемента ИЛИ 9, выход которого соединен с второй выходнойшиной 14.Каждый из введенных в формирователь ключей 11 и 12 (точнее импульсных ключей с запоминанием сигналауправления) представляет собой устройство, осуществляющее коммутациюимпульса с входа на выход по сигналууправления и запоминающее сигнал управления в момент начала действия коммутируемого импульса, в результатечего изменение сигнала управленияпосле начала действия и во времядействия коммутируемого импульсане изменяет коммутации. Ключи 11и 12 могут быть выполнены, например, по известной схеме.Формирователь ищчульсов работаетследующим образом,В исходном состоянии в отсутствиепачки импульсов триггер 1 находитсяв нулевом состоянии (Фиг. 2 д), таккак на его С-вход поступают тактовые импульсы с шины б (Фиг. 2 а)через открытый вентиль 4 (фиг. 2 г).При этом отсутствуют импульсы навыходе ключа 11 (Фиг 2 е), а следовательно, и на выходе ключа 12(Фиг. 2 з) . Состояние триггера 2при этом не имеет значения, посколькуоно не влияет на .прохождение импульсов через ключ 12Импульсы пачки поступают синхроннос тактовыми импульсами, причем передние Фронты импульсов пачки совпадаютво времени с передними Фронтами так-,товых импульсов.С приходом пачки импульсов навходную шину 7 (Фиг, 2 б) первый жеотрицательный импульс на выходе эле- .мента И-НЕ 3 (фиг. 2 в) устанавливаеттриггер 1 в единичное состояние;При выполнении условия гце з - длительность входного импульса; с-, - длительность тактовогоимпульса, на С-входе триггера 1 присутствует нулевой уровень на протяжении всего времени действия пачкиимпульсов. Момент появления единичкого уровня на прямом выходе триггера 1 задержан относительно Фронтатретьего фтактового импульса (фиг, 2 а,задержка складывается из задержекэлемента И-НЕ 3 и триггера 1), посту"пающего с шины 6 на вход коммутацииключа 11. В результате коммутация3 1422ключа 11 не изменяется, т.е, на еговыходе останется нулевой уровень,Положительньп перепад на прямом выходе триггера 1 устанавливает триг 5гер 2 в нулевое состояние (фиг. 2 ж)или подтверждает его нулевое состояние, Таким образом, на входах управленияключей 11 и 12 устанавливаются единичные уровни. При этом разрешается прохождение тактовых импульсов, начиная с четвертого (на фиг. 2 а),через ключ 11 на выходную шину 13, Первый импульс с выхода ключа 11проходит с входа ключа 12 на его выход и через инвертор 10 устанавливаеттриггер 2 в единичное состояние. Приэтом на входе управления ключа 12устанавливается нулевой уровень, запрещающий прохождение второго и по 20 следующих импульсов с выхода ключа 11 через ключ 12. В результате на выходеключа 12 формируется импульс, являющийся первым из пачки, сдвинутый на период следования импульсов в пачке. Этот импульс через элемент ИЛИ 9 проходит на выходную шину 14 (фиг,2 к) .Когда пачка импульсов заканчивается, на выходах элемента И-НЕ 3 и ин"., вертора 5 устанавливаются единичные уровни. В момент прихода следующего тактового импульса (седьмого на фиг. 2 а) триггер 1 устанавливается в нулевое состояние. Так как изменение сигнала на прямом выходе триггера 1 с единичного на нулевой происходит после начала действия седьмого тактовбго импульса, то этот импульс проходит на выход ключа 11, а последующие тактовые импульсы уже не проходятВ результате на выходе ключа 11 формируется пачка импульсов, сдвинутая по отношению к исходной на период следования импульсов в пачке. Единичныйсигнал, появляющийся на инверсном выходе триггера 1 (при установке триг-. гера в нулевое состояние), разрешает прохождение последнего импульса из пачки, сформированной на выходе ключа 11, через элемент И 8 (фиг, 2 и) и далее через элемент ИЛИ 9 на вторую 50 выходную шину 14. Импульс на выходе элемента И 8 является последним из пачки, сдвинутым на период следования импульсов в пачке. С установкой триггера 1 в нулевое состояние формиро 381ватель возвращается в исхоцное состояние и готов к приему следующей пачки импульсовВ результате на выходной шине 13 формируется пачка импульсов, сдвинутая относительно исходной на период следования импульсов в пачке, а на выходной шине 14 формируются первый и последний импульсы из пачки, сдвинутые относительно исходных на период следования импульсов в пачке.Ф о р м у л а изобретенияФормирователь импульсов, содержащий первый и второй триггеры,элемент И-.НЕ, первый вход которогосоединен с тактовой шиной и первымвходом первого элемента И, второйвход элемента И-НЕ соединен с входной шиной и через первьп инверторсоединен с вторым входом первогоэлемента И, второй элемент И, выходкоторого соединен с первым входомэлемента ИЛИ, второй вход элементаИЛИ соединен с входом второго инвертора, о т л и ч а ю щ и й с я тем,что, с целью повышения надежности,в него введены два ключа с запоминанием сигнала управления, причемвход управления первого ключа соединен с тактовым входом второго триггера и подключен к прямому выходупервого триггера, вход комчутадипервого ключа подключен к тактовойшине, выход первого ключа соединен свходом коммутации второго ключа, спервым входом второго элемента И иподключен к первой выходной шине,вход управления второго ключа соединен с снверсным выходом второготриггера, единичный вход которогоподключен к выходу второго кивер.тора, информационные входы первогои второго триггеров соединены с общейшиной, выход элемента И-НЕ соединенс единичным входом первого триггера,тактовый вход которого подключен квыходу первого элемента И, а инверсный выход соединен с вторым входомвторого элемента И, выход второгоключа подключен к второму входу элемента ИЛИ, выход которого соединенс второй выходной шиной,1422381 е ставитель Е. Суровхред А.Кравчук едактор Н. Лазаренко Корректор Л. Патай аказ 4440 5 Тираж 928 одписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д, 4/, Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
