Способ измерения износа режущего инструмента

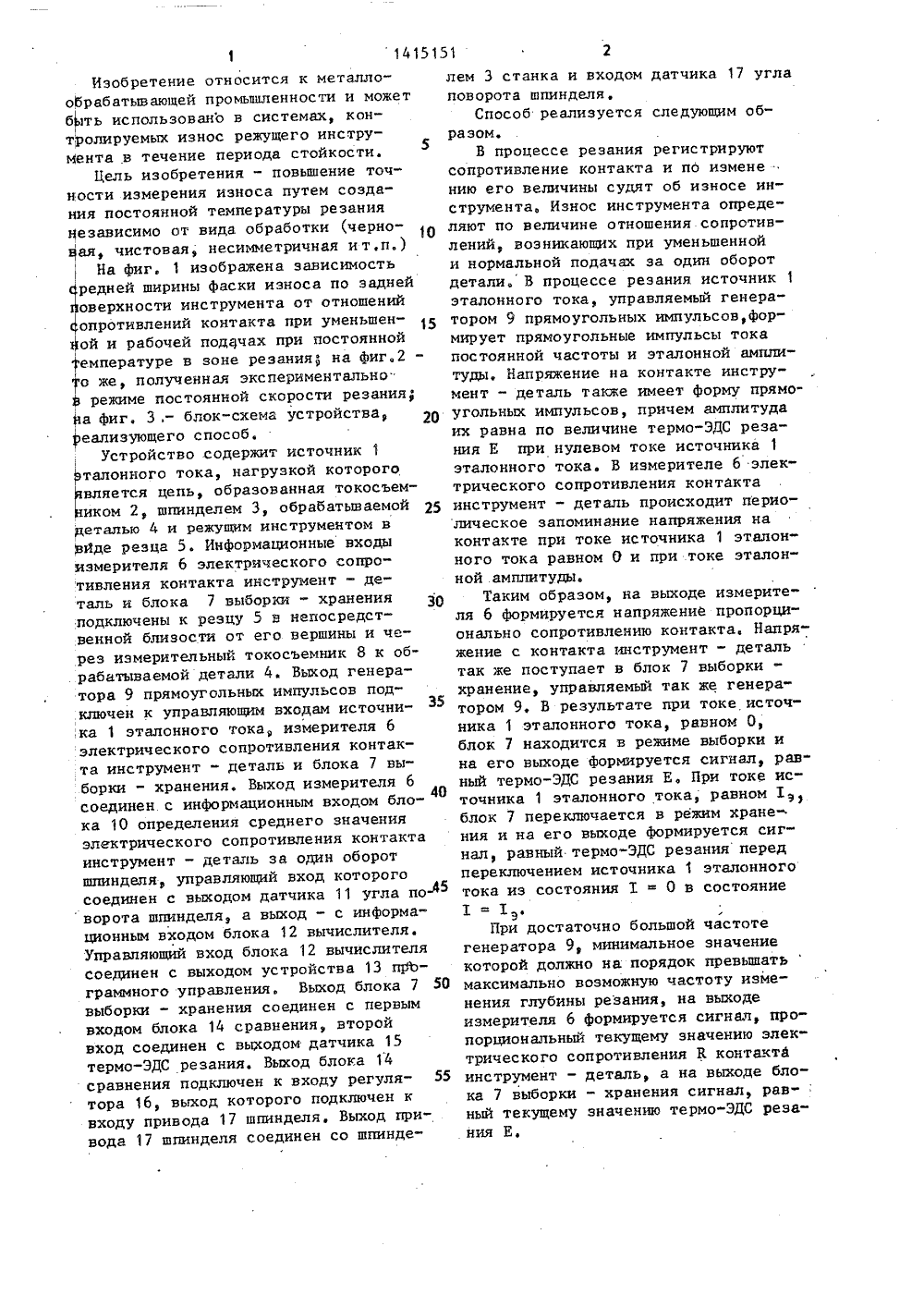

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 09) И 1) 5 И 3/5 КОМИТЕТ СССРЕНИЙ ИОТКРЫТИЙ ОСУДАРСТВЕННЫ ПО ДЕЛАМ ИЗОБ ОПИСАНИЕ ИЗОБРЕТЕН(57) Изобретениеке металлов резанипольэовано для опструмента по эаднпроцессе резания. тносится к обработем и может быть иседеления износа инповерхности вь изобретения -йЦел(56) Патент Великобритании В 1259272,кл. В 23 В 25/Обе 1972.ЕНИЯ ИЗНОСА РЕЖУЩЕГО повышение точности измерения путемсоздания постоянной температуры резания независимо от вида обработки(черновая, чистовая, несимметричнаяи т.п.). В процессе резания регистрируют электрическое сопротивлениеконтакта инструмент - деталь Дополнительно периодически кратковременно уменьшают оборотную подачуинструмента, измеряют температуру в,зоне резания и поддерживают ее постоянной путем изменения скорости резания, а износ инструмента определяют по величине отношения среднихза один оборот шпинделя значенийэлектрических сопротивлений контакта инструмент - деталь при рабочейи уменьшенной подачах. 3 ил,1415151Изобретение относится к металлообрабатывающей промышленности и может бть использовано в системах, контролируемых износ режущего инструмента в течение периода стойкости.Цель изобретения - повышение точности измерения износа путем создания постоянной температуры резания независимо от вида обработки (черновая, чистовая, несимметричная и т,п.)На фиг. 1 изображена зависимость редней ширины Фаски износа по задней оверхности инструмента от отношений опротивлений контакта при уменьшеной и рабочей подачах при постоянной температуре в зоне резания; на Фиг.2- то же, полученная экспериментальнорежиме постоянной скорости резания;на Фиг, Э . - блок-схема устройства, реализующего способ,Устройство содержит источник 1 талонного тока, нагрузкой которого вляется цепь, образованная токосъемиком 2, шпинделем 3, обрабатываемой 25 деталью 4 и режущим инструментом в вйде резца 5. ИнФормационные входы измерителя 6 электрического сопротивления контакта инструмент - деталь и блока 7 выборки - хранения подключены к резцу 5 в непосредственной близости от его вершины и через измерительный токосъемник 8 к об. рабатываемой детали 4. Выход генератора 9 прямоугольных импульсов под" ключен к управляющим входам источника 1 эталонного тока, измерителя 6 электрического сопротивления контакта инструмент - деталь и блока 7 вы" борки - хранения, Выход измерителя 6 соединен с информационным входом блока 10 определения среднего значения электрического сопротивления контакта инструмент - деталь за один оборот шпинделя, управляющий вход которого соединен с выходом датчика 11 угла по-ф 5ворота шпинделя, а выход - с информационным входом блока 12 вычислителя. Управляющий вход блока 12 вычислителя соединен с выходом устройства 13 щВ- граммного управления. Выход блока 7 50 выборки - хранения соединен с первым входом блока 14 сравнения, второй вход соединен с выходом датчика 15 термо-ЭДС резания. Выход блока 14 сравнения подключен к входу регуля тора 16, выход которого подключен к входу привода 17 шпинделя, Выход привода 17 шпинделя соединен со шпинделем Э станка и входом датчика 17 углаповорота шпинделя.Способ реализуется следующим образом.В процессе резания регистрируютсопротивление контакта и по изменению его величины судят об износе инструмента, Износ инструмента опреде"ляют по величине отношения.сопротивлений, возникающих при уменьшеннойи нормальной подачах за один оборотдетали. В процессе резания источник 1эталонного тока, управляемый генератором 9 прямоугольных импульсов,формирует прямоугольные импульсы токапостоянной частоты и эталонной амплитуды, Напряжение на контакте инструмент - деталь также имеет форму прямоугольных импульсов, причем амплитудаих равна по величине термо-ЭДС резания Е при нулевом токе источника 1эталонного тока. В измерителе 6 электрического сопротивления контактаинструмент - деталь происходит периолическое запоминание напряжения наконтакте при токе источника 1 эталонного тока равном О и при токе эталоннои амплитуды.Таким образом, на выходе измерите"ля 6 формируется напряжение пропорционально сопротивлению контакта, Напряжение с контакта инструмент - детальтак же поступает в блок 7 выборкихранение, управляемый так же генера"тором 9, В результате при токе источника 1 эталонного тока, равном О,блок 7 находится в режиме выборки ина его выходе Формируется сигнал, равный термо-ЭДС резания Е. При токе источника 1 эталонного тока, равном 1 зблок 7 переключается в режим хранения и на его выходе формируется сигнал, равный термо-ЭДС резания передпереключением источника 1 эталонноготока из состояния 1О в состояние1 = 1При достаточно большой частотегенератора 9, минимальное значениекоторой должно на порядок превышатьмаксимально возможную частоту изменения глубины резания, на выходеизмерителя 6 Формируется сигнал, пропорциональный текущему значению электрического сопротивления К контактаинструмент - деталь, а на выходе блока 7 выборки - хранения сигнал, рав"ный текущему значению термо"ЭДС резания Е, 3 14151В блоке 14 происходит сравнение тетекущего и заданного значений термо- ЭДС резания соответственно с выхода блока 7 и эадатчика 15. Сигнал ошибки с выхода блока 14 подается в регулятор 16, формирующий сигнал на привод 17 шпинделя, чтобы термо-ЭДС была постоянной. Управление блоком 10 производится датчиком 11 угла поворота шпинделя. Периодически . устройство 13 формирует сигналы для измерения Износа. По этим сигналам в блоке 12 производится запоминание и формируется сигнал на изменение подачи. 51 4 Ф о р м,у л а и з о б р е т е н и яСпособ измерения износа режущего инструмента, заключающийся в том, что в процессе резания регистрируют электрическое сопротивление контакта инструмент - обрабатываемая деталь и по изменению его величины судят об износе инструмента, о т л и - ч а ю щ ий с .я тем, что, с целью повышения точности измерения, поддерживают постоянной температуру в зоне резания путем изменения параметров режима резания.1415151 Хм РЬщ Составител Техред И.В аше ктор Н. Король Редакт Л, 3 с а 47 оизводственно-полиграфическое предприятие, г. Ужгород,ектная, 4 каз 3869/41 Т ВНИИПИ Го по дел 113035, МоскЦ. 78Ю 8. 1 арственного ком изобретений и оЖ, Раушская Подписноетета СССРкрытийнаб., д. 4/5
