Стенд для испытания на прочность пространственных конструкций

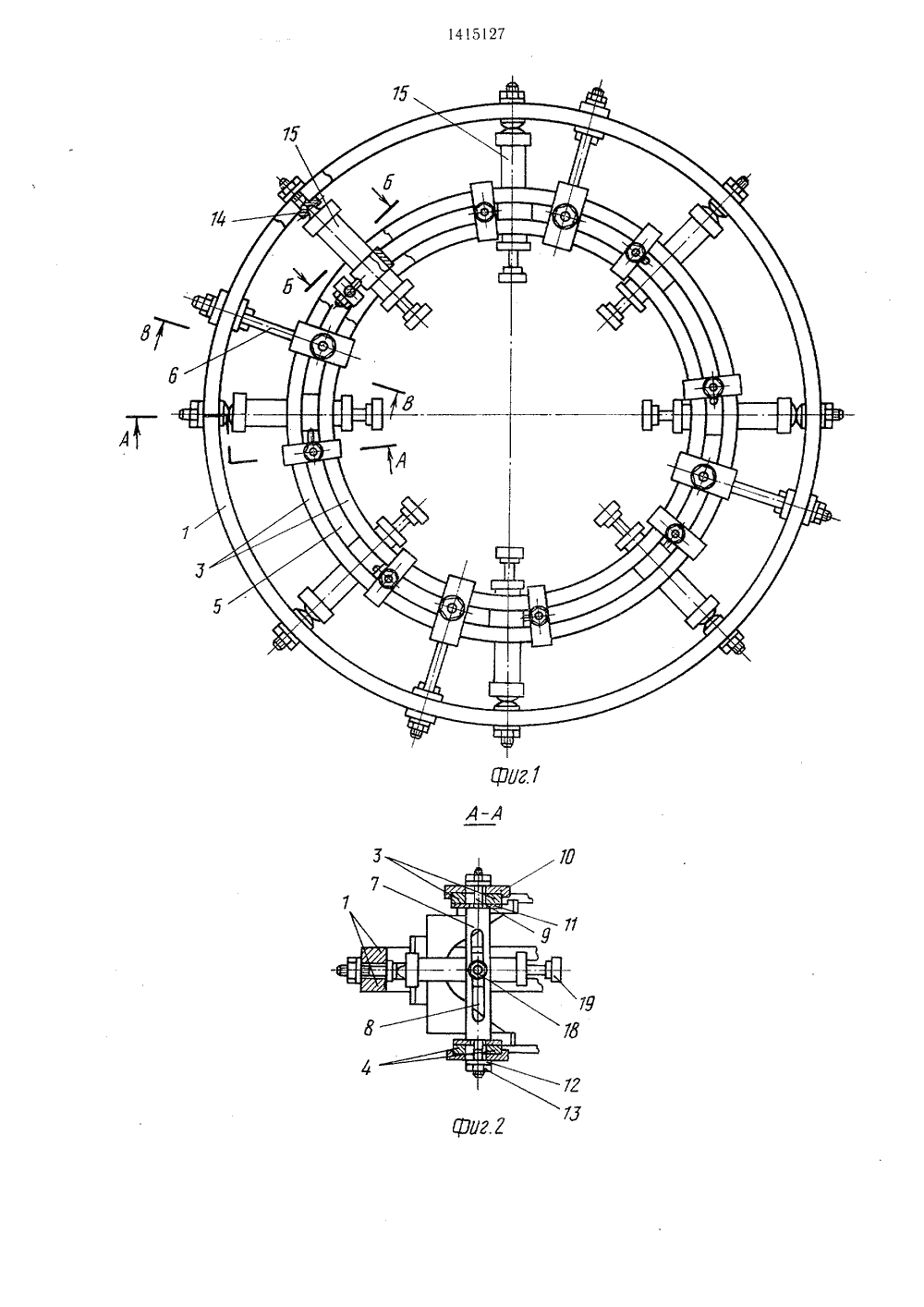

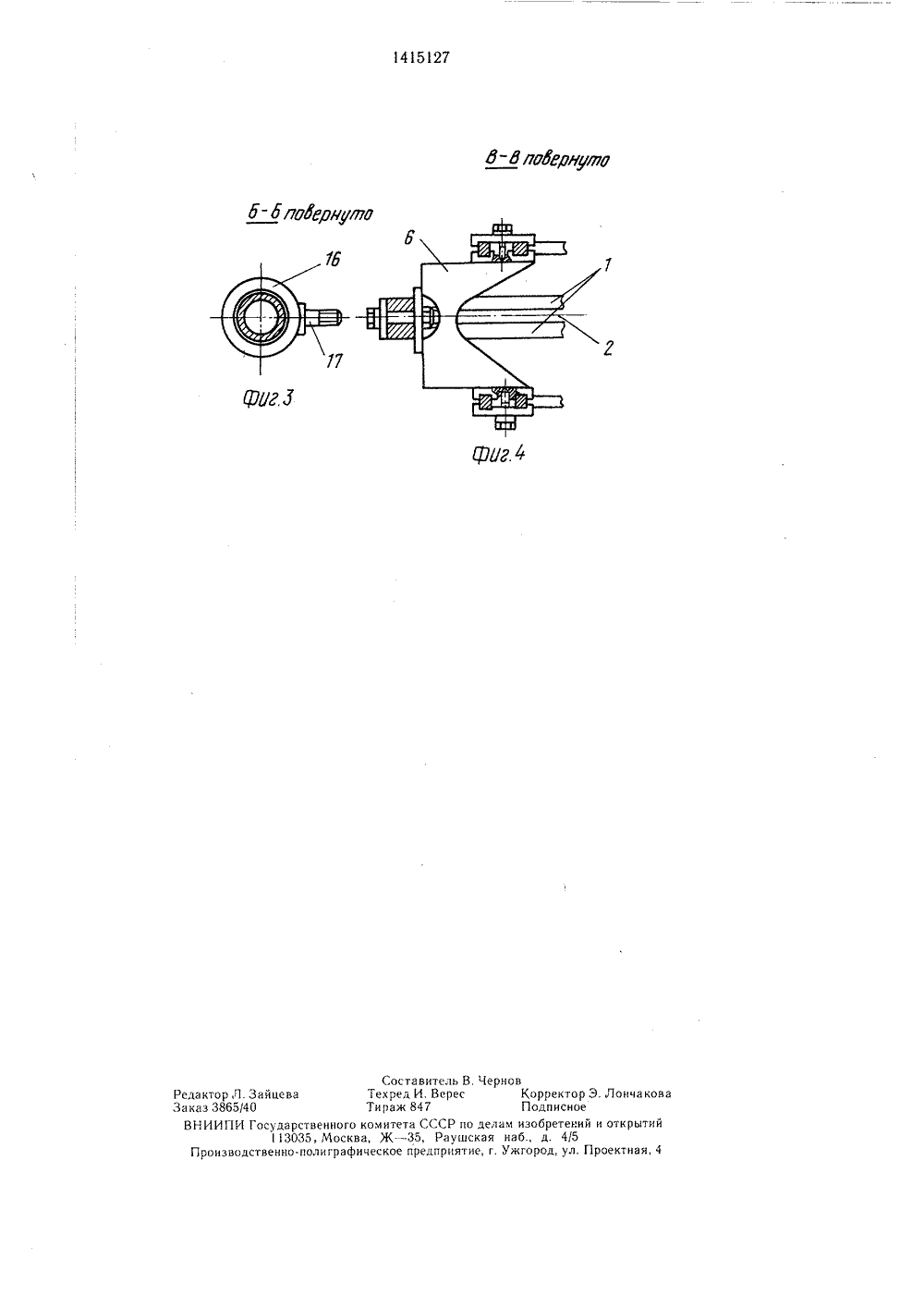

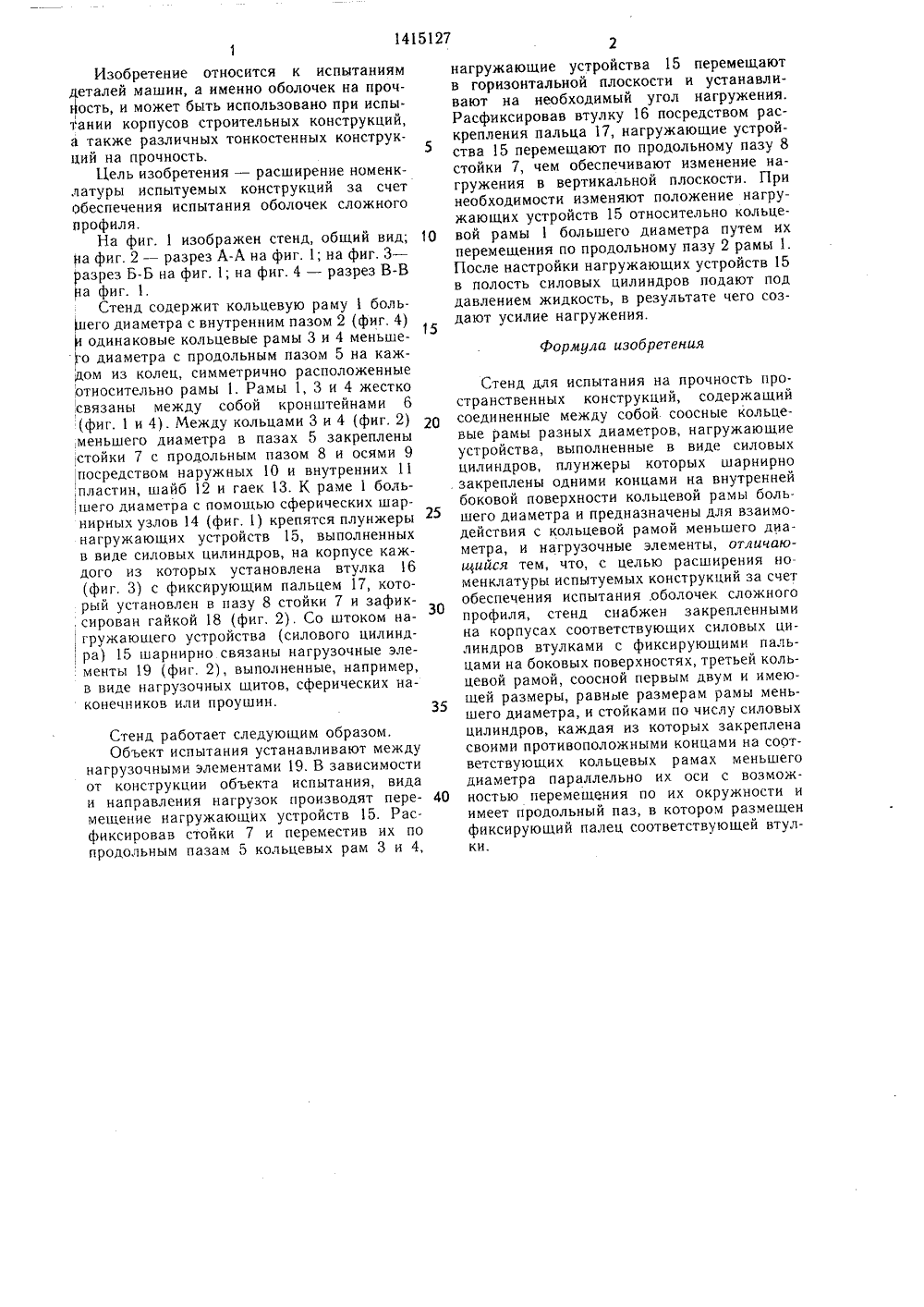

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧ ЕСКИРЕСПУБЛИН 19) (111 5127 1 Х 310 51) 4 САНИЕ ИЗОБРЕТЕНИЯ ПРОЧНСТниям ожет пусов зличГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСКОМУ СВИДЕТЕПЬСТ(54) СТЕНД ДЛЯ ИСПЫТАНИЯ НАНОСТЬ ПРОСТРАНСТВЕННЫХ КОРУКЦИЙ(57) Изобретение относится к испытадеталей машин, а именно оболочек, и мбыть использовано при испытании корстроительных конструкций, а также ра ных тонкостенных конструкции на прочность. Целью изобретения является расширение номенклатуры испытуемых конструкций за счет обеспечения испытания оболочек сложного профиля, что достигается возможностью установки плунжеров силовых цилиндров на необходимые углы как в горизонтальной, так и в вертикальной плоскости относительно трех кольцевых рам разного диаметра, играющих роль станины. Таким образом осуществляется нагружение оболочки, размещенной в двух кольцевых рамах меньшего диаметра в заданных точках при заданных углах действия нагрузки. 4 ил.14Изобретение относится к испытаниям деталей машин, а именно оболочек на проч- ость, и может быть использовано при испы- ании корпусов строительных конструкций, а также различных тонкостенных конструкций на прочность.Цель изобретения - расширение номенклатуры испытуемых конструкций за счет обеспечения испытания оболочек сложного профиля,На фиг. 1 изображен стенд, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В На фиг. 1.Стенд содержит кольцевую раму 1 боль- пего диаметра с внутренним пазом 2 (фиг, 4) и одинаковые кольцевые рамы 3 и 4 меньшео диаметра с продольным пазом 5 на каждом из колец, симметрично расположенные относительно рамы 1. Рамы 1, 3 и 4 жестко связаны между собой кронштейнами 6 (фиг. 1 и 4). Между кольцами 3 и 4 (фиг, 2) меньшего диаметра в пазах 5 закреплены стойки 7 с продольным пазом 8 и осями 9 посредством наружных 10 и внутренних 11 ,пластин, шайб 12 и гаек 13. К раме 1 боль,шего диаметра с помощью сферических шарнирных узлов 14 (фиг. 1) крепятся плунжеры нагружающих устройств 15, выполненных в виде силовых цилиндров, на корпусе каждого из которых установлена втулка 16 (фиг, 3) с фиксирующим пальцем 17, который установлен в пазу 8 стойки 7 и зафик, сирован гайкой 18 (фиг. 2). Со штоком нагружающего устройства (силового цилинд ра) 15 шарнирно связаны нагрузочные элементы 19 (фиг. 2), выполненные, например, в виде нагрузочных щитов, сферических наконечников или проушин. Стенд работает следующим образом.Объект испытания устанавливают между нагрузочными элементами 19. В зависимости от конструкции объекта испытания, вида и направления нагрузок производят перемещение нагружающих устройств 15. Расфиксировав стойки 7 и переместив их по продольным пазам 5 кольцевых рам 3 и 4, 2025 40 Стенд для испытания на прочность пространственных конструкций, содержащий соединенные между собой соосные кольцевые рамы разных диаметров, нагружающие устройства, выполненные в виде силовых цилиндров, плунжеры которых шарнирно закреплены одними концами на внутренней боковой поверхности кольцевой рамы большего диаметра и предназначены для взаимодействия с кольцевой рамой меньшего диаметра, и нагрузочные элементы, отличаюи 1 ийся тем, что, с целью расширения номенклатуры испытуемых конструкций за счет обеспечения испытания, оболочек сложного профиля, стенд снабжен закрепленными на корпусах соответствующих силовых цилиндров втулками с фиксирующими пальцами на боковых поверхностях, третьей кольцевой рамой, соосной первым двум и имеющей размеры, равные размерам рамы меньшего диаметра, и стойками по числу силовых цилиндров, каждая из которых закреплена своими противоположными концами на соответствующих кольцевых рамах меньшего диаметра параллельно их оси с возможностью перемещения по их окружности и имеет продольный паз, в котором размещен фиксирующий палец соответствующей втулки. 15127нагружающие устройства 15 перемещают в горизонтальной плоскости и устанавливают на необходимый угол нагружения.Расфиксировав втулку 16 посредством раскрепления пальца 17, нагружающие устройства 15 перемещают по продольному пазу 8 стойки 7, чем обеспечивают изменение нагружения в вертикальной плоскости. При необходимости изменяют положение нагружающих устройств 15 относительно кольце вой рамы 1 большего диаметра путем ихперемещения по продольному пазу 2 рамы 1, После настройки нагружающих устройств 15 в полость силовых цилиндров подают под давлением жидкость, в результате чего создают усилие нагружения.15Формула изобретения415127 бпа 5 ернуас Щг. 4 та СССР по дел 35, Раушскаяпредприятие, г роизводствен Редактор Л. ЗайЗаказ 3865/40ВНИИПИ Гос Составитель В. Чва Техред И. ВересТираж 847арственного комите3035, Москва, Ж -но-полиграфическое новКорр Подп аи изобр наб., д. Ужгород ктор Э. Лончаковисноетений и открытий4/5ул. Проектная, 4
