Формирователь импульсов

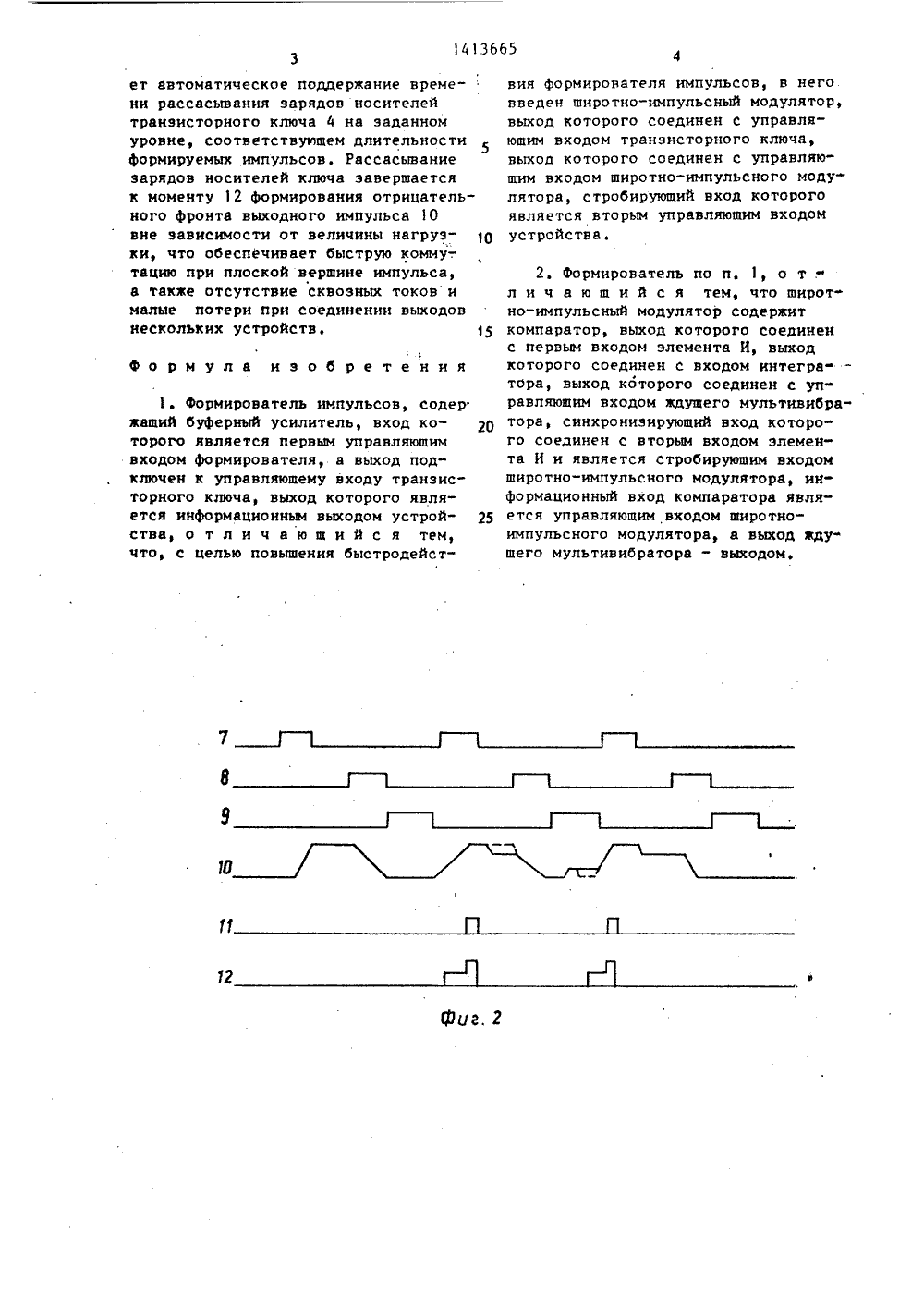

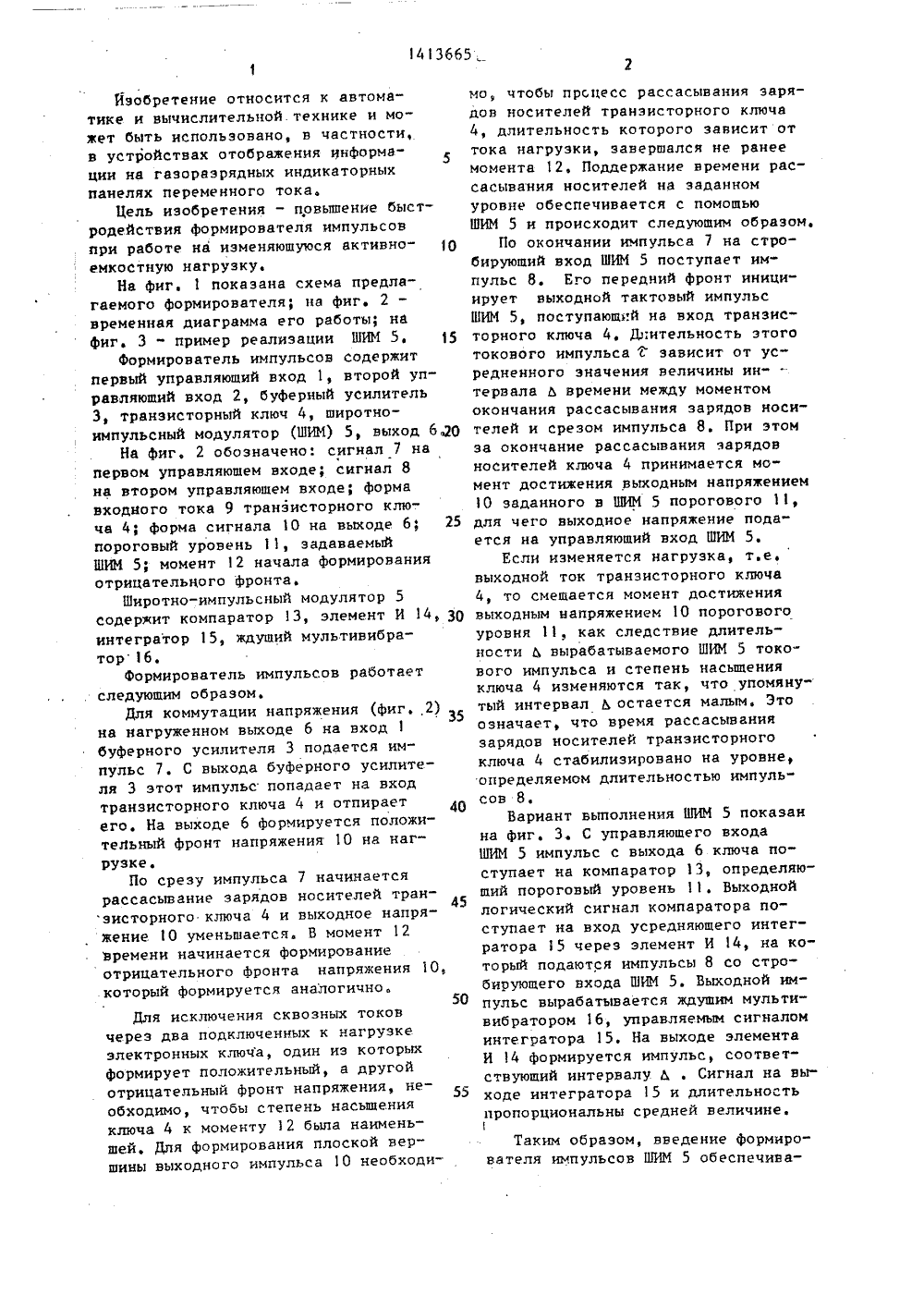

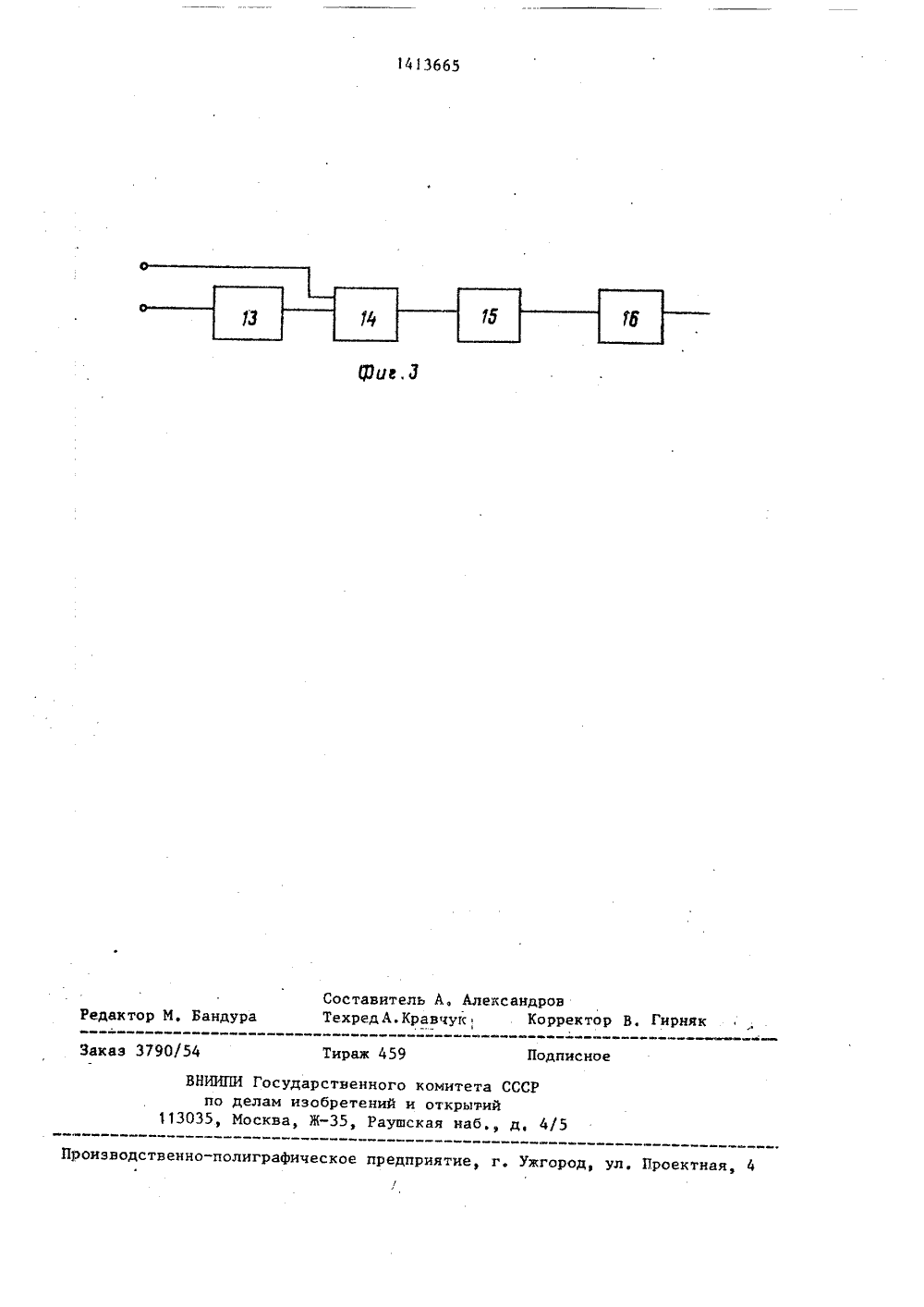

,С 3/ 0%35 М НИЕ ИЗ 13 ВКИ 1 МОТБ РЕТЕНИЯ ДЕТБПЬС 7 е-. о ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н АВТОРСКОМУ СВ(57) Изобретение относится к автома"тике и вычислительной технике и может быть использовано, в частности,в устройствах отображения информациина газоразрядных индикаторных-панелях переменного тока. Цель изобретения - повышение быстродействия формирователя импульсов нри работе наизменяющуюся активно-емкостную нагруэку. Поставленная цель достигается тем, что в формирователь импульсов, содержащий буферный усилитель3, соединенный с входом транзистор-ного ключа 4, введен широтно-импульсный модулятор 5, выход которого соединен с входом транзисторного ключа4, вход буферного усилителя 3 и стробируюший вход широтно-импульсногомодулятора 5 являются соответственно управляющими входами .1 и 2 устройства, выход трачзисторного ключа 4соединен с управляющим входом широт-.но-ттульсного модулятора и являетсявыходом б устройства. Широтно-импульсный модулятор 5 содержит послдовательно соединенные компаратор,элемент И, интегратор и ждущий мультивибратор. 1 з.п. Ф-лы, 3 илИзобретение относится к автоматике и вычислительной. технике и может быть использовано, в частности,в устройствах отображения информа 5ции на газораэрядных индикаторныхпанелях переменного тока,Цель изобретения - повьппение быстродействия формирователя импульсовпри работе на изменяющуюся активноемкостную нагрузку,На фиг, 1 показана схема предлагаемого Формирователя; на Фиг. 2 -временная диаграмма его работы; нафиг. 3 " пример реализации ШИМ 5. 15Формирователь импульсов содержитпервый управляющий вход 1, второй управляющий вход 2, буферный усилитель3, транзисторный ключ 4, широтноимпульсный модулятор (ШИМ) 5, выход 6 20На фиг, 2 обозначено: сигнал 7 напервом управляющем входе; сигнал 8на втором управляющем входе; формавходного тока 9 транзисторного клю-.ча 4; форма сигнала 10 на выходе 6; 25пороговый уровень 11, задаваемыйШИМ 5; момент 12 начала формированияотрицательного фронта.Широтно-импульсный модулятор 5содержит компаратор 13, элемент И 14, 30интегратор 15, ждущий мультивибратор 16.Формирователь импульсов работаетследующим образом.Для коммутации напряжения (фиг. 2)на нагруженном выходе 6 на вход 1буферного усилителя 3 подается импульс 7. С выхода буферного усилителя 3 этот импульс попадает на входтранзисторного ключа 4 и отпираетего. На выходе 6 формируется положительный фронт напряжения О на наг"руэке.По срезу импульса 7 начинаетсярассасывание зарядов носителей транзисторного ключа 4 и выходное напряжение 10 уменьшается. В момент 12времени начинается Формированиеотрицательного фронта напряжения 10,кото ый о ми ется аналогично.Ф рДля исключения сквозных токов через два подключенных к нагрузке электронных ключа, один из которых формирует положительный, а другой отрицательный фронт напряжения, необходимо, чтобы степень насыщения ключа 4 к моменту 12 была наименьшей. Для формирования плоской вершины выходного импульса 10 необходимо чтобы процесс рассасывания зарядов носителей транзисторного ключа 4, длительность которого зависит от тока нагрузки, завершался не ранее момента 12. Поддержание времени рассасывания носителей на заданном уровне обеспечивается с помощью ШИМ 5 и происходит следующим образом,По окончании импульса 7 на стробирующий вход ШИМ 5 поступает импульс 8. Его передний фронт иници" ирует выходной тактовый импульс ШИМ 5, поступающий на вход транзисторного ключа 4. Длительность этого токового импульса с зависит от ус" редненного значения величины ин"тервала Ь времени между моментом окончания рассасывания зарядов носителей и срезом импульса 8. При этом эа окончание рассасывания зарядов носителей ключа 4 принимается момент достижения выходным напряжением 10 заданного в ШИМ 5 порогового 11, для чего выходное напряжение подается на управляющий вход ШИМ 5.Если изменяется нагрузка, т.е. выходной ток транзисторного ключа 4, то смещается момент достижения выходным напряжением 10 порогового уровня 11 как следствие длительности Ь вырабатываемого ШИМ 5 токового импульса и степень насыщения ключа 4 изменяются так, что упомянутый интервал Ь остается малым. Это означает, что время рассасывания зарядов носителей транзисторного ключа 4 стабилизирована на уровне, определяемом длительностью импульсов 8.Вариант выполнения ШИМ 5 показан на фиг, 3, С управляющего входа ШИМ 5 импульс с выхода 6 ключа поступает на компаратор 13, определяющий пороговый уровень 11. Выходной логический сигнал компаратора поступает на вход усредняюшего интегратора 15 через элемент И 4, на который подаются импульсы 8 со стробирующего входа ШИМ 5. Выходной импульс вырабатывается ждущим мульти" вибратором 16, управляемым сигналом интегратора 15. На выходе элемента И 14 формируется импульс, соответствующий интервалу д . Сигнал на выходе интегратора 15 и длительность пропорциональны средней величине.Таким образом, введение Формирователя импульсов ШИМ 5 обеспечива1413665 12 ет автоматическое поддержание времени рассасывания зарядов носителейтранзисторного ключа 4 на заданномуровне, соответствующем длительностиформируемых импульсов. Рассасываниезарядов носителей ключа завершаетсяк моменту 12 формирования отрицательного фронта выходного импульса 10вне зависимости от величины нагруэ Оки, что обеспечивает быструю комму-.тацию при плоской вершине импульса,а также отсутствие сквозных токов ималые потери при соединении выходовнескольких устройств. 15 формула изобретения 1, Формирователь импульсов, содер жащий буферный усилитель, вход которого является первым управляющим входом формирователя, а выход подключен к управляющему входу транзисторного ключа, выход которого является информационным выходом устрой ства, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия формирователя импульсов, в неговведен широтно-импульсный модулятор,выход которого соединен с управляющим входом транзисторного ключа,выход которого соединен с управляющим входом широтно-импульсного моду"лятора, стробирующий вход которогоявляется вторым управляющим входомустройства. 2, Формирователь по п. 1, о т л и ч а ю ш и й с я тем, что широт" но"импульсный модулятор содержит компаратор, выход которого соединен с первым входом элемента И, выход которого соединен с входом интегра- - тора, выход которого соединен с уп" равляюшим входом ждущего мультивибратора, синхрониэирующий вход которого соединен с вторым входом элемента И и является стробирующим входом широтно-импульсного модулятора, информационный вход компаратора является управляющим входом широтно- импульсного модулятора, а выход едушего мультивибратора - выходом.1413665 Составитель А, АлександровТехредА.Кравчук Корректор В. Гирняк Редактор И. Бандура Заказ 3790/54 Тираж 459 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
