Трансформаторный преобразователь линейных и угловых перемещений

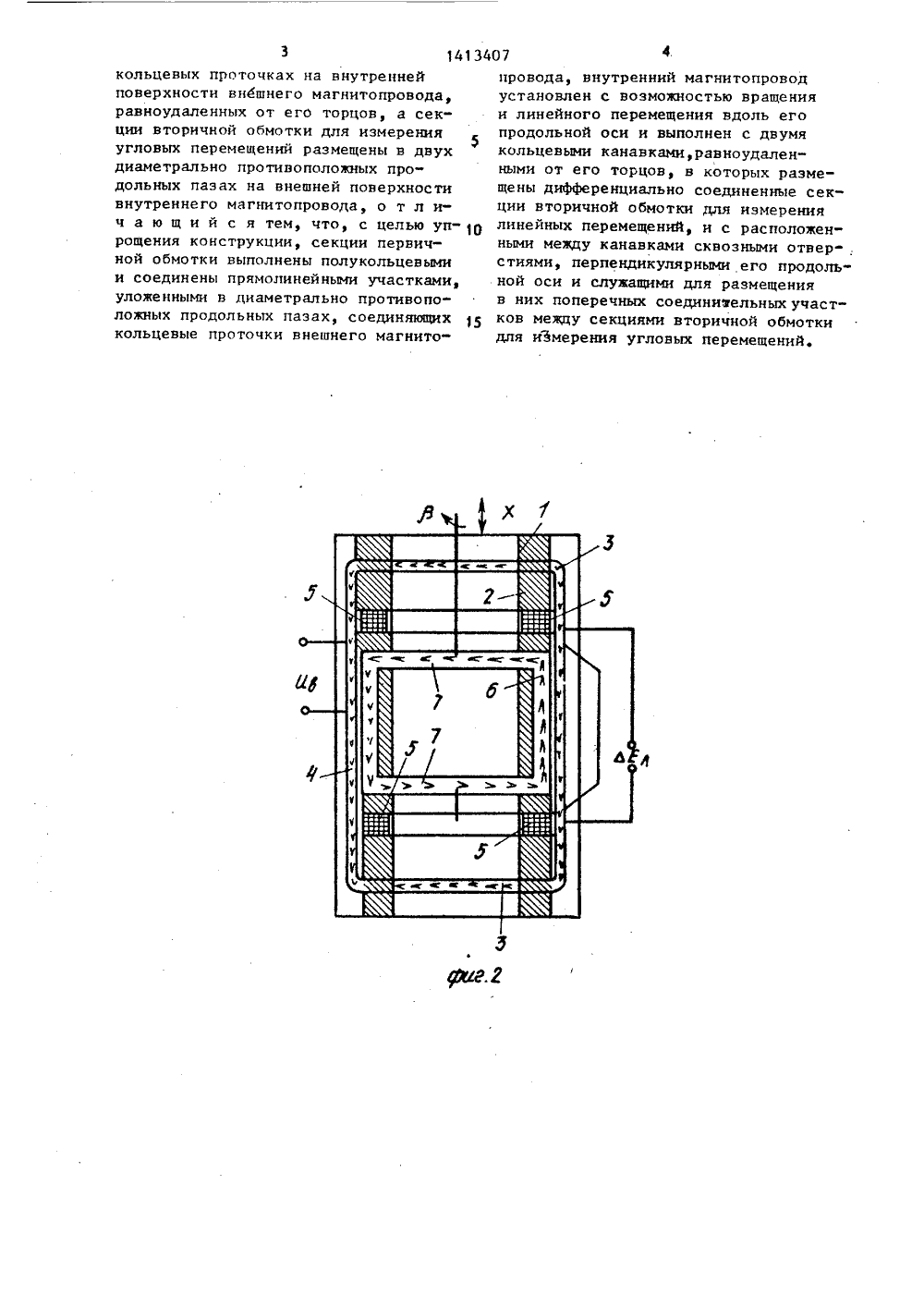

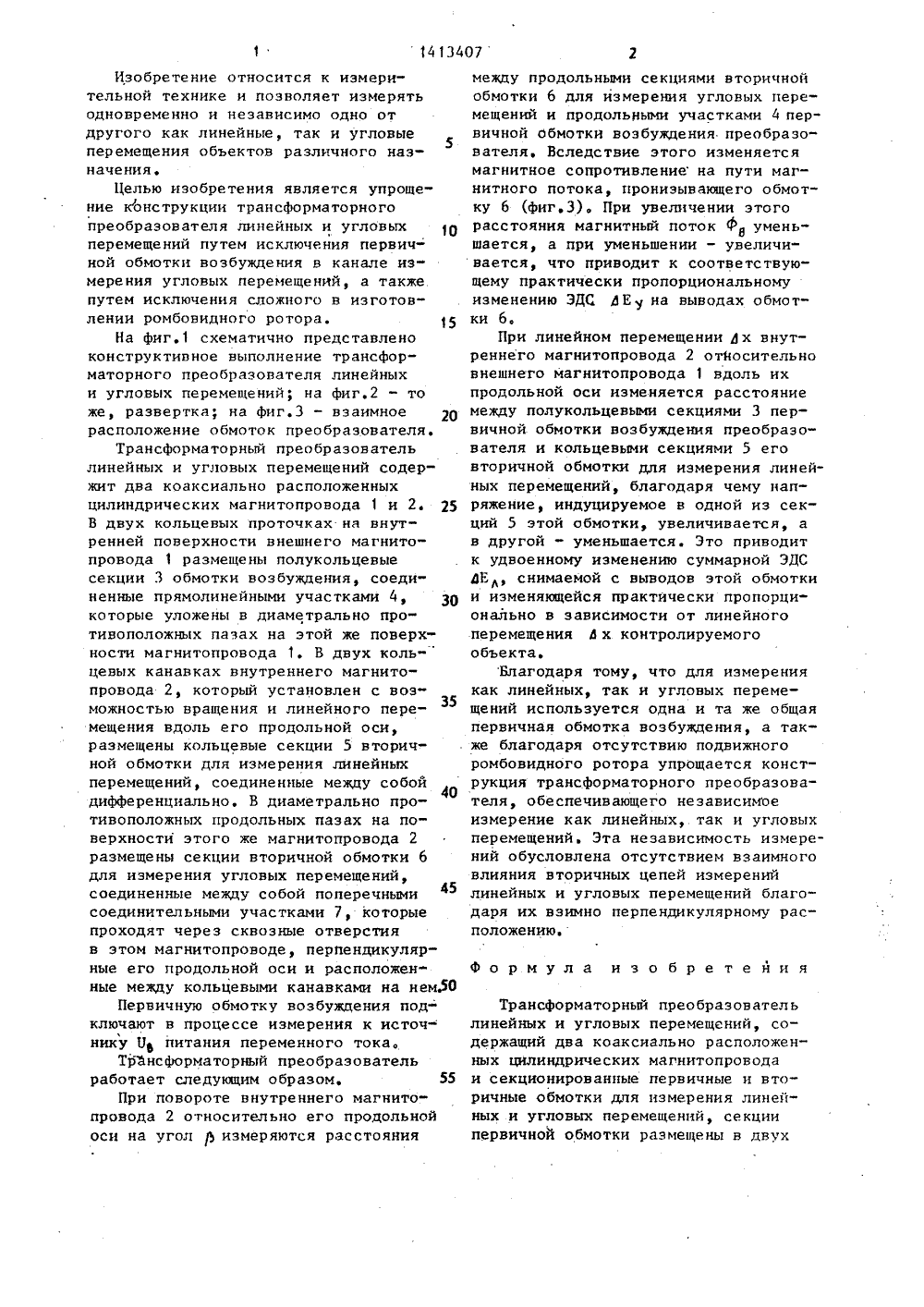

(51) 4 С 01 В 7/00, 7/30 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ гом - с мотки 5 21) 22) 46) нированные вторичные обдля измерения линейных нефт (72) В. К. (53) (56) В 10 С 01(54) ТРАНЛИНЕЙНЫХ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ 4197420/31-2819,02.8730.07.88. Бюл. У 28Азербайджанский институти химии им. М.АзизбековаФ.И.Мамедов, М.А.Набиев,аттаров и Н.Р.Махмудов621.319.37:53171 (088.8)Авторское свидетельство СССР7055, кл, Ц 01 В 7/00В 7/30, 1982.СФОРМАТОРНЫЙ ПРЕОБРАЗОВАТЕЛИ УГЛОВЫХ ПЕРЕМЕЩЕНИЙ(57) Изобретение относится к измерительной технике и имеет целью упрощение конструкции трансформаторного преобразователя, обеспечивающего одновременное измерение как линейных, таки угловых перемещений независимо одно от другого. Этот преобраэовател содержит два коаксиально расположенных цилиндрических магнитопровода на одном иэ которых размещена первич ная обмотка возбуждения, а на друи угловых перемещении соответственно. Первичная обмотка, общая для цепей измерения как линейных, так и угловых перемещений, выполнена в виде двух полукольцевых секций, которые размещены в. кольцевых канавках на внутренней поверхности внешнего магнитопровода 1, и соединяющих их прямолинейных участков 4, которые размещены в двух диаметрально противоположных продольных пазах. В процессе измерения перемещений с кольцевыми секциями 3 обмотки возбуждения взаимодействуют кольцевые секции обмотки 5 для измерения линейных перемещений, угловое смещение между которыми не влияет на результат измерения. При измерении угловых перемещений взаимодействуют С прямолинейные участки 4 обмотки возбуждения и продольные секции обмотки 6, размещенной на магнитопроводе 2, который установлен с возможностью линейных и угловых перемещений отно Ь сительно магнитопровода 1. 3 ил. ВааМИзобретение относится к измерительной технике и позволяет измерятьодновременно и независимо одно отдругого как линейные, так и угловыеперемещения объектов различного назначения,Целью изобретения является упрощение конструкции трансформаторногопреобразователя линейных и угловыхперемещений путем исключения первичной обмотки возбуждения в канале измерения угловых перемещений, а такжепутем исключения сложного в изготов"лении ромбовидного ротора. 15На фиг.1 схематично представленоконструктивное выполнение трансформаторного преобразователя линейныхи угловых перемещений; на фиг.2 - тоже, развертка; на фиг.3 - взаимное 20расположение обмоток преобразователя.Трансформаторный преобразовательлинейных и угловых перемещений содержит два коаксиально расположенныхцилиндрических магнитопровода 1 и 2. 25В двух кольцевых проточках на внутренней поверхности внешнего магнитопровода 1 размещены полукольцевыесекции 3 обмотки возбуждения, соеди"ненные прямолинейными участками 4, З 0которые уложены в диаметрально противоположных пазах на этой же поверхности магнитопровода 1. В двух коль-цевых канавках внутреннего магнитопровода 2, который установлен с воэможностью вращения и линейного пере 35мещения вдоль его продольной оси,размещены кольцевые секции 5 вторичной обмотки для измерения линейныхперемещений, соединенные между собойдифференциально. В диаметрально противоположных продольных пазах на поверхности этого же магнитопровода 2размещены секции вторичной обмотки 6для измерения угловых перемещений,соединенные между собой поперечнымисоединительными участками 7, которыепроходят через сквозные отверстияв этом магнитопроводе, перпендикулярные его продольной оси и расположенные между кольцевыми канавками на нем 50Первичную обмотку возбуждения под-ключают в процессе измерения к источнику 0 питания переменного тока.Трансформаторный преобразовательработает следующим образом, 55При повороте внутреннего магнитопровода 2 относительно его продольнойоси на угол р измеряются расстояния между продольными секциями вторичной обмотки 6 для измерения угловых перемещений и продольными участками 4 первичной обмотки возбуждения преобразователя. Вследствие этого изменяется магнитное сопротивление на пути магнитного потока, пронизывающего обмотку 6 (фиг.3). При увеличении этого расстояния магнитный поток ф уменьВ шается, а при уменьшении - увеличивается, что приводит к соответствующему практически пропорциональному изменению ЭДС ДЕу на выводах обмотки 6.При линейном перемещении Лх внутреннего магнитопровода 2 относительно внешнего магнитопровода 1 вдоль их продольной оси изменяется расстояние между полукольцевыми секциями 3 первичной обмотки возбуждения преобразователя и кольцевыми секциями 5 его вторичной обмотки для измерения линейных перемещений, благодаря чему напряжение, индуцируемое в одной из секций 5 этой обмотки, увеличивается, а в другой - уменьшается. Это приводит к удвоенному изменению суммарной ЭДС ДЕ, снимаемой с выводов этой обмотки и изменяющейся практически пропорционально в зависимости от линейного перемещения Ю х контролируемого объекта.Благодаря тому, что для измерения как линейных, так и угловых перемещений используется одна и та же общая первичная обмотка возбуждения, а также благодаря отсутствию подвижного ромбовидного ротора упрощается конструкция трансформаторного преобразователя, обеспечивающего независимое измерение как линейных, так и угловых перемещений. Эта независимость измерений обусловлена отсутствием взаимного влияния вторичных цепей измерений линейных и угловых перемещений благодаря их взимно перпендикулярному расположению.Формула изобретенияТрансформаторный преобразователь линейных и угловых перемещений, содержащий два коаксиально расположенных цилиндрических магнитопровода и секционированные первичные и вторичные обмотки для измерения линейных и угловых перемещений, секции первичной обмотки размещены в двухкольцевых проточках на внутреннейповерхности внешнего магнитопровода,равноудаленных от его торцов, а секции вторичной обмотки для измеренияугловых перемещений размещены в двухдиаметрально противоположных продольных пазах на внешней поверхностивнутреннего магнитопровода, о т л ичающий с я тем, что, с целью упрощения конструкции, секции первичной обмотки выполнены полукольцевымии соединены прямолинейными участками,уложенными в диаметрально противоположных продольных пазах, соединяющихкольцевые проточки внешнего магнитопровода, внутренний магнитопроводустановлен с возможностью вращенияи линейного перемещения вдоль егопродольной оси и выполнен с двумякольцевыми канавками,равноудаленными от его торцов, в которых размещены дифференциально соединенные секции вторичной обмотки для измерениялинейных перемещений, и с расположенными между канавками сквозными отвер-,стиями, перпендикулярными его продольной оси и служащими для размещенияв них поперечных соединительных участков между секциями вторичной обмоткидля измерения угловых перемещений.413407 Составитель С. СкрыпникТехред А,Кравчук Корректор М.Шароши Редактор Л.Маковская Заказ 3782/41 Подписное Тираж 680 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5
