Формирователь импульсов

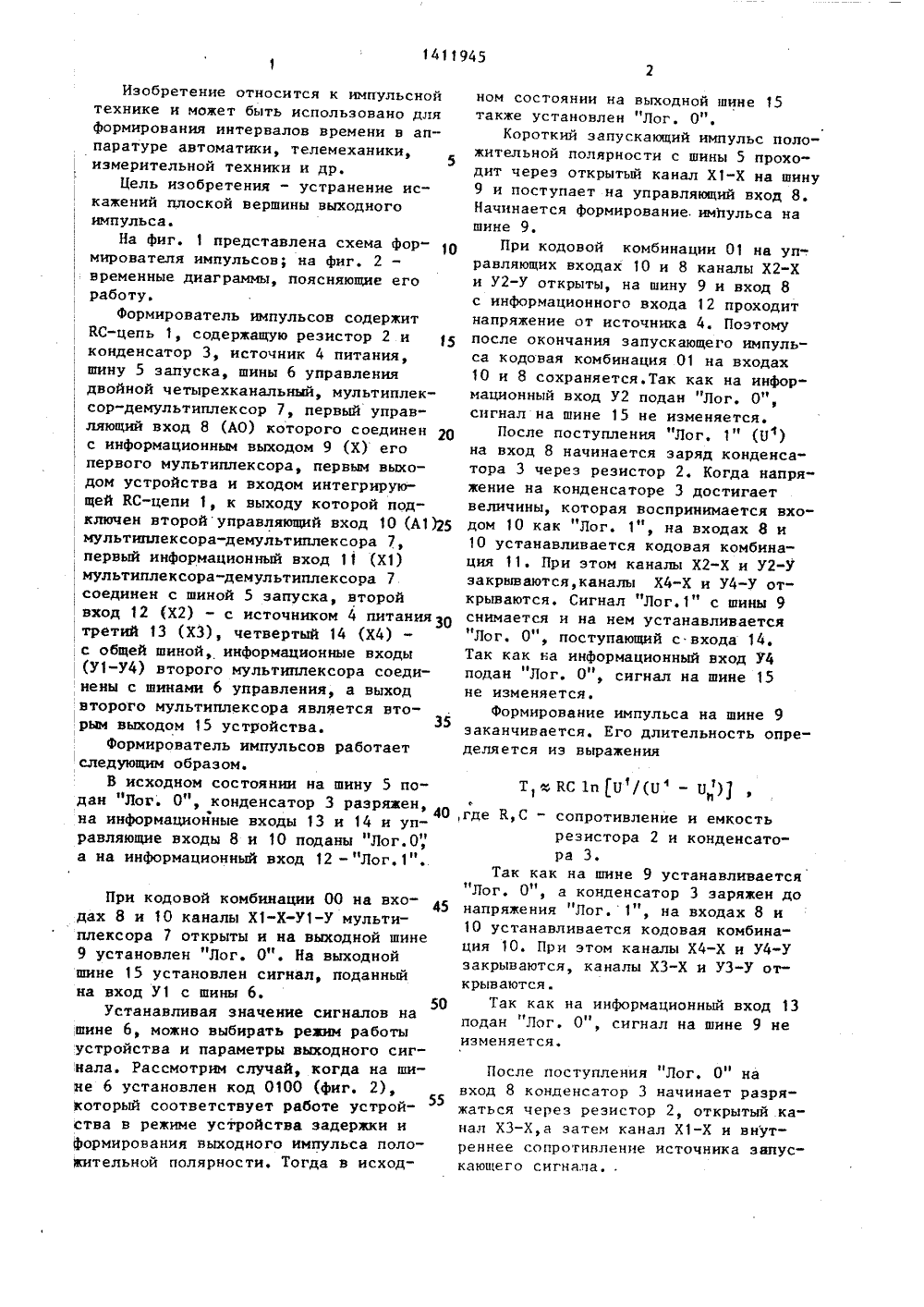

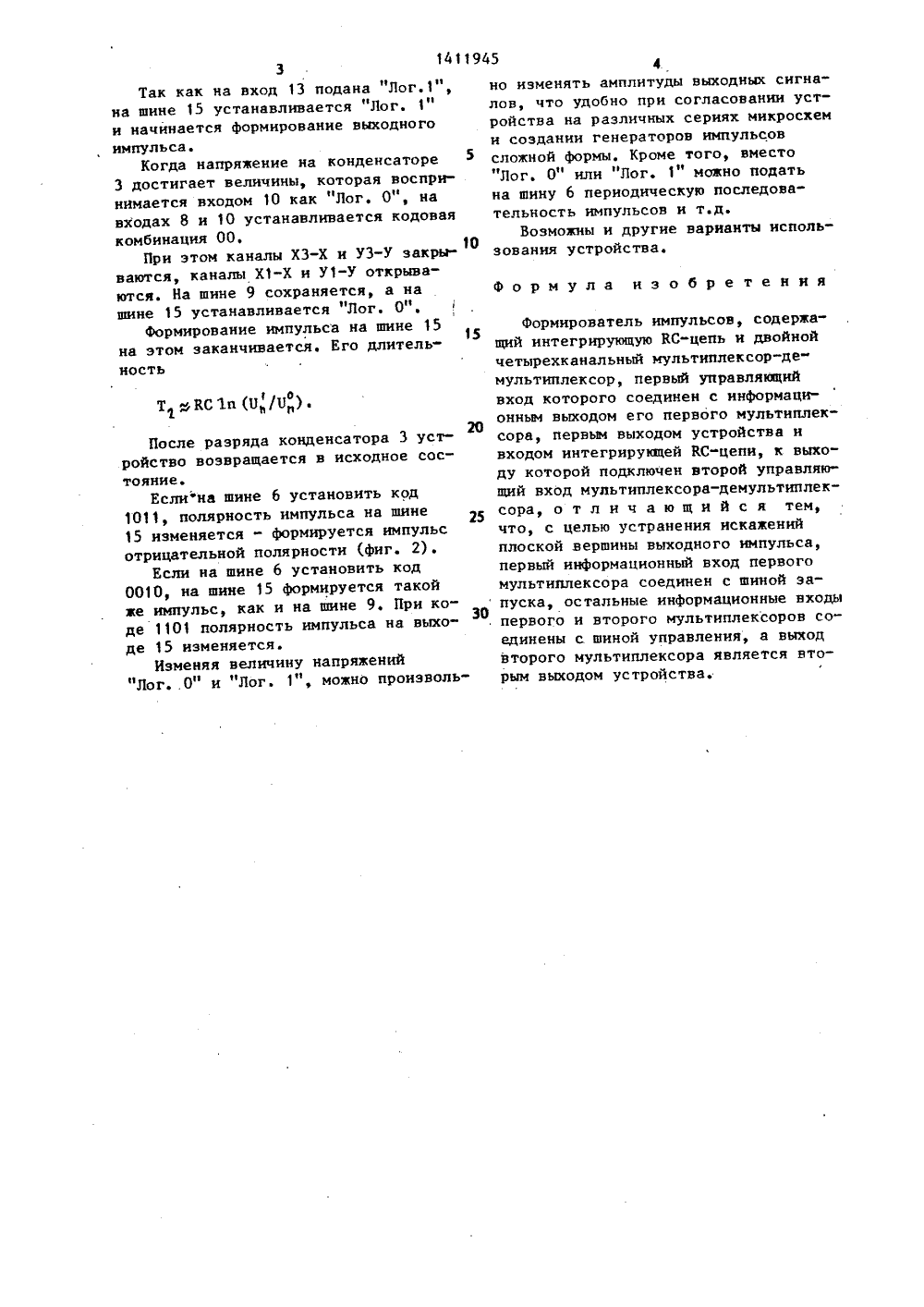

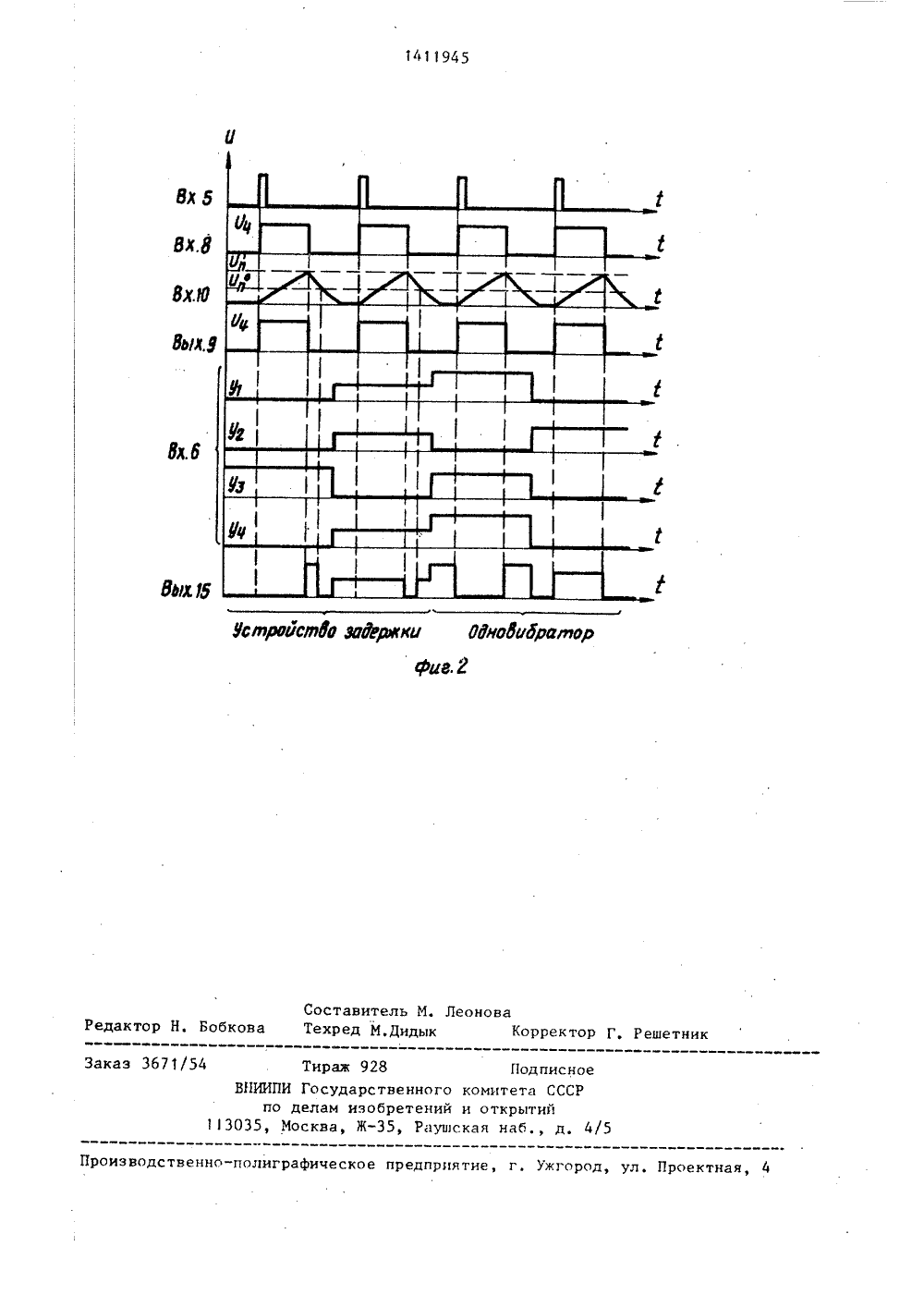

)4 Н 03 К 5/13 ТЕНИЯ Бакалинсь ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР В 834839, кл, Н 03 К 3/29, 1979,Авторское свидетельство СССР В 1311004, кл. Н 03 К 5/13, 20,08.85(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ(57) Изобретение относится к импульсной технике и может быть использовано для формирования интервалов времени в аппаратуре автоматики, телемеханики, измерительной техники. Цель,ЯО 1411945 изобретения - устранение искаженийплоской вершины выходного импульса.Формирователь содержит КС-цепь на резисторе 2 и конденсаторе 3, источник4 питания, шину 5 запуска, шину 6 управления, мультиплексор-демультиплексор 7 с первыми управляющими входами8, 10, информационным выходом 9, информационным входом 11, входами 12,13 и 14, выходом 15, Обеспечена возможность произвольного изменения.амплитуды выходных сигналов, чтоудобно при согласовании устройств наразличных сериях микросхем и соэданигенераторов импульсов сложной формы.2 ил.Изобретение относится к импульснойтехнике и может быть использовано дляформирования интервалов времени в аппаратуре автоматики, телемеханики,измерительной техники и др.Цель изобретения - устранение искажений плоской вершины выходногоимпульса.На фиг.представлена схема формирователя импульсов; на фиг, 2временные диаграммы, поясняющие егоработу.Формирователь импульсов содержитКС-цепь 1, содержащую резистор 2 иконденсатор 3, источник 4 питания, шину 5 запуска, шины 6 управления двойной четырехканальный, мультиплексор-демультиплексор 7 первый управляющий вход 8 (АО) которого соединен 20с информационным выходом 9 (Х) его первого мультиплексора, первым выхо дом устройства и входом интегрирую щей КС-цепи 1, к выходу которой подключен второйуправляющий вход 10 (А 1)25 ,мультиплексора-демультиплексора 7, первый информационный вход 11 (Х 1) мультиплексора-демультиплексора 7 , соединен с шиной 5 запуска, второй вход 12 (Х 2) - с источником 4 питания 30 ,третий 13 (ХЗ), четвертый 14 (Х 4) ,с общей шиной, информационные входы (У 1-У 4) второго мультиплексора соединены с шинами 6 управления, а выход второго мультиплексора является вторьв выходом 15 устройства.Формирователь импульсов работает следующим образом.В исходном состоянин на шину 5 подан Лог 0 конденсатор 3 разряжен 40 на информационные входы 13 и 14 и управляющие входы 8 и 1 О поданы "Лог.О", а на информационный вход 12 - "Лог.1". При кодовой комбинации 00 на входах 8 и 10 каналы Х 1-Х-У 1-У мультиплексора 7 открыты и на выходной шине 9 установлен "Лог. 0". На выходной шине 15 установлен сигнал, поданный на вход У 1 с шины 6.50Устанавливая значение сигналов на шине 6, можно выбирать режим работы устройства и параметры выходного сигнала. Рассмотрим случай, когда на шиве 6 установлен код 0100 (фиг. 2), Который соответствует работе устройства в режиме устройства задержки и формирования выходного импульса полокительной полярности. Тогда в исходном состоянии на выходной шине 15 также установлен "Лог. 0".Короткий запускающий импульс положительной полярности с шины 5 проходит через открытый канал Х 1-Х на шину 9 и поступает на управляющий вход 8.Начинается формирование, импульса на шине 9.При кодовой комбинации 01 на управляющих входах 10 и 8 каналы Х 2-Х и У 2-У открыты, на шину 9 и вход 8 с информационного входа 12 проходит напряжение от источника 4. Поэтому после окончания запускающего импульса кодовая комбинация 01 на входах 10 и 8 сохраняется.Так как на информационный вход У 2 подан "Лог. 0", сигнал на шине 15 не изменяется.После поступления "Лог. 1" (Н ) на вход 8 начинается заряд конденсатора 3 через резистор 2. Когда напряжение на конденсаторе 3 достигает величины, которая воспринимается входом 1 О как "Лог. 1", на входах 8 и 10 устанавливается кодовая комбинация 11. При этом каналы Х 2-Х и У 2-У закршваются,каналы Х 4-Х и У 4-У открываются. Сигнал "Лог.1" с шины 9 снимается и на неи устанавливается "Лог. 0", поступающий с.входа 14.Так как на информационный вход У 4 подан "Лог, 0", сигнал на шине 15 не изменяется.формирование импульса на шине 9 заканчивается. Его длительность определяется иэ выраженияТ КС 1 п 0 /(П - Ц),где К,С - сопротивление и емкостьрезистора 2 и конденсатора 3,Так как на шине 9 устанавливается"Лог, 0", а конденсатор 3 заряжен донапряжения "Лог. 1", на входах 8 и10 устанавливается кодовая комбинация 10. При этом каналы Х 4-Х и У 4-Узакрываются, каналы ХЗ"Х и УЗ-У открываютсяТак как на информационный вход 13подан "Лог. 0", сигнал на шине 9 неизменяется,После поступления "Лог. 0" на вход 8 конденсатор 3 начинает разряжаться через резистор 2, открытый канал ХЗ-Х,а затем канал Х 1-Х н внутреннее сопротивление источника запускающего сигнала1411945 дух 1 Я исвй ж УиодиЕралор фие. Г тель М. ЛеоноваМ.Дидык Корректор Г, Решетник Соста Техре об едак тор аказ 3671 5 ПИИ ст 303 играфическое предприятие, г. Ужгород, ул. Проектная, 4 П водственноТираж 9И Государ делам из Москва, Ж Под писнвенного комитета СССретений и открытий5, Раушская наб д,
