Сатуратор для сахаросодержащих растворов

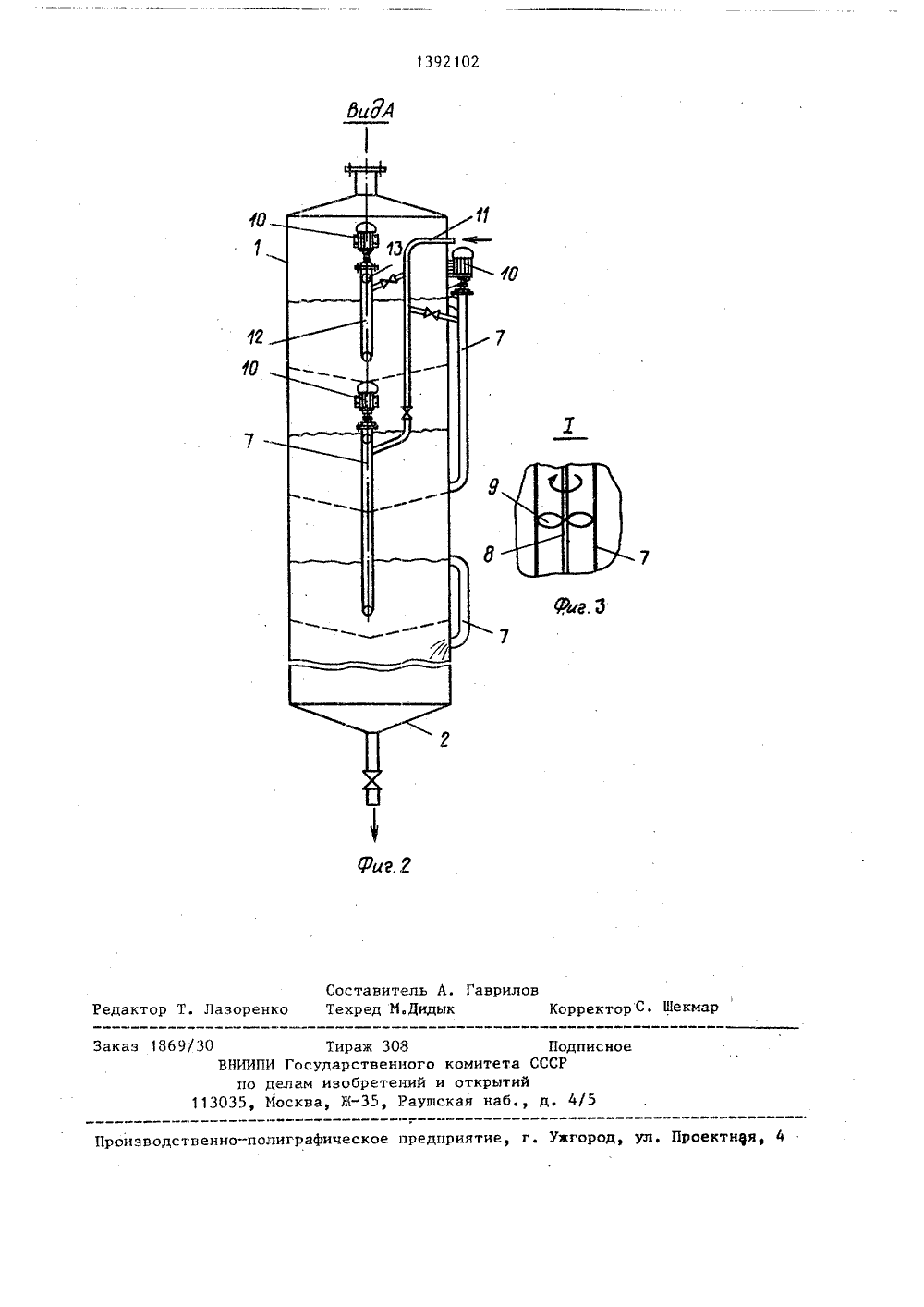

ОЮЗ СОВЕТСКИХ ОЦИАЛИСТИЧЕСК РЕСПУБЛИК 191 (111 210 4 РЕТЕНИЯ юл. Ф 16политехнический ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ ИВТОРСНОМУ СВИ(54) САТУРАТОР ДЛЯ САХАРОСОДЕРЖАЩИХРАСТВОРОВ(57) Изобретение относится к сахарнойпромышленности и предназначено дляобработки сахаросодержащего раство-ра сатурационным газом. Целью изобретения является улучшение функциональных свойств сока. Сатуратор длясахаросодержащих растворов состоит извертикального цилиндрического корпуса 1, .разделенного коническими перегородками 3 на несколько секций 4,392102 расположенных в секциях барботеров 5 для газа, размещенных снаружи корпуса трубопроводов 6 для перехода газа и трубопровоцов 7 для перелива, сока из секции в секцию, трубопровода дпя подачи деФекованного сока на сатурацию, смесителя деФекованного сока и Флокулянта, состоящего из вертикальНо расположенной трубы 12 подключен 9 Изобретение относится к сахарнойПромышленности и предназначено дляобработки сахаросодержащего растворауглекислым газомЦелью изобретения является улучшеЙие Фильтрационных свойств сока,На Фиг. 1 изображен сатуратор,общий вид, продольное сечение; наФиг. 2 - вид А на Фиг 1; на Фиг. 3Узел 1 на Фиг, 1,Сатуратор для сахаросодержащихрастворов содержит вертикальный цилиндричеакий корпус 1 с коническимднищем 2, внутри которого установлены конические перегородки 3, разделяющие корпус 1 на секции 4, в каждой из которых в нижней части расположен барботер 5 для газа,. размещенные снаружи корпуса трубопроводы6 для перехода газа и трубопроводы 7для перелива сока из секции в секцию.Переливные трубопроводы 7 секций,кроме последней, снабжены укрепленными на валах 8 лопастными мешалками9 с приводами 10, подключенными ктрубопроводу 1 1 для подачи деФекованного сока на сатурацию и служат дляФормирования в них частиц осадка карбоната кальция. Сатуратср содержитсмеситель дефекованного сока и Флокулянта, состоящий из подключенной кверхней секции вертикально расположенной трубы 12 с патрубком 13 подвода Флокулянта и расположеннойвнутри трубы 12 лопастной мешалки 9,а также контрольный ящик 14, патрубок15 для окончательного спуска сокачерез коллектор 16, трубопровод 17для подвода газа к нижней секции, сепаратор 18 и трубу 19 для отработанного газа. ной к верхней секции 4, и расположенной внутри трубы лопастной мешалки 9, при атом переливные трубопроводы 7 секций, кроме последней, такжеснабжены мешалками 9, подключены ктрубопроводу для подачи деФекованогосока на сатурацию и служат для формирования в них частиц осадка карбонатакальция. 3 ил,Сатуратор работает следующим образом.,Сахаросодержащий раствор черезтрубопровод 11 поступает в смеситель,в котором лопастной мешалкой 9 смешивается с Флокулянтом, поступающимчерез патрубок 13. В ограниченномобъеме смесителя происходит образование большого числа первичных Флокул,10 Далее раствор заполняет верхнюю секцию до указанного уровня, переливается через трубопровод 7 в нижераопо"ложенную секцию до заполнения. Такимобразом, раствор проходит все секции.15 Углекислый газ подводится с помощью трубопровода 17 на барботер 5,расположенный в нижней части аппарата. Частично отработанный газ из сек-.ции по трубопроводу 6 направляется20 в барботер следующей секции,Таким образом, углекислый газ проходит все последующие секции и отработанный газ удаляется из аппарататрубой 19 через сепаратор 18.Для укрупнения взвешенньгх частицнесахаров и получения агрегатированных частиц осадка сока в сахаросодержащие растворы, переливающиеся изсекции в секцию трубопроводамиф кроме последнего, вводится дефеко-.ванный сок патрубком 13 и лопастноймешалкой 9, получающей движение отпривода 10, тщательно смешивается.Отработанный сахаросодержащий раст 5 вор из нижней секции аппарата выводится через контрольный ящик 14.Поступивший с известковым молокомпесок накапливается в нижней частикаждой секции и периодически удаля,10 ется патрубком 15 через общий коллектор 16.Лопастнье мешалки 19 предусмотрены в переливных трубопроводах 7 для Формирования в них частиц осадка карбоната кальция за счет более пол 5 ного использования Фпокулянта при переходе сока иэ секции в секцию.При этом в первой секции происходит первичное образование Флокул, когда используется только часть 10 Функциональных групп флокулянта. При последующем переходе сока из секции в секпию по переливным трубамплохо сформированный осадок (флоку-ф лы), содержащий избьггок Функциональ ных групп, разрушается под действием ,лопастей мешалок и идет процесс пов. торного образования осадка (флокул), когда при одной молекуле Флокулянта соединяется несколько диспергирован ных частиц несахаров. Получаемые при этом флокулы по своим свойствамблизки к кристаллическому осадку и улучшают структуру образуемых на сатурации частиц осадка25 Последний патрубок не имеет лопастных мешалок ввиду необходимости некоторой стабилизации сформировавшегося в верхних секциях осадка 30 перед его отбором из нижней секции сатуратора для фильтрования.Флокулянт подают только в верхнюю первую секцию, а затем в последующих используется флокулиру;,щая способность смеси сока с флокулянтом, по способу двойной добавки флокулянта. Это позволяет получать осадок, обладающий достаточной седиментациоыной способностью и не требующий 40 дополнительного воздействия Флокулянта после выхода сока из сатуратора.Предлагаемый сатуратор позволяетполучить осадки, седиментационныесвойства которых не нарушаются даже при подаче сока из сатуратора насосами для Фильтрования на листовых фильтрах, т.е. по схеме без отстойников.В предложенной конструкции сатуратора перемешивание Флокулянта с сахаросодержащим раствором в малом объеме трубопровода обеспечивает эффективное смешивание и позволяет получить хорошо агрегатированный осадок. Предлагаемый сатуратор по сравнению с прототипом позволяет ускорить скорость осажцения в 1,5- 1,7 раза и уменьшить Фильтрационньгй коэФФициент осадка в 1 4- 1,5 раза.Формула изобретенияСатуратор для сахаросодержащихрастворов, состоящий из вертикальногоцилиндрического корпуса, разделенногоконическими перегородками на несколько секций, размещенных в секциях барботеров для газа, расположенных снаружи корпуса трубопроводов для перехода газа, и трубопроводов для перелива сока из секции в секцию итрубопровода для подачи дефекованного сока на сатурацию, о т л и ч а ющ и й с я тем, что, с целью улучшения фильтрационных свойств сЬка,верхняя секция снабжена расположеннымснаружи корпуса смесителем дефекованного сока и флокулянта, состоящим извертикально расположенной трубы, подключенной к этой секции, и расположенной внутри нее лопастной мешалки,при этом переливные трубы секций,кроме последней, также снабжены лопастными мешалками, подключены ктрубопроводу для подачи дефекованного сока на сатурацию и служат дляформирования в них частиц осацка карбоната кальция,1392102 Ю 1,12,10,тор С. Шекмар 1869 30 Тираж 308ВНИИПИ Государственнопо делам изобретени 1303.), Москва, Ж, Ра ПодписноСР а о комитета и открыти ская наб,город, ул, Проектная иэводственно-полиграфическое дприятие,Составитель А. ГавриловРедактор Т. Лазоренко Техред М.Дидык К
