Способ определения параметров газоразрядного матричного индикатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1387766
Автор: Коростелев
Текст
Изобретение относится к илдика"торной технике, может найти приМенение при обследовании гаэораэрядных матричных индикаторов с цельюопределения их параметров и приразработке схем управления для газораэрядных индикаторон (ГРИ).Цель изобретения - расширениеФункциональных воэможностей способа 1 Оопределения параметров ГРИ путемосуществления контроля напряжениявозникнонения разряда.На чертеже изображена схема устройства для реализации способа, 15Устройство содержит блок 1 внодаинформации, ГРИ 2, блок 3 развертки,блок 4 синхронизации, генератор 5,Фотосчитыняющее устройство 6, лервый коммутатор 2, счетчик 8, регистр 2 О9, сумматор 10, цифровой компаратор11, блок 12 задания контрольногозначения, второй коммутатор 13, интегратор 14, датчик 15 кода, управляемый источник 16 питания, индика" ,25тор 17 уровня.Устройство работает следующим образом,Информация через блок 1 ввода ин"Формации поступает на ГРИ 2 синхронно с разверткой иэображения, осуществляемой блоком 3 развертки, которыйуправляется импульсами с выходаблока 4 синхронизации, запускаемогогенератором 5. 35По сигналу "пуск" датчик 15 коданачинает увеличивать значение выходного сигнала, по которому управляемый источник 16 питания повышать питающее напряжение, подаваемое на 40блок 1 ввода информации. При определенном значении выходного сигналадатчика 15 кода напряжение управляемого источника 16 питания доста"точно для возникновения разрядав элементах отображения ГРИ 2, накоторый настроена оптическая система Фотосчитывающего устройства 6.На выходе фотосчитывающего устройства 6 появляется электрический5 Оимпульс, который поступает на входкоммутатора 7 и разрешает прохождение импульсов высокой частоты с гегератора 5 на счетный вход счетчика 8.Длительность импульса с Фотосчитывающего устройства 6 в каждомкадре развертки изображения различная вследствие случайного характеравремени эапаздьаания разряда в ЭО. Счетчик 8, накапливая высокочастотные импульсы с генератора 5, лрошелшие через коммутатор 7, измеряетдлительность возбуждения ЭО в каждом кадре развертки изображения. В концекадра счетчик 8 обнуляется синхроимпульсом с второго выхода блока 4синхронизации. Перед обнулениемсчетчика 8 сигнал с его выхода переписывается н регистр 9 синхроимпульсом с третьего выхода блока 4 синхронизации . Таким образом, на одних входах сумматора 10 присутствует код, соответствующий длительности светового импульса выбранногоэлемента отображения (ЭО) ГРИ 2 втекущем кадре развертки изображения,а на других входах - код, соответствующий длительности световогоимпульса ЭО от возбуждения н предыдущем кадре развертки, На выходесумматора 10 устанавливается код,значение которого соответствует разнице длительностей световых имлульсон выбранного ЭО н смежных кадрахразвертки изображения,Далее этот код сравнивается накомпараторе 11 с кодом с блока 12задания контрольного эначения. Значение этого кода определяется пороговым контрастом во времени для данного типа индикатора. Если полученная разница кодов с сумматора 10больше кода с блока 12, на выходекомпаратора 11 устанавливается сигнал, разрешающий прохождение сиихроимпульса с четвертого выхода блока4 синхронизации через коммутатор 13на интегратор 14.Синхроимпульсы, поступающие наинтегратор 14, устанавливают на его,выходе сигнал запрещающий остановФку изменения выходного сигнала датчика 15 кода сигналом с Фотосчитывающего устройства бДатчик 15 кода повышает напряжение управляемого источника 16 пита.Ния до тех пор, пока разница длительностей световых имлульсон выбранного ЭО ГРИ 2 не станет меньшезначения с блока 12 задания контрольного значения, При этом синхроимпульсы с четвертого выхода блока4 синхронизации не проходят черезкоммутатор 13 на интегратор 14, и свыхода последнего снимается сигнал,запрещающий остановку изменения ныходкого сигнала датчика 15 кодаСледующий световой импульс ЭО ГРИ 2, преобразованный фотосчитывающим устройством 6, останавливает изменение кода датчика 15.Индикатор уровня 17 фиксирует значение напряжения управляемого источника питания, при котором выбрайный ЭО ГРИ 2 воспринимается оператором как немелькающий, т,к, напряжение на выходе управляемого источника 16 питания однозначно соответствует напряжению на выходе датчика 15 кода.В качестве датчика 15 кода можно использовать двоичный счетчик, запускаемый автогенератором, Сигнал "Пуск" разрешает прохождение тактовых импульсов автогенератора на вход счетчика, сигнал с фотосчитывающего устройства 6 запрещает прохождение тактовых импульсов на вход счетчика и изменение его выходного сигнала. Сигналом "сброс" устанавливается выходной сигнал счетчика в нулевое состояние. Настроив оптическую систему фотосчитывающего устройства 6 на следующий ЭО, состояние датчика 15 кода обнуляют сигналом "сброси с сигналом "пуск процесс повторяют.Способ опробован на гаэоразрядной индикаторной панели ГИП 10000. Напряжение возникновения разряда изолированного элемента отображения информации, при возбуждении его с . 35 частотой 50 Гц и электрическими импульсами длительности 200 мкс, соеставило 370-390 В.Предпробойная подготовка с помощью плазменной ионизации от ЭО, расположенных на электроде развертки на расстоянии 5 шагов ЭО,снижает: напряжение возникновения разряда до 290 В. Предпробойная подготовка кратковременным возбуждением всех ЭО в начале выбора электрода развертки снижает напряжение возникновения разряда до 170 В.Таким образом, способ позволяет определить динамическое напряжение возникновения разряда, нри котором обеспечивается немелькающее свечение ЭО, с учетом всех воздействующих факторов.Знание этого параметра ГРИ дает воэможность грамотно выбирать паграмегры управляющих импульсов и способы управления ГРИ при создании блоков индикации.Способ целесообразно испольэовать при разработке и исследовании газоразрядных матричных индикаторов постоянного тока новых конструкций. Формула изобретенияСпособ определения параметров газораэрядного матричного индикатора, заключающийся в поочередной по" даче импульсов напряжения развертки на вертикальные электроды индикатора и импульсов индикации с постепенно возрастающей амплитудой напряжения - на горизонтальные электроды и измерении напряжения разряда в характерных точках световых импульсов свечения разряда, о тл и ч а ю щ и й с я тем что, с целью расширения функциональных воэможностей за счетизмерения динами" ческого напряжения возникновения разряда, определяют длительноси световых импульсов выбранного элемента отображения в смежных кадрах развертки а напряжение возникновения разряда измерявт в момент време. ни, когда разница упомянутых длительностей световых импульсов не превышает порогового значения.орректор М,ЫЛРОщ едактор Т,федотов ТиранИИПИ Государственного коинт по делам изобретений и откр 5, Иосква, В, Рауаскан н писиое Заказ 347 та ытнй
СмотретьЗаявка
4056820, 16.04.1986
ПРЕДПРИЯТИЕ ПЯ В-8769
КОРОСТЕЛЕВ И. Н
МПК / Метки
МПК: H01J 17/48
Метки: газоразрядного, индикатора, матричного, параметров

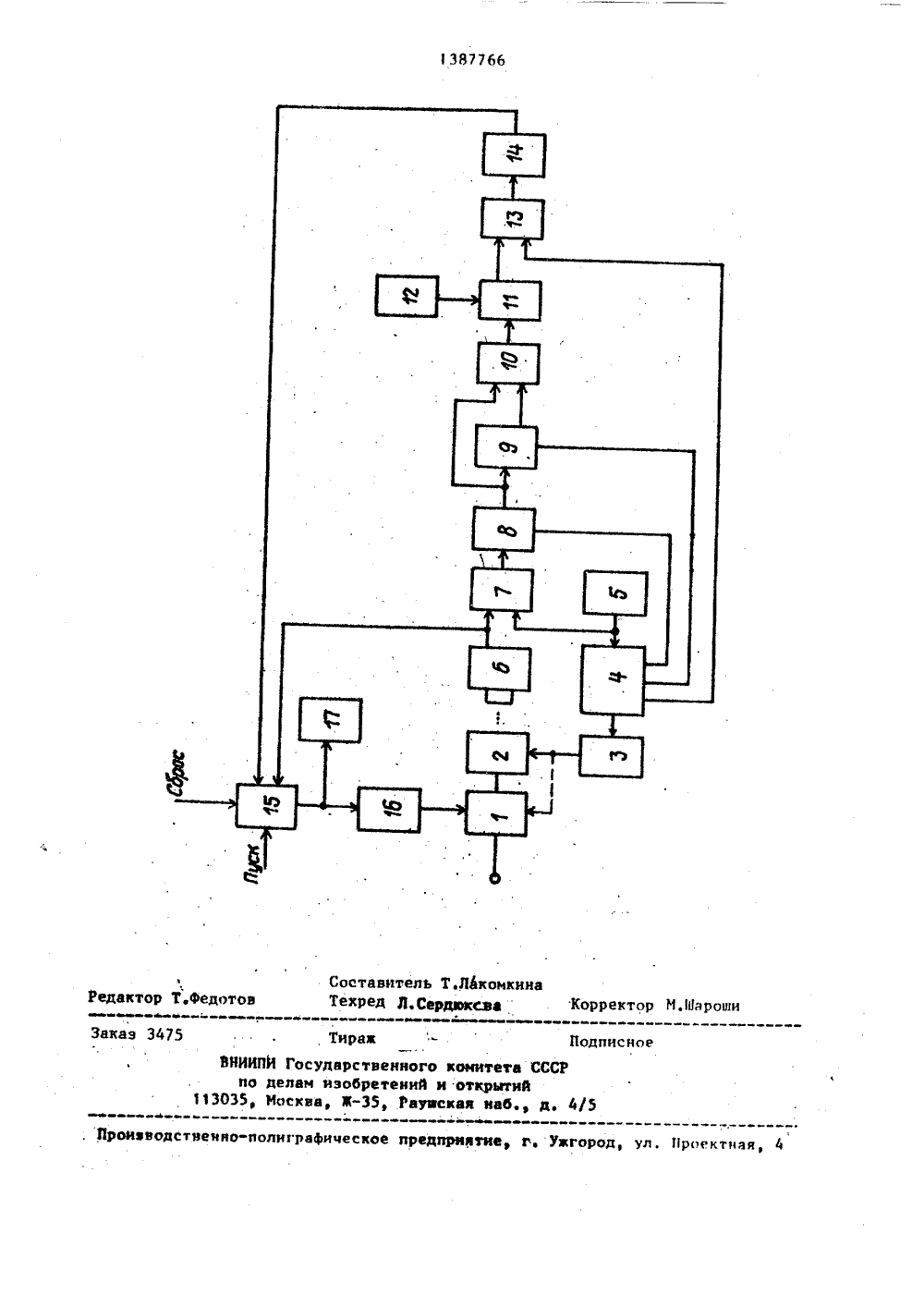

Опубликовано: 30.08.1992
