Устройство для совмещения кодированного изображения с линзовым растром

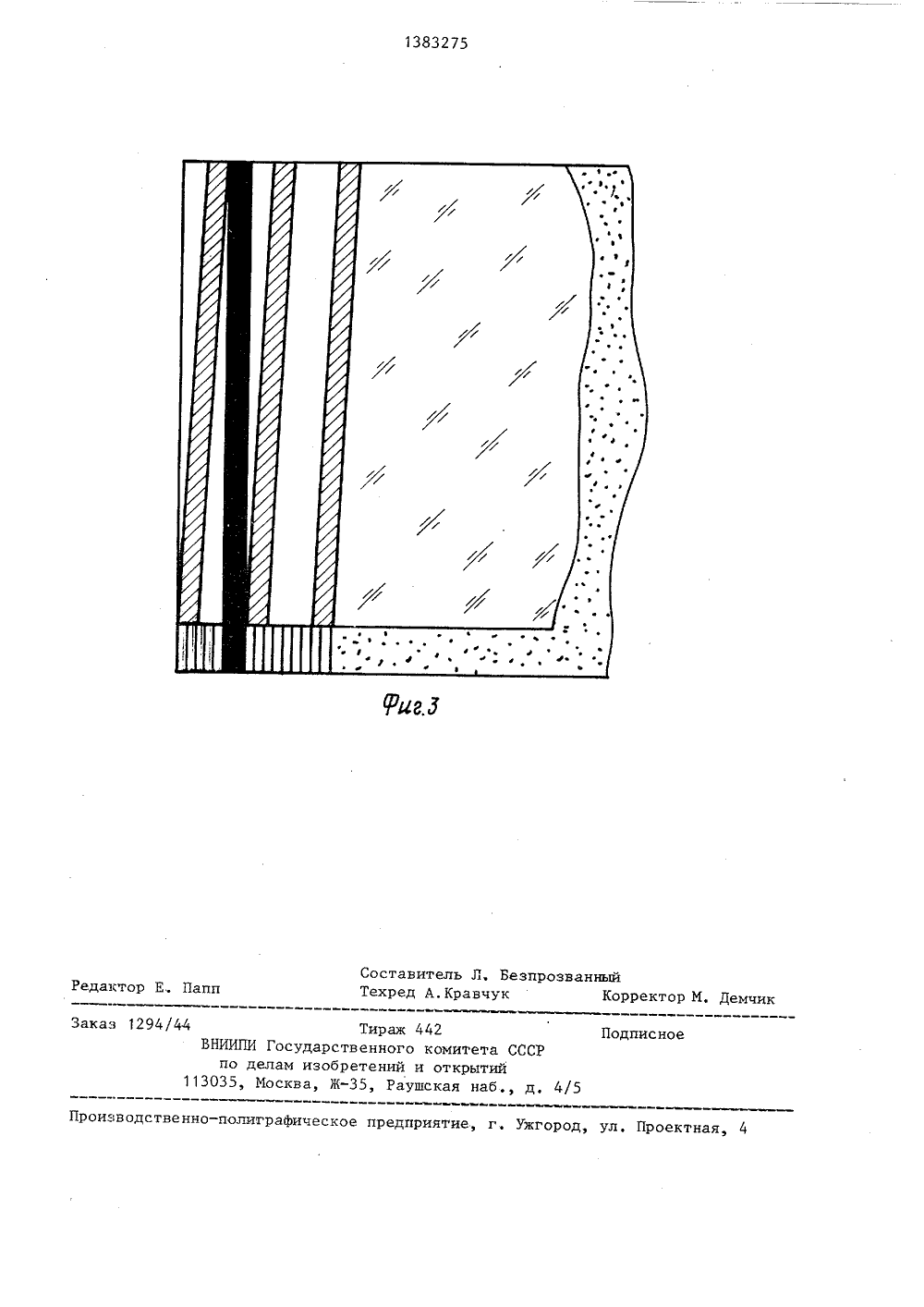

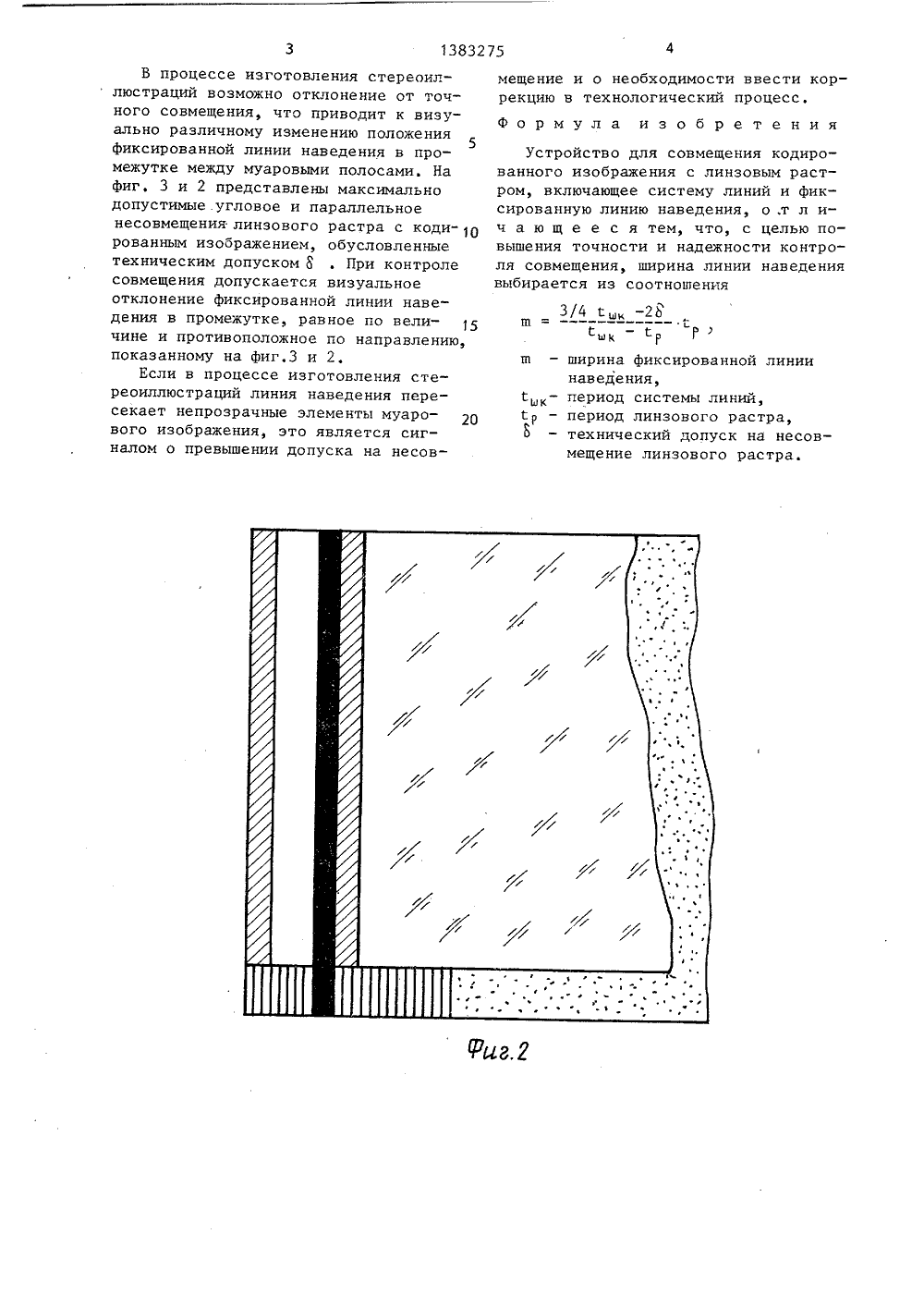

(19) 111) В 35/00 5 Р Е СТ ДЕ союзного наинститута раюии и Карпенко(54) УСТРОЙСТВОРОВАННОГО ИЗОБРРАСТРОМ Сл ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗО К АВТОРСКОМУ(71) Киевский филиал Вучно-исследовательскогкомплексных проблем поспециальным видам печа(57) Изобретение относится к полиграфии и позволяет повысить точность инадежность контроля совмещения. Устрво состоит из системы линий 3 и фиксированной линии 2 наведения, Шириналинии 2 наведения меньше промежуткаБ между смежными муаровыми полосами4 на удвоенную величину визуальногодопуска на несовмещение, Устр-во впроцессе изготовления стереоиллюстраций работает по принципу визуальногоопределения положения фиксированнойлинии 2 наведения в промежутке междунепрозрачными элементами муаровогоизображения. При превышении допускана несовмещение линия 2 наведенияпересекает муаровые полосы 4, Приведено соотношение, из которого выбирается ширина линии 2 наведения.3 ил.ния в пределах, предусмотренных технологическим регламентом допусков.Контроль точности совпадения оптических осей элементов линзового растра с осями симметрии зон кодированного изображения осуществляют с помощью контрольной шкалы 1, которая состоит из фиксированной линии 2 наведения и системы линий 3 (фиг,1).Контрольную шкалу располагают параллельно линиям симметрии зон кодированногоизображения за его пределами и репродуцируют вместе с ним,Период Т системы линий 3, обраык35зующих вместе с фиксированной линиейнаведения контрольную шкалу 1, является функцией заданной величины периода Т муаровых полос и периодалинзового растра.40Общую ширину контрольной шкалы 1,выбирают в соответствии с формулой= Т и где п - выбираемое количество муаровых полос на поле, должнобыть не меньше двух,Ширину ш линии 2 наведения берут меныпе промежутка Я между смежными муаровыми полосами 4 на удвоенную величину визуального допуска на сов 50 мещение Сш = Яб(3) Визуальный допуск Й связан с техническим допуском на несовмещение следующим соотношением: 3 Т б = -шк(4) Изобретение относится к полиграфии к производству растровых стереоскопических изображений, в частности, к устройствам совмещения кодирован 5 ного изображения с линзовым растром в процессе изготовления стереопродукции.Цель изобретения - повышение точности и надежности контроля совмещения линзового растра с кодированным изображением.На фиг. 1 показана контрольная шкала и положение фиксированной линии наведения в промежутке между непро зрачными элементами муарового изображения при абсолютно точном совмещении линзового растра с кодированным изображением, общий вид; на фиг. 2 и 3 - соответственно поперечное и уг ловое отклонения от точного совмеще Подставляя значение б из (4) в(5) Оптимальным значением Я является величина, равная 3/4 Т, что позволяет использовать предлагаемое устройство при максимально возможных допусках. Для получения заданного значения Б= =3/4 Т соотношение непрозрачных и прозрачных элементов системы линий 3 должно составлять 1/3.Учитывая изложенное, окончательная формула, связывающая размеры фиксированной линии наведения, параметры линзового растра и. системы линий, образующих муаровые полосы, а также допуск на несовмещение, примет вид 3(Т+р)в=3/4 Т учитывая формулу (1),(6) 3/4к -2 к Е р Р(7) Таким образом, получают все необходимые расчетные данные для построения контрольной шкалы с фиксированной на ней линией наведения. Изготовленную по данным параметрам контрольную шкалу располагают за пределами кодированного изображения параллельно зонам его симметрии и репродуцируют вместе с ним.При размещении на одном печатном листе нескольких стереоиллюстраций контрольную шкалу 1 устанавливают на монтаже одной из красок (лучше голубой) вместе с другими контрольными элементами (2-4), размещают ее параллельно и кратно зонам симметрии кодированных изображений при помощи линзового контрольного растраУстройство в процессе изготовления стереоиллюстраций работает на принципе визуального определения положения фиксированной линии наведения в промежутке между непрозрачными элементами муарового изображения.Сначала при настройке технологического режима обеспечивают точное совмещение линзового растра с кодированным печатным изображением, при котором фиксированная линия 2 наведения занимает симметричное положение в промежутке между смежными муаровыми полосами 4 (фиг,1).В процессе изготовления стереоиллюстраций возможно отклонение от точного совмещения, что приводит к визуально различному изменению положения5фиксированной линии наведения в промежутке между муаровыми полосами. Нафиг. 3 и 2 представлены максимальнодопустимые. угловое и параллельноенесовмещения линзового растра с кодированным изображением, обусловленныетехническим допуском 3 . При контролесовмещения допускается визуальноеотклонение фиксированной линии наведения в промежутке, равное по величине и противоположное по направлению,показанному на фиг.3 и 2,Если в процессе изготовления стереоиллюстраций линия наведения пересекает непрозрачные элементы муарового изображения, это является сигналом о превышении допуска на несов мещение и о необходимости ввести коррекцию в технологический процесс. Формула изобретения 3/4 г.-28ш -ык "р Рширина фиксированной линиинаведения,период системы линий,период линзового растра,технический допуск на несовмещение линзового растра. икСр -3 Устройство для совмещения кодированного изображения с линзовым растром, включающее систему линий и фиксированную линию наведения, о .т л ич а ю щ е е с я тем, что, с целью повышения точности и надежности контроля совмещения, ширина линии наведения выбирается из соотношения1383275 Составитель Л, Безпрозванный Техред А,Кравчук Корректор М. Демчик Редактор Е. Папп Тираж 442ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Подписное Заказ 1294/44 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4
