Способ определения равномерности смешивания синтетических волокон при получении нетканых материалов

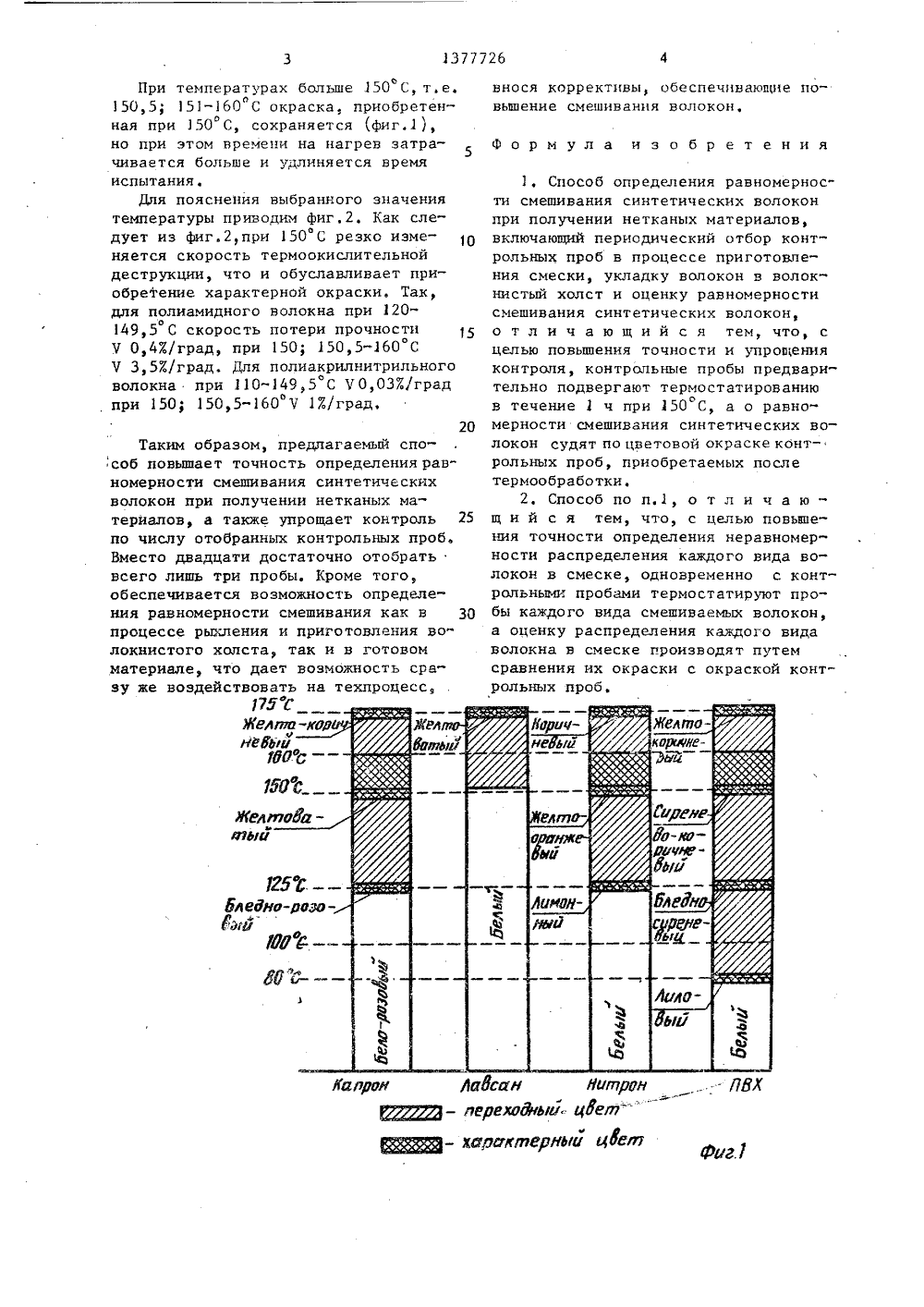

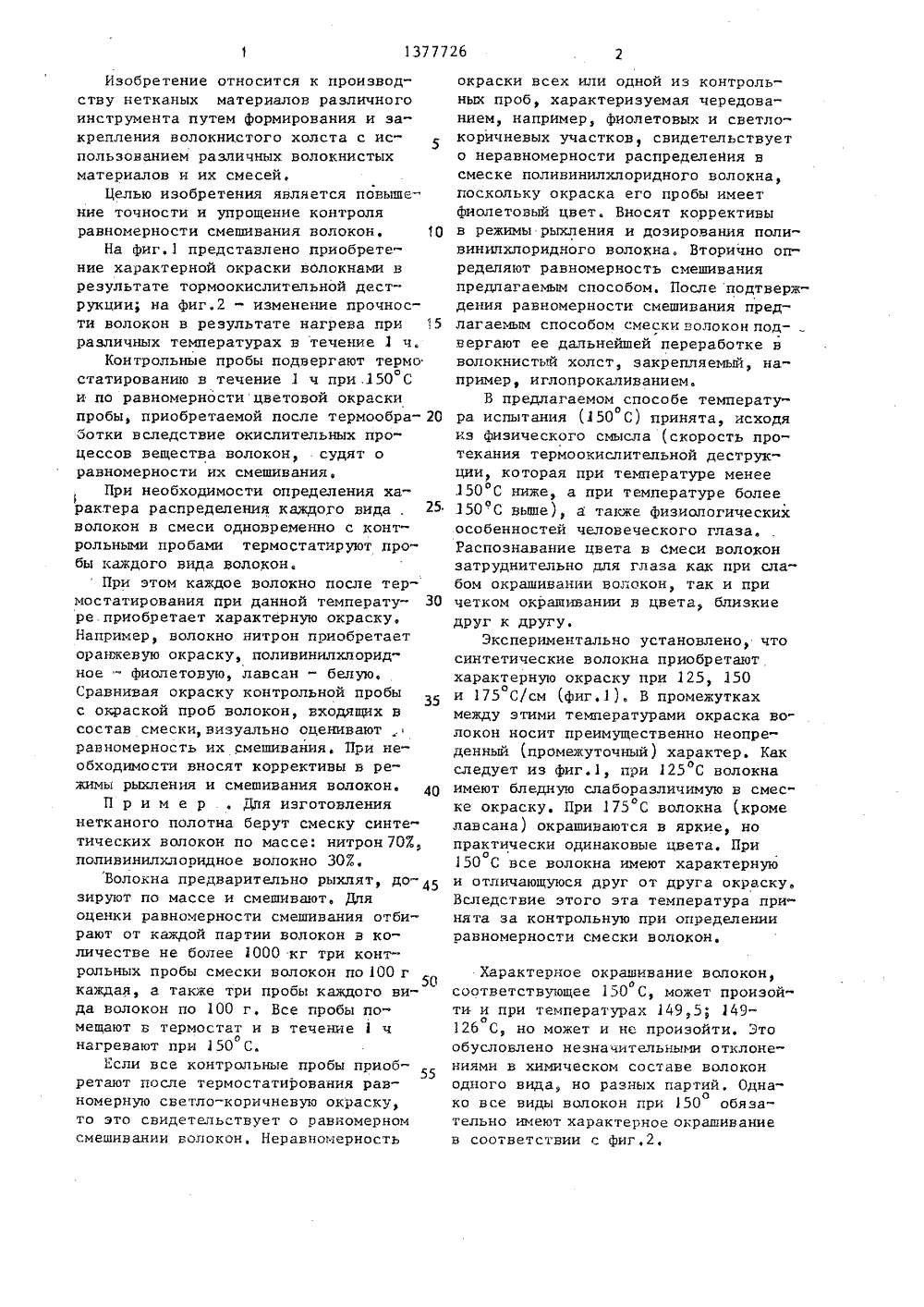

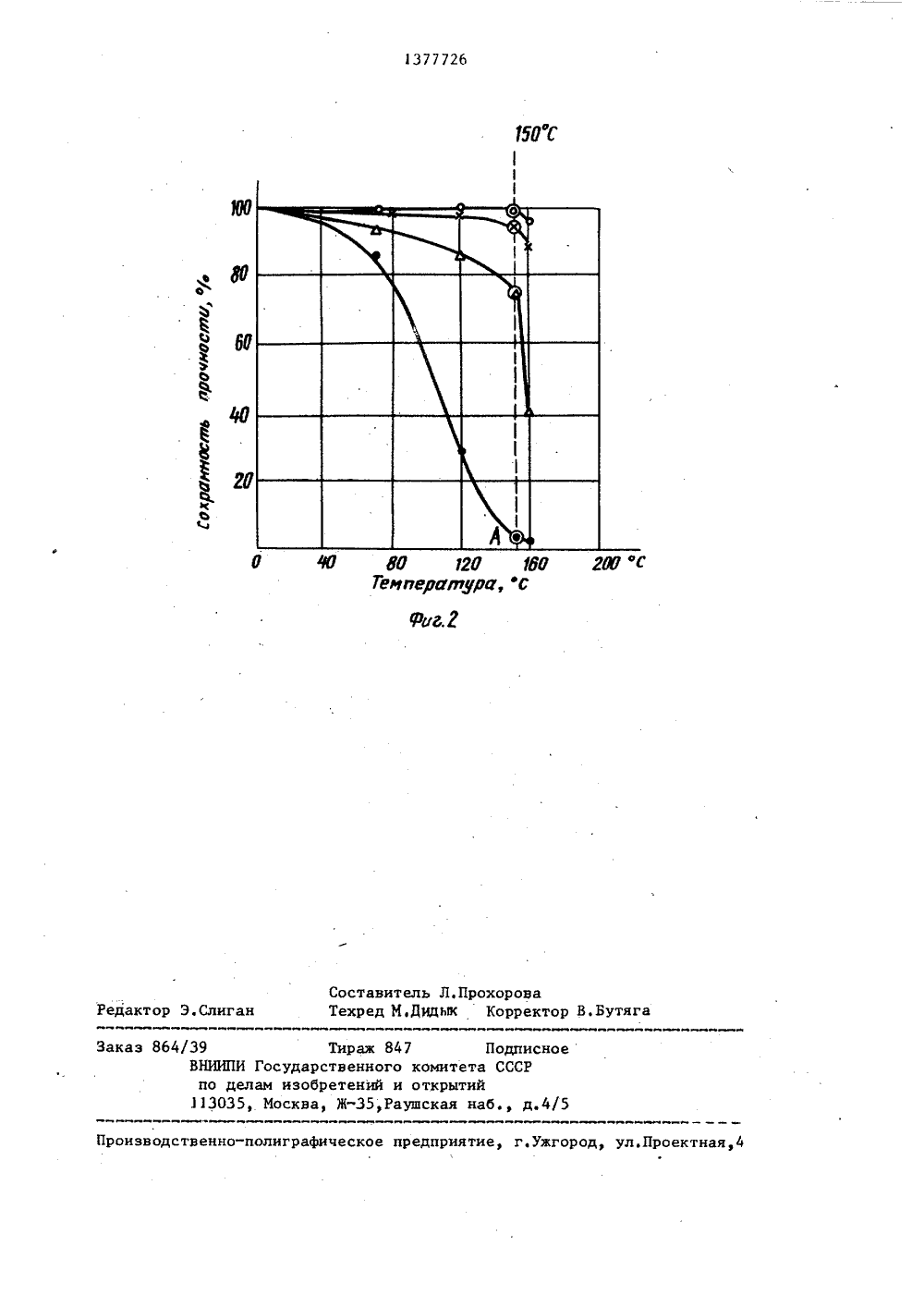

(51) ТЕН ЕТЕЛЬСТВ К АВТОРСКОМ е. РНОСОКОНОВ 57) Изоводствуного ас СУДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗО(56) Технология производства нетканых материалов. М,: Легкая и пип 1вая промышленность, 1982, с,26-2),54) СПОСОБ ОПРЕДЕЛЕНИЯ РАВНОМЕТИ СМЕШИВАНИЯ СИНТЕТИЧЕСКИХ ВОЛПРИ ПОЛУЧЕНИИ НЕТКАНЫХ МАТЕРИАЛ етение относится к произтканых материалов различтимента путем формирования и закрепления волокнистого холста с использованием различных волокнистых материалов и их смесей. Цель изобретения - повышение точности и упрощение контроля равномерности смешивания волокон. Суть способа заключается в следующем. Волокна предварительно рыхлят, дозируют по массе и смешивают. Для оценки равномерности смешивания отбирают от каждой партии волокон в три контрольных пробы смеси, а также по три пробы каждого вида волокон. Все пробы помещают в термостат и в течение 1 ч нагревают прио150 С. Значительно упрощается контроль равномерности распределения волокон каждого вида в объеме волокнис" того холста. Вместо 20 контрольных проб достаточно отобрать лишь 3 пробы. 1 з.п.ф-лы, 2 ил.Изобретение относится к производству нетканых материалов различногоинструмента путем формирования и закрепления волокнистого холста с использованием различных волокнистыхматериалов и их смесей,Целью изобретения является повышение точности и упрощение контроляравномерности смешивания волокон. 10На фиг.1 представлено приобретение характерной окраски волокнами врезультате тормоокислительной деструкции; на фиг.2 - изменение прочнос"ти волокон в результате нагрева при 15различных температурах в течение 1 ч.Контрольные пробы подвергают термоостатированию в течение 1 ч при .150 Си по равномерности цветовой окраскипробы, приобретаемой после термообработки вследствие окислительных процессов вещества волокон, судят оравномерности их смешивания.При необходимости определения ха.рактера распределения каждого вида, 25волокон в смеси одновременно с контрольными пробами термостатируют пробы каждого вида волокон,При этом каждое волокно после термостатирования при данной температуре приобретает характерную окраску.Например, волокно нитрон приобретаеторанжевую окраску, поливинилхлоридное - фиолетовую, лавсан - белую.Сравнивая окраску контрольной пробыс окраской проб волокон, входящих всостав смески, визуально оценивают ,равномерность их смешивания. При необходимости вносят коррективы в режимы рыхления и смешивания волокон. 40П р и м е р . Дпя изготовлениянетканого полотна берут смеску синтетических волокон по массе; нитрон 707.,поливинилхлоридное волокно ЗОБ.Волокна предварительно рыхлят, дозируют по массе и смешивают, Дляоценки равномерности смешивания отбирают от каждой партии волокон в количестве не более 1000 .кг три контрольных пробы смески волокон по 100 гкаждая, а также три пробы каждого вида волокон по 100 г. Все пробы помещают в термостат и в течение 1 чнагревают при 150 С.Если все контрольные пробы приобретают после термостатирования равномерную светло-коричневую окраску,то это свидетельствует о равномерномсмешивании волокон, Неравномерность окраски всех или одной из контрольных проб, характеризуемая чередованием, например, Фиолетовых и светло- коричневых участков, свидетельствует о неравномерности распределейия в смеске поливинилхлоридного волокна, поскольку окраска его пробы имеет фиолетовый цвет. Вносят коррективы в режимы рыхления и дозирования поливинилхлоридного волокна. Вторично определяют равномерность смешивания предлагаемым способом. После подтверждения равномерности смешивания предлагаемым способом смески волокон подвергают ее дальнейшей переработке в волокнистый холст, закрепляемый, например, иглопрокаливанием.В предлагаемом способе температуора испытания (150 С) принята, исходя из физического смысла скорость протекания термоокислительной деструкции, которая при температуре менее 3 50 С ниже, а при температуре более 350 С выше), а также Физиологических особенностей человеческого глаза. Распознавание цвета в смеси волокон затруднительно для глаза как при слабом окрашивании волокон, так и при четком окрашивании в цвета близкие друг к другу.Экспериментально установлено, что синтетические волокна приобретают характерную окраску при 125, 150 и 175 С/см (фиг.1). В промежутках между этими температурами окраска во" локон носит преимущественно неопреденный промежуточный) характер. Как следует из фиг.1, при 125 С волокна имеют бледную слаборазличимую в смес" ке окраску. При 175 С волокна кроме лавсана) окрашиваются в яркие, но практически одинаковые цвета, Приа150 С все волокна имеют характерную и отличающуюся друг от друга окраску. Вследствие этого эта температура принята за контрольную при определении равномерности смески волокон. Характерное окрашивание волокон,осоответствующее 150 С, может произойти и при температурах 149,5; 14912 б С, но может и нс произойти. Зтообусловлено незначительными отклонениями в химическом составе волоконодного вида но разных партий. Однаооко все виды волокон при 150 обязательно имеют характерное окрашиваниев соответствии с фиг,2,13 7726 50 С Составитель Л.ПрохороваТехред М,ДИдык Корректор В.Бутяга едактор Э.Слиг каз 864/39 ТВНИИПИ Государст по делам изобре 113035, Москва,раж 847енного комитетений и открыти
