Оптоэлектронный сумматор по модулю р

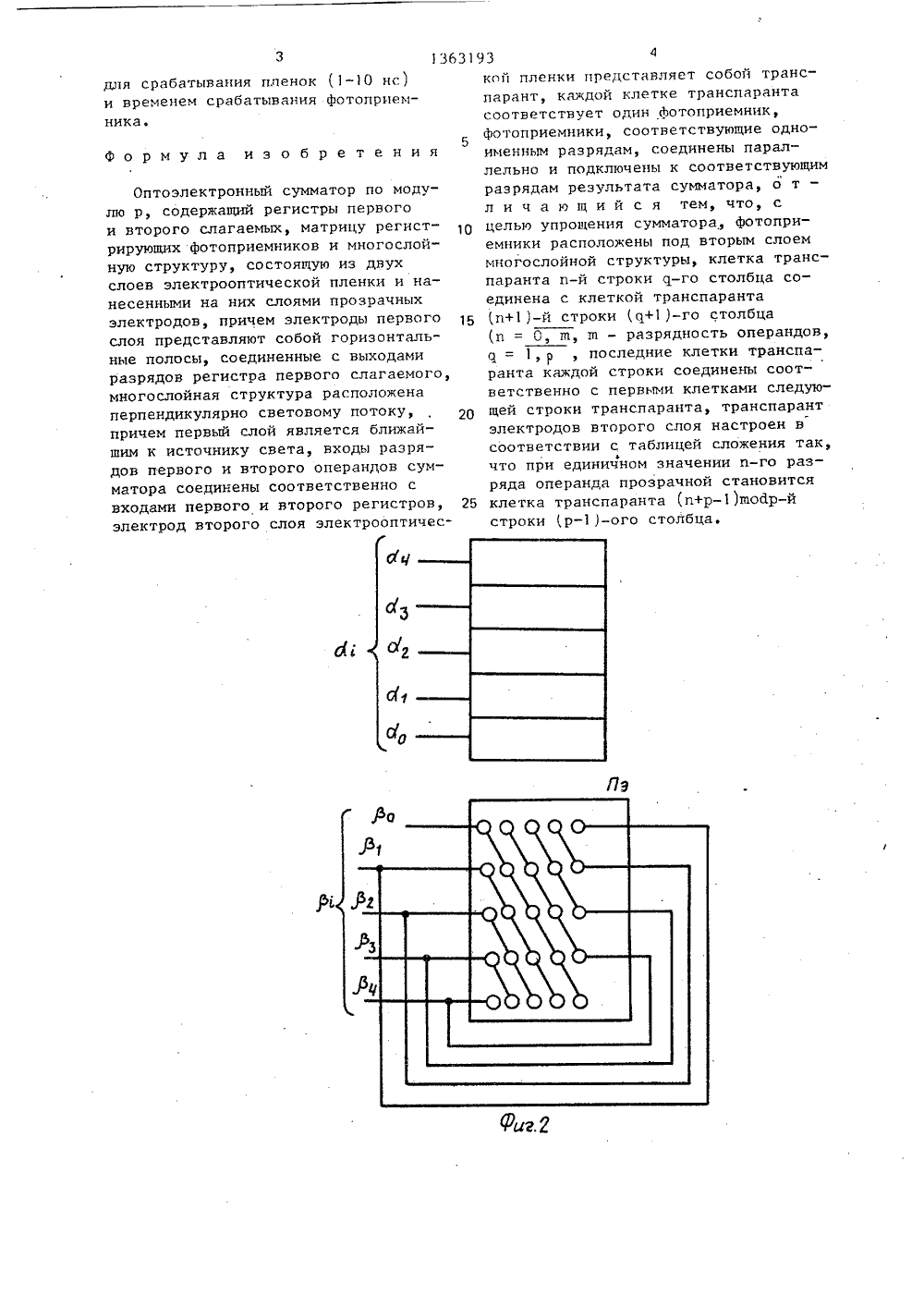

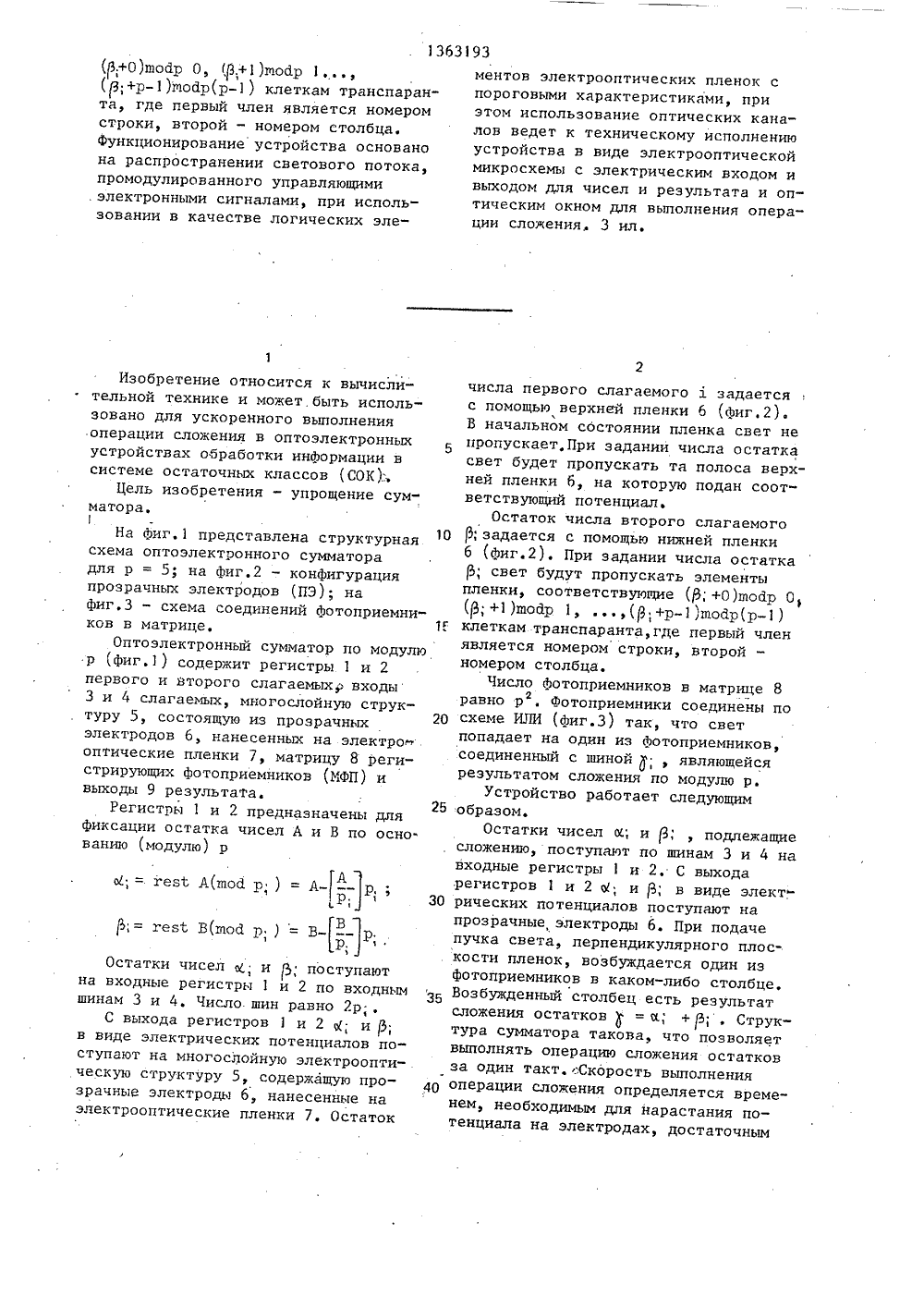

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК И 9) 1)46 06 Р 7/5 фиг;.М9 ДЯ,фф 7 ф.ОПИСАНИЕ ИЗОБРЕТЕК А ВТОРСНОМУ С 8 ИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) ОПТОЭЛЕКТРОННЫЙ СУММАТОР ПОМОДУЛЮ Р(57) Изобретение относится к вычислтельной технике и может быть использовано для ускоренного выполнения1 операции сложения в оптоэлектронныхустройствах обработки информации всистеме остаточных классов (СОК). Цель изобретения - упрощение устройства, Оптоэлектронное устройство содержит многослойную структуру 5,каждый слой которой выполнен в видеуправляемого прозрачного электрода6 заданной конфигурации, нанесенногона тонкую электрооптическую пленку7, и матрицу дзотоприемников 8, объединенных по схеме или в таблицуответов. Горизонтальные полосы прозрачного электрода верхнего слоясоединены с разрядами регистра первого слагаемого. Разряды регистравторого слагаемого соединены с прозрачным электродом нижнего слоя,причем при высоком потенциале наразряде 5 прозрачными становятся элементы слоя, соответствующие(3;+р)шойр(р) клеткам транспаранта, где первый член является номеромстроки, второй - номером столбца.функционирование устройства основанона распространении светового потока,промодулированного управляющимиэлектронными сигналами, при использовании в качестве логических элеИзобретение относится к вычисли" тельной технике и может быть использовано для ускоренного выполнения операции сложения в оптоэлектронных устройствах обработки информации в системе остаточных классов (СОК).Цель изобретения - упрощение сумматора.На фиг,1 представлена структурная схема оптоэлектронного сумматора для р = 5; на фиг,2 - конфигурация прозрачных электродов (ПЭ); на фиг,З - схема соединений фотоприемников в матрице.Оптоэлектронный сумматор по модулю р (фиг,1) содержит регистры 1 и 2 первого и второго слагаемых входы 3 и 4 слагаемых, многослойную структуру 5, состоящую из прозрачных электродов 6, нанесенных на электро оптические пленки 7, матрицу 8 реги" стрирующих фотоприемников (ИФП) и выходы 9 результата.Регистры 1 и 2 предназначены для фиксации остатка чисел А и В по осно. ванию (модулю) р ы.; = гея 1 А(шой р ) = А- -ГАр.) Остатки чисел м.; и ; поступают на входные регистры 1 и 2 по входным шинам 3 и 4. Число.шин равно 2 р;.С выхода регистров 1 и 2 М; и ф; в виде электрических потенциалов поступают на многослойную электрооптическую структуру 5, содержащую прозрачные электроды 6, нанесенные на электрооптические пленки 7. Остаток 5 1 О 1 г, 20 25 ментов электрооптических пленок спороговыми характеристиками, приэтом использование оптических каналов ведет к техническому исполнению устройства в виде электрооптической микросхемы с электрическим входом и выходом для чисел и результата и оптическим окном для выполнения операции сложения, 3 ил. числа первого слагаемогозадаетсяс помощью верхней пленки б (фиг.2).В начальном состоянии пленка свет непропускает,При задании числа остаткасвет будет пропускать та полоса верхней пленки 6, на которую подан соот"ветствующий потенциал.Остаток числа второго слагаемого; задается с помощью нижней пленки6 (фиг.2). При задании числа остаткасвет будут пропускать элементыпленки, соответствующие+0)шойр 01(; +1)шойр 1,(,+р)шойр(р)клеткам транспаранта,где первый членявляется номером строки, второй -номером столбца.Число фотоприемников в матрице 8равно р . Фотоприемники соединены по2схеме ИЛИ (фиг.З) так, что светпопадает на один из фотоприемников,соединенный с шиной, являющейсярезультатом сложения по модулю р.Устройство работает следующимобразом,Остатки чисел ж; и ; , подлежащиесложению, поступают по шинам 3 и 4 навходные регистры 1 и 2, С выходарегистров 1 и 2 М; и ф; в виде элект" рических потенциалов поступают на прозрачные электроды 6. При подачепучка света, перпендикулярного плоскости пленок, возбуждается один изфотоприемников в каком-либо столбце,Возбужденный столбец есть результат сложения остатков= к; + 3; . Структура сумматора такова, что позволяет выполнять операцию сложения остатковза один такт.:Скорость выполнения операции сложения определяется временем, необходимым для нарастания потенциала на электродах, достаточным13631для срабатывания пленок (1-10 нс) и временем срабатывания фотоприемника.5Формула изобретенияОптоэлектронный сумматор по модулю р, содержащий регистры первого и второго слагаемых, матрицу регистрирующих фотоприемников и многослойную структуру, состоящую из двух слоев электрооптической пленки и нанесенными на них слоями прозрачных электродов, причем электроды первого слоя представляют собой горизонтальные полосы, соединенные с выходами разрядов регистра первого слагаемого, многослойная структура расположена перпендикулярно световому потоку, причем первый слой является ближайшим к источнику света, входы разрядов первого и второго операндов сумматора соединены соответственно с входами первого и второго регистров, 25 электрод второго слоя электрооптичес 93 4кой пленки представляет собой транспарант, каждой клетке транспарантасоответствует один фотоприемник,фотоприемники, соответствующие одноименным разрядам, соединены параллельно и подключены к соответствующимразрядам результата сумматора, о т -л и ч а ю щ и й с я тем, что, сцелью упрощения сумматора, фотоприемники расположены под вторым слоеммногослойной структуры, клетка транспаранта и-й строки о-го столбца соединена с клеткой транспарантап+1)-й строки 1+1)-го столбцап = О, ш, ш - разрядность операндов,о = 1,, последние клетки транспаранта каждой строки соединены соответственно с первыми клетками следующей строки транспаранта, транспарантэлектродов второго слоя настроен всоответствии с таблицей сложения так,Фчто при единичном значении л-го разряда операнда прозрачной становитсяклетка транспаранта (п+р)шойр-йстроки р)-ого столбца,1363193,ставитель М.Есенихред А.Кравчук Корректор Г.Решетник едактор А.Доли Заказ 6363/ Производственно-полиграфическое предприятие, г.ужгор роектная,40 Тираж 671 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РаувПодписноеомитета СССРоткрытийкая наб д.4/
