Устройство коррекции репродуцируемых изображений

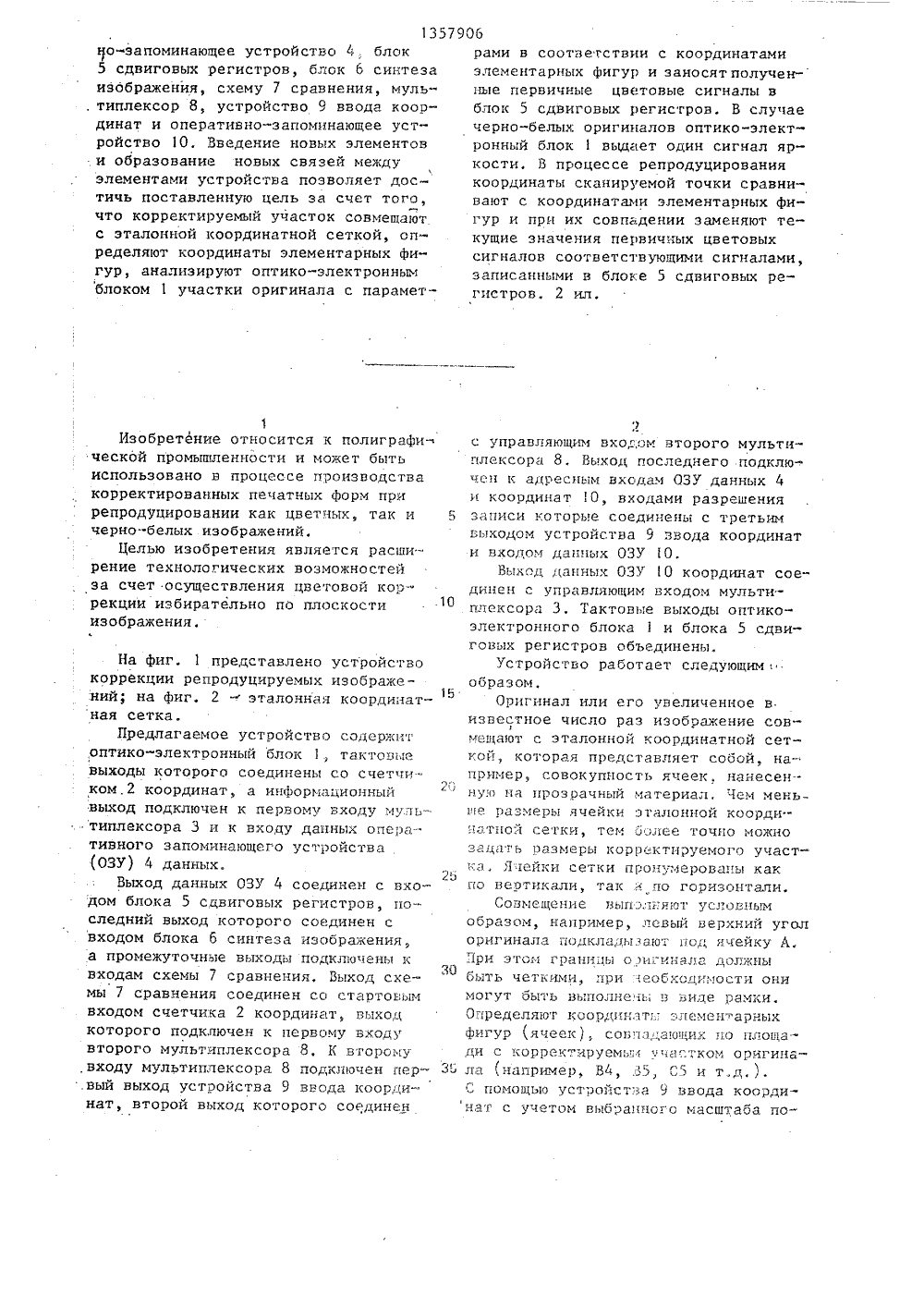

(51)4 0 ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 24-10 юл. Фециальиграфи струк ное о по ского маши Шпигел (088.8 т ФРГ 3/00, ЕР У 0 1/46,У 2445651,1976.1115045,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(21) 38987 (22) 22,05 (46) 07.12 (71) Одесс торское бю строения (72) А.Р. (53) 655.3 (56) Патен кл. С 03 РПатент кл. Н 04 И(54) УСТРОЙСТВО КОРРЕКЦИИ РЕПРОДУЦИРУЕЯЫХ ИЗОБРАЖЕНИЙ(57) Изобретение относится к полигрфической промышленности и может бытиспользовано в процессе производства корректированных печатных Форм препродуцировании как цветных, так ичерно-белых изображений. Цель изобртения - расширение технологическихвозможностей, Устройство содержитоптико-электронный блок 1, счетчиккоординат, мультиплексор 3,оператив135 о запоминающее устройство 4, блок 5 сдвиговых регистров, блок 6 синтеза изображения, схему 7 сравнения, мультиплексор 8, устройство 9 ввода координат и оперативно-запоминающее устройство 1 О, Введение новых элементов и образование новых связей между элементами устройства позволяет достичь поставленную цель за счет тога, что корректируемый участок совмещают с эталонной координатной сеткой, определяют координаты элементарных фигур, анализируют оптико-электронным блоком 1 участки оригинала с параметрами в соответствии с координатамиэлементарных Фигур и занасятполучен-ные первичные цветовые сигналы вблок 5 сдвиговых регистров. В случаечерно-белых оригиналов оптико-электронный блок 1 выдает один сигнал яркости, Б процессе репродуцированиякоординаты сканируемой точки сравнивают с координатами элементарных фигур и при их совпадении заменяют текущие значения первичных цветовыхсигналов соответствующими сигналами,записанными в блоке 5 сдвиговых регистров, 2 ил, Изобретение относится к полиграфи ческой промьшленнасти и мажет быть использовано в процессе производства корректированных печатных Форм при репродуцировании как цветных, так и чернобелых изображений.Целью изобретения является расширение технологических возможностей за счет осуществления цветовой коррекции избирательно по плоскости изображения. На фиг. 1 представлено устройствокоррекции репродуцируемых изображении; на фиг. 2 -" эталонная координатбная сетка,Предлагаемое устройство содержитоптико-электронный блок 1, тактовыевыходы которога соединены со счетчиком.2 координат, а инФормационный2выход подключен к первому входу мультиплексора 3 и к входу данных опера-.тивного запоминающего устройства(ОЗУ) 4 данных.Выход данных ОЗУ 4 соединен с входом блока 5 сдвиговых регистров, последний выход которого соединен свходом блока б синтеза изображения,а промежуточные выходы подключены к30входам схемы 7 сравнения, Выход схе. -мы 7 сравнения соединен са стартовьмвходом счетчика 2 координат, выходкоторого подключен к первому входувторого мультиплексора 8, К второму.вый выход устройства 9 ввода коорди-нат, второй выход которого соединен с управляющим входом второго мультилексора 8, Бь 1 ход последнего подключен к адресным входам ОЗУ данных 4 и координат О, входами разрешения записи которые соединены с третьим выходам устройства 9 звода координат и входам данных ОЗУ 10.Выход данных ОЗУ 1 О координат соединен с управляющи входом мульти"плексара 3, Тактовые выходы оптикоэлектронного блока 1 и блока 5 сдвиговых регистров объединены,Устройство работает следующим;образом.Оригинал или ега увеличенное в.известное число раз изображение совмещают с эталонной координатной сеткой, которая представляет собой, напрмер, совокупность ячеек, нанесен ную на прозрачный материал, Чем меньше размеры ячеики эт лонной каордии.той сетки, тем баее точно можнозадать размеры корректируемого участка, Ячейки сетки про,",ероиапы какпо вертикали, так и по горизонтали,Совмещение вьпо.п. яют ус.авнымобразом, например, левый верхний уголоригинала подкладьзаот иад ячейку Л,ри этомраницы О пинала должныбыть четкими при .еабхапимост анимогут быть выпалнеиь; в виде рамки,Определяют координат, алеман-арныхФигур (ячеек) совпадающих па плапади с корректируемь 1 уча;ком аригинала (например, Б 4, 35, С 5 и т,п,.1,С помощью устройства 9 ввода координат с учетом выбранного масштаба по13579 3очередно набирают координаты всехячеек, составляющих корректируемыйучасток оригинала, при этом устанав -3ливают мультиплексор 8 в положение,при котором первый выход устройства9 ввода координат соединяется с входом адреса ОЗУ 4 данных (для уменьшения времени задания информации с.устройства 9 ввода координат в немможет быть предусмотрена возможность 1 Озадавать крайние координаты строк,покрывающих область с одинаковым желательным цветом).В процессе анализа точки с желательным цветом отыскивают на оригинале либо в атласе цветов точку с желательными параметрами. При этом оптико-электронный блок 1 вырабатываетпервичные цветовые сигналы К, 3, С,которые заводятся в ОЗУ данных 4, на жимают на пульте устройства 9 вводакоординат кнопку записи и данныЕ записывают в ОЗУ 4 по адресу, соответствующему координатам корректируемойточки. Одновременно в ОЗУ 10 координат по тому же адресу записывается логическая единица, По окончаниизанесения данных в ОЗУ 4 и 10 нажимают кнопку чтения на пульте устройства9 ввода координат и переводят мульти плексор 8 в верхнее. положение,В процессе репродуцирования оптико-электронный блок 1 выдает на тактовые входы счетчика 2 координат сигналы о номере строки и номере элемен та изображения в пределах этой строкипри развертывании оригинала. Крометого, опТико-электронный блок 1 выдает через мультиплексор 3 на входблока 5 сдвиговых регистров сигналы 40триады первичных цветов для каждогоэлемента иэображения (в цифровом виде). В блоке 5 сдвиговых регистровнакапливается информация о цвете рядаэлементов изображения. Репродуцирова ние начинается вне оригинала, Еслиряд анализируемых оптико-электроннымблоком 1 точек не захватывает оригинал, все элементы изображения одинаковы, значит, одинаковы триады цвето вых сигналов, что фиксируется схемой7 сравнения,-на входы которой поступают данные с промежуточных выходовблока 5 сдвиговых регистров. Еслипри анализе захватывается оригинал, 55сигналы на промежуточных выходах блока 5 сдвиговых регистров становятсяразными и схема 7 сравнения выдает Об 4на вход счетчика 2 координат старто- вый импульс, начиная с которого счетчик 2 координат считает строки и элементы изображения и пересчитывает их в координаты анализируемой точки, Эти координаты с выхода счетчика 2 координат через мультиплексор 8 поступают на адресные входы ОЗУ 4 и 10. Если появляются координаты, по которым ранее занесены данные в эти ОЗУ, на выходе ОЗУ О координат появляется логическая единица, которая переводит мультиплексор 3 в нижнее по схеме положение. На выходе ОЗУ 4 данных появляются данные (ранее записанные по этому адресу), которые че" рез мультиплексор 3 поступают на блок 5 сдвиговых регистров, т.е. на элементах заданного участка происходит замена текущих первичных цветовых сигналов, соответствующих нежелатель- ным цветам, на цветовые сигналы, соответствующие желательным цветам.С выхода блока 5 сдвиговых регистров первичные цветовые сигналы поступают на вход блока б синтеза изображения, выход которого является сигналом записи цветоделительной фотоформы.Размеры ячейки эталонной координатной сетки могут быть увеличены, если переключение мультиплексора 3 на желательный цвет происходит в случае нахождения оптико-электронного блока в заданных координатах и получения заданных нежелательных цветовых сигналов.1 Последнее реализуется, если в дополнительное ОЗУ (не показано) по адресам, соответствующим нежелательным цветам, заносится логическая единица (аналогично как в ОЗУ 10). Выходные сигналы ОЗУ 1 О и дополнительного ОЗУ подключаются к управляющему входу мультиплексора 3 через схему И. В этом случае при сравнительно грубом задании координат можно получить четкие границы корректируемого уча-., стка. Указанное относится к случаю репродуцирования цветных оригиналов; В случае черно-белых оригиналов оптико-электронный блок выдает не три цветовых сигнала, а один сигнал яр-. кости (плотности). Коррекция в этом случае является градационной, Принцип работы сохраняется,аказ 5996/4Тираж 421 ВНИИПИ Государственного по делам изобретений иПодписноеомитета СССРоткрытийская наб., д, 4/5 Производственно-полиграфическое предприятие г, Ужгород, ул, Проектная, 4 5 135790Формула и з о б р е т е н и я Устройство коррекции репродуцируемых иэображений, включающее оп 5 тико"электронныи блок, информационные выходы которого через один из входов первого мультиплексора подключены к блоку синтеза изображения, а два тактовых выхода подсоединены к 10 счетчику координат, два оперативных запоминающих устройства данных цвета и координат корректируемого цвета и схему сравнения, своим выходом соединенную со счетчиком координат, о тл и ч а ю щ е е с я тем, что, с целью расширения технологических воэможностей эа счет осуществления цветовой коррекции избирательно по плоскости изображения, в устройство до- полнительно введены блок сдвиговых регистров, устройство ввода координат и второй мультиплексор, причем блок сдвиговых регистров своим входом подключен к выходу первого мульти Ь плексора, своими промежуточными выходами - к схеме сравнения и последб6ним выходом - к блоку синтеза изображения, синхровходы блока сдвиговыхрегистров объединены с тактовымивыходами оптико-электронного блока,второй мультиплексор своим первымвходом подключен к выходу счетчикакоординат, вторым входом - к первомувыходу устройства ввода координат,а управляющим входом - к второму выходу устройства ввода координат, выход второго мультиплексора объединен с адресными входми обоих оперативных запоминающих устройство, третий выход устройства ввода координатобъединен с входами разрешения записи обоих оперативных запоминающихустройств и входом данных второгооперативного запоминающего устройства, при этом вход данных первогооперативного запоминающего устройства подключен к выходу оптико-электраиного блока, а его выход к второму входу первого мультиплексора,управляющий вход которого подключенк выходу второго оперативного запоминающего устройства,б 7 8 9 10
