Устройство для сортирования сыпучих материалов

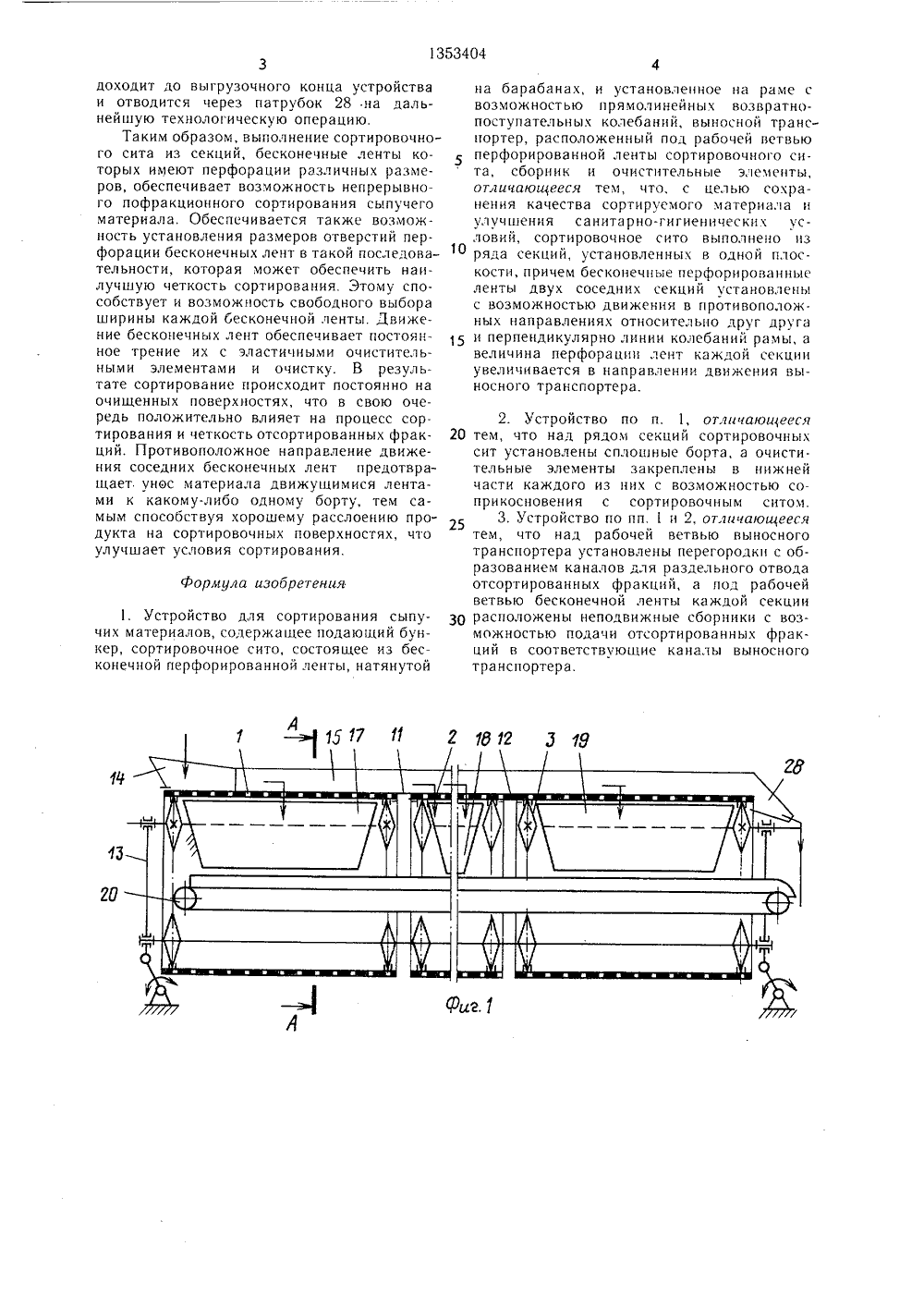

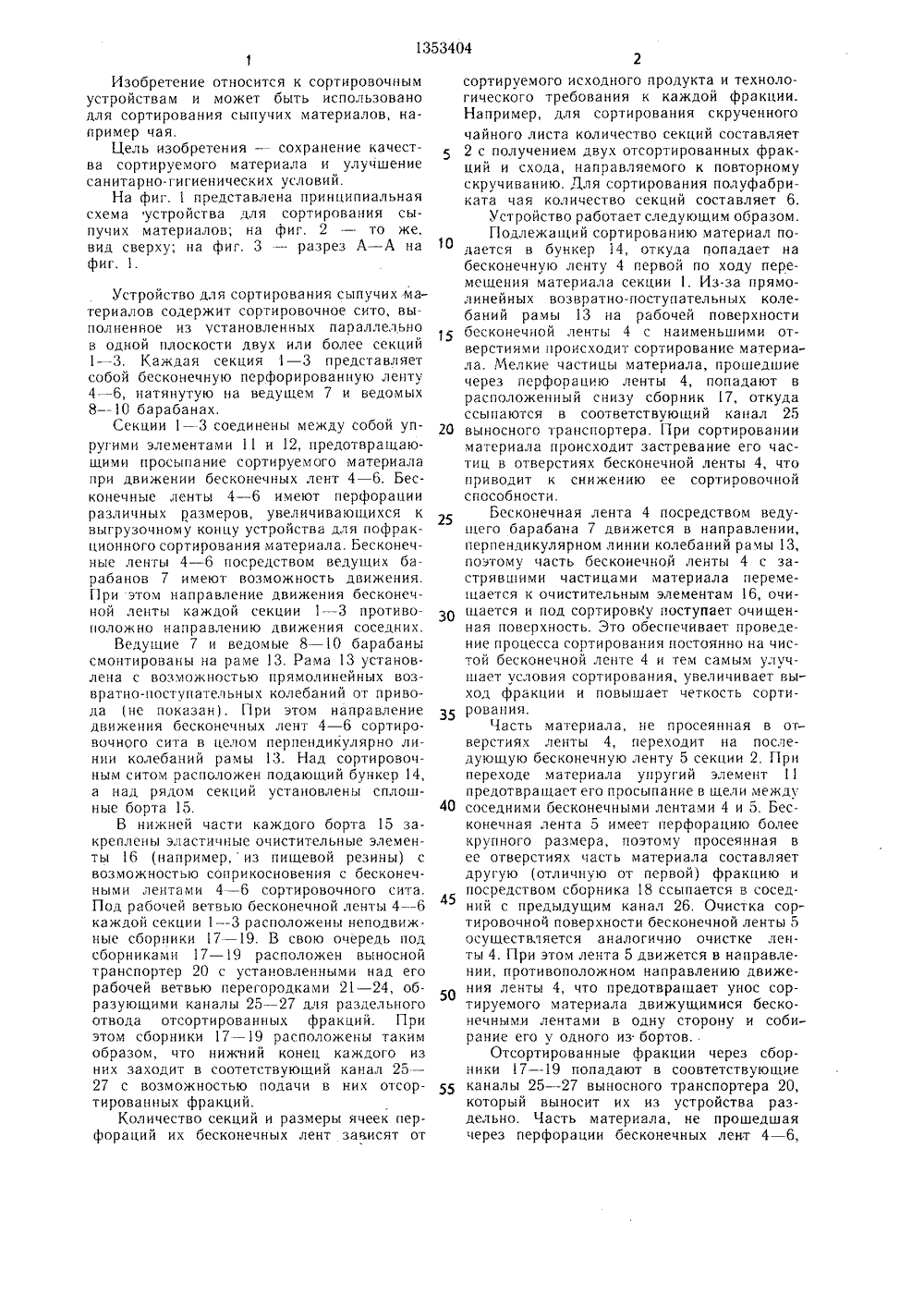

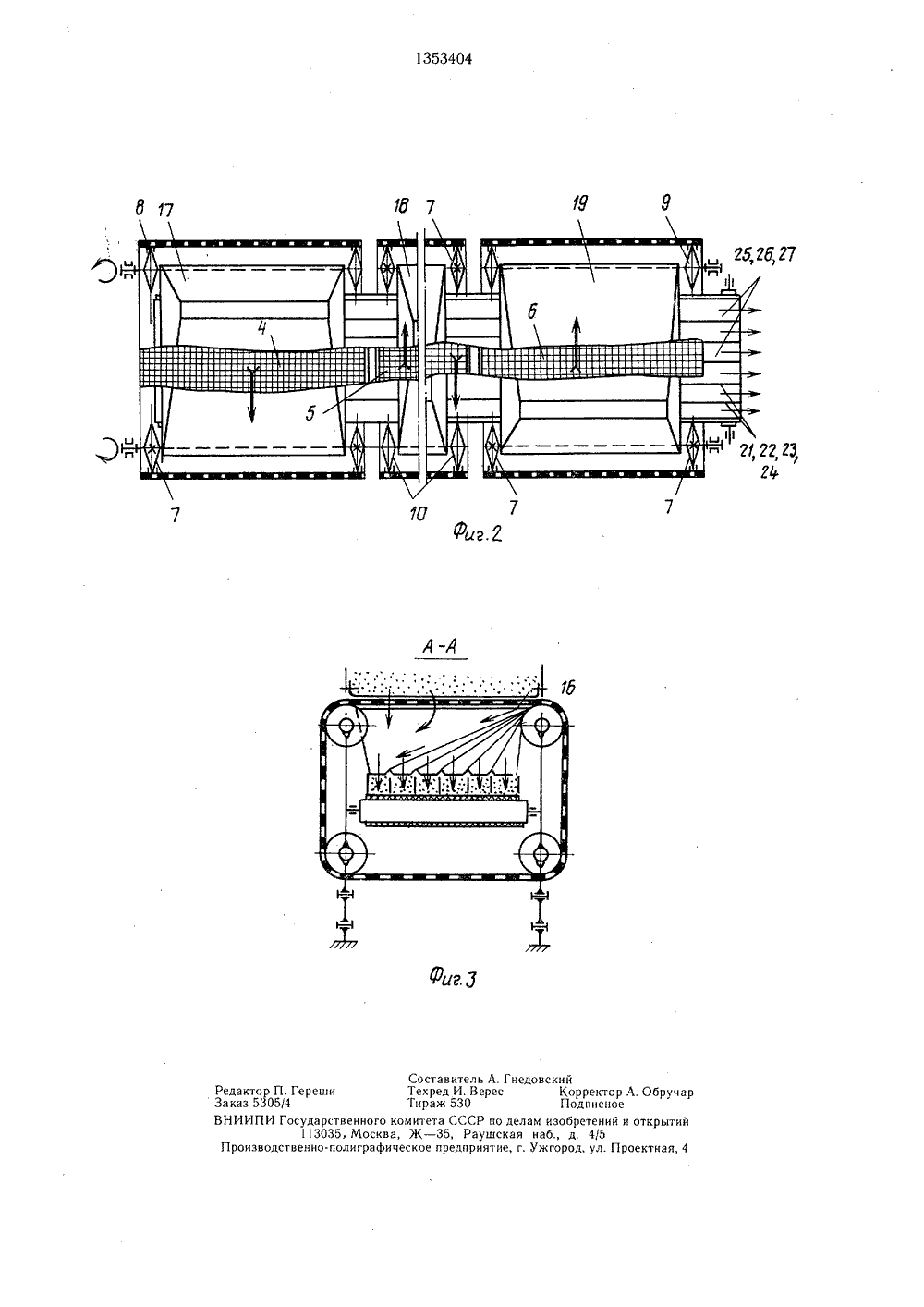

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 1% (1 353 зц 4 А 23 Г 3/О 7 В 13 04 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ОПИСАНИЕ ИЗО К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Грузинский политехнический институт им. В. И. Ленина(56) Джомарджидзе Г. С. Новые технологические схемы и машины в чайной пром ы шлеи иост и. П.П.М., 1966, с. 202 - 203.Чай. Реферативный сборник ГрузНИИНТИ, Тбилиси, 1980,4/44, с, 13 - 15, (54) УСТРОЙСТВО ДЛЯ СОРТИРОВАНИЯ СЫПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к сортировочным устройствам и может быть использовано для сортирования сыпучих материалов, например чая. Целью изобретения является сохранение качества сортируемого материала и улучшение санитарно-гигиенических условий. Устройство для сортирования сыпучих материалов содержит подающий бункер с бортами, установленное с возможностью движения сортировочное сито в виде бесконечной перфорированной ленты, натянутой на барабаны, смонтированные на раме, установленной с возможностью прямолинейных возвратно-поступательных колебаний расположенный под рабочей ветвью сортировочного сита выносной транспортер, сборник и очистительные элементы. Новым в заявляемом изобретении является то, что сортировочное сито выполнено из ряда секций, установленных в одной плоскости и соединенных между собой упругими элементами, бесконечные ленты которых имеют перфорации различных размеров, увеличивающихся к выгрузочному концу устройства. Направление движения перфорированных лент перпендикулярно линии колебаний рамы и в каждой секции. противоположно направлению движения соседних перфорированных лент. Продольные борта подающего бункера выполнены сплошными до выгрузочного конца устройства, а в нижней части каждого из них закреплены эластичные очистительные элементы с возможностью соприкосновения с сортировочным ситом. Над рабочей ветвью выносного транспортера установлены перегородки с образованием каналов для раздельного отвода отсортированных фракций, а под рабочей ветвью бесконечной ленты каждой секции расположены неподвижные сборники с возможностью подачи отсортированных фракций в соответствующие каналы выносного транспортера. 2 з.п. флы, 3 ил.Изобретение относится к сортировочным устройствам и может быть использовано для сортирования сыпучих материалов, например чая.Цель изобретения - сохранение качества сортируемого материала и улучшение санитарно-гигиенических условий.На фиг. 1 представлена принципиальная схема устройства для сортирования сыпучих материалов; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А - А на фиг. 1. Устройство для сортирования сыпучих материалов содержит сортировочное сито, выполненное из установленных параллельно в одной плоскости двух или более секций 1 - 3. Каждая секция 1 - 3 представляет собой бесконечную перфорированную ленту 4 - 6, натянутую на ведущем 7 и ведомых 8 - 10 барабанах.Секции 1 - 3 соединены между собой упругими элементами 11 и 12, предотвращаю- шими просыпание сортируемого материала при движении бесконечных лент 4 - 6. Бесконечные ленты 4 - 6 имеют перфорации различных размеров, увеличивающихся к выгрузочному концу устройства для пофракционного сортирования материала. Бесконечные ленты 4 - 6 посредством ведущих барабанов 7 имеют возможность движения. Г 1 ри этом направление движения бесконечной ленты каждой секции 1 - 3 противоположно направлению движения соседних.Ведугцие 7 и ведомые 8 - 10 барабаны смонтированы на раме 13. Рама 13 установлена с возможностью прямолинейных возвратно-поступательных колебаний от привода 1 не показан). При этом направление движения бесконечных лент 4 - 6 сортировочнОго сита в целом перпендикулярно линни колебаний рамы 13. Над сортировочным ситом расположен подающий бункер 14, а над рядом секций установлены сплошные борта 15,В нижней части каждого борта 15 закреплены эластичные очистительные элементы 16 (например,из пищевой резины) с возможностью соприкосновения с бесконечными лентами 4 - 6 сортировочного сита. Под рабочей ветвью бесконечной ленты 4 - 6 каждой секции 1 - -3 расположены неподвижные сборники 17 - 19. В свою очередь под сборниками 17 - 19 расположен выносной транспортер 20 с установленными над его рабочей ветвью перегородками 21 - 24, образующими каналы 25 - 27 для раздельного отвода отсортированных фракций. При этом сборники 17 - 19 расположены таким образом, что нижний конец каждого из них заходит в соотетствуюший канал 25 - 27 с возможностью подачи в них отсортированных фракций.Количество секций и размеры ячеек перфораций их бесконечных лент зависят от 5 1 О 15 20 25 30 35 40 45 50 55 сортируемого исходного продукта и технологического требования к каждой фракции. Например, для сортирования скрученного чайного листа количество секций составляет 2 с получением двух отсортированных фракций и схода, направляемого к повторному скручиванию. Для сортирования полуфабриката чая количество секций составляет 6.Устройство работает следующим образом.Подлежащий сортированию материал подается в бункер 14, откуда попадает на бесконечную ленту 4 первой по ходу перемещения материала секции 1. Из-за прямолинейных возвратно-поступательных колебаний рамы 13 на рабочей поверхности бесконечной ленты 4 с наименьшими отверстиями происходит сортирование материала. Мелкие частицы материала, прошедшие через перфорацию ленты 4, попадают в расположенный снизу сборник 17, откуда ссыпаются в соответствуюший канал 25 выносного транспортера. При сортировании материала происходит застревание его частиц в отверстиях бесконечной ленты 4, что приводит к снижению ее сортировочной способности.Бесконечная лента 4 посредством ведущего барабана 7 движется в направлении, перпендикулярном линии колебаний рамы 3, поэтому часть бесконечной ленты 4 с застрявшими частицами материала перемешается к очистительным элементам 16, очишается и под сортировКу поступает очищенная поверхность. Зто обеспечивает проведение процесса сортирования постоянно на чистой бесконечной ленте 4 и тем самым улучшает условия сортирования, увеличивает выход фракции и повышает четкость сортирования.Часть материала, не просеянная в отверстиях ленты 4, переходит на последующую бесконечную ленту 5 секции 2. При переходе материала упругий элемент1 предотврашает его просыпание в шели между соседними бесконечными лентами 4 и 5. Бесконечная лента 5 имеет перфорацию более крупного размера, поэтому просеянная в ее отверстиях часть материала составляет другую (отличную от первой) фракцию и посредством сборника 18 ссыпается в соседний с предыдущим канал 26, Очистка сортировочноч поверхности бесконечной ленты 5 осуществляется аналогично очистке ленты 4. При этом лента 5 движется в направлении, противоположном направлению движения ленты 4, что предотвращает унос сортируемого материала движущимися бесконечнымн лентами в одну сторону и собирание его у одного из бортов.Отсортированные фракции через сборники 7 - 19 попадают в соовтетствуюшие каналы 25 - 27 выносного транспортера 20, который выносит их из устройства раздельно. Часть материала, не прошедшая через перфорации бесконечных лент 4 - 6, 1353404доходит до выгрузочного конца устройства и отводится через патрубок 28 на дальнейшую технологическую операцию.Таким образом, выполнение сортировочного сита из секций, бесконечные ленты которых имеют перфорации различных размеров, обеспечивает возможность непрерывного пофракционного сортирования сыпучего материала. Обеспечивается также возможность установления размеров отверстий перфорации бесконечных лент в такой последовательности, которая может обеспечить наилучшую четкость сортирования. Этому способствует и возможность свободного выбора ширины каждой бесконечной ленты. Движение бесконечных лент обеспечивает постоянное трение их с эластичными очистительными элементами и очистку. В результате сортирование происходит постоянно на очищенных поверхностях, что в свою очередь положительно влияет на процесс сортирования и четкость отсортированных фракций. Противоположное направление движения соседних бесконечных лент предотвращает унос материала движущимися лентами к какому-либо одному борту, тем самым способствуя хорошему расслоению продукта на сортировочных поверхностях, что улучшает условия сортирования,формула изобретения1. Устройство для сортирования сыпучих материалов, содержащее подающий бункер, сортировочное сито, состоящее из бесконечной перфорированной ленты, натянутой на барабанах, и установленное на раме с возможностью прямолинейных возвратно- поступательных колебаний, выносной транспортер, расположенный под рабочей ветвью перфорированной ленты сортировочного сита, сборник и очистительные элементы, отличающееся тем, что, с целью сохранения качества сортируемого материала ц улучшения санитарно-гигиенических условий, сортировочное сито выполнено цз 10 ряда секций, установленных в одной плоскости, причем бесконечные перфорированные ленты двух соседних секций установлены с возможностью движения в противоположных направлениях относительно друг друга 1 и перпендикулярно линии колебаний рамы, авеличина перфорации лент каждой секции увеличивается в направлении движения выносного транспортера. 2. Устройство по и. 1, отличающееся 20 тем, что над рядом секций сортировочныхсит установлены сплошные борта, а очистительные элементы закреплены в нижней части каждого из цих с возможностью соприкосновения с сортировочным ситом.3. Устройство по пп. 1 ц 2, отличающеесятем, что над рабочей ветвью выносного транспортера установлены перегородкц с образованием каналов для раздельного отвода отсортированных фракций, а под рабочей ветвью бесконечной ленты каждой секции Зо расположены неподвижные сборники с возможностью подачи отсортированных фракций в соответствующие каналы выносного транспортера.1353404 Уб 7 вскииКоррек Подпи ор А. Обручаюеий и открытий ам изобретенаб., д. 4/ Ужгород, ул роектная Редактор П. ГерешиЗаказ 5305/4ВНИИПИ Государственного113035, МосквПроизводственно-полиграф итель А. ГнеИ. Верес530СССР по делРаушскаяедприятие, г Состав Тех ред Тираж омитетаЖ - 35 еское пр
