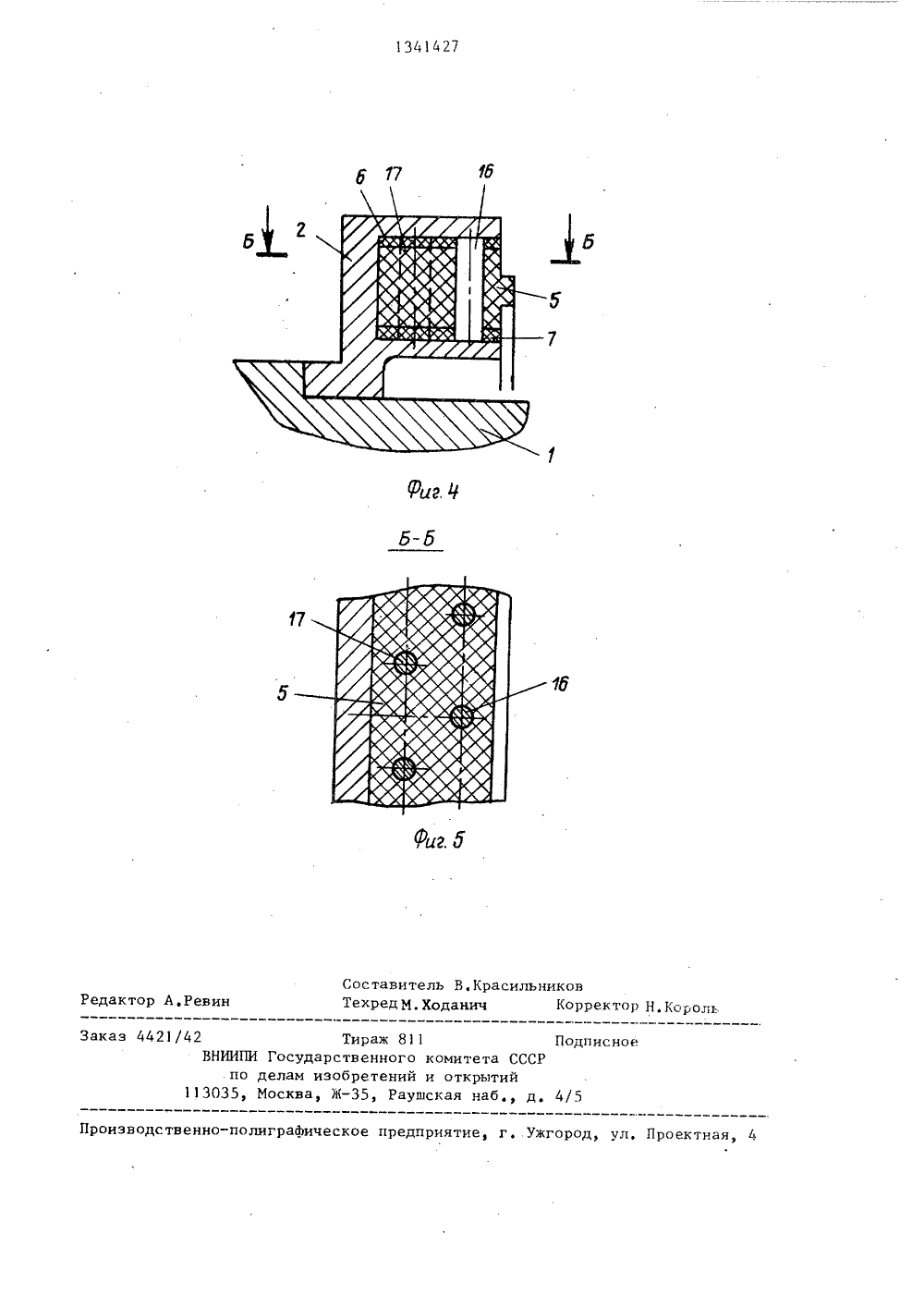

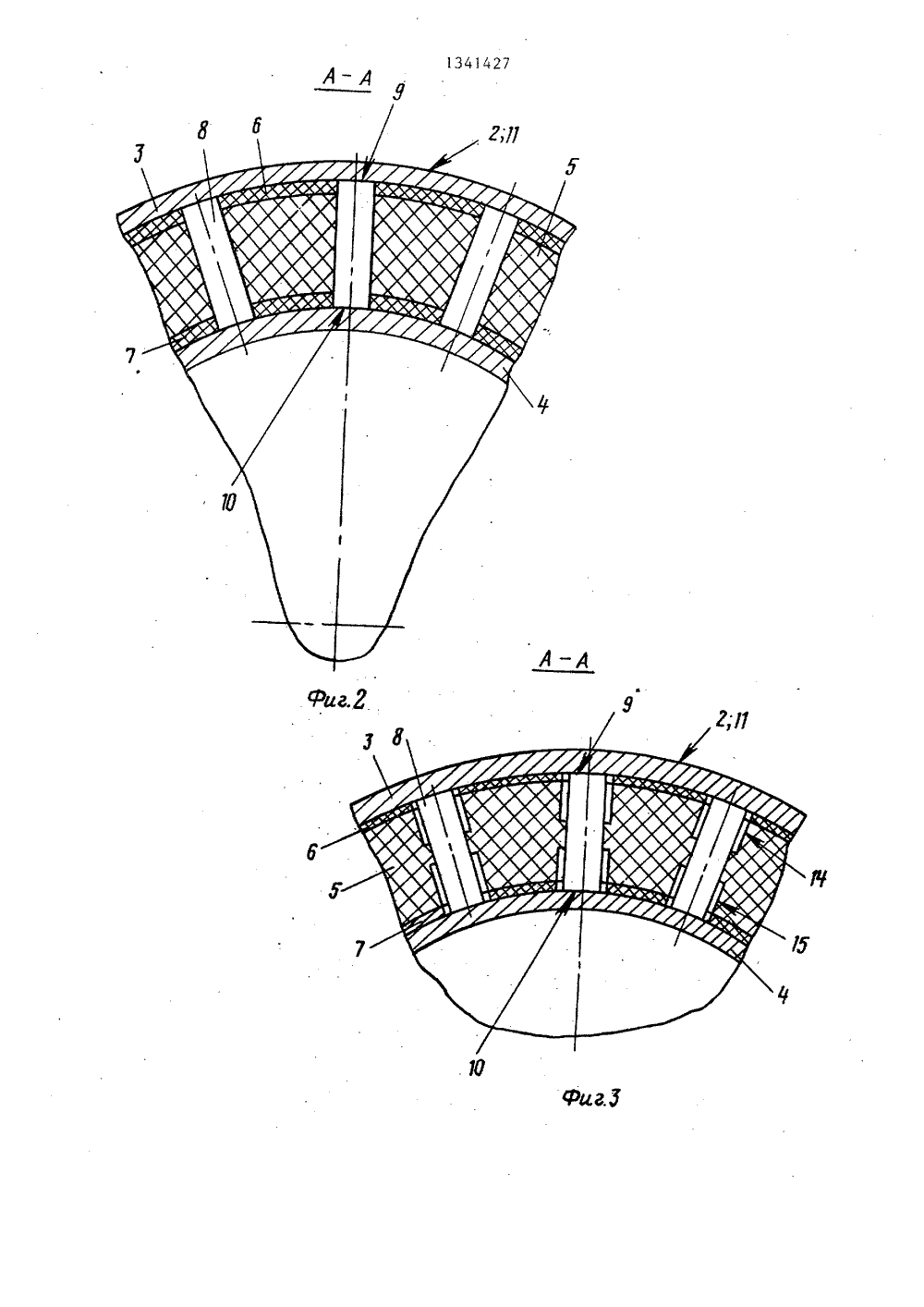

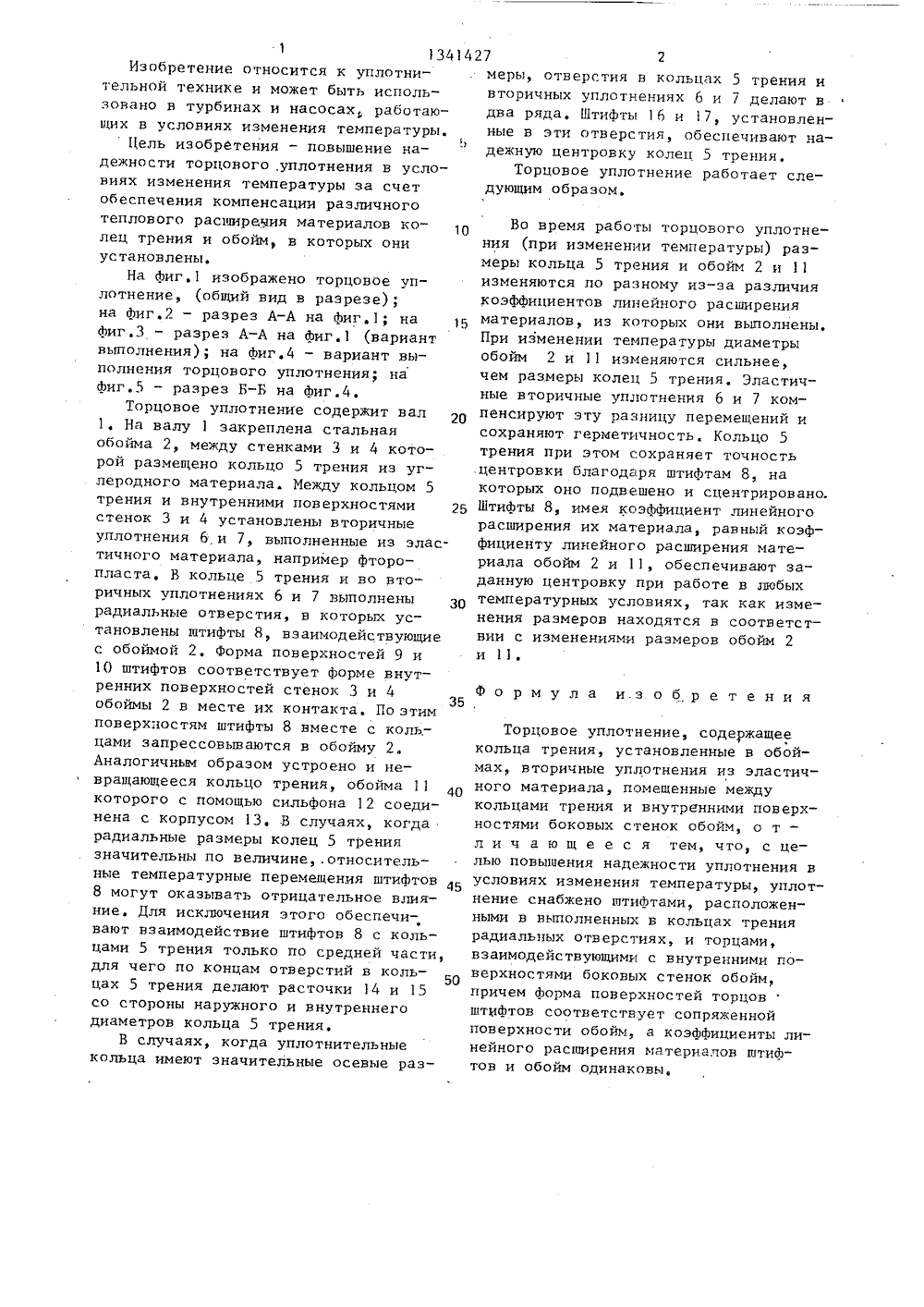

Торцовое уплотнение

Номер патента: 1151716

Опубликовано: 23.04.1985

Авторы: Коржик, Шкодзинский, Якубишин

МПК: F04D 29/08, F16J 15/34

Метки: компрессора, контактно-щелевое, ротора, торцовое, уплотнение, центробежного

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к турбостроению, для уплотнения ротора центробежного компрессора.Целью изобретения является повышение долговечности и эффективности работы уплотнения.На фиг. 1 показано уплотнение, продольный разрез; на фиг, 2 - вид А на фиг, 1.Торцовое контактно-щелевое уплотнение ротора центробежного компрессора содержит закрепленную в корпусе 1 обойму 2, в направляющей канавке 3 которой установлено подпружиненное стержневыми пружинами 4 эластичное кольцо 5, на наружной цилиндрической поверхности 6 которого в направлении вращения ротора 7 выполнены винтовые пазы 8, угол у...

Номер патента: 1065640

Опубликовано: 07.01.1984

Авторы: Горбачев, Кревсун, Мишин

МПК: F16J 15/34

Метки: торцовое, уплотнение

...достигается тем, что в торцовом уплотнении, состоящем из двух контрколец, аксиально подвижного и вращающегося, каждое из которых запрессовано в металлическую обойму, обойма состоит из нескольких, жестко соединенных по торцам колец, изготовленных из материалов с различными коэффициентами температурного расширения, причем кольца располагаются в такой последовательности, что коэффициенты температурного расширения увеличиваются в направлении рабочей поверхности. Такая конструкция обусловлена тем, чтонапряжения по длине запрессовки кольца 10 15 20 25 Зо 35 40 45 50 в обойму должны меняться постепенно, без резких скачков, в связи с тем, что уплотнительное кольцо изготовлено из хрупкого материала. Таким образом, при изменении температуры узла...

Номер патента: 1483144

Опубликовано: 30.05.1989

Авторы: Соколов, Стародубов, Шатаев

МПК: F16J 15/34

Метки: аппарата, валу, торцового, уплотнения, установки

...1 аппарата и корпусом 2 уплотнения затвердеваюшее вещество (эпоксидную смолу), которое представляет собой жидкость. После затвердевания вешества уплотнение фиксируют при помощи шпилек 24 и гаек 25 на фалнце 1 аппарата.Затем снимают прямоугольные монтажные планки 21 и при помощи болтов 20 перемешают втулку 15 до упора в кольцо 26 4 с (фиг. 2).После затвердевания (пол имеризации) эпоксидной смолы получают профильное кольцо 27 по форме зазора между фланцем 1 аппарата и корпусом 2 уплотнения, которое может быть использовано на данном аппа рате многократно.Корпус 2 уплотнения может быть изготовлен с дополнительным нижним кольцом 28 (фиг. 3), которое после полимеризации затвердеваюшего вешества остается при демон.таже уплотнения на фланце...

Номер патента: 1727442

Опубликовано: 20.01.1996

Автор: Дунаев

МПК: F01D 11/02

Метки: надбандажного, обойма, паровой, регулирующей, ступени, турбины, уплотнения

1. ОБОЙМА НАДБАНДАЖНОГО УПЛОТНЕНИЯ РЕГУЛИРУЮЩЕЙ СТУПЕНИ ПАРОВОЙ ТУРБИНЫ, содержащая кольцевой выступ, размещенный с радиальным зазором в пазу корпуса цилиндра и имеющий устройство для фиксации в осевом направлении, и уплотнительные гребни, отличающаяся тем, что, с целью повышения надежности путем исключения повреждений, обусловленных вибрацией обоймы, установкой выступа в пазу корпуса с натягом в осевом направлении, обойма выполнена цельной, устройство для фиксации - в виде размещенных на каждой торцевой поверхности кольцевого выступа по меньшей мере двух утолщений, при этом, утолщения на одной торцевой поверхности смещены относительно утолщений на другой, максимальная суммарная толщина выступа и утолщений на обеих торцевых поверхностях...

Номер патента: 147871

Опубликовано: 01.01.1962

Автор: Померанцев

МПК: F16J 15/42, F16J 15/52

Метки: вала, включающее, вращающегося, высокотемпературное, насоса, парами, сильфонное, торцовое, трущимися, уплотнение, уплотнительное

...жестко носакена и уплотнена металлическими уплотнительными кольцами 8 крыльчатка 9 цептробежного уплотнения и износостойкая втулка 10 торцового уплотнения. При этом тщательно обработанные торцы выступа 11 на втулке 10 располагаются между торцами антифрикционных колец 6, а крыльчатка 9 располагается с зазором внутри корпуса 1.147871По каналам 12 сжатый инертный газ подается в полости А и Б между концентрическими сильфонами 2 и,3, при этом крышки 4 и 5 своими центрирующими выступами 13 скользят в осевом направлении по цилиндрической стенке корпуса 1 и их кольца б плотно прижимаются к торцам выступа 11.Таким образом осуществляется при температуре порядка 700 необходимый упругий прижим в торцовом уплотнении, который обеспечивает...
