Полуавтомат для вставления шаров в двухрядный сепаратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

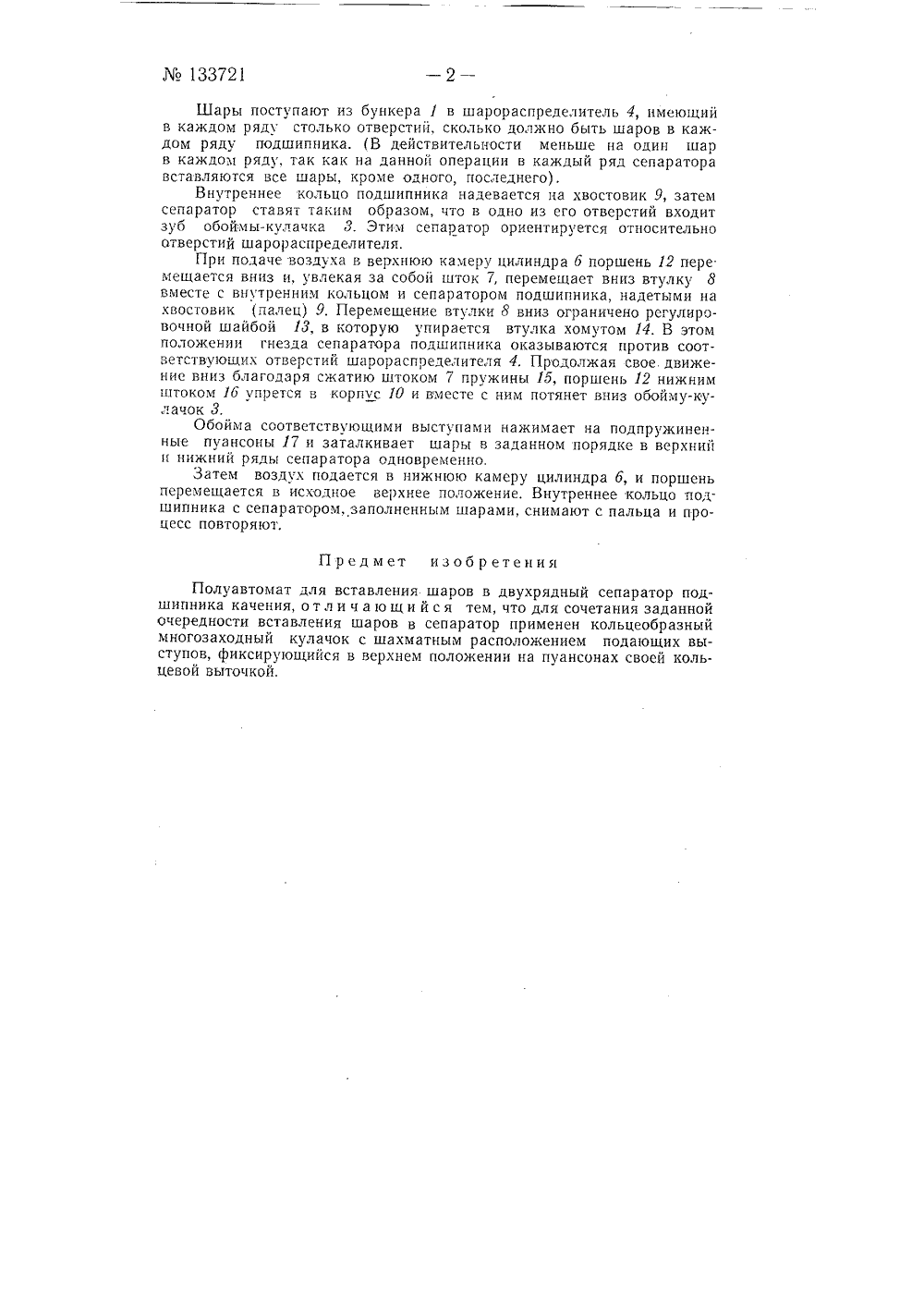

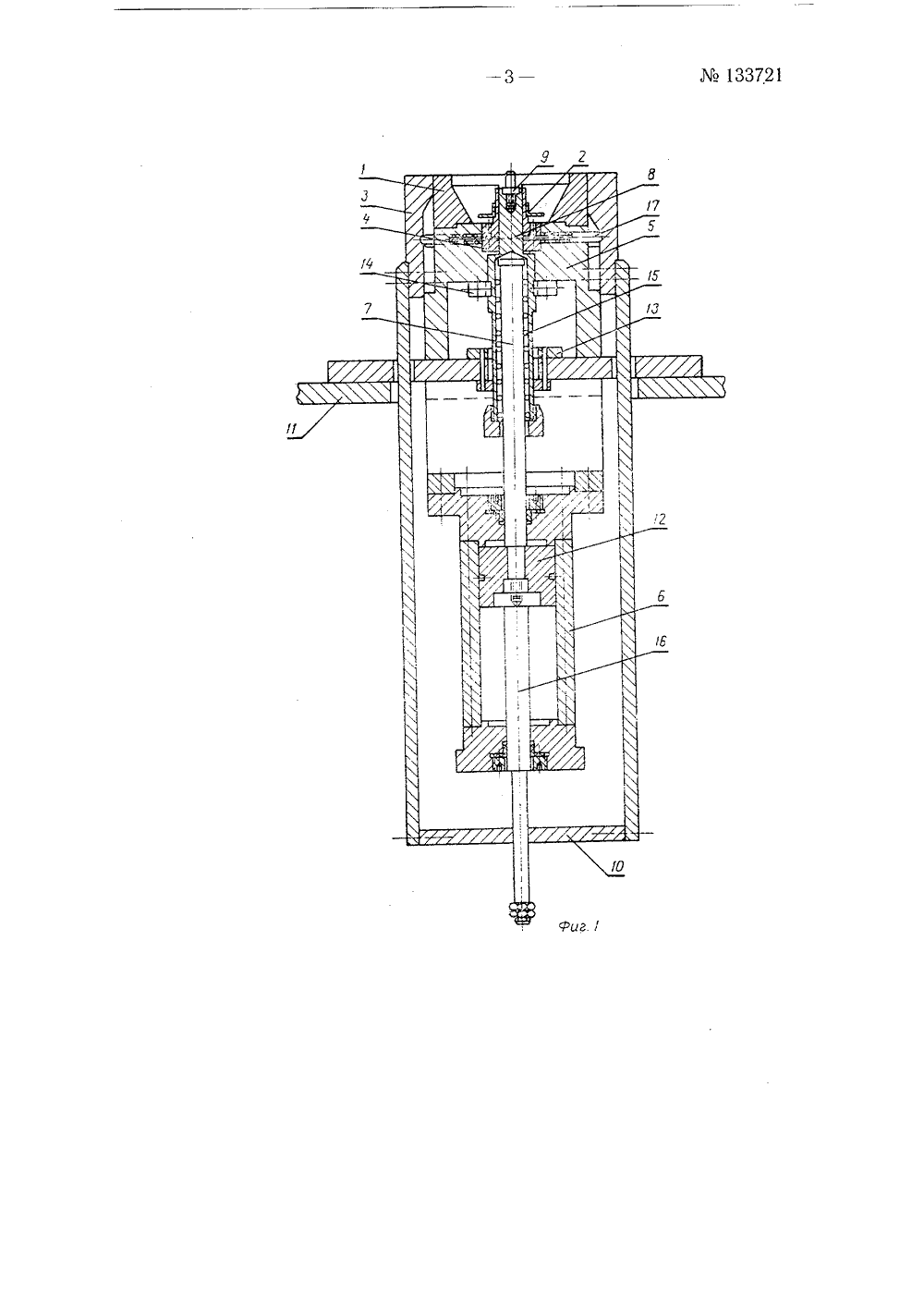

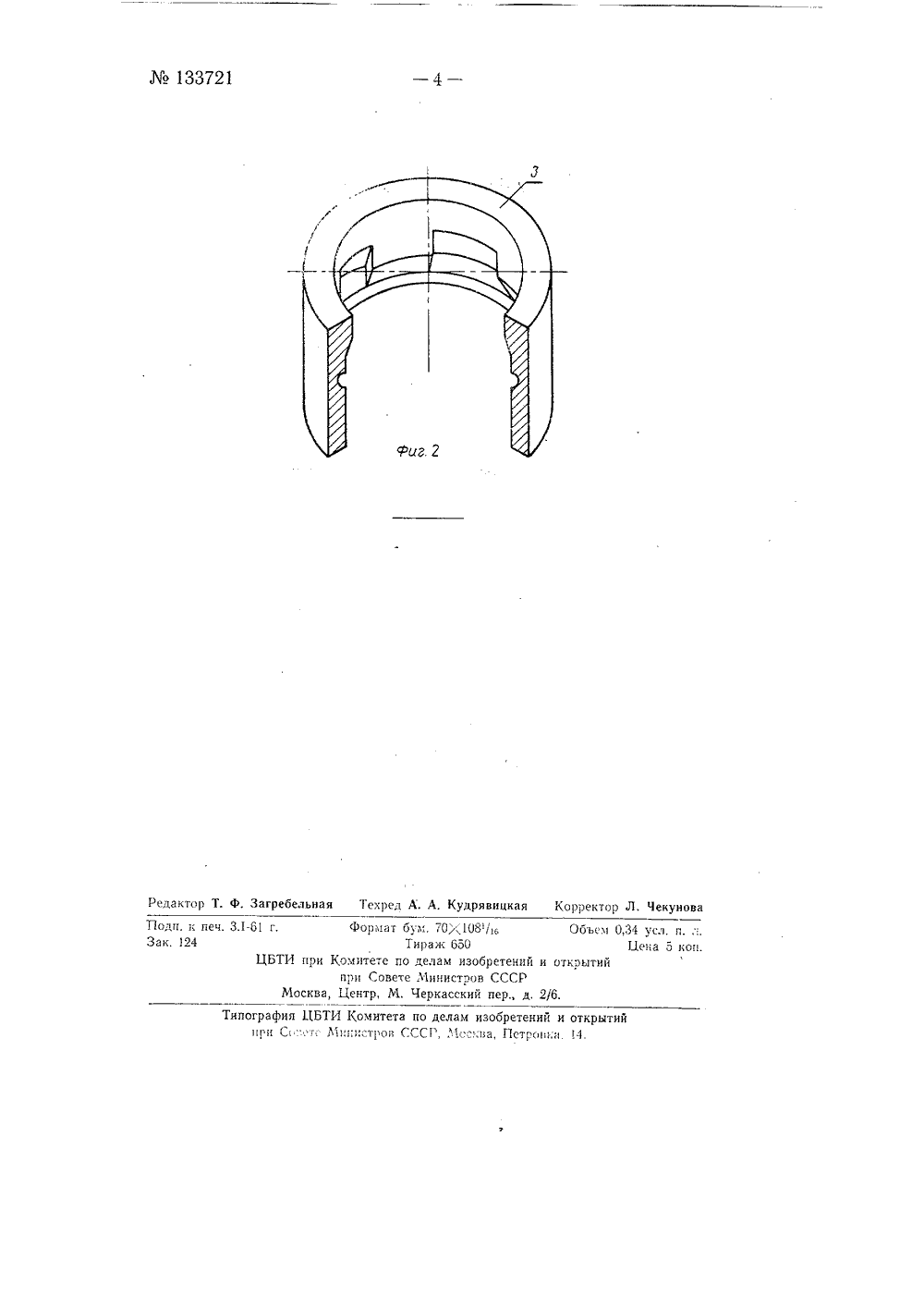

Подписная группа М 21 А, В. Воронцов и Г. М. Цыцугина ПОЛУАВТОМАТ ДЛЯ ВСТАВЛЕНИЯ ШАРОВ В ДВУХРЯДНЫЙ СЕПАРАТОРЗаявлено 22 февраля 1960 г. за Ха 655860,25 в Комитет по слам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений Хе 22 за 1960 Известны полуавтоматы для вставления шаров в сепараторы подшипников качения, Однако на таких полуавтоматах шары в сепаратор двухрядного подшипника качения вставляются в каждый ряд поочеред- но с перевертыванием сепаратора н внутреннего кольца подшипника вокруг диаметральной оси на 180.Предложенная конструкция полуавтомата того же назначения от- личается от известных тем, что длясочетания заданной очередности вставления шаров в сепаратор двухрядного подшипника одновременно в ооа ряда применен кольцеобразный многозаходньш кулачок, выполненный в виде цилиндрической обоймы, Подаюшие выступы оооймы (кулачка) расположены внутри в шахматном порядке, В верхнем (исходном) положении обойма фиксируется и удерживается посредством своей внутренней кольцевой выточки на пуансонах-толкателях шаров.Такая конструкция полуавтомата для вставления шаров в сепараторы обеспечивает более высокую производительность по сравнению с производительностью, достигаемой на известных полуавтоматах,На фиг, 1 изображен описываемый полуавтомат з разрезе; на фиг, 2 - обойма-кулачок в аксонометрической проекции,Описываемый полуавтомат приводится в действие от пневматического привода, управление которым производится ножной педалью. связанной с золотниковым переключателем сжатого воздуха, подведенного от магистрали,Основными узлами полуавтомата (фнг, 1) являются бункер 1 с направляюшей втуллкой 2, заключенный в ооойму-кулачок 3, шарораспрсделитель 4, опирающийся на станину 5, пневматический цилиндр 6, на шток 7 которого насажена подпружиненная втулка о с хвостовиком 9, и орпус 10, связанный с обоЙмой-,лачом 3. Все зто смонти 1;оано на столе 11.133721Шары поступают из бункера 1 в шарораспределитель 4, имеющий в каждом ряду столько отверстий, сколько должно быть шаров в каждом ряду подшипника. (В действительности меньше на один шар в каждом ряду, так как на данной операции в каждый ряд сепаратора вставляются все шары, кроме одного, последнего).Внутреннее кольцо подшипника надевается на хвостовик 9, затем сепаратор ставят таким образом, что в одно из его отверстий входит зуо обоймы-кулачка 8. Этим сепаратор ориентируется относительно отверстий шарораспределителя.При подаче воздуха в верхнюю камеру цилиндра 6 поршень 12 пере. мещается вниз и, увлекая за собой шток 7, перемещает вниз втулку 8 вместе с внутренним кольцом и сепаратором подшипника, надетыми на хвостовик (палец) 9. Перемещение втулки 8 вниз ограничено регулировочной шайбой 13, в которую упирается втулка хомутом 14. В этом положении гнезда сепаратора подшипника оказываются против соответствующих отверстий шарораспределителя 4, Продолжая свое движение вниз благодаря сжатию штоком 7 пружины 15, поршень 12 нижним штоком 16 упрется в корпус 10 и вместе с ним потянет вниз обойму-кулачок 3.Обойма соответствующими выступами нажимает на подпружиненные пуансоны 17 и заталкивает шары в заданном порядке в верхний н нижний ряды сепаратора одновременно.Затем воздух подается в нижнюю камеру цилиндра б, и поршень перемещается в исходное верхнее положение. Внутреннее кольцо подшипника с сепаратором, заполненным шарами, снимают с пальца и процесс повторяют.Предмет изобретенияПолуавтомат для вставления шаров в двухрядный сепаратор подшипника качения, от л и ч а ю щи й с я тем, что для сочетания заданной очередности вставления шаров в сепаратор применен кольцеобразный многозаходный кулачок с шахматным расположением подающих выступов, фиксирующийся в верхнем положении на пуансонах своей кольцевой выточкой.Формат бум. 70;,1086 Тираж 650 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6.Типография ЦБТИ Комитета по делам изобретений и открытий нри С:".т: 1 нннстрон СССР, ."осина, Петронии 14.
СмотретьЗаявка
655860, 22.02.1960
Воронцов А. В, Цыцугина Г. М
МПК / Метки
МПК: F16C 43/06
Метки: вставления, двухрядный, полуавтомат, сепаратор, шаров
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/4-133721-poluavtomat-dlya-vstavleniya-sharov-v-dvukhryadnyjj-separator.html" target="_blank" rel="follow" title="База патентов СССР">Полуавтомат для вставления шаров в двухрядный сепаратор</a>
