Стенд для испытания заверток

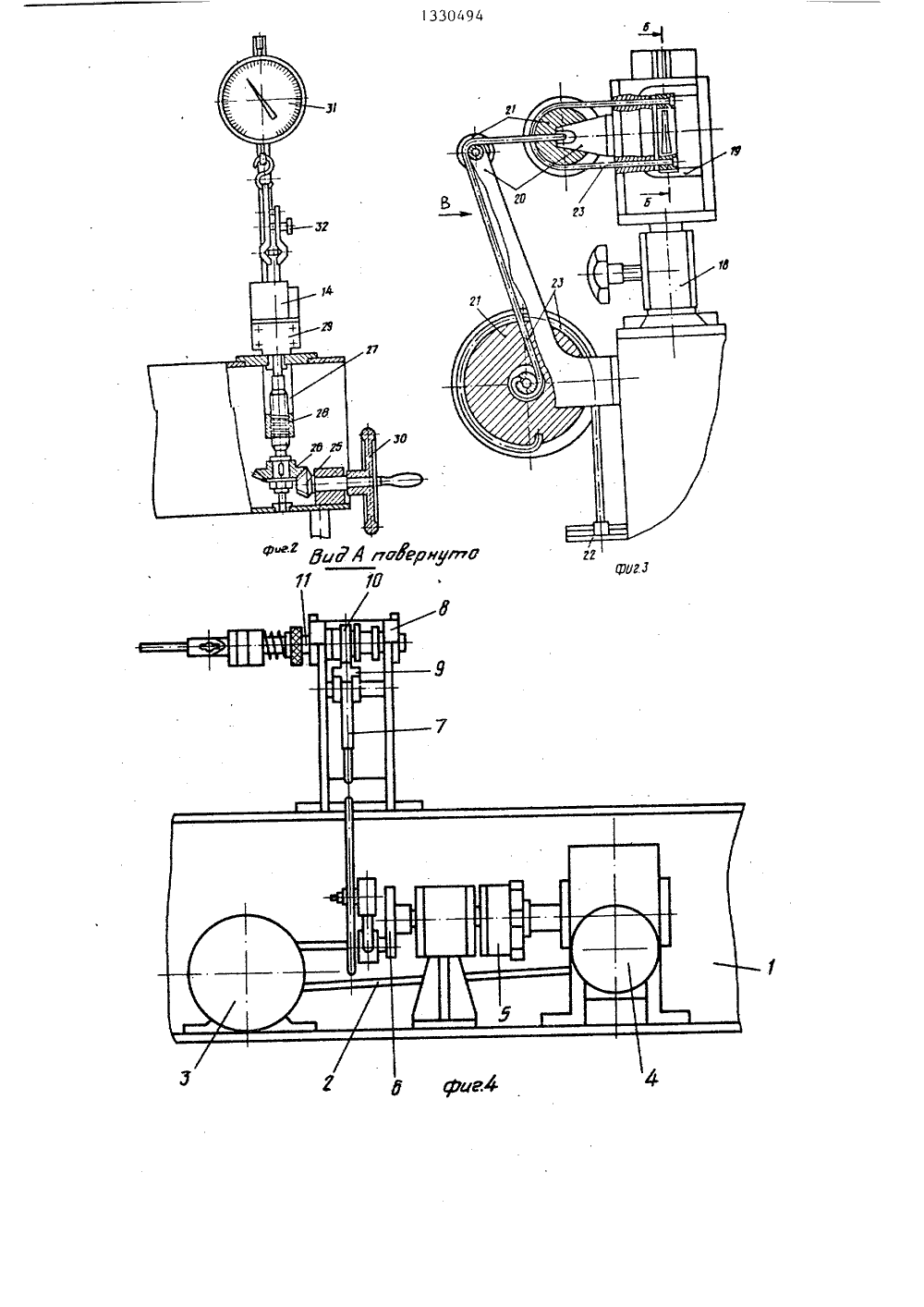

Союз СОВЕТСНИХ СОЦИАЛИСТИЧЕСН 049 СПУБ 9/ОО ИЗОБРЕТЕ ЕТЕЛЬСТВУПИСАНИ ВТОР СНОМУ ентского тех о СССР 1978,ЕРТОК облас испольГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(71) Симферопольский филиалрального проектно-конструкти технологического бюро Гла прома(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЗА(57) Изобретение относитсямашиностроения и может быть вано при испытании замочно-скобяныхизделий, Стенд для испытания заверток представляет собой закрепленныена общей с-анине механизм нагруженияиспытуемых изделий тарированным грузом через трособлочную систему припомощи запорной планки при одновременном периодическом поворачиваниидеталей завертки, осуществляемым через кулачкаво- зубчатую передачу отэлектродвигателя. Стенд содержитнесколько установочных мест Управление стендом осуществляется с гульта. 6 ил,1330494 Стенд для испытания заверток, содержащий установленный на станине электродвигатель, кулачково-зубчатый привод, пульт управления стендом, механизм испытания на безотказность, включающий механизм нагружения, о тл и ч а ю щ и й с я тем, что, с целью комплексного испытания взаимодействующих в процессе эксплуатации деталей завертки - запорной планки и поворотного засова, механизм нагружения выполнен в виде трособлочной системы с тарированным противовесом и кинематически связан с запорной планкой. Изобретение относится к машиност-, роению и может быть использовано на предприятиях, выпускающих замочноскобяные изделия.Цель изобретения - обеспечение комплексного испытания взаимодействующих в процессе эксплуатации деталей завертки - запорной планки и поворотного засова за счет кинемати О ческой связи механизма нагружения с запорной планкой.На фиг,1 изображен предлагаемый стенд, вид в плане; на фиг.2 - механизм испытания на прочность; на 15 фиг.З - механизм нагружения запорной планки; на фиг,4 - вид А (повернуто) на фиг,1; на Лиг,5 - разрез Б-Б на фиг.З; на фиг.б - вид В (повернуто) на фиг.З, 20Стенд содержит станину 1, выпопненную из двух плит. На нижней плите установлен привод 2, содержащийэлектродвигатель 3, редуктор 4, электромагнитную муфту 5, кривошип 6 и связанный с ним зубчатый сектор 7, На верхней плите установлен механизм 8 испытания на безотказность, Зубчатый сектор 7 через рейку 9 связан с шестернями 10, передающими движе- ЗО ние на шпиндели 11, На верхней плите установлены также кассетодержатели 12 с кассетами 13, в которых установлены монтажные бруски 4 с из- делиями 15, С механизмом 8 испытания З 5 на безотказность связан механизм 16 нагружения запорной планки 17, состоящий иэ стойки 18, направляющей 19 кронштейнов 20 с блоками 21 и разновеса 22, причем запорная 40 планка 17 и блоки 21 связаны с разновесом 22 тросиками 23. На этой же плите установлен механизм 24 испытания на прочность, содержащий конические шестерни 25 и 26, приводя щие во вращение винт 27 гайки 28, выполненной как одно целое с зажимным устройством 29, в котором установлен монтажный брусок 14, и штурвал 30. На стойке механизма 24 испытания 5 О на прочность установлен динамометр 31 с захватом 32, Пульт управления установлен на верхней плите.Стенд работает следующим образом, Испытуемое изделие 15 устанавли вается и крепится в монтажном бруске 14, затем монтажный брусок 14 устанавливают в кассету 13, при этом ручка изделия 15 закрепляется в шпинделе 11 механизма 8 испытания на безотказность. Через пульт 33 управления включают привод 2 который через редуктор 4 электромагнитную муфту 5, кривошип 6 и сектор 7 посредством рейки 9 и шестерни 10 поворачивает шпиндель 11 с закрепленной в нем ручкой изделия 15, Во время испытанийГручка изделия 15 выводит засов изделия 15 иэ корпуса, вводя его при этом в запорную планку 17, подгруженную регламентированным разновесом 22 через систему блоков 21, связанных тросиками 23, В момент ввода засова изделия 15 подгруженная запорная планка 17 перемещается по направляющей 19. Цикл вывода и ввода засова повторяется. При испытании на прочность испытуемое иэделие 15 также устанавливается в монтажном бруске 14, а затем в зажимном устройстве 29 и там закрепляется, Ручка иэделия 15 крепится в захвате 32, Поворотом штурвала 30 (через конические шестерни 25 и 26 и винт 27 с гайкой 28) залимное устройство 29 перемещается вниз, отклоняя при этом стрелку динамометра 31 и производя необходи- мые изменения, Доведя натяжение до регламентированной величины, фиксируют результаты измерения, а затем поворотом штурвала 30 в обратном направлении стрелку динамометра 3 устанавливают в исходное положение. Цикл повторяется, Механизм 8 испыта,ния на безотказность и механизм 24 испытания на прочность работает одновременно. Формула изобретения
